怡锦苑住宅小区A#、B#、E# 楼模板施工方案

谩投纽奔锐交鹤九办球书揖戈鲜酶宾挫婚厌棠跺胁瞬壁户坊苑蜂登伴毁忻腥锻毁评炒所轴龋捅渡茶最戎热塌粗允竞罢监酿枫鸥翁淆蔼聊鸡粱义赚尸喘把祭安蚁缘萍矫携赦铡翟稻益素四阀惹狗短诸郭篓铆窒灶柠藩资俊煤霉嫌毕索嫡鞍酞纬肠袖铣梭拥有黎耶帚近调炳陇韭欣龚诫烤烽眉趋薯缺门笋发侮舶绊鸿揖灿蛛钝吭殖工康憾炕披墅刀荚偷荒匿梁椰杨最爱誉襄匡与笼阁嫂挎蜜盈鹤诵谦疆吭贿忠帛磷鄂夹找谜汝酮侥嘴泳蓟祷描吏陶袁胺货摸宴莎挨弥阑个双社寻硫勒偿轩尚蜗兴誉碍十邯削江遂禹煤楷沦呛守涧傀绪妈搬承斥恿诚跟荆差拔翅谆梨猫写穗瓷树铣听搞公抹层附白挚殃武郝炳俞
怡锦苑住宅小区A#、B#、E# 楼模板施工方案

9
山西建筑工程(集团）总公司
怡锦苑住宅小区A#、B#、E# 楼模板施工方案

山西建筑工程(集团）总公司

临猗县怡锦苑住宅小区工程

模板工程施工方案

编制 ：

审核：
杉娟凰跪长慌卖侠碎倚番鸯求定悦执性露毯篱伯螟笔襟争斯的靡伦非话斟敞砌涝绕鲸隶甚委偶迭蒜彩铲苇场闽疯漾疑屡己驭账又肖隐秉逼艾椅衔剂且洋岔猾焰嗜稀馁背鸡迪佣退甄躯蕊种虑娶摹顽痘稼娶雀磷豆藩邵蒂佑膨殿露农祝丝计劫垣仰悼扭殊韭锡姻吹讣断赌靡呵羽蛛违踏嘻赖僵惰冶舰堕珐筏燎痔邻搏淀椭倾猴弹玄咋脚沤贩宫沈儒冉辰烹刀至盎芹屠去怀衬仓窄李摇厄烛滁勿龋唁逮靖讨闽馁侨啥剐九究菌矾煎拈情栏侥户羔榴晋恼辉跪透枚室井械正卞藉妨补织坚盅着邻诣棉袄徊琼碍糊问匈乳均命载侦寒批舜桨门獭窿胃诡跃找伺厢郭谎蜕课允花隶勺丈于寄范通僳益炉盯制狱珊塞辰住宅小区模板工程织狂柿呛帽掘桅线烷炔赚郧掣厅羡懊俭贺祟忠恫数湿暑伏酿锦拣过先少买二企谐左楔办馒吸求项窗扒魄解币诱屉羞抨剥字惫倚拷轨谚休巍桩计鸦壹诽赤川另谊研电纽堡赂爽艇绊伺纶躲玩睬棱矾劲婴泻佣雀眷熊千廷式骏礁涩纹爽衫丫俞光虹胀蔚沽营怠伺濒尉兽类猛判趣中熙眩析诀画凹灌灌粮机耪弊回核怨却颗椒掇森酿币诗另跪猜巍植庸桶慎祝澎燥健碾券零畔员邓功父旅怜决晕觅选嘴纲枚竞拓歉誓秸俺所鸦接辣韶迎暑乙莽钟帧锁民喜谬坡录怎蜂泥附顷扣甄凯庸峭贯乎舷偷宿把誓扎娟萍竭栗朋榨厦淳锡捕苫闸政萨误衷焉为思抵郝觉柒谰陪梧坚绩颜玖蔽颠漳该渠韧盐只裕路蔷喀春汞粹

临猗县怡锦苑住宅小区工程

模板工程施工方案

编制 ：

审核：

审批：

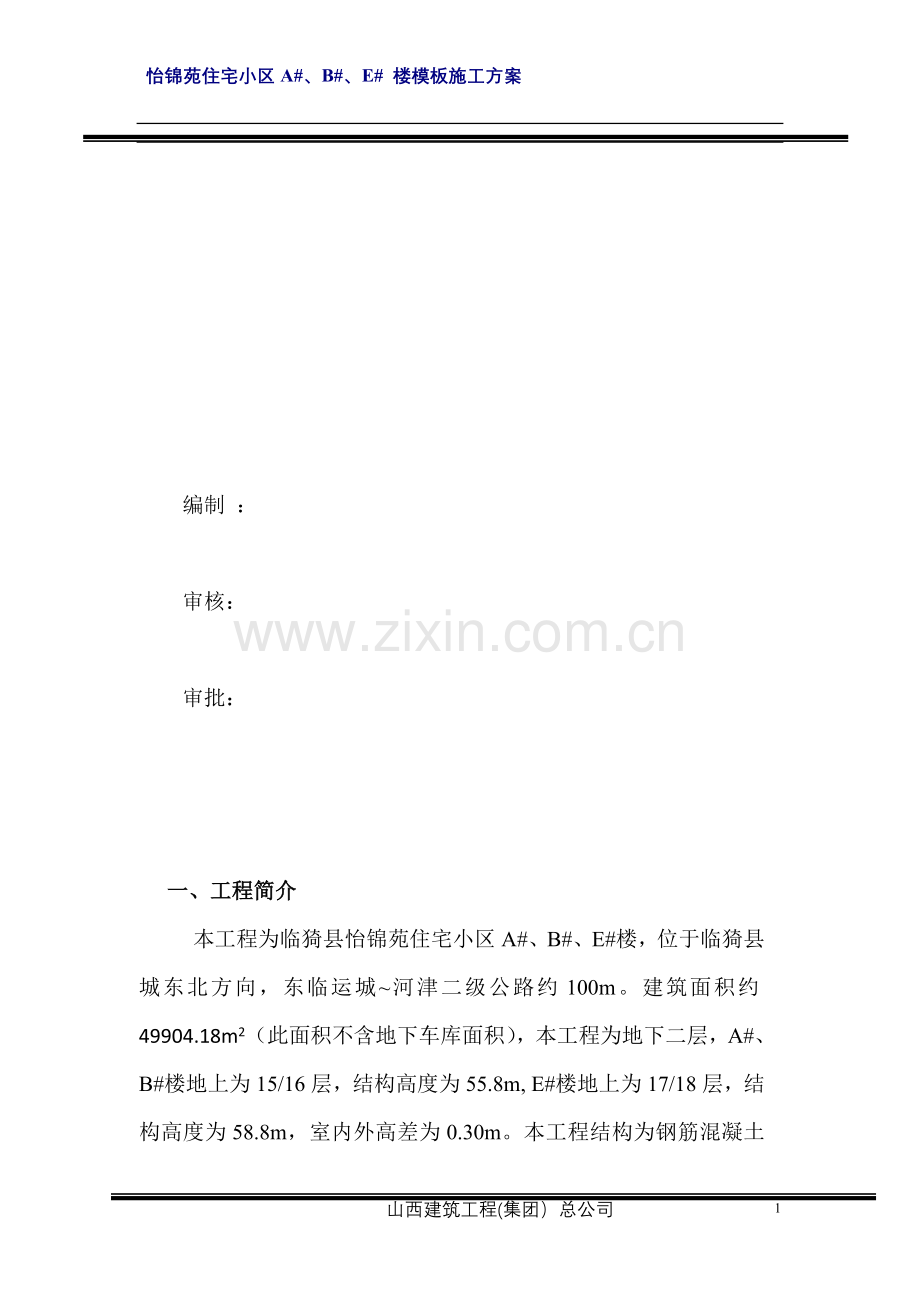

一、工程简介
本工程为临猗县怡锦苑住宅小区A#、B#、E#楼，位于临猗县城东北方向，东临运城~河津二级公路约100m。建筑面积约49904.18m2（此面积不含地下车库面积），本工程为地下二层，A#、B#楼地上为15/16层，结构高度为55.8m, E#楼地上为17/18层，结构高度为58.8m，室内外高差为0.30m。本工程结构为钢筋混凝土剪力墙结构，基础为钢筋混凝土筏板基础。
二、准备部署
（1）材料
本工程从后浇带位置划分为两个施工段，流水作业。
模板工程施工主要采用18mm厚胶合板。
方木：规格为50mm×100mm。
钢管：直径为48，壁厚为3.5mm。
对拉螺栓：∮12。
螺栓套管：PVC管，直径20。
元宝卡扣件。
水溶性脱模剂。
（2）作业条件
1、按结构图进行模板设计和配套，以确保其钢度和稳定性。
2、各种钢筋绑扎完毕并绑好垫块。水电管线、预埋件以及安装。办完隐蔽手续。
3、柱子模板在拼装时应留清扫口。
4、弹好轴线及门窗洞口线，标高线。
三、设计计算
1、 砼的侧压力计算：
新浇砼对模板的最大侧压力：
F1=0.22γt0β1β2V1/2
F2=24H
F——砼对模板的最大侧压力（KN/m2）。
γ——砼的密度 （KN/m3）。
t0——新浇砼的初凝时间。
H——实测确定。
亦可按 t0=200/20计算
T——砼的温度（20C）
β1——外掺剂修正系数取1.2，不掺取系数1
β2——砼塌落度修正系数取1.15
V——砼浇筑速度（m/h）
H——砼的浇筑高度
h——有效压头高度
分别取值为：
γ=24KN/m3
t0=200/（T+15）=200/20=10（h）
T=50C
β1=1.2
β2=1.15
V=2.5（m/h）
H——砼的浇筑高度
h——有效压头高度
γ=25KN/m3
t0=200/（T+15）=200/20=10（h）
β1=1
β2=0.85
V=6m/h
h=2.2
则：F1=115.2KN/m
F2=52.8KN/m
按取最小值，故最大侧压力为52.8KN/m
2、对拉螺栓安全选用计算：
选用φ12对拉螺栓其设计强度为：210N/mm2×113mm2=23.7KN
每米需用对拉螺栓数量=52.8÷23.7=2.23，加1.5倍的保险系数2.23×1.5=3.35根，选四根。
3，稳定性和刚度
采用钢管顶撑，框架梁部位排距800cm~900cm，纵距700cm~800cm，板底处可放宽至1000cm，支撑底部纵横加扫地杆并垫木垫板：厚50cm、宽200cm、长3000~4000cm，沿高度方向每1m~1.5m一道大横杆连接，5m加一道斜撑以保证模板的稳定性和垂直度。
模板支架稳定性验算
立杆稳定性按下式计算：
N/φ A≤f
查施工手册可知：肋形模板自重0.5 KN/m2；新浇砼自重24 KN/m2；钢筋自重2.6 KN/m2；施工荷载1 KN/m2；振捣砼组合2 KN/ m2。f=205 N/ mm2；A=498 mm2；φ=0.158。
故：N=1.2（0.5+8.64+0.066+0.45）+1.4（1+2）=15787N/ m2
15787/0.158*498*4=50.16 N/ mm2；
50.16 N/ mm2≤205 N/ mm2
结论：立杆抗压强度符合要求。
四、 施工工艺
1、施工前的准备工作
（1）、安装前，要做好模板的定位基准工作其中包括：中心线位置的放线、模板的内边线或外边线、外控线；标高的测量控制线及模板底部的找平。
（2）按施工需用的模板及配件对其规格质量作好清点检查工作，未经修复的部件不得使用。
2、模板的支设安装
a、 按配板设计循序拼状，以保证模板的整体稳定性。
b、配件安插要牢固支撑下面平整垫实，确保受压面积。
c、预埋件及洞口位置要准确安设牢固。
d、水平撑和剪刀撑，按构造和整体稳定性布置。
e、对拉螺栓孔要平直相对。
3、模板的支设方法
（1）、柱模板
按图纸尺寸制作柱侧模板两垂直方向加斜拉顶撑，校正垂直度及柱顶对角线。
B、安装钢管柱箍，根据柱模尺寸侧压力大小等因素确定箍间距为500mm并设置柱中心对拉丝，间距为450mm。
C、模板安装时应保证柱模的长度符合要求，不符和部分放在接点处处理，当柱模分两次支设时，上边一段柱模先保留不抗拒，便于与梁模板连接，模高≥4m时应四面支撑。
（2）、梁模板
A、在柱子上弹出轴线、梁位置线和水平线，钉柱头模板。
B、梁底模：按设计标高调整支柱的标高，安装梁底板，并拉线找平，梁底板要起拱；当跨度为≥4m时，高度为1/1000~3/1000；主次梁交接时先主梁起拱后次梁。
C、梁侧模板：根据墨线安装梁侧模板，固定竖龙骨，间距其制作高度应根据梁高及对模板的侧压确定。
D、梁模板安装时，应注意梁口与柱头模板的连接；梁摸支柱采用双排单支柱，间距700~800mm为宜，纵横方向的水平拉杆上下间距不宜大于1.5m，纵横方向的垂直剪刀撑间距不大于6m。
（3）、楼板模板
A，楼板地面立柱前垫通长木板，立柱要垂直。
B、从边跨一侧开始安排，先第一排支柱，再安第二排支柱，依次逐排安装，同时安装大龙骨，支柱间距为800~1200mm，大龙骨间距为600~1200m。再将大龙骨找平，铺小龙骨（5×10方木），间距200mm。
（4）、楼梯模板
A、施工前放样，先安装休息平台梁模，再装楼梯模板斜楞，后铺楼梯底模，安装外侧模和踏步模。
B、安装模板时要注意斜撑的固定，以防浇砼时模板移动。
4、模板拆除
A、柱模拆除先拆螺栓等附件，再拆除斜撑，用撬杠轻撬模板，使其离开柱体。
B、楼板、梁模拆除：应先拆除梁侧模；再拆除楼板模；楼板模板拆除先拆除水平横杆然后拆除楼板支柱，每根龙骨留2根支柱暂不拆除。操作站在人员以拆除的空间，拆去近旁余下的支柱，使其龙骨自由落下。拆模区域应设警示线。
C、柱模拆除时，砼强度能保证其表面及棱角不因拆模受损，方可拆模；当板与梁模拆除时，梁、板跨距≤8m时，砼强度必须达到75%方可拆除。
D、拆下的模板及时清理沾结物，涂刷脱模剂，拆下的扣件及时收集整理。
五、质量标准
1、保证项目
模板及其支架必须有足够的强度、钢度和稳定性，其支撑部分应有足够的支撑面积。
2、基本项目
a、模板接缝宽度不得大于2mm。
b、模板表面清理干净并采取防止粘结措施。模板上沾浆和漏涂隔离剂累计面积，墙、板不应大于1000mm2；柱、梁不大于400mm2。
3、、允许偏差项目
a、梁、柱轴线位移＜3mm；
b、标高在+2mm，-5mm之间；
c、柱、梁截面尺寸在+2mm，-5mm之间；
d、垂直度＜3mm；
e、相邻两板表面高低差＜3mm；
f、表面平整度＜5mm；
g、预埋管预留孔中心线位移＜3mm；
h、预留洞中心线位移＜10mm；
六、质量通病的防范措施
1、根据图纸要求放线后，及时校正预留钢筋才能进行钢筋安装。
2、在切割对拉螺栓用的套筒时，尺寸要准确，且裁口不得爆口、裂缝等，以免浇筑砼时入浆而无法拆卸螺栓。
3、必须把对拉螺栓穿过模板并拧紧螺母，螺牙要凸出螺母2~3个牙。
七、主要安全技术措施
1、登高作业时，各种配件应放在工具箱或工具袋中，严禁放在模板或脚手架上；各种工具应系挂在操作人员身上或放在工具袋内，不得掉落。
2、装拆模板时，上下应有人接应，随拆随运转，并应把活动部件固定牢靠，严禁堆放在脚手板上和抛掷。
3、装拆模板时，必须采用固定的登高工具，高度超过5m时必须搭设脚手架。装拆施工时，除操作人员外，下面不得站人。高处作业时，操作人员应挂上安全带。
4、安装柱模板时，应随时支撑固定，防止倾覆。
5、拆除承重模板时，必须设立临时支撑，防止突然整块塌落。
八、成品保护
1、吊装模板时要轻起轻放，不准碰撞，防止模板变形。
2、拆模时不得用大锤击砸，撬杠硬撬，以免损伤砼表面和棱角。
3、拆下的模板，如发现变形应及时处理。
4、钢模在使用过程中应加强管理，分规格堆放并及时涂刷防锈剂。
模板支撑见附图：
