14-2-7 桅杆式起重机.doc

14-2-7 桅杆式起重机
14-2-7-1 概述
桅杆式起重机是在独脚拔杆下端装上一根可以回转和起伏的吊杆而成（图14-57）。起重量在5t以下的桅杆式起重机，大多用圆木做成，用于吊装小构件；起重量在10t左右的桅杆式起重机，大多用无缝钢管做成，桅杆高度可达25m；大型桅杆式起重机，起重量可达60t，桅杆高度可达80m，桅杆和吊杆都是用角钢组成的格构式截面。

图14-57 桅杆式起重机
1-桅杆；2-转盘；3-底座；4-缆风；5-起伏吊杆滑车组；6-吊杆；7-起重滑车组
桅杆式起重机的缆风至少6根，根据缆风最大的拉力选择钢丝绳和地锚，地锚必须安全可靠。
大型桅杆式起重机下部设有专门行走装置，在钢轨上移动，中小型桅杆式起重机在下面设滚筒。移动桅杆，多用卷扬机加滑车组牵动桅杆底脚。移动时，将吊杆收拢，并随时调整缆风。移动完毕后，必须使底脚完全垫实固定牢靠后才能进行吊装作业。
14-2-7-2 常用桅杆式起重机的技术参数

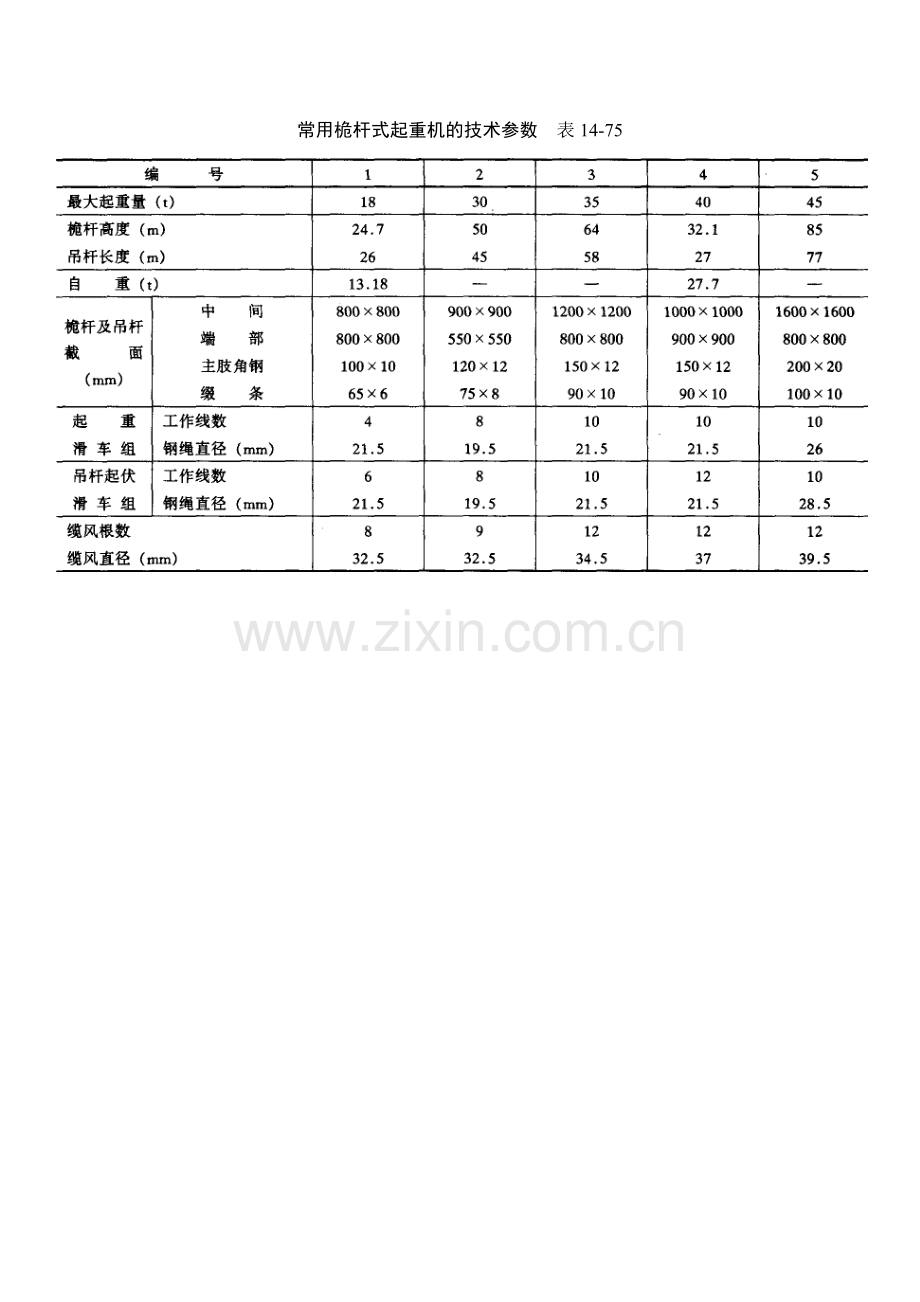

常用桅杆式起重机的技术参数见表14-75。
常用桅杆式起重机的技术参数 表14-75
