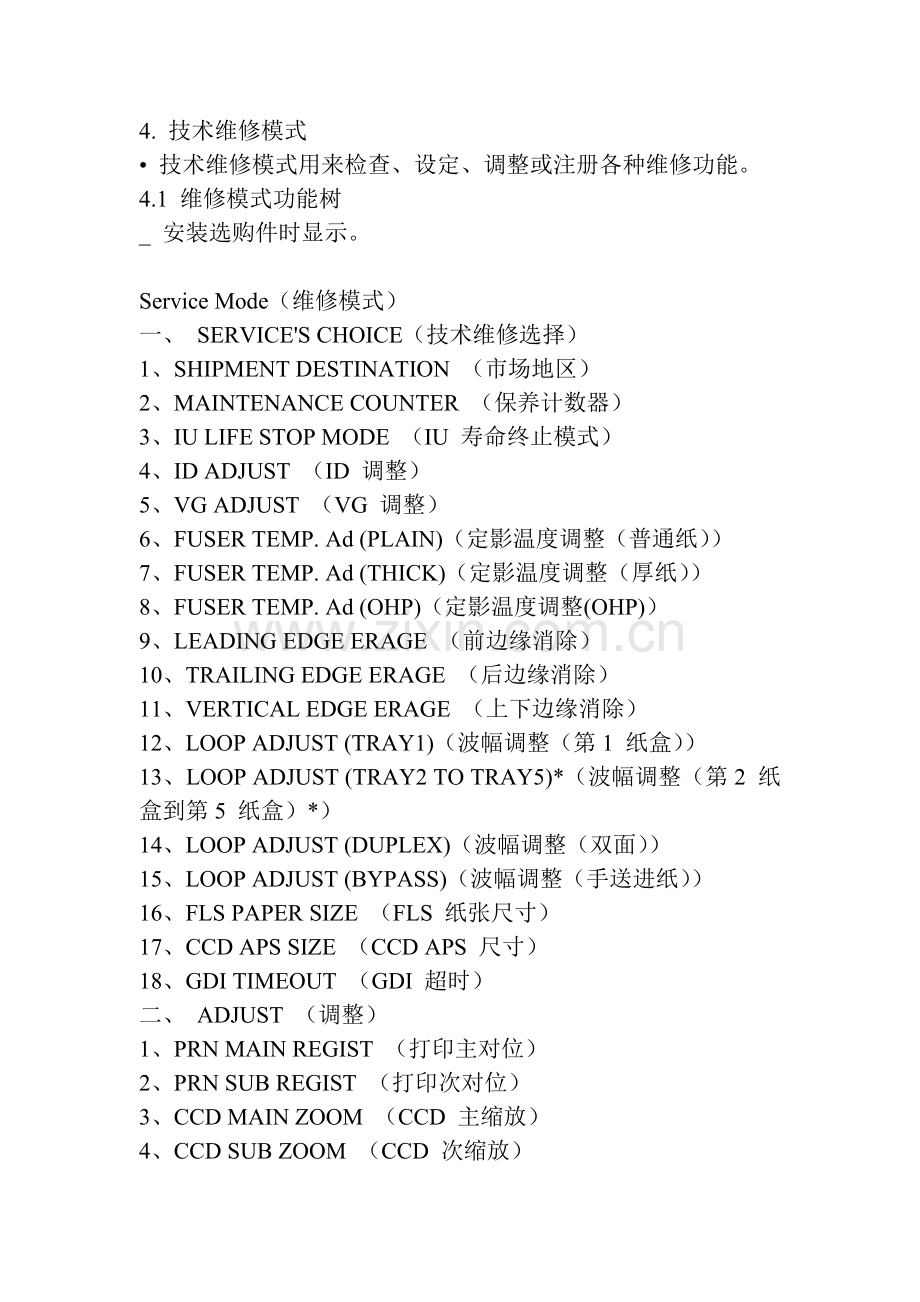

4. 技术维修模式 技术维修模式用来检查、设定、调整或注册各种维修功能。4.1 维修模式功能树_ 安装选购件时显示。Service Mode（维修模式）一、 SERVICES CHOICE（技术维修选择）1、SHIPMENT DESTINATION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸）7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸）8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒）13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面）15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸）16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、 ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、ATDC GAIN （ATDC 增益）14、MODEL SETTING （模式设定）三、 COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、 DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、 FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、ATDC AUTO ADJUST （ATDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大） *）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小） *）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、 ADMIN. REGISTRATION （管理员注册）七、 FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、 FIXED ZOOM CHANGE（固定缩放修改）八、 FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、 CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、 SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器）注意 必须注意只有专业维修人员才能进入维修模式。1. 按效用键。2. 按照如下顺序按下列键。3. 停止 0 0 停止 0 14. 将出现维修模式菜单屏幕。 按面板复原键多次，直到原来的屏幕重新出现为止。1. 用 _ / _ 键选择所需的项目。2. 用 _ / _ 键、 键、或数字键盘选择设定值。3. 确认选择，按Yes 键。4. 返回前面的屏幕，按No 键。4.3 维修模式中的设定4.3.1 技术维修选择 技术维修选择功能用来进行各种维修设定。(1) 市场地区目的设定内容/ 注意事项根据适用的市场地区，选择显示的固定缩放比和纸张尺寸。 默认设置为“METRIC （公制）”。METRIC英制日本中国拉丁美洲（公制）拉丁美洲（英制）(2) 保养计数器(3) IU 寿命终止模式(4) ID 调整目的设定内容/ 注意事项测试性保养时，输入适当的计数器值（0 至999999）。指定保养计数器的设定为“1” 或“2”。如果达到保养寿命时，会出现保养指示(M1) 或技术维修指示 要求服务(M1)。 默认设置为“0.”0: 不计数1: 计数（计数值达到0 时会显示保养指示。）2: 计数（计数值达到0 时会显示技术维修指示，并且禁止开始任何新的复印循环。）_ 选择“1”或“2”时，则会出现一个屏幕，让您输入计数器值。注意 即使已计数到0 ，计数器值仍会继续倒数，直到-999999 为止。目的设定内容/ 注意事项当使用寿命计数达到寿命值时，将会检测出IU 寿命结束。用该设定可指定达到IU 寿命时的模式。 默认设置为“连续”。连续: 启用复印。显示保养指示。停止：禁用复印。显示技术维修指示，并且禁止开始任何新的复印循环。注意 即使已计数到0 ，计数器值仍会继续倒数，直到-999999 为止。但是，在这种情况下不能保证图像品质。目的设定内容/ 注意事项通过改变引擎侧的Vg 与Vb 来设定图像浓度。_ 图像浓度高或低时使用。 默认设置为“0”设定范围：-3 至+3(5) VG 调整(6) 定影温度调整（普通纸）对于7216对于7220目的设定内容/ 注意事项当延期使用PC 感光鼓时，通过随敏感度变化而改变Vg 来调整图像浓度。_ 出现图像问题（模糊、空洞）时_ 更换PC 感光鼓单元时 默认设置为“0”。增大设定值以消除空洞。减小设定值以消除模糊。设定范围：-2 至+2目的设定内容/ 注意事项针对每一类型纸张设定定影辊的温度，以便调整随操作环境或纸张类型发生变化的定影性能。_ 发生定影故障时_ 改变纸张类型时 默认设置为“0”。设定范围：-1 至+2设定值纸张宽度技术维修中所选的模式模式1 模式3CD FD 加热灯温度2251 mm 以上361 mm 以上200 OC 190 OC360 mm 或以下200 OC 190 OC250 mm 或以下- 200 OC 185 OC1251 mm 以上361 mm 以上200 OC 180 OC360 mm 或以下200 OC 180 OC250 mm 或以下- 190 OC 175 OC0（默认值）251 mm 以上361 mm 以上190 OC 170 OC360 mm 或以下190 OC 170 OC250 mm 或以下- 180 OC 165 OC-1251 mm 以上361 mm 以上180 OC 160 OC360 mm 或以下180 OC 160 OC250 mm 或以下- 170 OC 155 OC设定值纸张宽度技术维修中所选的模式模式1 模式3加热灯温度（主/ 次）2221 mm 以上200C220 mm 或以下(7) 定影温度调整（厚纸）对于7216对于72201221 mm 以上190 OC220 mm 或以下0（默认值）221 mm 以上180 OC220 mm 或以下-1221 mm 以上170 OC220 mm 或以下目的设定内容/ 注意事项设定使用厚纸时的定影温度。_ 发生定影故障时 默认设置为“0”。设定范围：-1 至+1设定值纸张宽度技术维修中所选的模式模式1 模式3CD 加热灯温度1251 mm 以上210 OC 200 OC250 mm 或以下210 OC 200 OC0 （默认值）251 mm 以上210 OC 190 OC250 mm 或以下200 OC 190 OC-1251 mm 以上200 OC 180 OC250 mm 或以下190 OC 180 OC设定值技术维修中所选的模式模式1 模式3加热灯温度（主/ 次）1 210 OC0 （默认值） 200 OC-1 190 OC设定值纸张宽度技术维修中所选的模式模式1 模式3加热灯温度（主/ 次）(8) 定影温度调整(OHP)对于7216对于7220目的设定内容/ 注意事项设定使用OHP 透明胶片时的定影温度。_ 发生定影故障时 默认设置为“0”。设定范围：-1 至+1设定值纸张宽度技术维修中所选的模式模式1 模式3CD 加热灯温度1251 mm 以上180 OC 175 OC250 mm 或以下165 OC 165 OC0 （默认值）251 mm 以上180 OC 165 OC250 mm 或以下155 OC 155 OC-1251 mm 以上170 OC 155 OC250 mm 或以下145 OC 145 OC设定值技术维修中所选的模式模式1 模式3加热灯温度（主/ 次）1 175 OC0 （默认值） 165 OC-1 155 OC(9) 前边缘消除1. 将维修模式的技术维修选择调到屏幕上。2. 选择“前边缘消除”，再按Yes 键。3. 用 _ / _ 键，选择所需的设定值。4. 按Yes 键，确认步骤3 中所选的设定值。调整说明若要减少消除宽度，则降低设定值。若要增大消除宽度，则提高设定值。目的设定内容/ 注意事项通过改变激光发射时间来调整图像前边缘的消除宽度。_ 更换PH 单元时 默认设置为“4 mm”。0 mm 1 mm 2 mm 3 mm 4 mm 5 mm设定纸张前边缘的消除宽度（宽度A）。4035D516AA A(10) 后边缘消除1. 将维修模式的技术维修选择调到屏幕上。2. 选择“后边缘消除”，再按Yes 键。3. 用 _ / _ 键，选择所需的设定值。4. 按Yes 键，确认步骤3 中所选的设定值。调整说明若要减少消除宽度，则降低设定值。若要增大消除宽度，则提高设定值。目的设定内容/ 注意事项通过改变激光发射时间来调整图像后边缘的消除宽度。_ 更换PH 单元时 默认设置为“4 mm”。0 mm 1 mm 2 mm 3 mm 4 mm 5 mm设定纸张后边缘的消除宽度（宽度B）。(11) 上下边缘消除1. 将维修模式的技术维修选择调到屏幕上。2. 选择“上下边缘消除”，再按Yes 键。3. 用 _ / _ 键，选择所需的设定值。4. 按Yes 键，确认步骤3 中所选的设定值。调整说明若要减少消除宽度，则降低设定值。若要增大消除宽度，则提高设定值。目的设定内容/ 注意事项通过改变激光发射时间来调整图像上下两边缘（CD 方向）的消除宽度。_ 更换PH 单元时选择CD 方向的消除宽度值。（默认设置为“4 mm”。）0 mm 1 mm 2 mm 3 mm 4 mm 5 mm设定纸张上下两边缘的消除宽度（宽度C）。C4035D518AAC(12) 波幅调整（第1 纸盒）1. 将维修模式的技术维修选择调到屏幕上。2. 选择“波幅调整（第1 纸盒）”，再按Yes 键。3. 用 _ / _ 键，选择所需的设定值。4. 按Yes 键，确认步骤3 中所选的设定值。调整说明 尝试不同的设定值，直到边缘空隙量没有变化，没有纸张歪斜、折叠或卡纸现象为止。(13) 波幅调整（第2 纸盒到第5 纸盒）目的设定内容/ 注意事项调整同步辊前纸张波幅的长度。_ 出现送纸歪斜、折叠或卡纸故障时。_ 边缘空隙发生变化时。设定范围：-3.9 至3.9 mm（步长：0.6 mm）目的设定内容/ 注意事项使用选购件送纸单元时，调整同步辊前纸张波幅的长度。_ 出现送纸歪斜、折叠或卡纸故障时_ 边缘空隙发生变化时_ 具体内容请参考选购件维修手册(PF-126)。(14) 波幅调整（双面）（仅限于7220）(15) 波幅调整（手送进纸）1. 将维修模式的技术维修选择调到屏幕上。2. 选择“波幅调整（手送进纸）”，再按Yes 键。3. 用 _ / _ 键，选择所需的设定值。4. 按Yes 键，确认步骤3 中所选的设定值。调整说明 尝试不同的设定值，直到边缘空隙量没有变化，没有纸张歪斜、折叠或卡纸现象为止。目的设定内容/ 注意事项调整同步辊前纸张波幅的长度。_ 出现送纸歪斜、折叠或卡纸故障时。_ 边缘空隙发生变化时。_ 具体内容请参考选购件维修手册(AD-17)。目的设定内容/ 注意事项使用手送进纸盘时，调整同步辊前纸张波幅的长度。_ 出现送纸歪斜、折叠或卡纸故障时。_ 边缘空隙发生变化时。设定范围：-3.9 至3.9 mm（步长：0.6 mm）(16) FLS 纸张尺寸(17) CCD APS 尺寸(18) GDI 超时目的设定内容/ 注意事项选择FLS 的纸张尺寸。_ 改变FLS 纸张尺寸时_ 设置时 默认设置为“330_210”。330_203 330_210330_216 330_220337_206目的设定内容/ 注意事项为CCD 扫描设定自动纸张尺寸检测功能。 默认设置为“PATTERN1. （样式1）”。PATTERN 1. 样式2目的设定内容/ 注意事项在GDI 打印作业期间，指定计算机传输数据中断的超时时间。 默认设置为“6”。0 （5 秒）、1 （10 秒）、2 （20 秒）、3 （30 秒）、4 （40 秒）、5 （50 秒）、6 （60 sec.）
