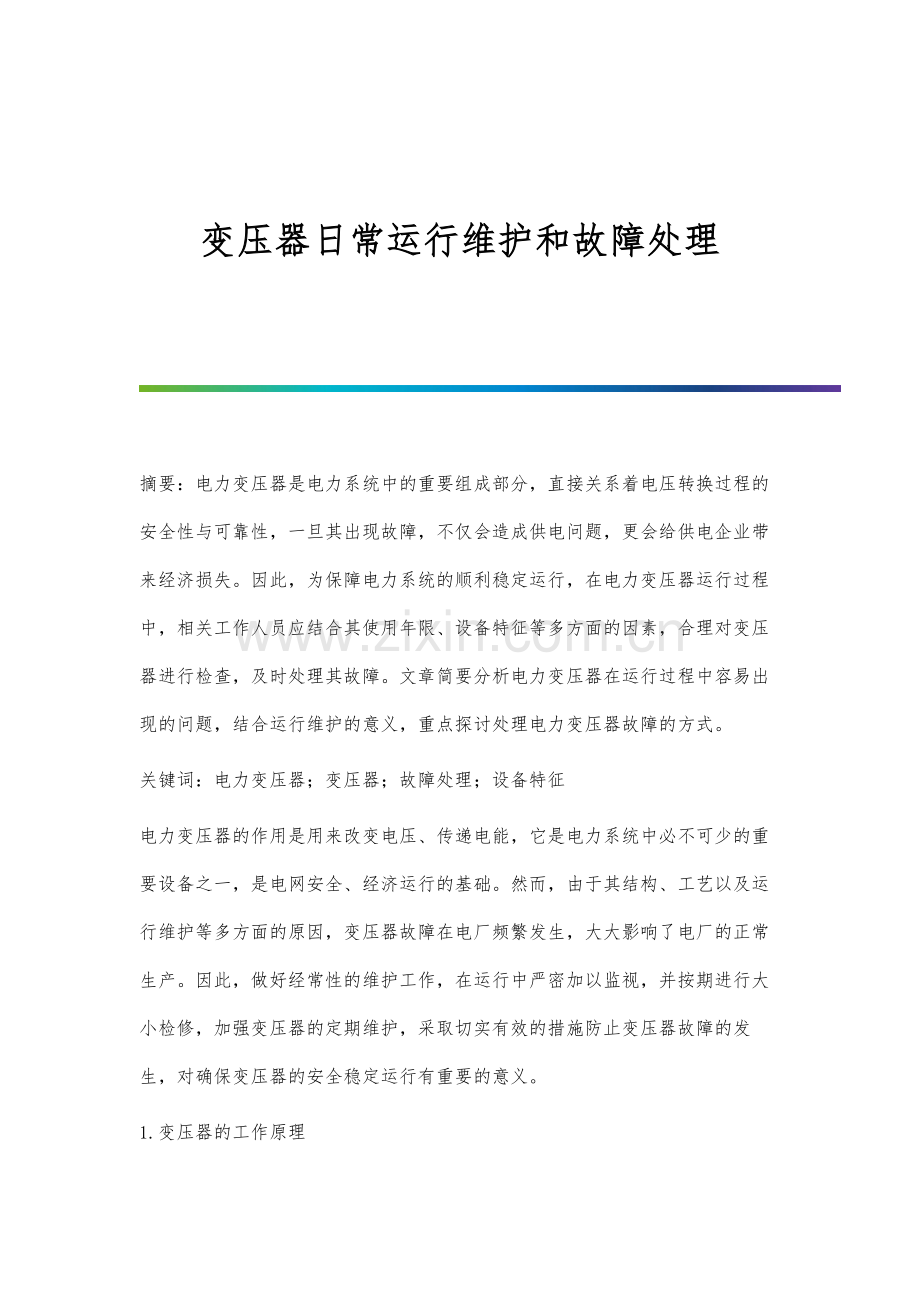

变压器日常运行维护和故障处理.docx

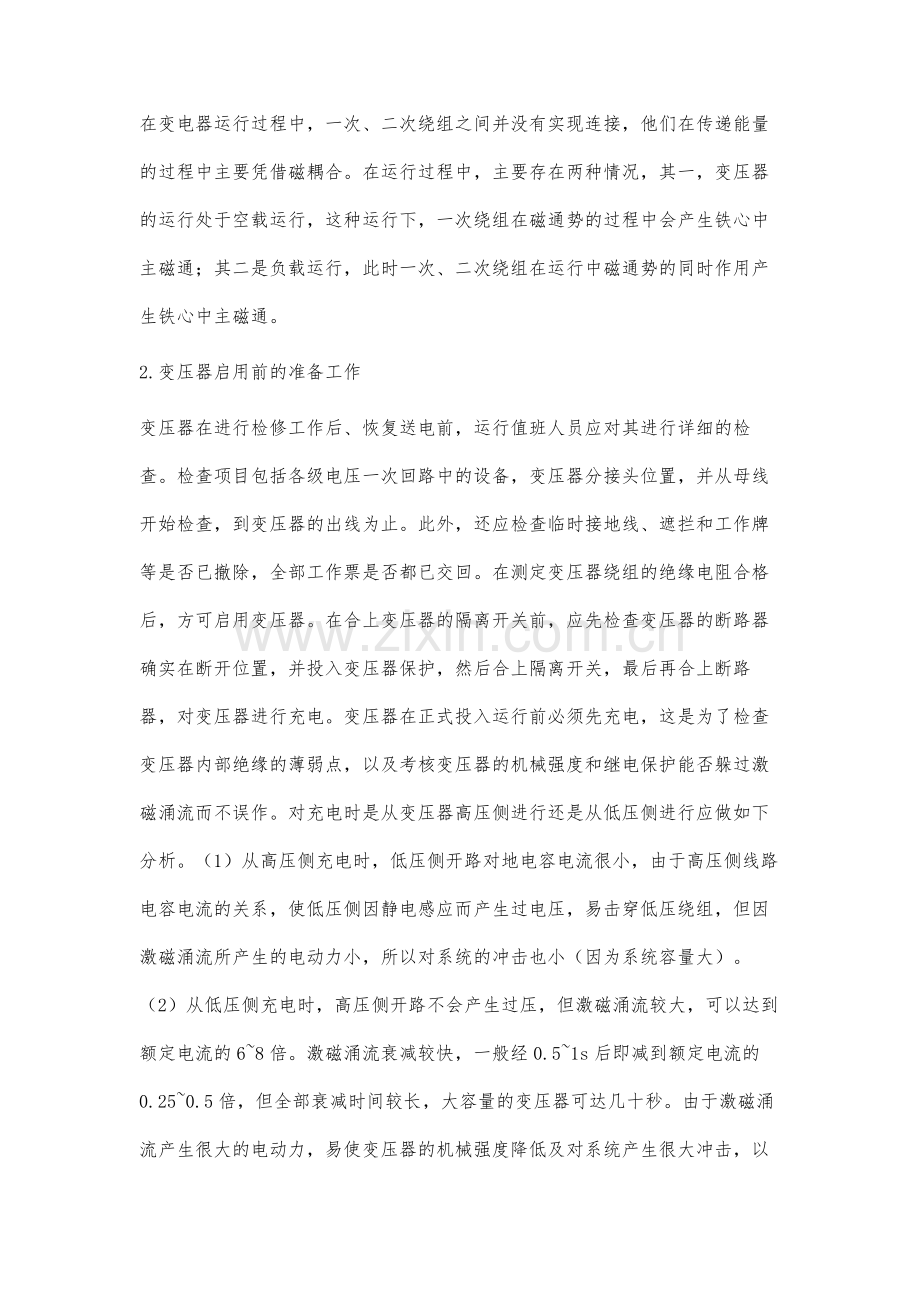

变压器日常运行维护和故障处理 摘要：电力变压器是电力系统中的重要组成部分，直接关系着电压转换过程的安全性与可靠性，一旦其出现故障，不仅会造成供电问题，更会给供电企业带来经济损失。因此，为保障电力系统的顺利稳定运行，在电力变压器运行过程中，相关工作人员应结合其使用年限、设备特征等多方面的因素，合理对变压器进行检查，及时处理其故障。文章简要分析电力变压器在运行过程中容易出现的问题，结合运行维护的意义，重点探讨处理电力变压器故障的方式。关键词：电力变压器；变压器；故障处理；设备特征电力变压器的作用是用来改变电压、传递电能，它是电力系统中必不可少的重要设备之一，是电网安全、经济运行的基础。然而，由于其结构、工艺以及运行维护等多方面的原因，变压器故障在电厂频繁发生，大大影响了电厂的正常生产。因此，做好经常性的维护工作，在运行中严密加以监视，并按期进行大小检修，加强变压器的定期维护，采取切实有效的措施防止变压器故障的发生，对确保变压器的安全稳定运行有重要的意义。1.变压器的工作原理在变电器运行过程中，一次、二次绕组之间并没有实现连接，他们在传递能量的过程中主要凭借磁耦合。在运行过程中，主要存在两种情况，其一，变压器的运行处于空载运行，这种运行下，一次绕组在磁通势的过程中会产生铁心中主磁通；其二是负载运行，此时一次、二次绕组在运行中磁通势的同时作用产生铁心中主磁通。2.变压器启用前的准备工作变压器在进行检修工作后、恢复送电前，运行值班人员应对其进行详细的检查。检查项目包括各级电压一次回路中的设备，变压器分接头位置，并从母线开始检查，到变压器的出线为止。此外，还应检查临时接地线、遮拦和工作牌等是否已撤除，全部工作票是否都已交回。在测定变压器绕组的绝缘电阻合格后，方可启用变压器。在合上变压器的隔离开关前，应先检查变压器的断路器确实在断开位置，并投入变压器保护，然后合上隔离开关，最后再合上断路器，对变压器进行充电。变压器在正式投入运行前必须先充电，这是为了检查变压器内部绝缘的薄弱点，以及考核变压器的机械强度和继电保护能否躲过激磁涌流而不误作。对充电时是从变压器高压侧进行还是从低压侧进行应做如下分析。（1）从高压侧充电时，低压侧开路对地电容电流很小，由于高压侧线路电容电流的关系，使低压侧因静电感应而产生过电压，易击穿低压绕组，但因激磁涌流所产生的电动力小，所以对系统的冲击也小（因为系统容量大）。（2）从低压侧充电时，高压侧开路不会产生过压，但激磁涌流较大，可以达到额定电流的68倍。激磁涌流衰减较快，一般经0.51s后即减到额定电流的0.250.5倍，但全部衰减时间较长，大容量的变压器可达几十秒。由于激磁涌流产生很大的电动力，易使变压器的机械强度降低及对系统产生很大冲击，以及继电保护可能躲不过激磁涌流而误动作。根据上述分析，如果变压器绝缘水平较高，则可从高压侧充电；若变压器绝缘水平较低，则可从低压侧充电。此外，还应考虑保护状态，如果只有一侧有保护装置，则应从装有保护装置侧充电，以便在变压器内部出现故障时，可由保护装置切断故障；若两侧均有保护装置，则可按接线和负荷情况选择在其中一侧充电。3.关于电力变压器运转的故障评价3.1对变压器毛病概率的详细核算变压器运转故障的评价中通常会触及到许多的数据信息，在这些数据信息中变压器的毛病概率是一项关键性的数据之一。通常能够选用依据健康指数的办法来进行核算，所谓的健康指数即是对变压器状况的好坏程度进行描绘的数值，可依据变压器的实时状况信息并参照有关的文件规则来获得。3.2变压器呈现毛病的成果巨细核算财物丢失方面这一方面的丢失表现重要是资金本钱方面，是变压器呈现毛病后需求维护的各种费用，通常是凭借财物以及财物的丢失严峻度来表明。依据国家电网公司关于输变电设备故障的评价导则，联系设备信息的根底上，能够对变压器的财物丢失进行如下表达：S1=S11S12。式中，S11表明的是财物的取值巨细；S12表明的是财物丢失度巨细。运转的丢失该丢失重要是变压器的俄然中止运转形成电网的传输才能大大下降，进而导致潮流越限、电压越限以及失负荷等的景象而致使，能够经过N-1潮流分析和失负荷量的核算，在潮流越限严峻度、电压越限严峻度和失负荷严峻度三者的一起效果下进行反映。潮流越限严峻度。它所反映的是一台变压器中止运转所致使的体系内线路过载的成果；电压的越限严峻度，它所反映的是一台变压器中止运转时所致使的体系内部节点电压越限的成果；关于失负荷严峻度来说，它所反映的是一台变压器中止运转后所导致的体系内部负荷失衡的成果；运转的丢失所反映的是一台变压器中止运转时所致使的全部体系的归纳严峻度，其间就包含了潮流越限、电压越限以及失负荷三者在内。4.故障评价下的变压器维护战略分析所谓的故障评价即是对也许发作的事情所呈现的概率以及也许带来的成果进行分析量化的一种工作。假如从电力的视点来讲，在故障评价下的电力变压器维护战略就重要触及到两个方面：变压器的故障评价；依据故障评价的终究成果来拟定相应的维护战略。变压器是电力体系运转中关键性的构成设备之一，是全部电网正常安稳运转的必要设备，因为它的上下环节所触及到的程序较为复杂，因而，会或大或小的存在许多运转故障。通常来说，变压器的运转故障重要表如今两方面，变压器呈现运转毛病的功率。毛病所导致的财物丢失故障以及对全部体系所形成的故障，详细的过程分析如下。4.1评价的目标和意图明晰电力变压器中的故障评价不是单单的针关于某个环节的变压器而言，而是触及到许多方面，评价的目标不只能够是全部体系中的一切变压器，也能够是某个特定环节的变压器，经过对这些电压器进行故障的评价，能够对故障水平有一个清晰的掌握，终究能够实现以不一样的故障水平采纳不一样的维护战略的意图。4.2变压器分接开关的运行故障与处理方式分接开关故障是电力变压器运行过程中最常出现的问题，表现为开关表面融化、接头放电、温度异常等，主要诱发因素：引线松动，接头位置接触不良，短路等。检查变压器的分解开关时，应重点关注静触头，查看其接触情况，并检测触头的压力，确保分解开关安装的牢固性，使电阻值、绝缘均处于正常状态。4.3绕组故障主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。产生这些故障的原因有以下几点在制造或检验时局部绝缘受到损害遗留下缺陷在运行中因散热不良或长期过载烧组内有杂物落入使温渡过高绝缘老化制造工艺不良压制不紧机械强度不能经受短路冲击使绕组变形绝缘损坏烧组受潮绝缘膨胀堵塞油道，引起局部过热绝缘油内混入水分而劣化或与空气接触面积过大使油的酸价过高绝缘水平下降或油面太低部门绕组露在空气中未能及时处理。4.4雷电过电压造成变压器故障变压器按规定要求必须高、低压侧安装合格避雷器，以降低雷电过电压、铁磁谐振过电压对变压器高低压线圈或套管危害。主要有以下原因造成变压器过电压而损坏：一是避雷器安装试验不符合要求，安装避雷器一般是三只避雷器一点接，长期运行中年久失修、风吹雨打造成严重锈蚀，气候变化及其它特殊情况造成接点断开或接触不良，当遇有雷电过电压或系统谐振过电压时，不能及时对大进行泄流降压击穿变压器。结论综上所述，电力变压器在运行过程中受到多种内外部因素的影响，包括零部件自然老化、人为操作不当等，容易出现绕组故障、瓦斯故障、套管故障、油温异常等问题，造成电力输送不稳定的情况。因此，在实际工作过程中，维修人员应加强对电力变压器运行过程中的监督，及时预防变压器故障问题，进而保障电能输送的稳定性和安全性。参考文献：1徐青山.电力系统故障诊断及其故障恢复M.北京：中国电力出版社.2007.2夏向阳.电力变压器故障在线监测与诊断系统D.湖南：中南大学.2004. -全文完-
