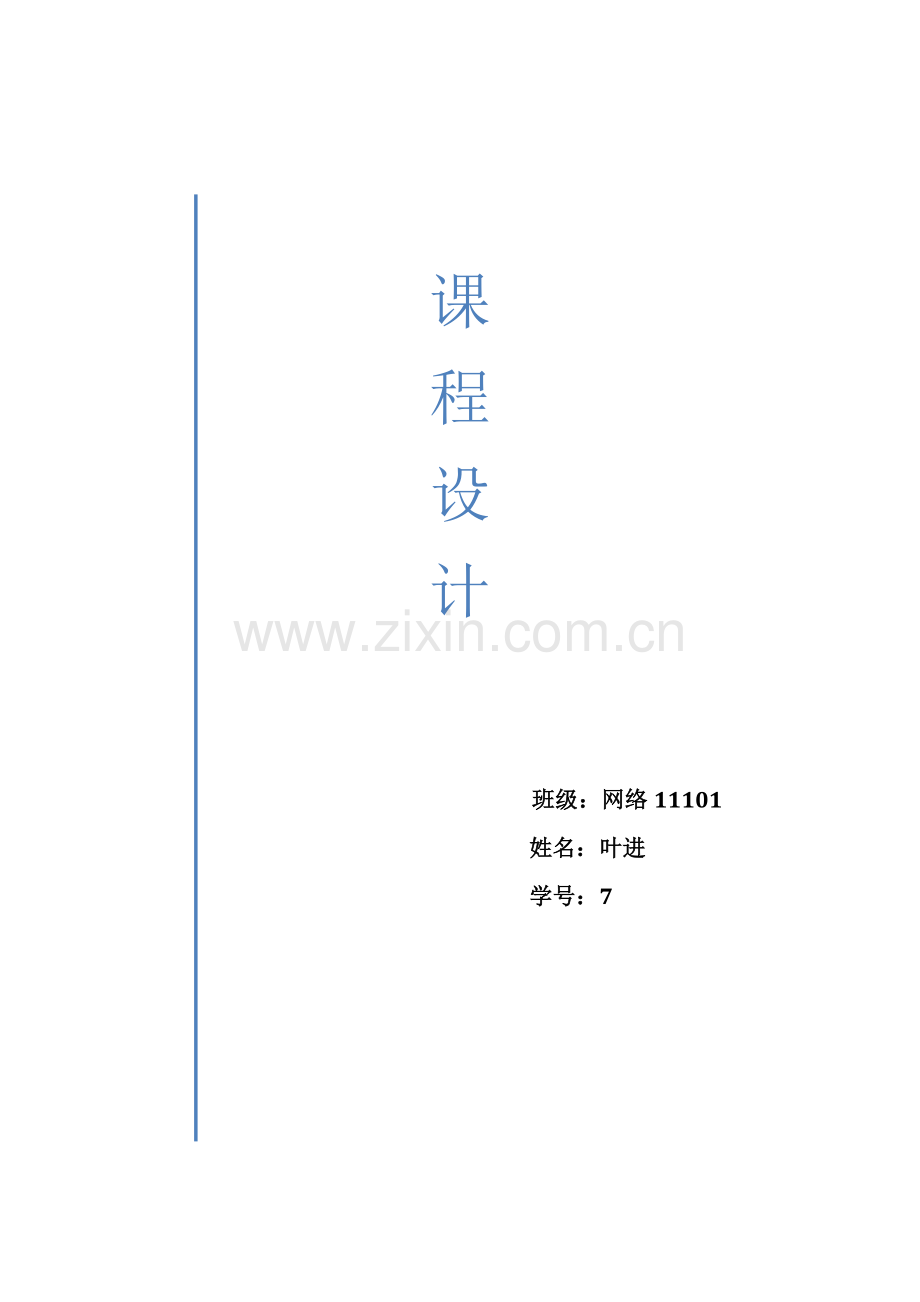

课
程
设
计

班级：网络11101
姓名：叶进
学号：7

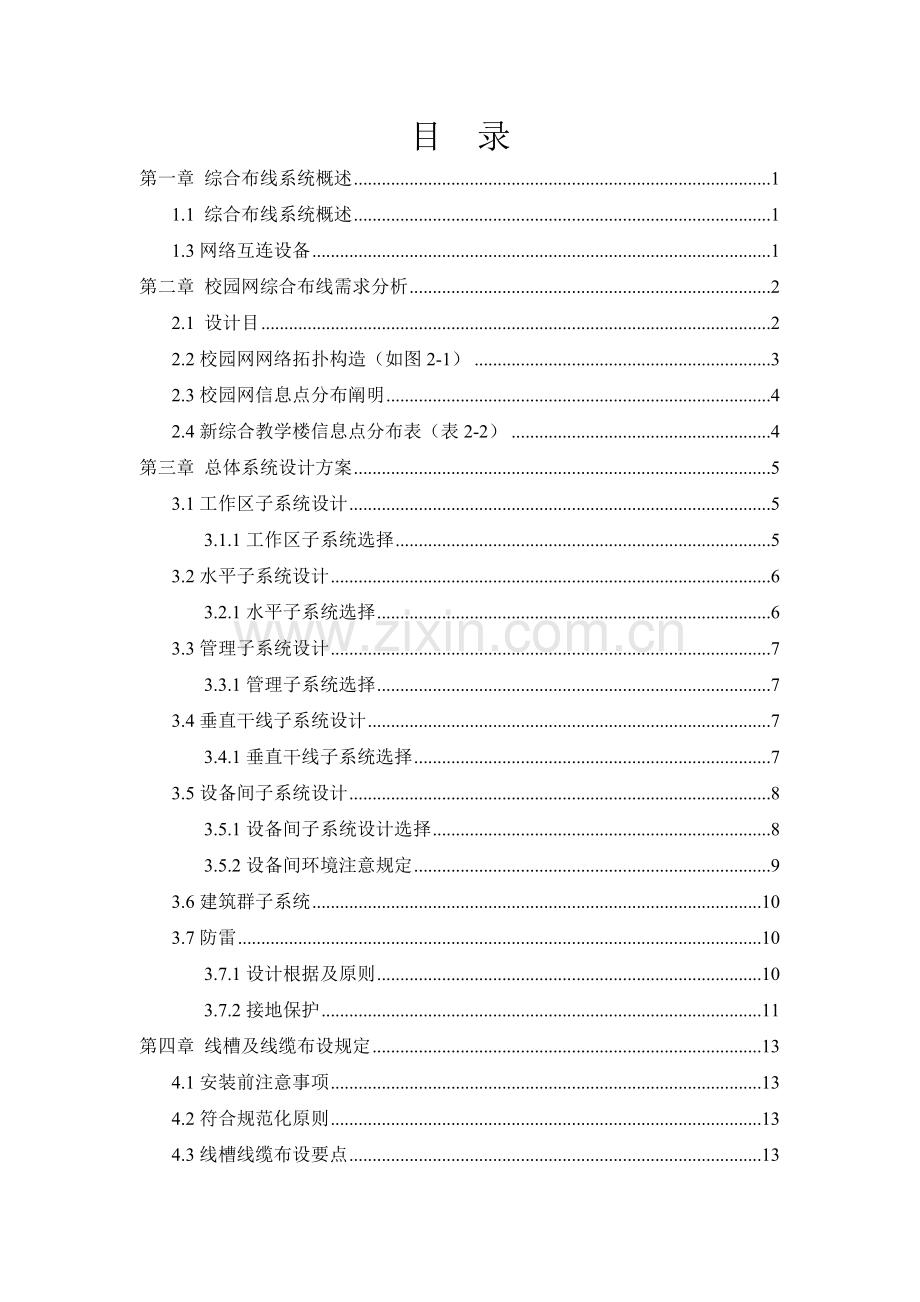

目 录
第一章 综合布线系统概述 1
1.1 综合布线系统概述 1
1.3网络互连设备 1
第二章 校园网综合布线需求分析 2
2.1 设计目 2
2.2校园网网络拓扑构造（如图2-1） 3
2.3校园网信息点分布阐明 4
2.4新综合教学楼信息点分布表（表2-2） 4
第三章 总体系统设计方案 5
3.1工作区子系统设计 5
3.1.1工作区子系统选择 5
3.2水平子系统设计 6
3.2.1水平子系统选择 6
3.3管理子系统设计 7
3.3.1管理子系统选择 7
3.4垂直干线子系统设计 7
3.4.1垂直干线子系统选择 7
3.5设备间子系统设计 8
3.5.1设备间子系统设计选择 8
3.5.2设备间环境注意规定 9
3.6建筑群子系统 10
3.7防雷 10
3.7.1设计根据及原则 10
3.7.2接地保护 11
第四章 线槽及线缆布设规定 13
4.1安装前注意事项 13
4.2符合规范化原则 13
4.3线槽线缆布设要点 13
第五章 综合布线测试与验收 14
5.1综合布线测试原则 14
5.2双绞线验收测试原则 14
5.3光缆测试 16
5.4对测试仪表性能和精度规定 18
5.5测试程序 19
5.6测试成果应汇报内容 19
5.7工程验收环节及措施 20
5.8新综合教学楼综合布线系统设备清单（表5-2） 21
参照文献 22

第一章 综合布线系统概述
1.1 综合布线系统概述
综合布线系统是伴伴随智能化大厦而崛起，作为智能大厦中枢神经，综合布线系统是近来发展起来多学科交叉型新型研究领域。伴随计算机技术、通信技术、控制技术与建筑技术发展，综合布线系统在理论和技术方面也不停得到提高。
目前，由于理论、技术、厂商、产品甚至国别等多方面不一样，综合布线系统在命名、定义、构成等多方面均有所不一样。我国《智能建筑设计原则》（GB/T 50314-）中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间传播网络。它能使建筑物或建筑群内部设备、数据通信设备、信息互换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部通信网络设备与建筑物外部通信网络设备互相连接。
上述定义一般被称为是建筑物与建筑群综合布线系统。按照《建筑与建筑群综合布线系统工程设计规范》（GB/T 50314-）定义，它包括建筑物到外部网络或电话局线路上连接点与工作区语音或数据终端之间所有电缆及有关布线部件。
这里要注意辨别一下综合布线和综合布线系统这两个基本概念：综合布线只作为一种概念而存在，综合布线系统则是一种处理方案或者是一种布线产品。两者既密不可分，又有所区别。
与老式相比较，综合布线系统有着许多优越性，是老式布线所无法相比。其特点重要表目前它具有兼容性、开放性、灵活性、模块化、扩展性、和经济性。并且在设计、施工和维护方面也给人们带来了许多以便。综合布线系统与老式布线系统性能价格比，
1.2网络互连设备
1、互换机
互换机也被称为互换式集线器，它外观类似于多端口集线器，每个端口连接一台计算机，负责在通信网络中进行信息互换。互换机与集线器存在着许多不一样特性。首先，集线器工作在OSI第1层（物理层），而互换机工作在OSI第2层（数据链路层）。另一方面在工作方式上，集线器采用广播方式发送信号，很轻易产生网络风暴，对规模较大网络性能有很大影响。而互换机工作时，只在源计算机和目计算机之间互相作用而不影响其他计算机，当目计算机不在地址表中时才采用广播方式转发数据，并在数据抵达目地后及时扩展自身原有地址表，因此可以在一定程度上隔离冲突，有效防止网络风暴产生。
2、路由器
路由器是在网络层实现互联设备，可以对分组信息进行存储转发，路由器需要确定分组从一种网络到任意目网络最佳途径，因此具有协议转换和路由选择功能。路由器不关怀所连接网络硬件设备，但规定运行软件要与网络层协议一致，因此多用于异种网络互联和多种同构网络互联。
路由器为了实现最佳路由选择和有效传送分组，必须可以选择最佳路由算法。路由表存在支持了路由器这种功能，表中保留了各条途径多种信息供路由选择时使用，包括所连接各个网络地址，整个网络系统中路由器数目和下一种路由器IP地址等。路由表可以在系统构建时根据配置预先由管理员设定，在系统运行过程中不会变化，也可以由路由器在路由协议支持下根据系统运行状况自动调整，计算最佳途径。
3、防火墙
网络互联使资源共享成为也许，但共享数据也许是机密信息也也许是危险病毒，这就需要一种技术或者设备，使进入网络数据都是必要，而输出网络数据不会有安全隐患，防火墙正是处理这个问题措施，防火墙
名字形象地体现了它功能，老式防火墙是在两个区域之间设置关卡，起隔离或阻隔作用，而网络中防火墙则被安装在受保护内部网络与外部网络连接点上，负责检测过往数据，将不安全数据拦截下来，只容许那些合法安全数据通过。

第二章 校园网综合布线需求分析
2.1 设计目
学院校园网工程建设，将到达如下目：
1.构架千兆校园网主干，实现新综合教学楼、教学楼、办公楼、试验楼、餐厅、学生学生楼、家眷楼群互联。
2.每个教室、试验室、办公室、家眷楼、宿舍均可实现100M校园网接入，实现信息资源充足共享。 学校领导、老师、学生可以随时随地进入校园网获取校园网信息。
3.校园网将采用10M光纤接入中国电信网络。
4.校园网将设置WWW服务、FTP服务、E-MAIL服务、VOD服务。
5.校园网必须安装内容过滤器，以过滤网站不良信息。
6.校园网将建立一种OA系统，以便于学校无纸化办公。
7.校园网将构建一种完整网络防毒系统，以有效地杜绝病毒传播。
8.校园网必须能进行全网智能化管理，使系统管理员可以以便、高效地实现网络管理。
9.校园网建设必须为后来网络建设预留发展和扩容空间。
10.规定全网互换机设备必须采用同一厂家产品，服务器也统一品牌。全网综合布线产品必须所有统一。
2.2校园网网络拓扑构造（如图2-1）

图2学院校园网拓扑构造图
根据校园网构造详细分析之后得出网络中心设在新综合教学楼六楼，因此各宿舍楼、教学楼、办公楼、试验楼、餐厅、学生宿舍楼关键互换机将采用百兆可控网管型互换机接入。同步各宿舍楼、教学楼、办公楼、试验楼、餐厅、学生宿舍楼配置百兆互换机连接到关键互换机。对于关键机房也就是网络中心规定所有铺设防静电地板并做好接地和防雷措施，除此之外还应安装一台10KVAUPS备用电源以及两个4小时后备电池作为停电之需。
2.3校园网信息点分布阐明
新综合教学楼信息点数略图（表2-1）
楼名
光纤配线架
铜缆配线架
家眷楼
1
1
新综合教学大楼
1
2
教学楼
1
2
办公楼
1
2
试验楼
1
2
合计
5
9
2.4新综合教学楼信息点分布表（表2-2）
楼名
层数
信息点
新综合
教学楼
1
7
2
17
3
19
4
17
5
17
6
18
合计
6
95

第三章 总体系统设计方案
整个综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统构成。
3.1工作区子系统设计
3.1.1工作区子系统选择
工作区子系统布线由信息插座至终端设备连线构成，是插座到顾客终端区域，包括所有顾客实际使用区域。信息插座采用地面安装形式，也可以采用墙面安装方式。
信息插座选择：信息插座选用普天RJ45型插座（如图3-1）。墙面安装插座盒底边距地300mm，在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。工作区子系统为满足信息高速传播详细状况，所有选用超五类系列信息模块，性能所有超过国际原则ISOIS 11801 指标。而数据点采用普天超5类RJ45信息插座模块，其功能100MHz时其最差线对近端串音衰减高达44dB。专利设计全金属化簧片构造，无印制板，保证长期使用可靠性。模块化设计，免接线工具，使用灵活以便，后部压线盖设计更合理。
模块安装措施：
1.将双绞线按模块上标明颜色对应插入；
2.将上面板往下扣好，保证每条线都对应入槽；
3.将模块扣上面板；
插座面板选择：使用普天墙面新K2系列双位插座面板（如图3-2），并具有防尘弹簧盖板，其功能有单口、双口、斜角双口三种规格，PC材料，面板上有标识模块用于端口标识，专利防尘门，可安装普天系列插座模块，外形尺寸：86×86mm。可配合底座明装盒或暗盒使用。
面板安装措施：
1.将接好模块卡在面板上；
2.标识块标识信息口用途，安在面板上；
3.端口号可用不干胶贴在外框面板背面，以便于管理；
4.将面板盖好。

图3-1
图3-2
3.2水平子系统设计
3.2.1水平子系统选择
水平子系统是由建筑物各管理间至各工作区之间电缆构成。水平子系统作用是将干线子系统电缆线路延伸到顾客工作区，该系统从各个子配线间出发抵达每个工作区信息插座。水平线缆采用超五类4对非屏蔽双绞线。它可以在100m范围内保证155Mbps传播速率，可以满足信息传播规定。为了满足高速率数据传播，数据传播选用普天超5类四对UTP双绞线， 由于所用数据线均采用了超5类UTP双绞线，因此对学院校园网而言，超5类UTP双绞线布线时带宽和传播速率能满足学院校园网楼宇内信息点规定100M接入， 超5类布线与垂直干线一起使用，为带宽应用程序提供完全端到端布线处理方案，合用于网络扩展及升级，成本底维护费用少。所有产品满足ISO/IEC 11801等原则。

图3-3
RJ45水晶头压接措施：（T568A原则）基本线序是绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
1.RJ45水晶头线色、线对可按如下措施识别：
5类双绞线：（如图3-3）
第1对：蓝白/蓝
第2对：橙白/橙
第3对：绿白/绿
第4对：棕白/棕
2.压接水晶头将5类双绞线外皮剥掉，留出4对双绞线长度约 1厘米。按上述T568A原则安排线色次序，并将8条线插入水晶头，用RJ45压线工具加工即成。
布设措施：水平双绞线安装长度均不应超过90米。水平双绞线布线从房间内信息点引出并布到对应配线机柜内。其设计采用PVC线槽安装。根据整个学院校园网综合布线设计方案，对配置信息点插座应采用安装在墙底面壁上。
3.3管理子系统设计
3.3.1管理子系统选择
管理子系统连接水平电缆和垂直干线，是综合布线系统中关键一环，常用设备包括配线架、理线架、跳线和必要网络设备，其作用是为连接其他子系统提供连接手段，容许将通信线路定位或重新定位到建筑物不一样部分，以便能轻易地管理通信线路，使移动设备时能以便地进行跳接。为以便后来更改、增长、维护，必须要对整个布线系统电缆、连接硬件、空间、走道等进行统一管理。
对于学院校园网而言在设计方案中，将各个楼层信息点通过PVC管槽走墙边通向各个楼层配线机柜，机柜里放置普天超5类24口配线架，对各个信息点接头进行跳线配置，再通过配线架与互换机相连。采用普天超5类24口配线架（由安装板和超5类RJ45插座模块组合而成），可安装在19"原则机架上，只占用1U空间，占用地方小，搬运迁移以便。插座正面是原则RJ45插座，端口性能到达超五类性能规定，屏蔽性能完全符合原则规定。数据主干光缆端接采用普天抽屉式12端口光纤分线盒。超5类系列跳线在设备间用于连接配线架到网络设备端口，在终端用于连接墙面插座到终端设备计算机网络接口。
3.4垂直干线子系统设计
3.4.1垂直干线子系统选择
1.干线子系统选型
垂直干线设计必须满足顾客目前需求，同步又能适合顾客此后规定。为此，我们采用普天6芯多模室内光缆，支持数据信息传播。其功能在于多用途室内布线光缆是由若干根单模或多模单芯紧套光纤围绕中心加强构件胶合成缆芯后，外加绕包层，再套上PVC或低烟无卤（LSZH）材料外护套构成。由于多模光纤光耦合率高，纤芯对准规定相对较宽松。当计算机数据传播距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟高带宽和高保密性、抗干扰性。伴随计算机网络和光纤技术发展，光纤应用愈来愈广泛。光纤数据传播速率可达1Gbps以上，可满足学院校园网信息化需求，适应计算机网络发展。
2.干线电缆布设措施
垂直干线子系统作用是把主配线架与各分派线架连接起来，在武威职业学院垂直干线子系统中连接计算机中心机房至楼层配线间重要是主干光纤和大对数电缆。目前拟用多模光缆进行，由于构架千兆校园网主干，也以便后来网络扩展，干线电缆将使用明铺金属线槽由连接设备传递到设备间并送至最终接口。而计算机数据线路采用6芯室内多模光缆（如图3-4）。其长处是传播损耗小、抗干扰能力强、频带较宽，也是为了适应未来信息技术发展规定。垂直干线电缆（包括双绞线和光缆）沿弱电竖井中架设金属线槽内（规格为200mm×100mm）敷设，电缆与金属线槽每米设一固定点。

图3-4
3.5设备间子系统设计
3.5.1设备间子系统设计选择
设备间子系统是整个布线数据系统中心单元，实现每层楼汇接来电缆最终管理。设备间是在每幢大楼合适地点设置进线设备，进行网络管理以及管理人员值班场所。由综合布线系统建筑物进线设备，数据、计算机等多种主机设备及其保安配线设备等构成，重要用于汇接各个IDF，包括配线架、连接条、绕线环和单对跳线等。设备间子系统所有进线终端设备采用色标区别各类用途配线区。为满足多种计算机网络系统对布线系统规定。计算机网络可以通过光纤跳线构成构造航线路连接，并通过多种网络协议支持着多种计算机网络。
网络中心及各配线间安装：采用原则机柜，对所有信息点均通过一定编码规则和颜色规则，以以便顾客使用和管理以便，数据主配线间设在整个校园网络中心，用12芯室外光缆连接到各个楼配线机柜内，本机柜此外还肩负着一楼所有信息点配线架。而学院校园网网络中心设在新综合教学楼六楼在此安装关键互换机，学院校园网教学楼配线间设在4楼弱电间内，学院校园网负责管理教学楼信息点，学院校园网行政办公楼配线间设在3楼弱电间内，学院校园网负责管理行政办公楼信息点，学院校园网学生宿舍1号楼、2号楼、3号楼、4号楼配线间均设在2楼弱电间内，负责管理学院校园网学生宿舍1号楼、2号楼、3号楼、4号楼信息点，主设备间设在学院校园网网络中心。
3.5.2设备间环境注意规定
主设备间对环境有较高规定。主设备间内需建立一种照明良好、通过仔细调整、安全而又得到保护环境，一般应到达如下规定:
1.保持室内无尘土，具有良好通风条件，室内照明不低于540Lx。
2.室温保持在18摄氏度到27摄氏度之间，相对湿度保持在30%至55%。提议安装空调以保证温度、湿度规定。
3.安装合适符合有关规定规定消防系统。
使用防火门、至少能耐火1小时防火墙(从地板到天花板)和阻燃漆。
房间至少有一扇窗留作安全出口。
设备间内设备安装提议进行抗震加固。详细措施为制作抗震底座并与地面用膨胀螺栓固定。网络机架用螺栓固定在抗震底座上。设备间内机架或机柜前面净空不小于800mm，背面净空不小于600mm。壁挂式配线设备底部离地面高度不小于300mm。任意配线架金属基座都应接地，接地电阻不不小于3欧姆， 每个电源插座容量不不不小于300W。室内应提供UPS电源以保证网络设备运行及维护供电，对电源插座容量也有一定规定。
对各楼中管理间对环境也有规定。对于环境温度，通风状况等都必需符合一定规定，一般应尽量保持室内无尘土，符合有关消防规范，配置消防系统等。设备间面积（除网络中心外）提议不小于10平方米。设备间提供2个200V、10A带保护接地单相电源插座。
3.6建筑群子系统
1.建筑群子系统选型
建筑群子系统将一栋建筑线缆延伸到建筑群内其他建筑通信设备和设施。它包括铜线、光纤、以及防止其他建筑电缆浪涌电压进入本建筑保护设。在学院校园网综合布线设计方案中各楼间距离都超过了100米，而当计算机数据传播距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟高带宽和高保密性、抗干扰性。因此各楼间连接采用普天6芯多模室内光缆，支持数据信息传播。
2.电缆布设措施
在学院校园网综合布线设计方案中将使用光纤把各新综合教学楼、教学楼、办公楼、试验楼、餐厅、家眷楼群、学生宿舍楼互联。并集中于校园网网络中心。其敷设方式室内采用金属桥架，室外采用暗埋深沟填铺方式进行。在设计中进入主设备间所有光纤、大对数电缆、电信电缆都采用金属桥架或钢管进行硬件保护，同步采用IDC线对保护器对铜缆予以电气保护，防止人员和设备免遭外部电压和电流伤害。
3.7防雷
3.7.1设计根据及原则
1.设计根据
1.1 建筑物防雷设计规范 BG50057-94
1.2 电子计算机机房设计规范 GB50174-93
1.3 民用建筑电器设计规范 JGJ/T16-92
1.4计算站场地安全规定 GB9361-88
2.设计原则
由于机房雷电防护系统对所保护系统业务正常运行具有非常重要作用,因此雷电防护系统应具有先进性、可靠性、易维护、易升级等方面突出特性。
3.防雷防浪涌及接地系统
3.1实行防雷工程重要就是要保证机房设备安全运行，保证计算机网络传播质量，在各点进行不一样等级防雷保护。根据办公楼实际状况，提出如下防雷措施：
1.对信息中心机房进行全方位防雷接地保护；
2.对监控机房等进行全方位防雷接地保护；
3.对室外摄像头进行电源、视频、控制线路进行全面保护；
3.2机房内部防雷辅助措施
1.为了保证在机房内工作人员不受静电及电磁脉冲危害，需在静电地板下做均压网，且均压网与接地做良好连接。使整个机房内地板电位一致。
2.需将静电地板下方支撑钢架与均压网做良好电气连接，使静电地板上积累电荷有良好泻放通道。
3.将机房内所有需要接地设备金属表面与均压网汇流排做良好电气连接
3.7.2接地保护
综合布线电缆和有关连接硬件接地是提高应用系统可靠性、克制噪声、保障安全重要手段。因此，设计人员、施工人员在进行布线设计施工前，都必须对所有设备，尤其是应用系统设备接地规定进行认真研究，弄清接地规定以及各类地线之间关系。假如接地系统处理不妥，将会影响系统设备稳定性，引起故障，甚至会烧毁系统设备，危害操作人员生命安全。综合布线系统机房和设备接地，按不一样作用分为直流工作接地、交流工作接地、安全保护接地、防雷保护接地、防静电接及屏蔽接地等。
1.接地系统
1.1机房独立接地规定
根据《电子计算机机房设计规范－GB 50174-93》中对接地规定：交流工作接地、安全保护接地、防雷接地接地电阻应≤4欧，本设计接地电阻≤2欧，以提高安全性和可靠性。机房设独立接地体接地网，规定接地桩距离大楼基础15-20米。
1.2机房接地系统
计算机接地系统是为了消除公共阻抗合，防止寄生电容偶合干扰，保护设备和人员安全，保证计算机系统稳定可靠运行重要措施。假如接地与屏蔽对结合起来，那么在抗干扰设计上最经济并且效果最明显一种，因此，为了能保证计算机系统安全，稳定、可靠运行，保证设备人身安全，针对不一样类型计算机不一样规定，设计出对应接地系统。
线路防护
进入建筑物所有线路必须安装电涌保护器，低压配电线路应设计三级保护。
技术参数
SPD1：选用I级分类试验冲击电流Iimp通过幅值电流不不不小于35KA（10/350μs），残压不不小于4KV；
SPD2：选用标称放电电流不不不小于15KA（8/20μs），残压不不小于1.5KV；
SPD3：选用标称放电电流不不不小于3.5KA（8/20μs），残压不不小于1.2KV；
产品验收
所有产品必须具有国家有关部级质检机构出具检查汇报。

第四章 线槽及线缆布设规定
4.1安装前注意事项
主机房内预留接地端子，接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地。
由于网络布线工程实行设计对布线全过程起着决定性作用，工程实行设计机构应慎之又慎。在实行设计时应注意。
4.2符合规范化原则
构造化布线实行设计不仅要做到设计严谨，满足顾客使用规定，还要使其造价合理，符合规范化原则。国际和国内对构造化布线有着严格规定和一系列规范化原则，这些原则对构造化布线系统各个环节都做了明确定义，规定了其设计规定和技术指标。
4.3线槽线缆布设要点
PVC管道布设：管道可以明敷或预埋，在线路中间要注意管道拐弯半径必须满足线缆最小半径规定。金属管道和强电系统保持足够距离，并且保护接地。
金属桥架安装：金属桥架用于本设计弱电系统线缆敷设，因此其大小规定考虑所有弱电系统线缆使用，要注意桥架拐弯半径必须满足线缆最小半径规定。金属桥架要尽量和强电系统管线保持足够距离，并且保护接地。
布线线缆：每个系统线缆在管道和桥架内规定分开布放、绑扎，在布线缆时，防止拉力过大和不匀，线缆头要有标签编号，以便识别。

第五章 综合布线测试与验收
5.1综合布线测试原则
根据TIA/EIA 568原则，GB/T 8401原则
连线性能取决于电缆特性、接插硬件、跳线、各个连接点以及安装与维护措施。针对已凭据TIA-568原则设计电缆工程所进行后阶段性能测试验收测试规格。
超五类电缆系统测试内容简述
AANSI/TIA/EIA—568—5—和ISO/IEC11801：是正式公布超五类D级双绞电缆系统现场测试原则，也有符合该原则Ⅱe级精度规定测试仪（如Fluke DSP-4X00系列）。超五类电缆系统测试内容，除了五类电缆系统四项基本测试项目外，尚有回波损耗、衰减串扰比（ACR）、综合近端串扰（PS—NEXT）、等效远端串扰（ELFEXT）、综合远端串扰（PS—ELFEST）、传播延迟、迟延偏离、环路电阻与阻抗等。
5.2双绞线验收测试原则
1.国际商业建筑物布线原则： TIA/EIA 568原则
2.中华人民共和国通讯行业原则 YD/T926.2-1997 neq ISO/IEC11801：1995
验收测试项目
（1）双绞线测试项目
1.长度
长度有物理长度与电气长度二种。所定义基本链路/通道物理长度是两个端点之间电缆物理长度总和。通过测量电缆物理长确定。电气长度由信号传播延迟导出，并依绞合螺旋线（构造）和介质材料而定。基本链路物理长度是94M。通道最大物理长度是100M（含迅速边线与迅速连线）
2.线序 根据EIA/TIA568国际原则，RJ45水晶头线对次序为：橙白，橙 ，绿白，蓝，蓝白，绿，棕白，棕。
第一对线：第1根线（绿白色）与第2根线（绿色）
第二对线：第3根线（橙白色）与第4根线（橙色）
第三对线：第5根线（蓝色）与第6根线（蓝白色）
第四对线：第7根线（棕白色）与第8根线（棕色）
一般以太网数据传播只使用双绞线第1、2对线。
3.衰减
由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等原因，导致信号沿链路传播损失能量，称之为衰减。衰减是针对“基本回路”／“通道回路”信号损失程度量度。最坏线对衰减应不不小于如下“基本回路”／“通道回路”容许最大衰减值。链路衰减不应超过下表所列数值。衰减是在基本链路或通道中信号损耗测量，由一条链路内所有线对最坏状况下衰减值为基精确定。现场测试仪汇报衰减值和在不合格点上频率，或对一种合格状态在最大衰减值频率。
4.近端串音
电磁波从一种传播回路（主串回路）串入另一种传播回路（被串回路）现象称为串音，能量从主串回路串入回路时衰减程度称为串音衰减。在ＵＴＰ布线系统中，近端串音为重要影响原因。布线系统都应通过ＮＥＸＴ衰减测试，并且ＮＥＸＴ衰减测试必须从两个方向进行，也就是双向测试。近端串音损耗应到达或超过下表数值，近端串音是一种在UTP上布线链路内信号从一种线对耦合至另一种线对度量。在某链子路近端一种送入平衡信号线对线对作为干扰对。同步在近端测量被干扰线对上所感应出差动信号。现场测试仪对于合格条件，汇报最坏状态下Next边限值，其中衰减与近端串音是使用现场仪表，对已安装UTP布线系统链路扫描/步进频率电压测量中得到。
5.回波损耗
36线对最坏状况是在频率为45.0MHz时发生，此成果我们可以接受， 由于最坏点要比原则所规定好1.4dB。不过，虽然出现负值，我们也可以不关注这些点，由于这段范围对我们测试成果没有影响。此外，当链路长度很短时候， 也许整个频率段都会落在3dB范围之内。不过，人们不要忘掉回波损耗产生主线原因，即电缆性能和电缆与各连接器连接。
6.环路电阻
环路电阻（20℃时）： <176Ω/Km
容抗: 54nF/100m
阻抗: 100±15Ω
7.阻抗
阻抗 ( Ohm ) 107 - 111
（2）双绞线测试参数
频率 MHZ 基本链路最大衰减(DB)（ATTENUATION）水平电缆长度：90M设备连线长度为4M温度20度 基本链路最小近端串音(DB)（NEXT）最坏对组合
（3）综合布线连接方式测试
１.水平布线测试连接方式
基本连接方式
基本连接是指通信回路固定线缆安装部分，它不包括插座至网络设备末端连接电缆。基本连接一般包括：水平线缆、双端测试跳线。其中Ｆ≤９０ｍ，Ｇ和Ｈ≤２ｍ。连接到测试仪上连接头不包括在基本回路定义中。
阐明：Ｆ－信息出口或转接点和水平跳线之间连接线；Ｇ－测试跳线；Ｈ－测试跳线
通道连接方式
通道连接是指网络设备整个连接。通过通道回路测试，可以验证端到端回路（包括跳线、适配器）传播性能。通道回路一般包括：水平线缆、工作区子系统跳线、信息插座、靠近工作区转接点及配线区两个连接点。其中Ｂ＋Ｃ≤９０ｍ、Ａ＋Ｄ＋Ｅ≤１０ｍ。连接到测试仪上连接头不包括在通道回路中。
阐明：Ａ－工作区设备跳线；Ｂ－转接线；Ｃ－水平布线；Ｄ－快接式或卡接式跳线；Ｅ－通信配线架设备跳线；区域测试仪有Ｆｌｕｃｋ、ＭｉｃｒｏＴｅｋ企业产品。
水平布线光纤测试连接方式
光纤链路长度只要在楼宇内进行，就不受严格限制。
２.楼宇内主干布线
楼宇使用多模光纤、单模光纤和大对数铜缆布线均可，测试起点为楼层配线架，测试终点为楼宇总配线架，主干链路长度＜３５０ｍ。
5.3光缆测试
测试原则:光缆传播性能测试可参照GB/T 8401执行。
（1）光衰减
无论是水平布线子系统，建筑物主干布线子系统还是建筑群主干布线子系统，光缆中每芯光纤光衰减不应超过下表规定值。
光缆布线各子系统光衰减（表5-1）
类型子系统
单模光衰减(dB)
（1310nm）
单模光衰减(dB)（1550nm）
多模光衰减(dB)（850nm）
多模光衰减(dB)（1300nm)
水平布线(100m)
2.2
2.2
2.5
2.2
建筑物布线(500m)
2.7
2.7
3.9
2.6
建筑群布线(1500m)
3.6
3.6
7.4
3.6
（2）全程光衰减
由若干子系统组合成光缆布线链路，在工作波长点，每芯光纤全程光衰减不应超过11dB。
（3）光缆布线系统测试元素及原则
楼宇内布线使用多模光纤，其中重要技术参数为：衰减、带宽。
多模光缆和单模光缆链路传播窗口
1.多模光纤：芯线标称直径６２．５／１２５ｕｍ或５０／１２５ｕｍ，８５０ｎｍ波长时最大衰减为３．５ｄＢ／ｋｍ最小模式带宽为２００ＭＨｚ．ｋｍ；１３１０ｎｍ波长时最大衰减为１ｄＢ／ｋｍ最小模式带宽为５００ＭＨｚ．ｋｍ。
2.单模光纤：芯线符合ＩＥＣ７９３－２，型号ＢＩ或ＩＴＵ－ｔＧ．６５２原则。１３１０或１５５０ｎｍ波长时最大衰减为１ｄＢ／ｋｍ，截止波长应不不小于１２８０ｎｍ；１３１０ｎｍ时色散应≤６ｐｓ／ｋｍ．ｎｍ，１５５０ｎｍ时色散应≤２０ｐｓ／ｋｍ．ｎｍ。
3.光纤连接硬件：最大衰减为０．５ｄＢ；最小反射衰减：多模２０ｄＢ，单模２６ｄＢ。
5.4对测试仪表性能和精度规定
１.测试仪表性能规定
符合下述规定，准时域原理设计测试均可用于综合布线现场测试。
(1)在１～３１．２５ＭＨｚ测量范围内，测量最大步长不不小于１５０ｋＨｚ，在３１．２６～１００ＭＨｚ测量范围内，测量最大步长不不小于２５０ｋＨｚ，１００ＭＨｚ以上测量步长特定，上述测量扫描步长规定是满足设计量和近端串扰指标测量精度基本保证。
(2)用于五类如下（含五类）链路测试，测量单元最高测量频率极限值不低于１５０ＭＨｚ。在０～１００ＭＨｚ测试频率范围内应能提供各测试参数标称值和阈值曲线。
用于高于五类链路参数时，参数系统测量频率应扩展至２５０ＭＨｚ在０～２５０ＭＨｚ参数频率范围内提供各测试参数标称值和阈值曲线。
(3)每测试一条链路时间不不小于２５ｓ，且每条链路应具有一定故障定位诊断能力。
(4)具有自动、持续、单项选择测试功能。
２.测试仪表精度规定
测试仪表精度表达综合布线电气参数实际值与仪表测量值差异程度，测试仪精度直接决定着测量数值精确性，用于综合布线现场测试仪表至少满足试验室二级精度，具有向上溯源能力，测试仪自身参数与参数频率直接有关。光纤测试仪测量信号动态范围≥６０ｄＢ。
（1）测试判断临界区
测试成果以“通过”和“失败”给出结论，由于仪表存在测试精度和测试误差范围，当测试成果处在“通过”和“失败”临界区内时，以特殊标识如“＊”表达测试数据处在该范围之中。测试数值处在该区时，虽然汇报“通过”，也应视为已靠近“不通过”危险边缘，应做为“不通过”处理。
（2）测试接头误差赔偿
由基本连接方式和通道方式可知，在定义链路时并未包括测试仪远、近两端接头部分，但只要进行测试，这两个接头就会客观存在，由前述测试ＮＥＸＴ可知，接头是导致整个链路串扰ＮＥＸＴ重要原因。因此，处理测试仪接头带来测试误差问题，有两种措施：
一种是由测试仪制造方提供专用测试线；该测试线配用缆线和接头是特制，这种特制测试线测试时带来ＮＥＸＴ很小，但存在下述严重缺陷：
①该测试线造价昂贵并且是易磨损消耗器材；
②在通道连接方式，顾客末端线缆是要包括在链路之中，无法由测试仪制造商给这些末端顾客线缆一一配接专用插头，故这种处理措施仅仅对基本连接方式链路测试可行通。
另一种措施是采用近端串扰数字分析技术（ＴＤＸ）赔偿法，该措施可以根据时域分析原理计算整条链路各位置ＮＥＸＴ值，可以精确地找出定位在链路两端接头所导致ＮＥＸＴ值并从总测试成果中予以扣除，对测试插头带来影响有效地起到赔偿作用，克服了第一种措施缺陷，测试精度得到提高。
5.5测试程序
在开始测试之前，应当认真理解布线系统特点、用途，信息点分布状况，确定测试原则，选定测试仪后按下述程序进行：
１.测试仪测试前自检，确认仪表是正常；
２.选择测试理解方式；
３.选择设置线缆类型及测试原则；
４.ＮＶＰ值核准（核准ＮＶＰ使用缆长不短于１５米）；
５.设置测试环境湿度；
６.根据规定选择“自动测试”或“单项测试”；
７.测试后存储数据并打印；
８.发生问题修复后复测；
９.测试中出现“失败”查找故障。
5.6测试成果应汇报内容
除长度、特性阻抗、环路电阻等项测试外，其他各测试项都是与频率有关技术指标，测试仪测试成果应汇报表中所规定各项目，并按测试成果内容阐明规定做出汇报。
以上测试方面，在从配线架连接到数据网络设备之所有双绞线电缆都要执行。在测试过程中，如有任何信息端口不能通过测试，需作出检查，维修或更换，直至所有通过测试为止。而当整个布线工程完毕后，所有之测试汇报则会连同其他文献一并交到顾客手上作为纪录。
5.7工程验收环节及措施
工程验收
1.工程竣工后来，施工单位应在工程验收此前，将工程竣工技术资料交给建设单位。
2.综合布线系统工程竣工技术资料应包括如下内容：
(1)安装工程量；
(2)工程阐明；
(3)设备、器材明细表；
(4)竣工图纸为施工中更改后施工设计图；
(5)测试记录（宜采用中文表达）；
(6)工程变更、检查记录及施工过程中，需更改设计或采用有关措施，由建设、设计、施工等单位之间双方洽商记录；
(7)随工验收记录；
(8)隐蔽工程签证；
(9)工程决算；
3.竣工技术文献要保证质量，做到外观整洁，内容齐全，数据精确。
在验收中发现不合格项目，应由验收机构查原因，分清责任，提出处理措施。
4.综合布线系统工程如采用计算机进行管理和维护工作，应按专题进行验收。

5.8新综合教学楼综合布线系统设备清单（表5-2）
序号
型 号
名 称
单位
数量
单 价
金 额
1
PT/XG.40U.60
19”配线柜（40U）
套
1
5184.00
5184.00
2
PT/XG.30U.60
19”配线柜（30U）
套
14
4212.00
58968.00
3
PT/FA3-08VIIB
RI45双位插座面板
只
1127
9.70
10931.90
4
PT/5.566.021
RJ45插座模块
只
2254
28.80
64915.20
5
UTP.S5.004
5类4对UTP电缆
箱
142
660.00
93720.00
6
UTP.C5.004
5类4对UTP电缆
箱
142
560.00
79520.00
7
PT/UTP.C3.025
3类25对UTP电缆
箱
7
3994.00
27958.00
8
PT/FB.SN.004
4芯室内多模光纤
米
760
26.00
19760.00
9
PT/FA3-08VI
24口Patch-Pannel
套
56
650.00
36400.00
10
PT/FA3-08
16口Patch-Pannel
套
1
420.00
420.00
11
PT/FT2-55
25回线高频接线模块
件
702
42.00
29484.00
12
PT/8.037.061
250回线背装架
件
34
105.90
3600.60
13
PT/8.037.070
125回线背装架
件
112
72.00
8064.00
14
PT/8.037.100HX
100回线背装架
件
28
28.60
800.80
15
JPX211C
125回线配线箱
只
112
380.00
42560.00
16
PT/4.431.000
管理线盘
件
105
100.00
10500.00
17
PT/GP11A
12口光纤分线盒
件
19
1000.00
19000.00
18
PT/TX.ST1.02
ST-ST光纤单芯多模跳线
根
58
175.00
10150.00
19
PT/TX.STC1.02
ST-SC光纤单芯多模跳线
根
58
213.00
12354.00
20
PT/FL.ST.01
ST法兰盘适配器
只
116
48.00
5568.00
21
PT/XQ401-C
接线工具
