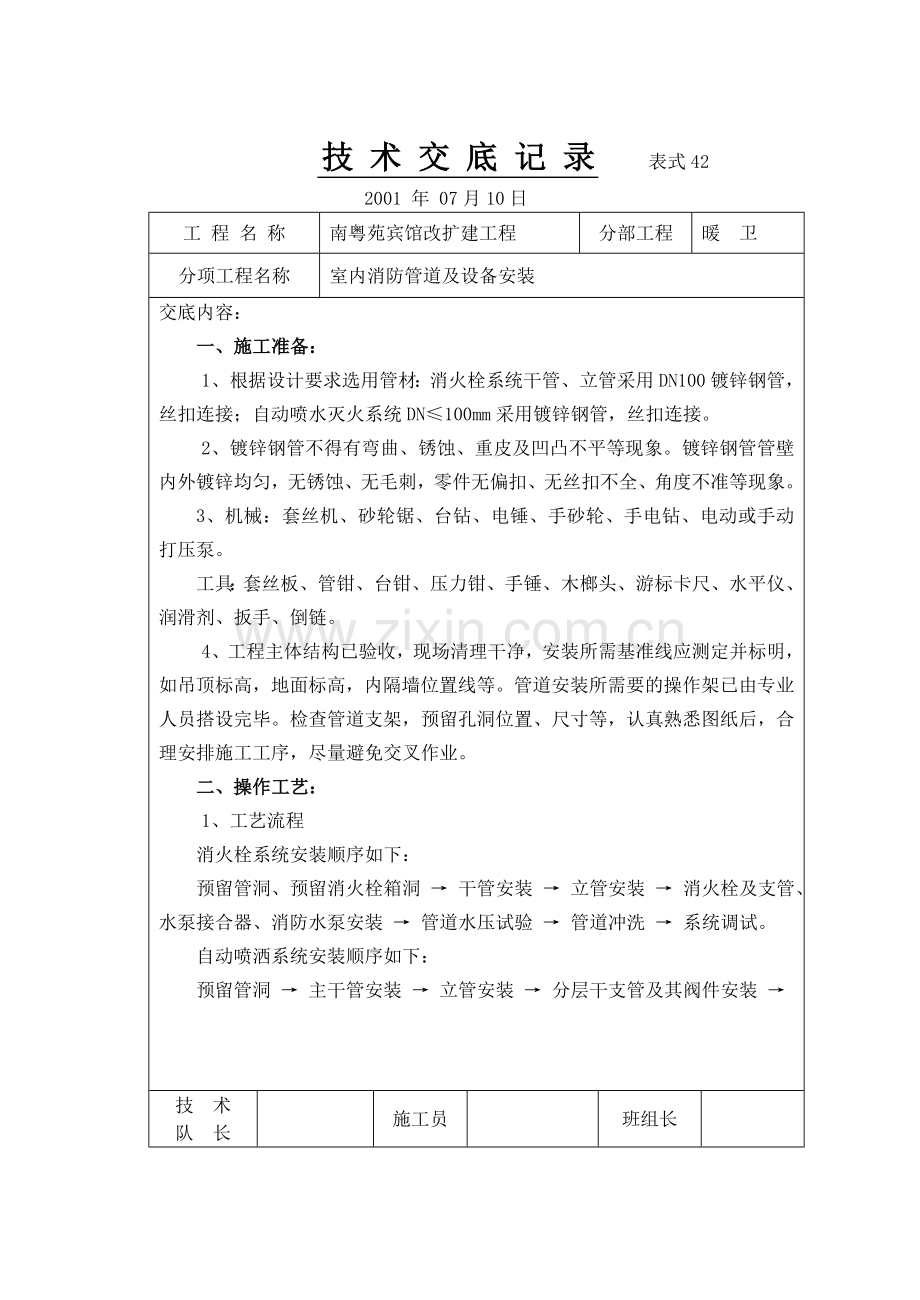

技 术 交 底 记 录 表式42
2001 年 07月10日
工 程 名 称
南粤苑宾馆改扩建工程
分部工程
暖 卫
分项工程名称
室内消防管道及设备安装
交底内容：
一、施工准备：
1、根据设计要求选用管材：消火栓系统干管、立管采用DN100镀锌钢管，丝扣连接；自动喷水灭火系统DN≤100mm采用镀锌钢管，丝扣连接。
2、镀锌钢管不得有弯曲、锈蚀、重皮及凹凸不平等现象。镀锌钢管管壁内外镀锌均匀，无锈蚀、无毛刺，零件无偏扣、无丝扣不全、角度不准等现象。
3、机械：套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电动或手动打压泵。
工具：套丝板、管钳、台钳、压力钳、手锤、木榔头、游标卡尺、水平仪、润滑剂、扳手、倒链。
4、工程主体结构已验收，现场清理干净，安装所需基准线应测定并标明，如吊顶标高，地面标高，内隔墙位置线等。管道安装所需要的操作架已由专业人员搭设完毕。检查管道支架，预留孔洞位置、尺寸等，认真熟悉图纸后，合理安排施工工序，尽量避免交叉作业。
二、操作工艺：
1、工艺流程
消火栓系统安装顺序如下：
预留管洞、预留消火栓箱洞 → 干管安装 → 立管安装 → 消火栓及支管、水泵接合器、消防水泵安装 → 管道水压试验 → 管道冲洗 → 系统调试。
自动喷洒系统安装顺序如下：
预留管洞 → 主干管安装 → 立管安装 → 分层干支管及其阀件安装 →
技 术
队 长

施工员

班组长

技 术 交 底 记 录 表式42
2001 年 07月10日
工 程 名 称
南粤苑宾馆改扩建工程
分部工程
暖 卫
分项工程名称
室内消防管道及设备安装
交底内容：
水泵、稳压装置、水泵接合器安装 → 管道水压试验 →管道冲洗 → 喷洒支管安装 → 报警阀件、喷洒头安装→ 系统通水试验。
3、管道的丝扣连接：
3.1、用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。
3.2、管道螺纹肥瘦应适中，标准是徒手能将管件带入3扣丝为合适；螺纹应有锥度，且螺纹长短应合适，标准是以管件拧紧后外露3扣螺纹为合适；安装后外露螺纹应做可靠的防腐处理，外刷螺纹润滑剂以防止生锈。
4、管道的支吊架

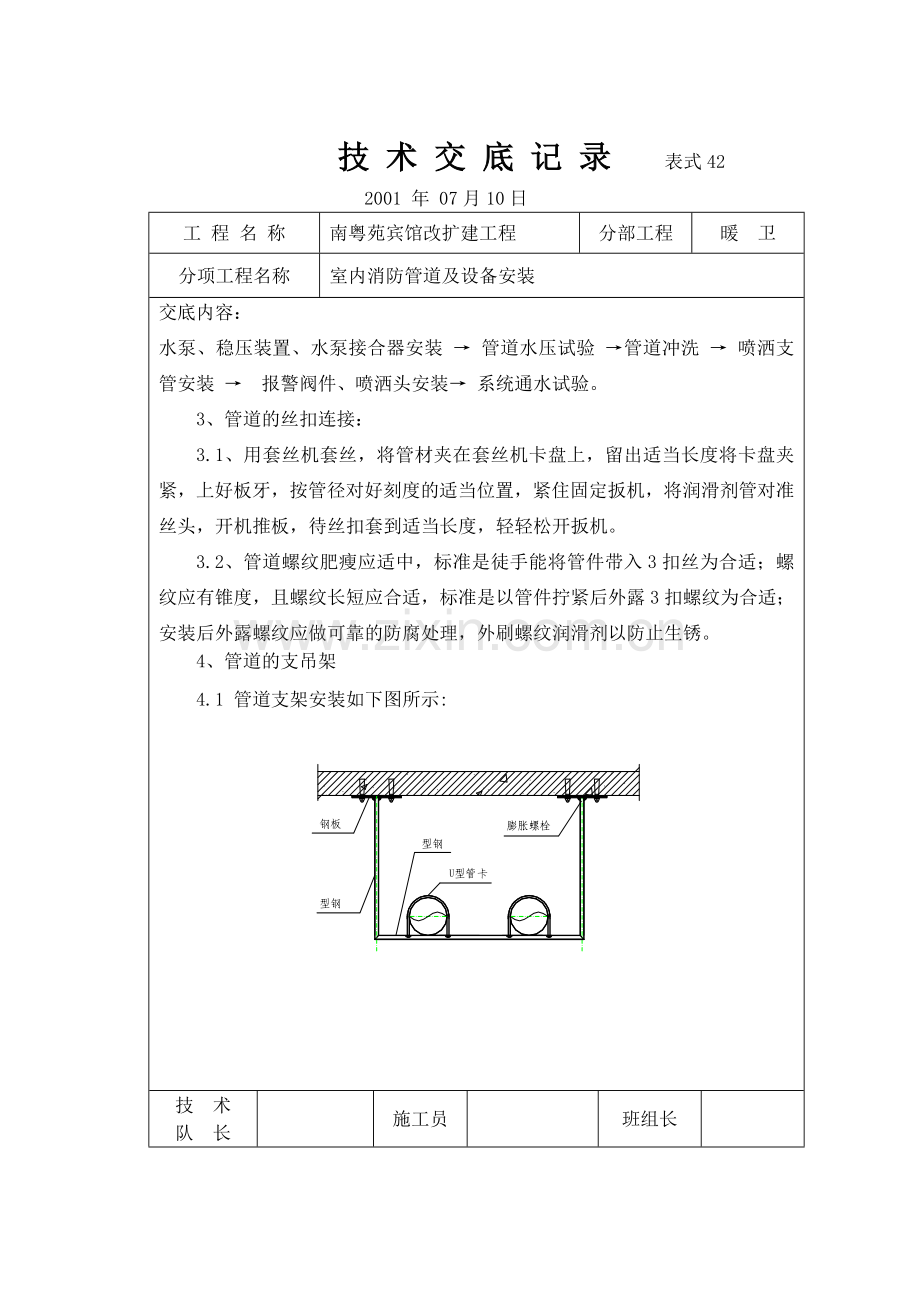

4.1 管道支架安装如下图所示:

技 术
队 长

施工员

班组长

技 术 交 底 记 录 表式42
2001 年 07月10日
工 程 名 称
南粤苑宾馆改扩建工程
分部工程
暖 卫
分项工程名称
室内消防管道及设备安装
交底内容：
4.2 托架间距见下表
DN(mm)
50
70
80
100
125
150
200
250
不保温管道（m）
5.0
5.0
6.0
6.5
7.0
8.0
9.5
11
4.3 安装托架前，要按设计标高计算出两端的管底标高，按设计要求的坡度进行放坡，用坡度线作为安装的基准线，以确保管道安装坡度符合设计坡度要求。固定支架位置按设计图纸标注进行，活动支架安装位置按“墙不能托架，托稳转角，中间等分，不超最大（即上表中给出的最大间距）”。
DN≥50mm的消防管道时，每段配水干管或配水管设置防晃支架不应少于一个，当管道改变方向时，应增设防晃支架。
5、消防管道安装完毕应根据设计要求和施工规范进行相关试验：
消火栓系统试压分为单项试压、综合试压。除消防管道隐蔽时做单项试压并填写试验记录外，其余均可在系统安装完后做综合试压，试验压力为1.5MPa，维持2小时后，外观检查不渗不漏为合格。
自动喷洒系统试压：设计系统工作压力为1.0MPa，水压强度试验压力应为设计工作压力的1.5倍，即1.5MPa；水压强度试验的测试点应设在系统管网的
技 术
队 长

施工员

班组长

技 术 交 底 记 录 表式42
2001 年 07月10日
工 程 名 称
南粤苑宾馆改扩建工程
分部工程
暖 卫
分项工程名称
室内消防管道及设备安装
交底内容：
最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄露和无变形，且压力降不应大于0.05MPa。
冲洗：消火栓及喷洒系统以工作压力1.0 MPa水压进行冲洗，并且出水口的水色、透明度与进水口水色、透明度目测一致为合格。
通水：室内消火栓供水系统，检查能否满足规定组数最大消防能力。
6、消火箱体采用DN65型800×650×320钢体结构，栓阀是单出口,消火栓支管以栓阀的标高坐标，标高定位甩口，核定后再稳固消火栓箱。箱体找正，稳固后再把栓阀安装好。
消火箱配件包括：
编号
名称
材料
规格
单位
数量
备注
1
消火栓箱
钢板
800×650×320
个
1

2
消火栓
铸铁
SN65
个
1

3
水枪
铝
φ19
个
1

4
水龙带
棉纶
DN65
条
1
25m
5
消防按扭

按扭式或击锤式
个
1
防水型
7、报警阀安装：
每层由一组湿式报警阀控制，应设在明显，便于操作的位置，距地面高度为1m左右。交工前可按说明书及组装图安装,报警阀连接的管应采用镀锌钢管。
8、水流指示器安装：
安装在每层的水平分支干管，应水平立装。保证叶片活动灵敏。水流指示器前后保持有5倍的安装管径长度的直管段。安装时注意水流方向与指示器的
技 术
队 长

施工员

班组长

技 术 交 底 记 录 表式42
2001 年 07月10日
工 程 名 称
南粤苑宾馆改扩建工程
分部工程
暖 卫
分项工程名称
室内消防管道及设备安装
交底内容：
箭头一致。
9、消防水泵安装：
水泵的规格、型号应符合设计要求。水泵采用自灌式吸水，水泵的基础按设计图纸施工。吸水管加软接头，加压泵可不设减振装置，出水口单向阀采用消声止回阀。
水泵配管安装，在水泵定位找平、稳固后进行。水泵不得承受管道的重量。出水管上依次安装逆止阀，阀门。先与阀门、法兰紧牢，用线坠找直，找正。量出配管尺寸，配管先点焊在与水泵相接配管的法兰上，再把法兰松开，取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一管段。
三、质量验收标准
1、消火栓阀门中心距地面为1.1m，允许偏差±20mm；阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。
2、自动喷洒和水幕消防系统的管道应有坡度。充水系统应不小于0.002，分支管应不小于0.004。
四、成品保护
1、消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。
2、报警阀配件，消火栓内附件，各部位的仪表等均应加强管理，防止丢失和损坏。
3、消防管道安装与土建及其它管道发生矛盾时，不得私自拆改，要经设计办理变更、洽商妥善解决。
技 术
队 长

施工员

班组长
