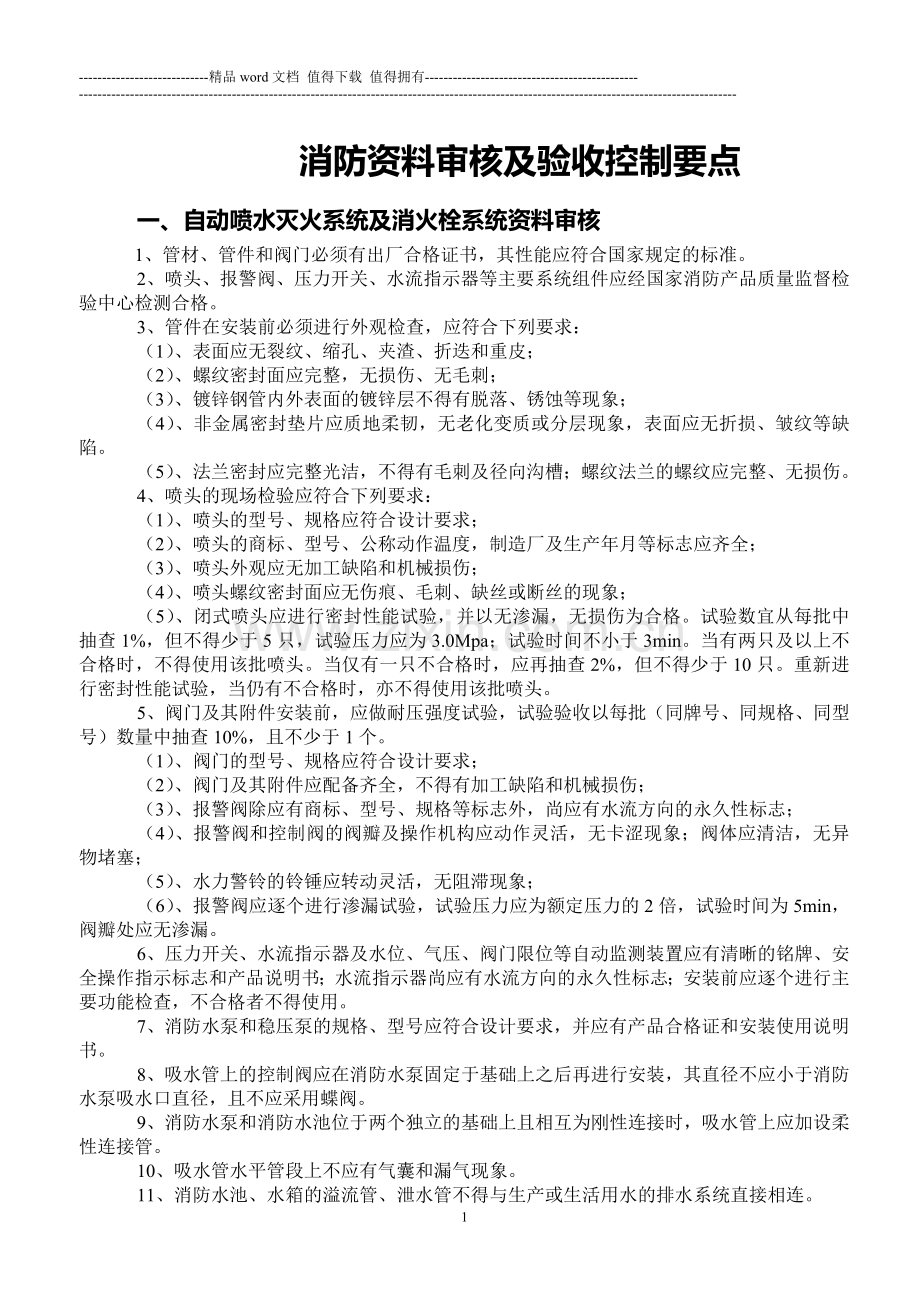

消防资料审核及验收控制要点.doc

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------

消防资料审核及验收控制要点
一、自动喷水灭火系统及消火栓系统资料审核
1、管材、管件和阀门必须有出厂合格证书，其性能应符合国家规定的标准。
2、喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。
3、管件在安装前必须进行外观检查，应符合下列要求：
（1）、表面应无裂纹、缩孔、夹渣、折迭和重皮；
（2）、螺纹密封面应完整，无损伤、无毛刺；
（3）、镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；
（4）、非金属密封垫片应质地柔韧，无老化变质或分层现象，表面应无折损、皱纹等缺陷。
（5）、法兰密封应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。
4、喷头的现场检验应符合下列要求：
（1）、喷头的型号、规格应符合设计要求；
（2）、喷头的商标、型号、公称动作温度，制造厂及生产年月等标志应齐全；
（3）、喷头外观应无加工缺陷和机械损伤；
（4）、喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象；
（5）、闭式喷头应进行密封性能试验，并以无渗漏，无损伤为合格。试验数宜从每批中抽查1%，但不得少于5只，试验压力应为3.0Mpa；试验时间不小于3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2%，但不得少于10只。重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。
5、阀门及其附件安装前，应做耐压强度试验，试验验收以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于1个。
（1）、阀门的型号、规格应符合设计要求；
（2）、阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；
（3）、报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志；
（4）、报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体应清洁，无异物堵塞；
（5）、水力警铃的铃锤应转动灵活，无阻滞现象；
（6）、报警阀应逐个进行渗漏试验，试验压力应为额定压力的2倍，试验时间为5min，阀瓣处应无渗漏。
6、压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。
7、消防水泵和稳压泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。
8、吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用蝶阀。
9、消防水泵和消防水池位于两个独立的基础上且相互为刚性连接时，吸水管上应加设柔性连接管。
10、吸水管水平管段上不应有气囊和漏气现象。
11、消防水池、水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连。
12、进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应做防锈处理。
13管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。
14、管道为螺纹连接时，螺纹应规整，如有断丝、缺丝，不得大于螺纹全扣数的10%，密封填料应均匀附着在管道的螺纹部份，拧紧螺纹时，不得将填料挤入管道内，连接后，应将连接处外部清理干净；接口为法兰连接时，管道与法兰应为双面焊，内侧焊缝不得凸出法兰密封面，垫片应采用质地柔软，无老化变质，表面无折扣损，皱纹等缺陷的橡胶垫圈。镀锌钢管严禁焊接，管材与管件不得“黑白”混用。
二、消防系统调试、验收
消防系统的调试、试验应在建筑内部装修和系统施工结束后进行，调试负责必须由有资格的专业技术员担任，所有参加调试人员在职责明确，并应按照调试程序工作。验收在公安消防监督机构监督下，由建设主管单位主持，设计、施工、调试等单位参加，共同进行。验收必须按照施工及验收规范进行，符合设计及施工验收规范要求。
各系统验收前必须进行单机试验，正常后方可进行系统调试。
调试主要分以下步骤进行：
1、在系统调试前，要根据设计系统的功能要求及器材，设备特性编制调试方案，经公司技术负责人审定后，由调试负责人组织实施。
2、在调试前调试人员要认真阅读有关产吕说明书、系统竣工表、工程竣工图纸、会审记录、变更联系单、施工记录等，并准备相应调试用仪器仪表及调试报告表格等资料。
3、调试前检查设备的规格、型号、数量、备品备件是否符合设计要求，技术资料是否齐全。
4、在系统调试前应对安装线路进行测试：
首先进行一般性检查，从外部检查穿线及接线是否符合GB-50166-2007标准；利用万用表测试线路接线是否正确，对连有终端电阻的，要检查电阻是否与设计相符；测试回路绝缘电阻。对线-线、线-地、线-屏蔽层的绝缘电阻≧20MΩ，并把其测试结果填写在调试记录上，同时记下测试室温。若发现有错线、开路、虚焊、短路等，应查找原因予以排除或更换，并记入调试记录。
5、线路经测试全部合格后进行单体测试：
（1）、首先对探测器进行定性测试，利用报警控制器，采用专用的检查仪器对探测器逐个进行试验，其动作应正确无误，否则应予以更换。
（2）、在对探测器进行定性试验的同时，要对报警控制器逐个进行单机通电检查，查看火警时声、光报警系统是否工作，报警时间及地址是否显示，报警后是否联动输出。同时测量电源电压，测量自检回路输出电压及各报警回路的电压信号是否符合报警控制器技术数据，单体调试中出现问题，会同有关单位协调解决，并把情况记入调试记录。
6、系统开通调试：
（1）、凡系统设备按说明书进行单机逐台通电检查正常后方能接入系统进行调试；
（2）、系统通电时，应按GB4717《火灾报警控制器通用技术条件》的技术要求对报警控制器作如下功能检查：
“1”火灾报警自检功能；
“2”消音、复位功能；
“3”故障报警功能；
“4”火灾优先功能；
“5”报警记忆功能；
“6”电源自动转换和备用电源充电功能；
“7”备用电源的欠压和过压报警功能；
（3）、按设计文件和设计说明，应分别检查主电源和备用电源，其容量是否符合标准，并对备用电源连续充电3次后，主电源和备用电源应能自动转换；
（4）、应用专用的检查仪器对控测器逐个进行试验，其动作应准确无误，打印出记录和实测的探测器地址应一一对应。
（5）、分别用主电源和备用电源供电，检查火灾自动报警系统的各项控制功能联动功能。
7、系统功能正常后，开通投入运行，在连续无故障运行120小时后，填写调试报告。
8、由调试负责人负责整理调试资料，其内容包括调试步骤、调试方法、使用专用工具及仪器、仪表，调试中发现问题以及排除方法、各种整定数据等，整理入档，并填写调试报告上报公司，由公司技术负责人签注结论性意见后，并加盖单位公章。
（一）、火灾的自动报警系统
1、火灾自动报警系统验收应包括下列装置：
（1）、火灾自动报警系统装置（包括各种火灾探测器，手动报警按扭、区域报警控制器和集中报警控制器等）；
（2）、灭火系统控制装置（包括室内消火栓、自动喷淋、卤代烷、二氧化碳、干粉、泡沫等固定灭火系统的控制装置）；
（3）、电动防火门，防火卷帘控制装置；
（4）、通风空调、防烟排烟及电动防火阀等消防控制装置；
（5）、火灾事故广播、消防通讯、消防电源和消防控制室的控制装置；
（6）、火灾事故照明及疏散指示控制装置；
2、消防用电设备电源的自动切换装置，应进行3次切换试验，每次试验均应正常。
3、系统竣工验收主要抽检情况见下表：
竣工验收主要抽检项目表
序号
系统及内容
抽查比例
操作次数
1
火灾报警控制器
≤5台
全抽

1~2
6~10台
5台
≥10台
30%~50%，不少于5台
2
火灾探测器
≤100只
10只

≥100只
5%~10%，不少于10只
3
室内
消火
栓
工作泵、备用泵

1~3
控制室内操作启、停泵

1~3
消火栓处操作启泵按扭
5%~10%

4
自动喷水灭火系统
工作泵、备用泵

1~3
控制室内操作启、停泵

1~3
水流指示器
10%~30%

5
卤代烷、泡沫等灭火系统
人工启动和紧急切断
20~30%
1~3
联动控制设备
20~30%
1~3
喷放试验
一个保护区

6
电动防火卷帘门
10~20%

7
通风空调和防排烟设备
10~20%

8
消防电梯自动和人工控制

1~2
9
火灾
事故
广播
设备
消防控制室选层广播
10~20%

共用扬声器强行切换
10~20%

备用扩音机控制功能
10~20%

10
消防通讯设备
对讲电话

1~3
电话插孔
5%~10%

外线电话与“119台”

1~3

（二）自动喷淋灭火系统
本系统调试、验收内容包括下列：
1、系统供水水源；
2、室外给水管网的进水箱管径及供水能力，检查消防水箱和水池容量；
3、系统流量、压力试验；
4、消防泵房及消防水泵；
5、消防水泵接合器数量及进水管位置；
6、管网；
7、报警阀组及喷头；
（三）、气体灭火系统
本系统调试、验收内容包括下列场所和设备：
1、防护区和贮瓶间；
2、系统设备和灭火剂输送管道；
3、与气体灭火系统联动的有关设备；
4、有关的安全设备。
三、 消防工程中常见质量问题及预防措施
（一）、室内消防管道及设备安装
1、喷洒管道拆改严重
预防措施：各专业工序应安装协调好，并有总体安排；
2、喷洒头处有渗漏现象
预防措施：封吊顶前必须试压，办理隐蔽工程验收手续。
3、喷淋头与吊顶接触不牢，护口盘偏斜
预防措施：支管末端弯头处加卡件固定，校核支管尺寸，按设计施工。
4、喷淋头不成排或行
预防措施：安装必须拉线施工。
5、水流指示器工作不灵活
预防措施：安装方面必须正确，电接点不应有氧化物。
6、开设喷洒系统测试时喷头工作中堵塞
预防措施：安装喷头前做冲洗或吹洗工作。
7、水泵接合器不能加压
预防措施：检查阀门是否开启，单向阀必须安装正确，检查盲板有否拆除。
8、消火栓门关闭不严
预防措施：安装时必须找正，同时检查栓箱门材料的强度是否符合设计要求。
9、消火栓阀门关闭不严
预防措施：将管道冲洗干净，阀座不应有杂物。
（二）、消防自动报警系统
1、探测器及手动报警器的盒子有破口，盒子过深及安装不牢固等现象
预防措施：应将盒子口收平齐，安装牢固，如有不合格现象应及时修理好。
2、导线编号混乱、颜色不统一
预防措施：根据产品技术说明书的要求，按编号进行查线，并将标注清楚的异型端子编号管装牢，相同回路的导线应颜色一致。
3、导线压接松动，反圈，绝缘电阻值低
预防措施：重新将压接不牢的导线压牢固，反圈的应顺时针方向调整过来，绝缘电阻值低于标准值的应找出原因，否则不准投入使用。
4、安装位置距墙、吊顶不符合要求
预防措施：按消防规范规定执行。
5、探测器与灯位、通风口等距离不符合要求
预防措施：同设计人员及有关方面进行协商调整。
6、端子箱固定不牢固，暗装箱贴脸四周有破口、不贴墙
预防措施：重新安装牢固、贴脸破损进行修复， 损坏严重应重新更换。与墙贴不实的应找一下墙面是否平整，修平后再安装端子箱。
7、压接导线时，摇测各回路的绝缘电阻，造成调试困难时
预防措施：拆开压接导线重新进行复核，直到准确无误为止。
8、基础槽钢不平直，超过允许偏差
预防措施：槽钢安装前进行调直，刷好防锈漆，再配合土建施工时，找好水平后固定牢固。
9、柜、盘、箱的平直度超出允许偏差
预防措施：及时纠正。
10、柜（盘）、箱的接地导线截面不符合要求、压接不牢
预防措施：按要求选用接地导线，压接时应配好防松垫圈且压接牢固，并做明显接地标记，以便于检查。
11、探测器、柜、盘、箱等被泥浆污染
预防措施：将其清理干净。
12、运行中出现误报
预防措施：检查接地电阻值是否符合要求、是否有虚接现象，直到调试正常为止。
