常见贴片电阻其阻值读值表.doc

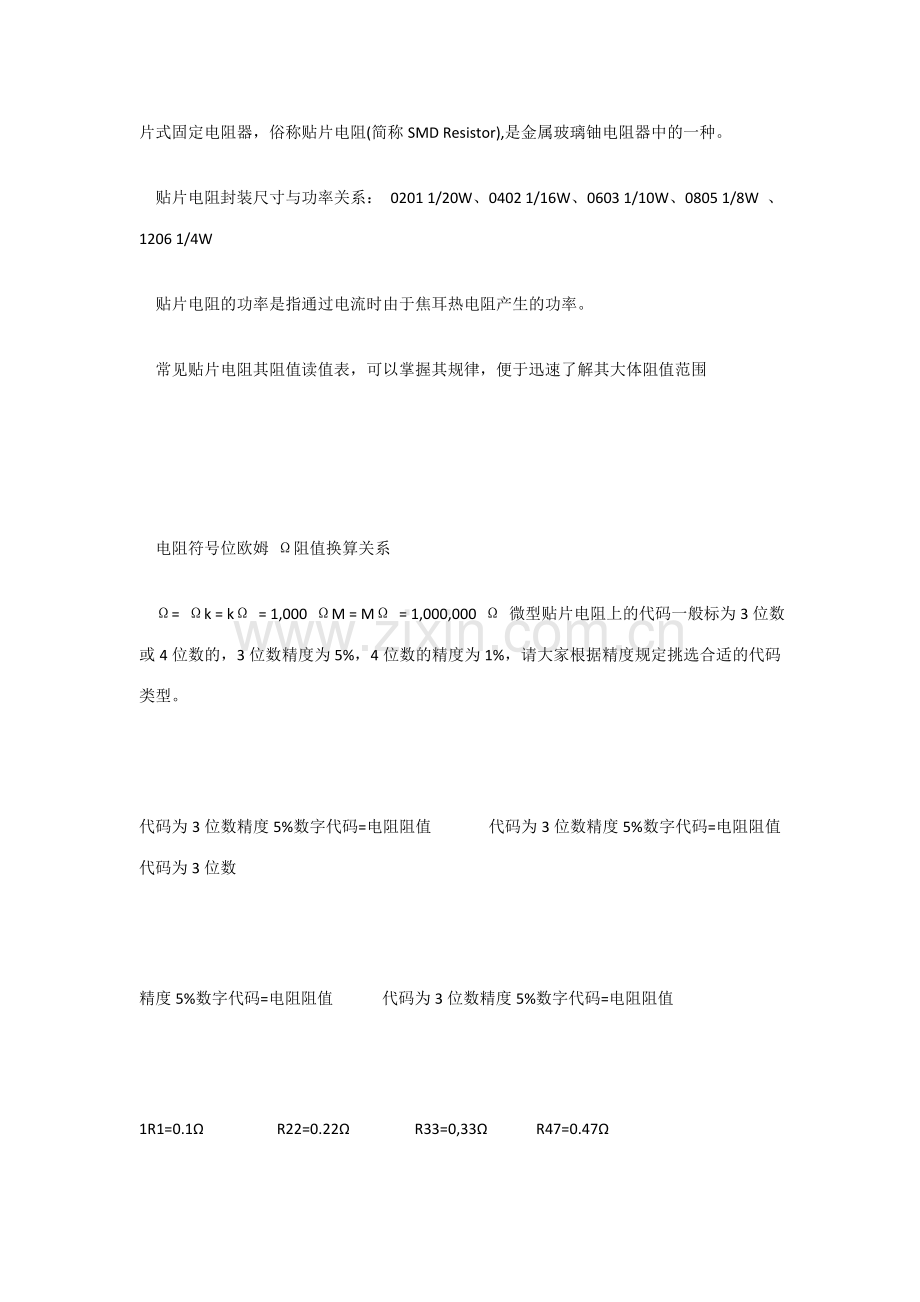

片式固定电阻器，俗称贴片电阻(简称SMD Resistor),是金属玻璃铀电阻器中的一种。

贴片电阻封装尺寸与功率关系： 0201 1/20W、0402 1/16W、0603 1/10W、0805 1/8W 、1206 1/4W

贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。

常见贴片电阻其阻值读值表，可以掌握其规律，便于迅速了解其大体阻值范围

电阻符号位欧姆 Ω阻值换算关系

Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω 微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度规定挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值 代码为3位数精度5%数字代码=电阻阻值 代码为3位数

精度5%数字代码=电阻阻值 代码为3位数精度5%数字代码=电阻阻值

1R1=0.1Ω R22=0.22Ω R33=0,33Ω R47=0.47Ω

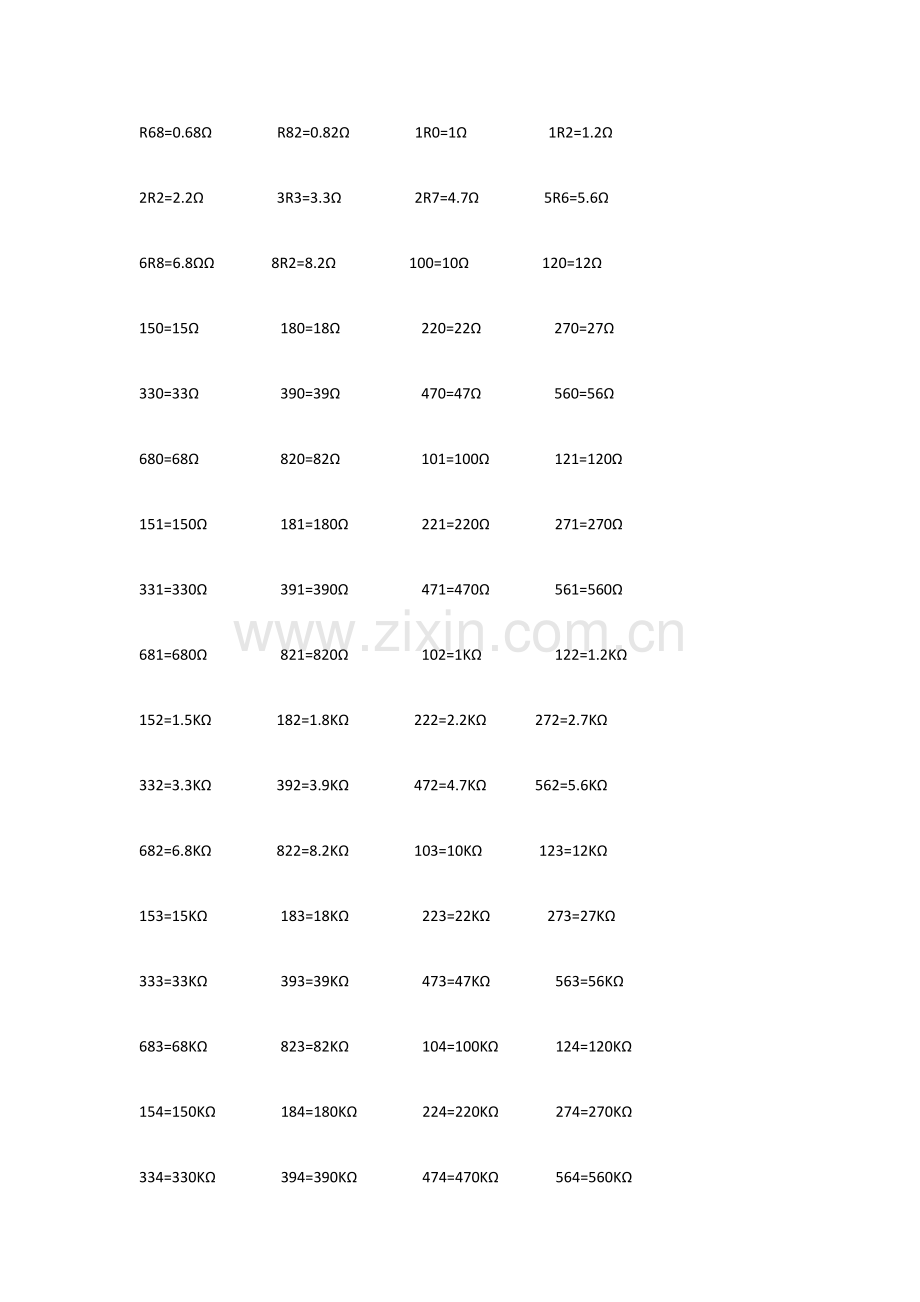

R68=0.68Ω R82=0.82Ω 1R0=1Ω 1R2=1.2Ω

2R2=2.2Ω 3R3=3.3Ω 2R7=4.7Ω 5R6=5.6Ω

6R8=6.8ΩΩ 8R2=8.2Ω 100=10Ω 120=12Ω

150=15Ω 180=18Ω 220=22Ω 270=27Ω

330=33Ω 390=39Ω 470=47Ω 560=56Ω

680=68Ω 820=82Ω 101=100Ω 121=120Ω

151=150Ω 181=180Ω 221=220Ω 271=270Ω

331=330Ω 391=390Ω 471=470Ω 561=560Ω

681=680Ω 821=820Ω 102=1KΩ 122=1.2KΩ

152=1.5KΩ 182=1.8KΩ 222=2.2KΩ 272=2.7KΩ

332=3.3KΩ 392=3.9KΩ 472=4.7KΩ 562=5.6KΩ

682=6.8KΩ 822=8.2KΩ 103=10KΩ 123=12KΩ

153=15KΩ 183=18KΩ 223=22KΩ 273=27KΩ

333=33KΩ 393=39KΩ 473=47KΩ 563=56KΩ

683=68KΩ 823=82KΩ 104=100KΩ 124=120KΩ

154=150KΩ 184=180KΩ 224=220KΩ 274=270KΩ

334=330KΩ 394=390KΩ 474=470KΩ 564=560KΩ

684=680KΩ 824=820KΩ 105=1MΩ 125=1.2MΩ

155=1.5MΩ 185=1.8MΩ 225=2.2MΩ 275=2.7MΩ

335=3.3MΩ 395-3.9MΩ 475=4.7MΩ 565=5.6MΩ
