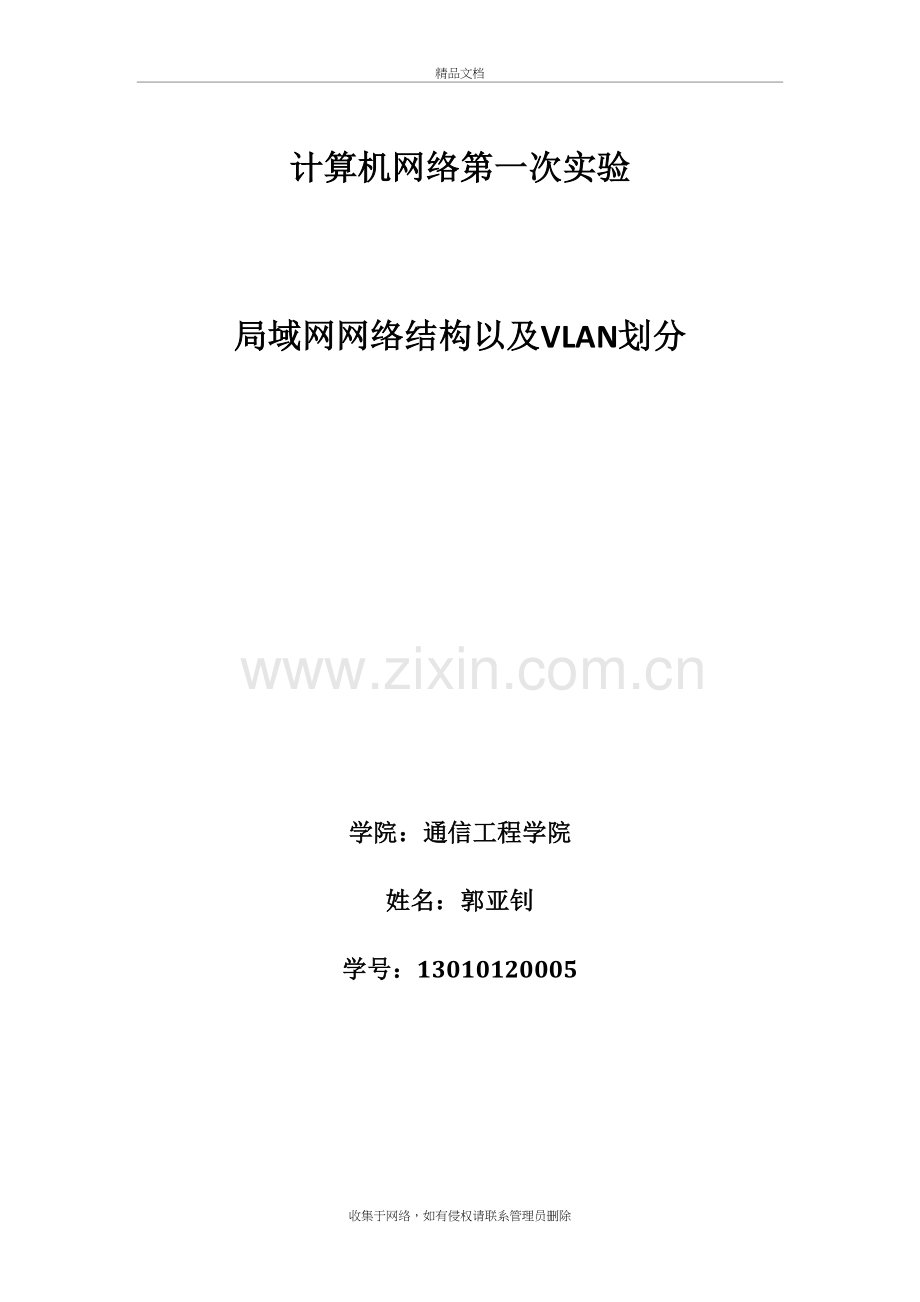

计算机网络第一次实验

局域网网络结构以及VLAN划分

学院：通信工程学院
姓名：郭亚钊
学号：13010120005

一、 实验目的
a) 了解局域网中的基本概念及基本命令
b) 了解Vlan的概念及作用
c) 了解交换机的Vlan接口类型
d) 了解Vlan标签协议802.1Q
e) 了解Vlan的实际应用

二、 实验概述
局域网网络结构的划分原理：
局域网中简单网络结构的划分是通过VLAN技术划分的。VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。在共享式的以太网上，每个设备都处于一个广播域中，而划分VLAN的主要作用就是为每个终端隔离广播域，从而构建便捷安全的局域网网络结构。
广播域（ Broadcast Domain）：

如图，在共享式的以太网上，每一个终端设备都处于一个广播域中。
为什么需要分割广播域？：

如图，在不划分广播域的前提下，终端A如果希望项同局域内的终端B发送信息，终端A把需要传送的信息帧会向处于共享式以太网的每一个终端广播，而除了目标终端B外的所有终端都需要对广播信息进行处理并返回回执信息，这无疑对终端资源及带宽资源极大的浪费，而分割广播域的目的就是为了最大程度的减少对终端资源及带宽资源的浪费。
广播信息真是那么频繁出现的吗？：
如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并且对网络中的主机带来额外的负担。因此，在设计VLAN时，需要注意如何才能有效地分割广播域。
如何分割广播域？：
1、 使用路由器；
2、 使用VLAN划分网络结构。

三、 实验原理
单机VLAN的工作：

跨交换机VLAN的工作：

VLAN技术的工作原理：
VlAN的工作原理是通过设置不同的端口以及在信息报文中添加携带标签信息的数据帧以控制信息帧的广播途径。

四、 实验结果
实验一：在星型网络里构造VLAN
结构图：

运行截图：
PC1 -> PC2：

PC1 -> PC3：

实验二：在3节点的树型网络里构造VLAN
结构图：

运行截图：
PC5 -> PC6：

PC5 -> PC7：

五、 结果分析

六、 心得体会
