常用电子管管脚接线图

精品文档

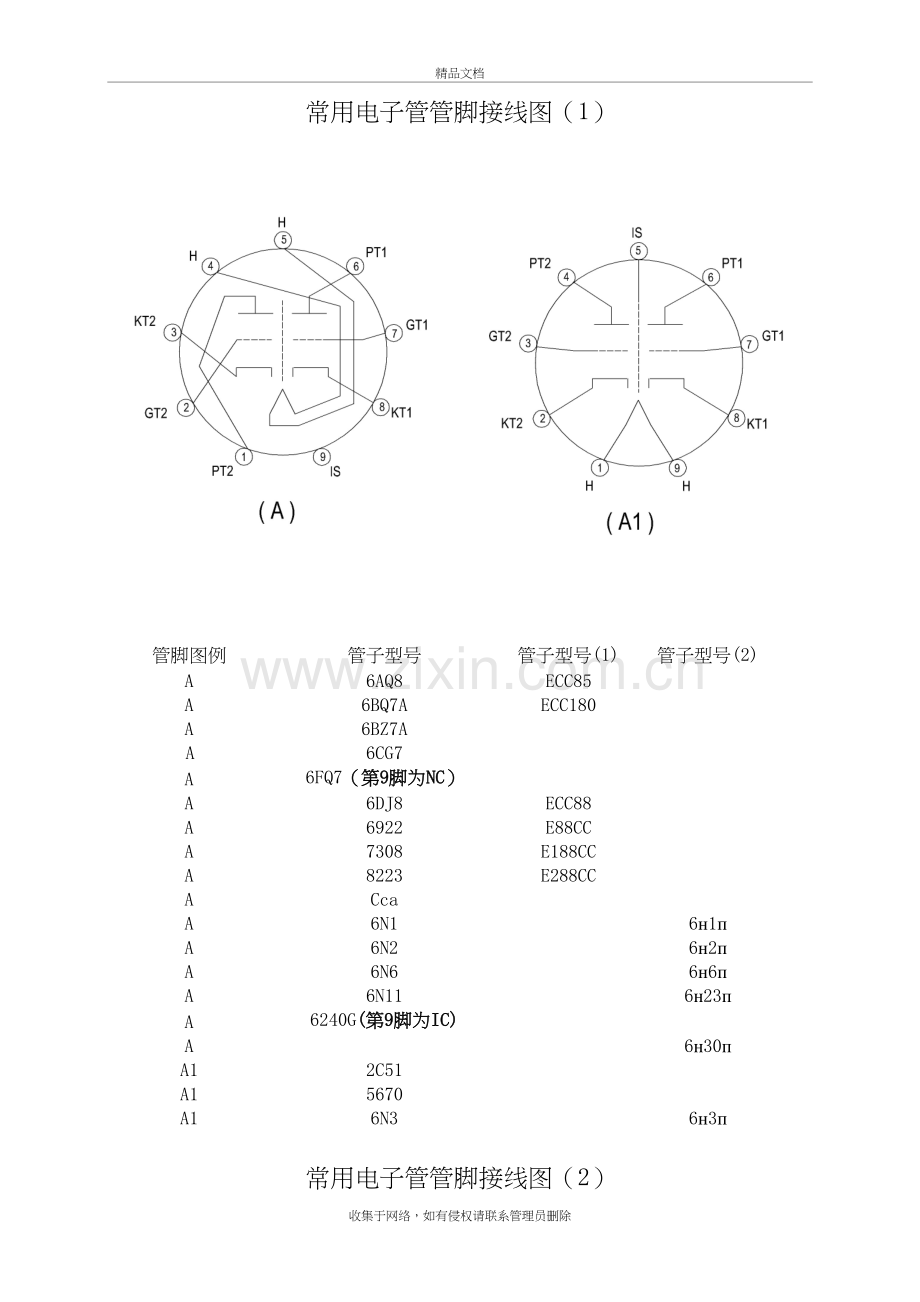

常用电子管管脚接线图（1）

管脚图例
管子型号
管子型号(1)
管子型号(2)
A
6AQ8
ECC85

A
6BQ7A
ECC180

A
6BZ7A

A
6CG7

A
6FQ7（第9脚为NC）

A
6DJ8
ECC88

A
6922
E88CC

A
7308
E188CC

A
8223
E288CC

A
Cca

A
6N1

6н1п
A
6N2

6н2п
A
6N6

6н6п
A
6N11

6н23п
A
6240G(第9脚为IC)

A

6н30п
A1
2C51

A1
5670

A1
6N3

6н3п

常用电子管管脚接线图（2）

管脚图例
管子型号
管子型号(1)
管子型号(2)
B
12AT7
ECC81

B
12AU7
ECC82

B
12AX7
ECC83

B
12BH7

B
5751

B
5814A

B
6201
E81CC

B
6189
E82CC

B
6681
E83CC

B
7025

B
12AY7

6н4п
B

ECC99

B

E80CC

B
6N4

B
6N10

B
2025

B1
5687

B1
7119
E182CC

常用电子管管脚接线图（3）

管脚图例
管子型号
管子型号(1)
管子型号(2)
C
6SL7GT

C
5691

C
6SN7GT

C
5692

C
6N8P

6н8с
C
6N9P

6н9с
C

ECC33

C
6AS7G

C
6080

C
6N5P

6н5с
C
6N13P

6н13с
C
6BX7GT

C
6BL7GTA

D
6BQ5
EL84

D
7189

D
6P14

6п14п

常用电子管管脚接线图（4）

管脚图例
管子型号
管子型号(1)
管子型号(2)
E
6F6GT

E
6L6G

E
6L6GC

E
6V6GT

E
5881

E
6550A

E
KT88（第1脚为BC）

E
KT66

E
1614

E
7581A

E
6P3P

6п3с
E
6P6P

6п6с
E
6G-B8

F
2A3

F
2c4c

F
45

F
50

F
300B

F
4300B

常用电子管管脚接线图（5）

管脚图例
管子型号
管子型号(1)
管子型号(2)
G
211

G
845

H
EL34
6CA7

常用电子管管脚接线图（6）

管脚图例
管子型号
管子型号(1)
管子型号(2)
I
7027A

K
7868

常用电子管管脚接线图（7）

管脚图例
管子型号
管子型号(1)
管子型号(2)
L
807

L
FU-7

г-807
M
6AU6
EF94

M
6BA6
EF93

M
6BD6

M
6J4

6ж4п
M
6J5

6ж5п

常用电子管管脚接线图（8）

管脚图例
管子型号
管子型号(1)
管子型号(2)
M1
6AG5
EF96

M1
6AK5
EF95

M1
6BC5

M1
6J1

6ж1п
M1
6J3

6ж3п
N
6267
EF86

N
6J8

6ж32п
常用电子管管脚接线图（9）

管脚图例
管子型号
管子型号(1)
管子型号(2)
N1
6BX6
EF80

N1
6EJ7
EF184

O
6SJ7GT

O
5693

O
6J8P

6ж8с

常用电子管管脚接线图（10）

管脚图例
管子型号
管子型号(1)
管子型号(2)
P
5AR4
GZ34

P
5V4G

P
5Z4GT
GZ30

P

GZ32

P

GZ33

P

GZ37

P
U54

P
5Z4P

5ц4с
Q
5U4G

Q
5U4GB

Q
5Z3P

5ц3с
常用电子管管脚接线图（11）

管脚图例
管子型号
管子型号(1)
管子型号(2)
R
5R4GY

R
5Y3GT

R
274B

R
5Z2P

S
5Z3

S
80

常用电子管管脚接线图（12）

管脚图例
管子型号
管子型号(1)
管子型号(2)
T
6CA4
EZ81

T

EZ80

U
6X4
EZ90

常用电子管管脚接线图（13）

管脚图例
管子型号
管子型号(1)
管子型号(2)
U1
6Z4

6ц4п
V
7591

常用电子管管脚接线图（14）

管脚图例
管子型号
管子型号(1)
管子型号(2)
W
6AN8

X
6BL8
ECF80

X
6U8A
ECF82

常用电子管管脚接线图（15）

管脚图例
管子型号
管子型号(1)
管子型号(2)
Y
7199

注：
F----灯丝 G----栅极 G1----控制栅 G2----帘栅极 G3----抑制栅极或集射屏 H----热丝 K----阴极 P----屏极
IC----管内没有电极连接的空脚，但管座上的焊片不能作中继连接端子用。
IS----管内屏蔽。
NC----管内没有电极连接的空脚，可作连接端子用。
