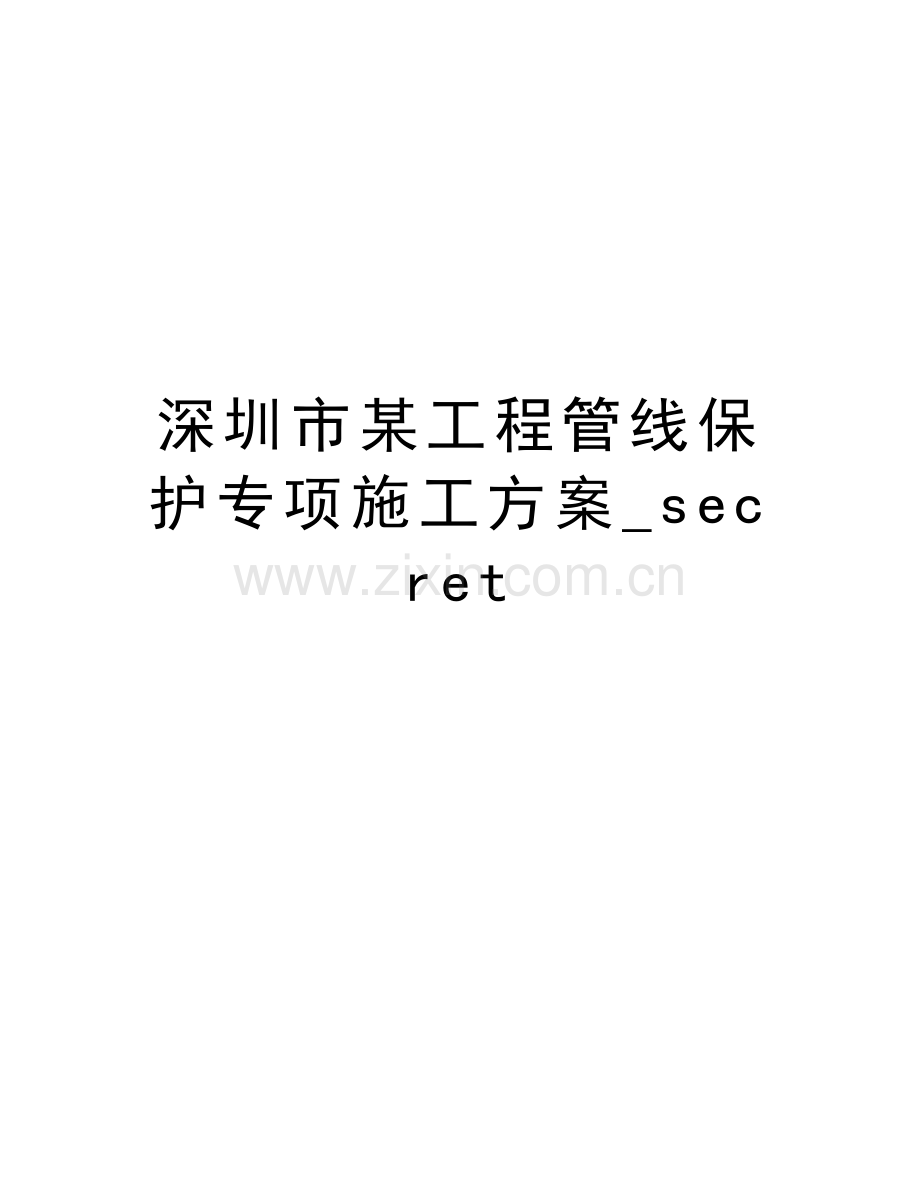

深圳市某工程管线保护专项施工方案-secret讲课教案.doc

资源描述

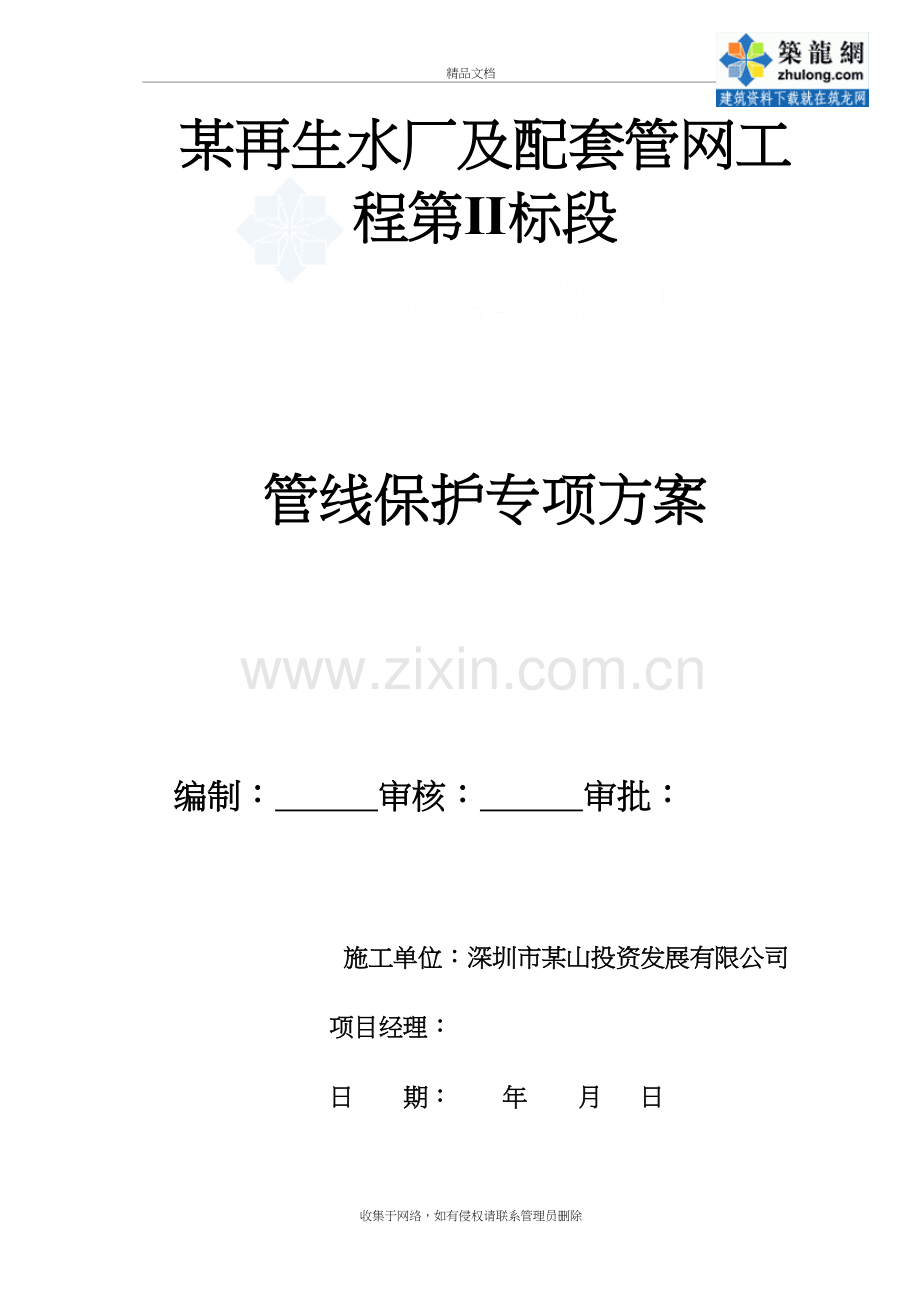

深圳市某工程管线保护专项施工方案_secret 精品文档某再生水厂及配套管网工程第Ⅱ标段管线保护专项方案编制：审核：审批：施工单位：深圳市某山投资发展有限公司项目经理：日期：年月日管线保护专项方案一、工程概况本工程为某再生水厂配套管网系统，干管规模按照远期为5.0万m3/d规模一次建成。近期实施某再生水厂向大运中心及周边地区提供环境景观、市政杂用水段，包括从神仙岭水库至大运中心的备用水源输水管，并为远期龙岗中心城及宝龙工业区预留接口。本标段设计起点桩号HG0+000至终点桩号HG5+112.7，管线全长5.974km。本标段主要位于宝荷路、黄阁路、龙翔大道、赛场路等路段，沿线管道穿过绿化带，深惠立交、道路路肩、路面等。项目沿线地下、地下管线众多，但不成系统，管线错综复杂情况严重。沿线分布着给水管道、污水管道、雨水管道、燃气管道、电力管道、电信管道、工业管道等，分布错综复杂。二、施工区域中原有地下管线的处理程序如下：三、地下管线处理前的准备工作 1、现场情况咨询向业主及监理单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。如有可能，请他们提供相应的图纸资料，以此作为制定地下管线处理方案的依据。 2、制定作业方案施工前必须制定完整的作业方案，标记沿线需要保护及迁移的位置、管线长度如见下图：沿线管线保护、迁移一览表序号节点位置管线规格及名称长度（米）与管线走向平面位置关系主要保护措施备注一雨水管道 1 JDK15-JDK19 雨水管DN1700更改为3根DN1000 正交更改、迁移 2 JDK17-JDK19 雨水管DN100 保护长度6m 正交悬吊、支撑 3 JDK44-JDK45 雨水管DN1200 保护长度9m 正交、斜交悬吊、支撑 4 JDK54-JDK55 雨水管DN600 保护长度8m 平行钢板桩支护 5 JDK57-JDK58 雨水管DN500 保护长度8m 正交悬吊、支撑 6 JDK68-JDK69 雨水管DN500 保护长度6m 正交悬吊、支撑 7 JDK77 雨水管DN300 保护长度8m 正交悬吊、支撑 8 JDK78-JDK79 雨水管DN500 保护长度8m 正交、斜交悬吊、支撑 9 JDK87-JDK88 雨水管DN150 保护长度6m 正交、斜交悬吊、支撑 10 JDK88-JDK789 DN4500X3000 保护长度6m 正交悬吊、支撑 11 JDK114-JDK115 雨水管DN1500 保护长度10m 正交、斜交悬吊、支撑 12 JDK116-JDK117 雨水管DN500 保护长度10m 正交、斜交悬吊、支撑 13 JDK119 雨水管DN300 保护长度6m 正交悬吊、支撑 14 JDK120-JDK121 雨水管DN300 保护长度6m 正交悬吊、支撑 15 JDK121-JDK122 雨水管DN300 保护长度6m 正交悬吊、支撑 16 JDK121-JDK122 雨水管DN200 保护长度6m 正交、斜交悬吊、支撑 17 JDK122-JDK123 雨水管DN300 保护长度6m 正交、斜交悬吊、支撑 18 JDK122-JDK123 雨水管DN200 保护长度6m 正交悬吊、支撑 19 JDK123 雨水管DN500 保护长度6m 正交悬吊、支撑二给水管道 20 JDK95-JDK96 给水管DN200向上迁0.8m 正交迁移 21 JDK17-JDK20 给水管DN150 保护长度45m 平行钢板桩支护 22 JDK19-JDK20 给水管DN150 保护长度6m 正交悬吊、支撑 23 JDK34-JDK35 给水管DN150 保护长度12m 正交、斜交悬吊、支撑 24 JDK46-JDK47 给水管DN1300 保护长度10m 正交、斜交悬吊、支撑 25 JDK47-JDK48 给水管DN800 保护长度10m 正交、斜交悬吊、支撑 26 JDK49-JDK50 给水管DN1000 保护长度6m 正交悬吊、支撑 27 JDK53-JDK54 给水管DN1000 保护长度6m 正交悬吊、支撑 28 JDK67-JDK68 给水管DN200 保护长度5m 正交悬吊、支撑 29 JDK71-JDK72 给水管DN200 保护长度8m 正交悬吊、支撑 30 JDK74-JDK75 给水管DN200 保护长度10m 正交悬吊、支撑 31 JDK82 给水管DN1000 保护长度6m 平行钢板桩支护 32 JDK110-JDK111 给水管DN100 保护长度6m 正交悬吊、支撑 32 JDK118-JDK119 给水管DN100 保护长度6m 正交悬吊、支撑三 33 JDK23-JDK24 燃气管DN100 保护长度5m 正交悬吊、支撑 34 JDK31-JDK32 燃气管DN700 保护长度6m 正交悬吊、支撑 35 JDK52-JDK53 燃气管DN200 保护长度8m 正交悬吊、支撑 36 JDK54-JDK55 燃气管DN200 保护长度8m 正交悬吊、支撑 37 JDK74-JDK75 燃气管DN100 保护长度10m 正交、斜交悬吊、支撑 38 JDK100-JDK101 燃气管DN150 保护长度8m 平行钢管、板桩支护 39 JDK109-JDK110 燃气管DN150 保护长度6m 正交悬吊、支撑四 40 JDK54-JDK55 污水管DN300 保护长度8m 正交悬吊、支撑 41 JDK118-JDK119 污水管DN200 保护长度6m 正交悬吊、支撑五电信管道 42 JDK26-JDK27 电信管DN400X100向路边迁移0.7米正交悬吊、支撑 43 JDK27-JDK28 电信管DN400X100向路边迁移1.0米正交悬吊、支撑 44 JDK23-JDK24 电信管DN400X100 保护长度5m 正交悬吊、支撑 45 JDK52-JDK53 电信管DN600X250 保护长度8m 正交悬吊、支撑 46 JDK56-JDK57 电信管DN550X100 保护长度8m 正交悬吊、支撑 47 JDK74-JDK75 电信管DN850X250 保护长度10m 正交、斜交钢板桩支护 48 JDK90-JDK91 电信管DN800X220 保护长度6m 正交悬吊、支撑 49 JDK97-JDK98 电信管DN490X340 保护长度6m 正交悬吊、支撑 50 JDK109-JDK110 电信管DN800X100 保护长度6m 正交悬吊、支撑 51 JDK123-JDK126 电信管DN220X100 保护长度50m 平行钢板桩支护六电力管道道 52 JDK10-JDK12 电力管DN350X150 保护长度40m 平行、斜交钢板桩支护 53 JDK24-JDK25 电力管DN1000X1000 保护长度65m 平行钢板桩支护 54 JDK40-JDK41 电力管DN1000X500 保护长度9m 正交悬吊、支撑 55 JDK41-JDK42 电力管DN1000X500 保护长度6m 正交悬吊、支撑 56 JDK46-JDK47 电力管DN900X800 保护长度10m 平行、斜交钢板桩支护 57 JDK57-JDK58 电力管DN300X150 保护长度8m 正交悬吊、支撑 58 JDK70-JDK72 电力管DN30 保护长度8m 平行钢板桩支护 59 JDK71-JDK72 电力管DN320X150 保护长度8m 正交悬吊、支撑 60 JDK74-JDK75 电力管DN1050X150 保护长度10m 平行、斜交钢板桩支护 61 JDK77-JDK78 电力管DN320X150 保护长度8m 正交悬吊、支撑 62 JDK88-JDK89 电力管DN1000X1100 保护长度6m 正交悬吊、支撑 63 JDK91-JDK96 电力管DN500X300 保护长度6m 正交悬吊、支撑 64 JDK95-JDK96 电力管DN1000X159 保护长度6m 正交悬吊、支撑 65 JDK96-JDK97 电力管DN780X250 保护长度6m 正交悬吊、支撑 66 JDK100-JDK108 电力管DN50 保护长度220m 平行钢板桩支护 67 JDK108-JDK109 电力管DN150 保护长度10m 正交悬吊、支撑 68 JDK109-JDK110 电力管DN50 保护长度6m 正交悬吊、支撑 69 JDK110-JDK111 电力管DN400X300 保护长度6m 正交悬吊、支撑 70 JDK100-JDK112 电力管DN350X150 保护长度65m 平行钢板桩支护 71 JDK111-JDK112 电力管DN350X150 保护长度30m 平行、斜交钢板桩支护悬吊四、施工方法及处理程序 1.探沟开挖（1）确定管线位置的方法一般是开挖探沟，同时也可进行无线探测来确定地下管线的位置。确定管线位置前施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域。探沟开挖必须使用人工。成立40人的探沟开挖及管线保护施工队，专门负责探沟开挖工作。5－8人为一组，设组长一名，组长负责本组人员的安全及文明施工，同时，负责检查组员所挖电缆是否被破坏，发现问题及时上报施工员。开挖时必须小心，用铁锨轻轻挖掘，不得用镐。发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。（2）采用开挖探沟的方式，首先沿施工现场周边（距边线1-2米）开挖四条探沟，再根据业主提供的地下管线方位及周边开挖的四条探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟。探沟的宽度为0.6米，总体深度不小于0.8米，但在道槽区域其深度应在土基面以下0.3米。探沟开挖深度不低于0.8米，宽度不小于0.5米（如发现地下管线时需扩大范围），开挖时重点放在电缆井、过路保护管、过路盖板、用电设施、监控设施附近。在整个施工区内及排水沟开挖范围内呈“之”字形进行，探沟范围应超出施工边界外1米。（3）在开挖过程中，发现地下管线要及时报告现场工程师（必要时报业主及监理），在现场工程师的监视下轻轻扩宽范围，探明管线的种类、规格、根数、走向和深度并作记录。同时要采取清理周边大块石渣土块，用细土托住管线底部（不得使其悬空），上用木板封盖，插上彩旗作标记，专人负责监护等重点防护措施。将路面路肩及排水沟范围内所发现的地下管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出的电缆旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报监理、业主相关部门进行确认，确定保护方案进行保护或迁移。作业班组实行交接班制度，班长负责记录当班的工作部位、工作内容、电缆状况，下班对上班的电缆情况进行检查确认。施工段与施工操作人员相统一，以便一旦造成电缆损坏等事故追查当事人的责任。夜间开挖时要有足够的照明，无电缆及管线地段，探沟开挖后就地掩埋回填，并夯实，防止扬尘。（4）探沟开挖完毕后将所挖出的管线的种类、规格、走向及深度等绘出管线埋设分布图，上报业主和监理，并及时请相关部门进行确认验收，制定保护方案。需要迁移的按使用单位要求进行迁移保护。根据业主要求进行分类处理（处理方式分为三类：原地保护处理、迁移、废除），对于原地保护处理、迁移两类的管线，均须根据设计单位提供的施工图进行施工。 2、管线开挖（1）管线开挖必须采用人工开挖，作业前进行技术交底，避免野蛮施工。（2）需要保护、加固处理的管线必须全部挖出曝露，不得遗漏；需要改线、废除的管线视情况全部或部分挖出。（3）沟槽宽度及深度要满足线缆保护的需要。（4）挖出曝露的线缆不得悬空，沟槽内清洁，无杂物、块石等。（5）要做好沟槽排水措施，可挖设临时排水沟、集水坑等，降雨后立即组织排水。（6）加强现场值班管理力度，做到防偷盗、防破坏。 3、应急预案电缆、光缆挖断，通讯线路故障等事故的应急预案（1）加强教育，使作业人员掌握操作规程，清楚损坏管线后对管线所属单位及给操作者本人带来的严重后果。（2）严格开挖成果验收程序，当探沟开挖一段（根据现场实际情况或5米，或3米），由区域当班施工员组织验收，记录清楚开挖区域、作业人员、管线状态（是否破损及老化程度、颜色等），同时操作者、区域当班施工员、监理工程师签字确认。（3）由项目部主管施工员、电工和安全工程师组成管线应急抢修组，一旦发生电缆、光缆挖断，通讯线路故障等事故，项目部区域当班施工员在5分钟之内电话通知给安全工程师、监理工程师、管线所属单位。组织人员管线所属单位专业工程师的要求进行抢修恢复，将损失减小到最低程度。抢修组成员应保持通讯畅通。（4）管线修复完毕后，项目部组织人员及时对事故原因进行分析，制定整改措施，对作业人员进行教育，同时对相关责任人进行处理或批评教育。（5）与各管线所属单位等协调，配备足够的电缆等相关配件，确保紧急情况时的物资供应到位。 4、管线处理本工程根据实际情况地下管线处理分为两种情况：保护、改线。（1）对供水管、雨、污水管等不影响基础及基础底板施工的硬质管线需进行保护。首先区分其性质，向管线单位审定允许沉降值，同时开挖样洞，查明管线与基础底板的相对位置，直观了解管线走向和标高，对离沟槽基础净离较小的硬管，开挖管顶土方使之暴露，插入钢板桩加支撑板。在沟槽基础施工时，进行跟踪监测，使管线的位移在规定的范围之内。对围护结构的拨除，如贴近地下管，应采取边拨除边灌砂冲水填充。具体保护方式按设计单位确定的方案进行施工。（2）对光缆电缆等通讯电缆，宜采用常规手段，基础施工前，挖开管线或开挖样洞，使之暴露，沟槽基础开挖前，靠管线一侧，采用支撑技术，使之不产生位移。（3）对重大管线的保护：本工程有大于Ф200的煤气管，离基础边线很近，且其属于易燃易爆的管线，因此施工时得高度重视。施工时除采取一般性质硬管的保护措施外，还应采取如下措施：沟槽基础施工时先选择离管线较远的开挖，以取得相邻区域地下地质情况，以利操作人员初步掌握地下土层情况，根据不同土质层采用不施工方法，取得经验后，其它基础可选择最靠近管线的人工开挖施工。在土层没有被扰动的情况下，土层不会有变异，对机械开挖质量容易把握。有利于煤气管保护。保护的煤气高压管道与基础之间打入钢板桩，隔离因开挖基础工程产生的因力对管道的影响，施工结束保留钢板桩不得拔除。保护高压管道不准挖土至管底，只准露管面。监测点须设置永久性监测点，监测时段一天不少于二次。工程结束后，仍须定时监测，到稳定为止，监测点布置须与国家水准点联网，并绘制图纸，详细记录，资料上报煤气公司一份。（4）对于性质重要的管线，如军用、保密、卫星等不宜公开或管线图上未注明，且现场调查难以确认的管线，视现场具体情况确定。五、管线保护方案本工程处于交通量大的繁华路段，原来的地下管线复杂，施工时只能边挖边看。为使本工程早日竣工和保证施工质量，从完全角度考虑，如有管线，则按本方案进行保护。 1、管线保护目标工程施工全过程中应无地下管线责任事故。 2、管线保护责任制为了切实做好地下管线保护工作，强化“谁承包，谁负责”的原则，本工程实行地下管线保护责任制，项目经理为本工程的地下管线保护责任人。 3、管线保护组织机构及职责由项目部成立应急响应指挥部，负责指挥及协调工作。组长：张俭副组长：申清华、陆文强成员：程宜业、刘录猛、肖云良、张巧兴张俭：负责指挥，任务是发布抢险、抢救指令。申清华、陆文强：负责与有关管线监护单位共同制定相应的应急抢险、抢救方案。程宜业、刘录猛：任务是掌握了解事故情况，组织现场抢险、抢救工作。肖云良、张巧兴：负责维持现场秩序，做好当事人与周围人员的问讯记录工作。 4、管线保护的前期调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。（1）从技术上引起重视：我部技术负责人在制定施工组织设计方案时，已从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。（2）从施工过程引起重视：在施工前，首先根据地形及管线地形探测图，摸清现状各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。并插小木牌，小木牌标明管线名称、走向、埋深等。在用挖掘机进行沟槽开挖时，管线保护员、施工员随时监测，并指挥操作。在整个开挖过程中，各岗位均要有人到位，严禁擅自离岗。挖掘机驾驶员须有较高的业务水平，并有良好的配合意识，能坚决服从指挥。（3）如在施工路段有现状管线，则根据不同的管线性质，各管道材料情况，分别采取行之有效的保护措施，确保管线安全无事故。 5、管线保护管理措施 (1)、详细阅读，熟悉掌握设计，建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步搜集管线资料。在此基础上，对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监护人员到场），校对弄清地下管线的确切情况（包括标高、埋深、走向、规格容量、用途、性质、完好程度等），做好记录。（2）、编制工程施工组织设计时，把保护地下管线工作列为施工组织设计的主要内容之一，并在施工总平面布置图上标明影响施工和受施工影响的地下管线。（3）工程实施前，向有关单位提出监护的书面申请，办妥相关管线保护的手续。邀请相关单位对我们进行管线保护的相关交底，对施工现场地下管线的详细情况和专业单位对制定管线保护措施提供宝贵意见，并向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，并协助项目建立“保护地下管线责任制”，明确各级人员的责任。（4）落实保护地下管线的组织措施，管线单位委派管线保护专职人员协助本工程地下管线的监督保护工程，项目部现场管理人员与各施工队及各班组的兼职管线保护人，组成地下管线监护体系，严格按照监理公司审定批准的施工组织和经管线单位认定的保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌、警示牌。（5）对受施工影响的地下管线设置若干沉降观测点，工程实施中，定期观测管线的沉降情况，及时向建设单位和有关管线管理单位提供观测点布置图与沉降观测资料。（6）成立由建设单位、各管线管理单位和施工单位的有关人员参加的现场管线保护领导小组，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性。（7）工程施工中，严格按照经审定的施工组织设计与本方案技术措施的要求进行施工，各级管线保护负责人深入施工现场监护地下管线、督促操作（指挥）人员遵守操作规程，严禁违章操作、违章指挥和违章施工。（8）施工过程中发现管线现状与交底内容、样洞资料不符等异常情况时，立即通知建设单位和有关管线单位到场研究、商议补救措施，在未做出统一结论前，不得擅自处理或继续施工。（9）施工过程中发生意外情况，应严格安装本方案制订的应急预案处理。 6、管线保护施工方法（1）燃气管线保护 1、管线探明在节点JDK23 -JDK110段管线沟槽基坑开挖前，根据地形地下管线勘测图和沿线周边环境注示及燃气部门人员现场指定位置，采用人工开挖探明沟，直至燃气管完全暴露。 2、安放枕木垫块在明确燃气管走向后，沿燃气管上空架设型钢及其吊装组合系统，拼装前在其底部安放枕木垫块。枕木拟采用25cmx25cm方木分三层堆叠在原地面上，并在底部铺5cm厚黄砂。因垫块承受了吊装系统和架空管道的重量，故垫块安放尽可能远离基坑边 (根据现场情况决定），以保证基坑边坡稳定。 3、打设管桩由于沟槽基坑开挖面较大，因此考虑打设2排钢管桩。每排由两根D219mm的钢管组成，间距为80cm。钢管桩采用机械及人工配合打设，桩尖入基坑底下3m。 4、纵横向槽钢设置钢管桩打设完成后，在桩顶安放400x400x10mm铁板。铁板上安放2根20#槽钢（两块槽钢可在加工场焊接成工字形），采用φ8钢筋与两根钢管柱绑扎一个整体。纵向槽钢也采用两根[20#槽钢焊接而成，槽钢之间的连接采用每侧各3根、长度为50cm、直径20mm的钢筋帮条焊接。上述需焊接构件均在钢木加工车间加工完后运至现场组拼。机械吊装至横向槽钢，安放在柱顶，纵向槽钢的方向与燃气管走向保持一致。 5、燃气管保护燃气管完成暴露后，将燃气管托起，下面垫D48x3.5mm的脚手钢管，脚手钢与纵向槽钢之间采用D16的螺栓连接，脚手钢管、螺栓和纵向槽钢组成一个桥架，并通过调节螺栓来调整桥架高低。燃气管架空后，为防止损坏，采取24小时值班看管。 6、基坑开挖燃气管架空后，即可进行沟槽基坑开挖。燃气管及钢管桩周围1m范围内均采用人工挖土，以免破坏燃气管及扰动管桩。当基坑开挖至一定深度时，采用两根12#槽钢与螺栓水平固结于管桩上(详见附图)，以加强管桩的稳定性。 7、燃气管回填及落架管线沟槽完成铺设后，燃气管顶处采用黄砂水密法回填，回填时通知燃气管理部门人员至现场监督。回填密实后，即可拆除型钢及其吊装组合系统。 8、确保管线安全的保护措施（1）、燃气管线保护总体设想。 (1)建立组织体系，运用科学的管理手段、方法、做好管线保护工作，处理施工中管线事故。 (2)建立管线教育制度，加强施工人员对管线认识。 (3)实施管线交底制度。 (4)制定管线保护措施。（2）、管线保护及协调措施 (1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料。在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。 (2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至身强体壮操作工人层层安全交底，随即填写《管线交底卡》，建立“保护公用事业管线责任制”，明确各级人员的责任。 (3)机械开挖接近原有管线时，改用人工开挖，但仍应控制进展速度，杜绝野蛮施工。 (4)施工员在进场后经常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人擅自处理决定，会同业主、监理单位负责人共同确定，方能决定具体操作方案。 (5)在施工过程中，需要采取保护措施的应提前准备材料，制定周密的保护方案。 (6)对参与本工程施工的全体职工（包括外聘民工）进行保护公用事业重要性及损害公用管线危害性的宣传教育，组织职工学习管线管理部门颁布的文件，并要求职工在施工中严格遵守有关文件的规定。 (7)对受施工影响的地下管线设置若干数量的沉降观测点，基坑开挖时定期观测管线的沉降量，及时向业主和有产权管理单位提供观测点布置与沉降观测资料。 (8)施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，做到防患于未然。 (9)一旦发生管线损坏事故，在24小时内上报上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。 (10)对人为原因造成损坏地下管线事故，要认真吸取教训，并按“三不放过”的原则上进行处理。 (11)一旦管线损坏，施工单位必须立即通知燃气管理部门抢修，同时上报监理、业主，及时组织力量抢修。（2）电力管线保护 1、管线探明在节点JDK10 -JDK112段管线沟槽基坑开挖前，根据地形地下管线勘测图和沿线周边环境注示及电力部门人员现场指定位置，采用人工开挖探明沟，直至电力管完全暴露。 2、安放枕木垫块在明确电力管走向后，沿电力管上空架设型钢及其吊装组合系统，拼装前在其底部安放枕木垫块。枕木拟采用25cmx25cm方木分二排堆叠在原地面或砼支墩上，并在底部铺5cm厚黄砂。因垫块承受了吊装系统和架空管道的重量，故垫块安放尽可能远离基坑边 (根据现场情况决定），以保证基坑边坡稳定。 3、纵横向槽钢设置枕木安放完成后，打设3排钢管桩。每排由两根D219mm的钢管组成，间距为80cm。钢管桩采用机械及人工配合打设，桩尖入基坑底下大于2.5m。在枕木上安放3根10#工字钢或槽钢，固定后采用φ14花兰螺丝吊索把电力管悬吊起来。机械吊装至横向槽钢，安放在枕木顶，纵向槽钢的方向与电力管走向保持一致。当电力管被悬吊固定后，再进行沟槽基坑开挖。 4、电力管保护电力管完成暴露后，将电力管托起，下面垫D48x3.5mm的脚手钢管，脚手钢与纵向槽钢之间采用D16的螺栓连接，脚手钢管、螺栓和纵向槽钢组成一个桥架，并通过调节螺栓来调整桥架高低。电力管架空后，为防止损坏，采取24小时值班看管。 5、基坑开挖电力管架空后，即可进行沟槽基坑开挖。电力管及钢管桩周围1m范围内均采用人工挖土，以免破坏电力管及扰动管桩。当基坑开挖至一定深度时，采用两根10#槽钢与螺栓水平固结于管桩上(详见附图)，以加强管桩的稳定性。电力管线保护横断面（3）架空的高压线路保护方案施工现场内遇到电压在380V及以上的高压线路时，必须做安全防护。在高压线路的下方搭钢管防护架，立管埋入地下0.8m深，立管间距1.5m，扫地杆距地面高0.2m，水平杆间距1.6m，钢管防护架高度搭至距高压线1.5m时，换用直径Φ100mm以上竹杆搭设，高度超过高压线1.5m后，将双排架体连结，上面铺竹胶板。防护架纵向长度超过0.6m时，设斜撑。剪刀撑的间距为6m。竹胶板防护架高度超过8m时，设风高压线竹杆缆绳，缆绳用Φ12钢丝绳，一端与水平杆剪刀撑钢立管防护架联接，另一端固定在地锚上地坪。（4）其它管线保护方案根据我部沟槽开挖的深度（约2-4m）及宽度（约2-6m）时，沟槽基坑开挖后，对暴露或接近暴露的管线，应提前做好准备，及时予以防护。根据管线的种类，材质走向和位置，可分别选用以下几种方法防护。 1、隔离法：（平行管线保护措施）依据设计图纸的支护方法，可采用拉森钢板桩形成隔离体，限制地下管线周围的土体位移、挤压或振动管线。这种方法适合管线埋深较大而又临近结构基础或基坑的情况。对于管线埋深不大的也可采用隔离槽的方法，隔离槽可挖在施工部位与管线之间，也可在管线部位挖，即将管线挖出悬空。隔离槽一定要挖深至管线底部下一层，才能起到隔断挤压力和震动力的作用。结合此方法适用于我部沿线平行于管线的给水、污水、雨水、电力、电信、燃气管线等其它管线保护。详见管线保护示意图 2、悬吊法：（相交管线保护措施）根据开挖出一些暴露于基坑内的管线或因土体可能产生较大位移而用隔离法将管道挖出的，中间不宜设支撑的，可用悬吊法固定管线。要注意吊索的变形伸长以及吊索固定点位置影不受土体的影响。悬吊法管线受力、位移明确，并可以通过吊索不断调整管线的位移和受力点。结合此方法适用于我部沿线相交管线的给水、污水、雨水、电力、电信、燃气管线等其它管线保护。详见管线保护示意图 3、支撑法：（相交管线保护措施）对于土体可能发生较大沉降而造成管道悬空的，可沿线设置若干支撑点支撑管线。支撑体可考虑是临时的，如打设支撑桩、砖支墩、沙袋支撑等；也可以是永久性的，对于前者，设置时要考虑拆除时的方便和安全，对于后者一般结合永久性建筑物进行。此方法适用于给水、污水、雨水、电力、电信、燃气管线等其它管线保护。详见管线保护示意图 4、土体加固法：顶管、沉井施工中，可能由于土体超挖和坍塌而导致地面沉降和土体位移的，可以采用注浆加固土体的办法。一是施工前对地下管线与施工区之间的土体进行注浆加固；二是施工结束后对管壁或井壁松散土和空隙进行注浆充填加固。此外，在砂性土层，且地下水位又较高的环境中开挖施工时，为防止流砂发生，也可用井点降水法。 5、卸载法：施工期间，卸去管线周围、尤其是上部荷载、或通过设置卸荷等方式，使作用在管线及周围的土体上的荷载减弱，减少土体变形和管线的受力，达到保护管线的目的。 6、对管线进行搬迁及加固处理对便于改道搬迁，且费用不大的管线，可以在基础工程施工之前先行临时搬迁改道，或者通过改善、加固原管线材料、接头方式，设置伸缩节等措施，大管线的抗变形能力，以确保土体位移时也不失去使用功能。 7、选择合理的施工工艺沟槽基坑开挖可采用分段开挖、分段施工的方法。使管线每次暴露局部长度，施工完成一段后再进行另一段，或分段间隔施工。顶管工程施工，对临近管线区域，可能放慢顶进速度，以及减少一次顶进距离的办法，做到勤顶勤挖，减少对土体的挤压力，顶头穿过管线区后，勤压膨润土，以充填顶头切削造成的管壁外间隙，减少地面沉降。有些地下工程还可采用逆作法施工保护管线，对管线可起固定作用的部位先施工，再施工其他部位，基坑回填时分层夯实，钢板桩拔除时及时用砂充填空隙并在水中振捣密实，尽量缩短管线受影响区的施工时间等。 8、不保护方式：对一些不明无主管线，估计破化后不会造成重大损失或影响，或经与有关部门联系，可暂停使用的管线，可采用不保护方式，进行突击施工，在几个小时或者几天施工完后再恢复管线使用功能。 7、施工质量保证措施 1、积极主动走访有关职能部门,尽可能收集有关管线的资料。 2、派专人对施工现场地下管线进行勘测调查。 3、绘出有关管线图纸,作为施工中管线迁拆或保护的依据。 4、管线悬吊结构经管线主管部门检验合格后，方可进行下部土方开挖。 5、采用人工开挖土方，防止破坏管道。 6、对漏水或破坏的地下管线，按管线主管部门要求进行修复后，方可悬吊。 7、当采用吊梁悬吊管线时，根据开挖出的管线标高确定是否设置混凝土支墩，并预埋螺栓使其联结牢固，基础距开挖基坑的距离不小于100cm作为安全距离并采用支托保护，施工完毕后，当回填到保护线标高时方可拆除支托保护。 8、施工期间的管线维护、检查措施（1）、管线维护施工期间加强管线变形的监测工作，并将监测结果及时报告给相关部门。一旦管线变形增大时，应及时分析原因，采取有效措施进行处理。（2）、监控量测基坑周边地表沉降监测，每断面距明挖段基坑坑边2米、5米、8米设3点。主要道路沉降监测点布设在道路靠近基坑的边上，监测点选在道路的两侧不影响交通又便于保存的位置，观测点的间距约20米。沉降监测采用水准高程测量方法进行，仪器采用DEZ2精密水准仪配NA2铟钢水准尺，测量精度按二级水准要求。 9、管线保护应急预案 1、工程开工第一时间购买工程一切险和第三者险的保险险种，防止因管线损坏造成不可挽回的损失。 2、对于施工中，因探测不明、施工失误等原因，造成管线损坏，现场人员应立即向项目部汇报情况。 3、项目经理或总工应第一时间赶赴现场，并将第一手情况如实反应给业主、监理，可以明确产权单位的，及时同时产权单位实施抢修；不能明确产权单位的，及时知会监理单位，待监理单位调研确定后，通知产权单位抢修。 4、如施工单位有能力抢修的，在提供抢修方案经监理单位同意实施的情况下，第一时间实施抢修，以尽量挽回损失。 5、对于管线损坏后，会造成对人员机械有损害的，应及时保护好现场，并对现场进行戒严，防止工人、民众、机械的进入，造成进一步的损失。 6、事故处理完后，对损失进行评估，并对事故进行总结，以防止类似事故的再次发生，并对施工作业人员进行教育。对施工作业人员有较大失误的，给予处罚处理，并把处罚结果上报监理、业主。地下管线的处理是一项非常重要而且难度较大的工作。如何保证正在使用的各种管线在施工中不受影响是我们的第一目标，同时还需要保证工程质量并满足工程进度要求。这些目标的实现，需要业主和设计院进行监督指导，同时也需要各管线所属单位的鼎力配合，在此表示感谢！深圳市某山投资金发展有限公司某再生水厂及配套管网工程第Ⅱ标段项目部日期：2009年12月05日收集于网络，如有侵权请联系管理员删除
