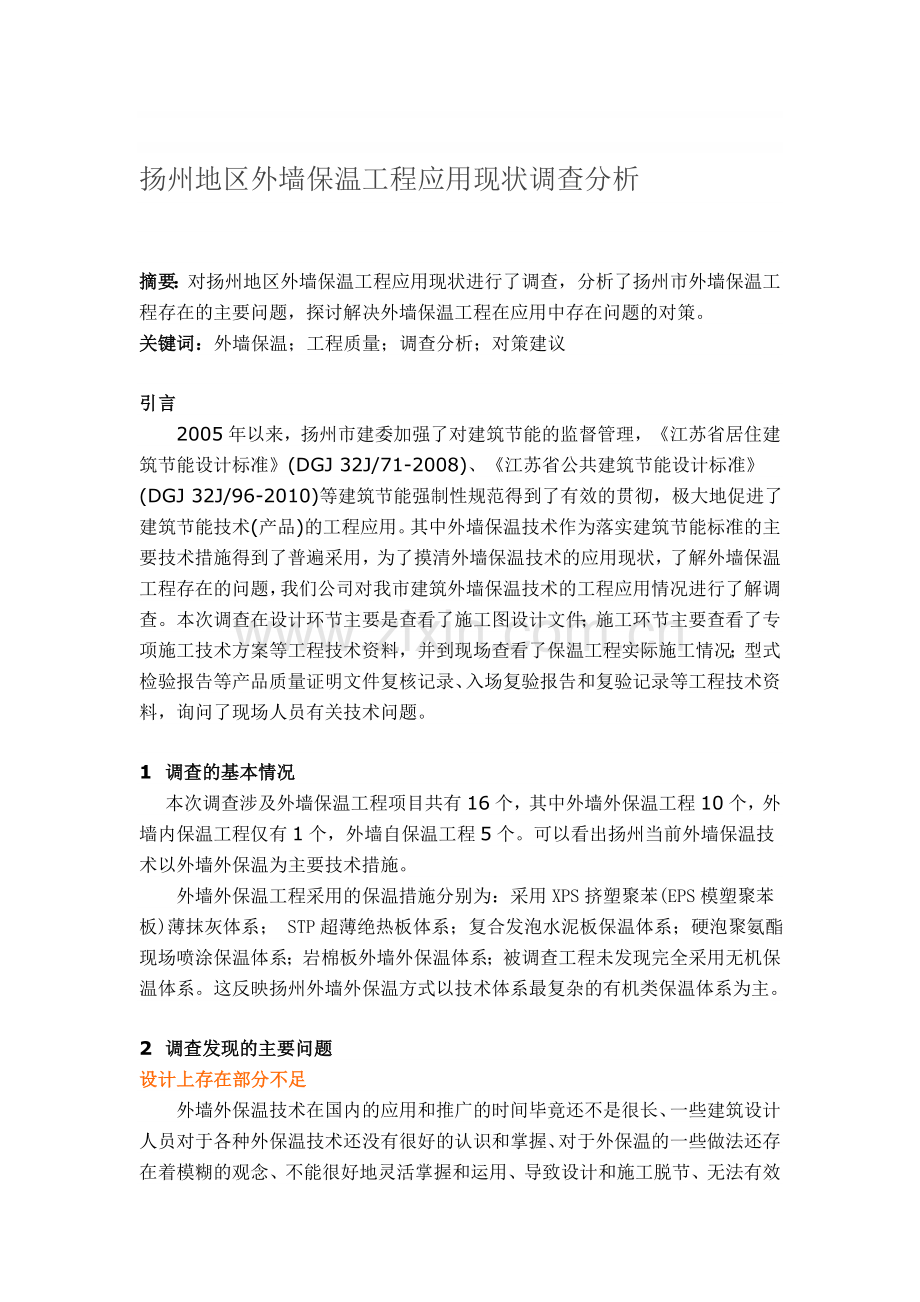

扬州地区外墙保温工程应用现状调查分析

摘要：对扬州地区外墙保温工程应用现状进行了调查，分析了扬州市外墙保温工程存在的主要问题，探讨解决外墙保温工程在应用中存在问题的对策。
关键词：外墙保温；工程质量；调查分析；对策建议

引言
2005年以来，扬州市建委加强了对建筑节能的监督管理，《江苏省居住建筑节能设计标准》(DGJ 32J/71-2008)、《江苏省公共建筑节能设计标准》(DGJ 32J/96-2010)等建筑节能强制性规范得到了有效的贯彻，极大地促进了建筑节能技术(产品)的工程应用。其中外墙保温技术作为落实建筑节能标准的主要技术措施得到了普遍采用，为了摸清外墙保温技术的应用现状，了解外墙保温工程存在的问题，我们公司对我市建筑外墙保温技术的工程应用情况进行了解调查。本次调查在设计环节主要是查看了施工图设计文件；施工环节主要查看了专项施工技术方案等工程技术资料，并到现场查看了保温工程实际施工情况；型式检验报告等产品质量证明文件复核记录、入场复验报告和复验记录等工程技术资料，询问了现场人员有关技术问题。

1  调查的基本情况
    本次调查涉及外墙保温工程项目共有16个，其中外墙外保温工程10个，外墙内保温工程仅有1个，外墙自保温工程5个。可以看出扬州当前外墙保温技术以外墙外保温为主要技术措施。
外墙外保温工程采用的保温措施分别为：采用XPS挤塑聚苯(EPS模塑聚苯板)薄抹灰体系； STP超薄绝热板体系；复合发泡水泥板保温体系；硬泡聚氨酯现场喷涂保温体系；岩棉板外墙外保温体系；被调查工程未发现完全采用无机保温体系。这反映扬州外墙外保温方式以技术体系最复杂的有机类保温体系为主。

2  调查发现的主要问题
设计上存在部分不足

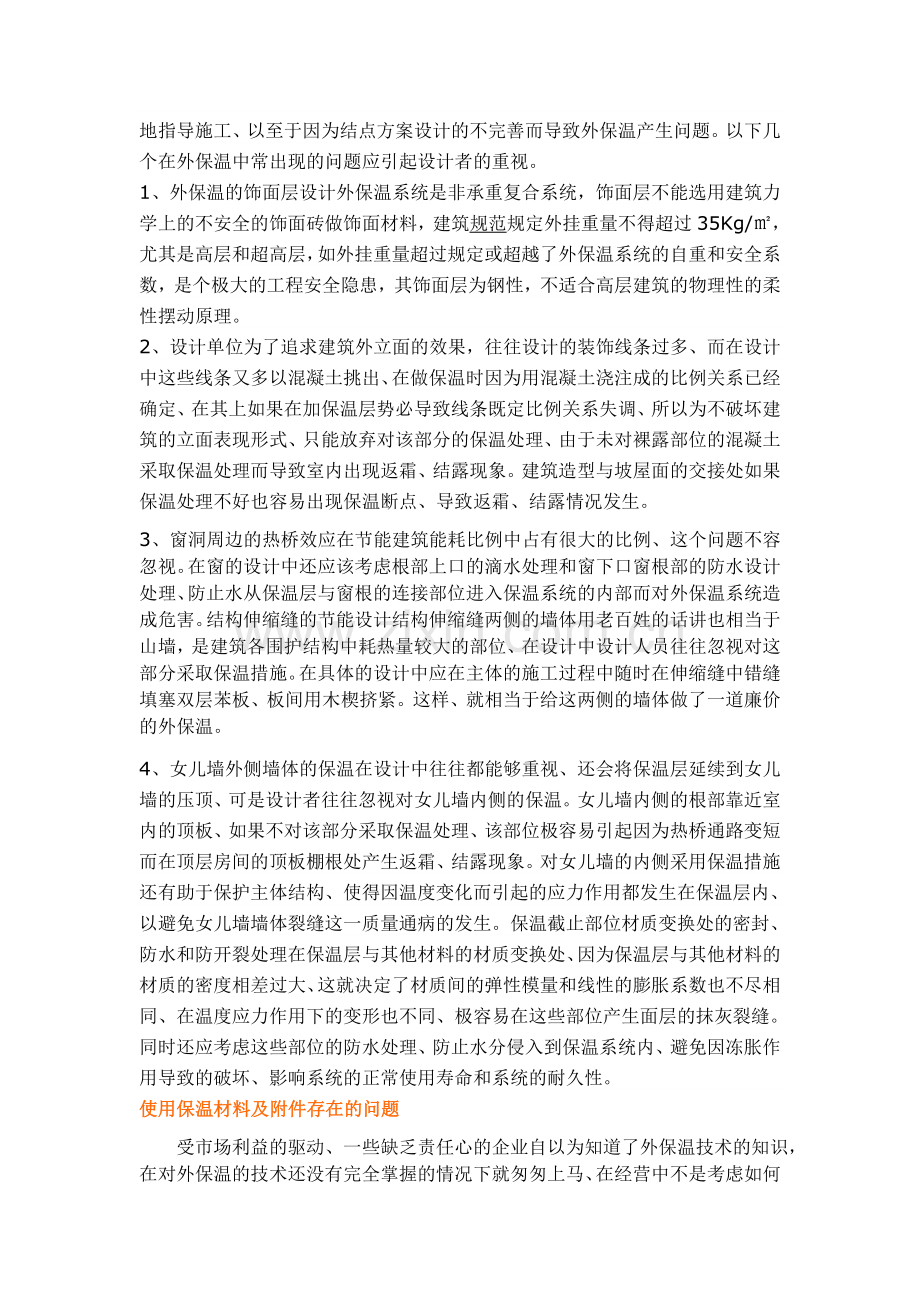

外墙外保温技术在国内的应用和推广的时间毕竟还不是很长、一些建筑设计人员对于各种外保温技术还没有很好的认识和掌握、对于外保温的一些做法还存在着模糊的观念、不能很好地灵活掌握和运用、导致设计和施工脱节、无法有效地指导施工、以至于因为结点方案设计的不完善而导致外保温产生问题。以下几个在外保温中常出现的问题应引起设计者的重视。
1、外保温的饰面层设计外保温系统是非承重复合系统，饰面层不能选用建筑力学上的不安全的饰面砖做饰面材料，建筑规范规定外挂重量不得超过35Kg/㎡，尤其是高层和超高层，如外挂重量超过规定或超越了外保温系统的自重和安全系数，是个极大的工程安全隐患，其饰面层为钢性，不适合高层建筑的物理性的柔性摆动原理。
2、设计单位为了追求建筑外立面的效果，往往设计的装饰线条过多、而在设计中这些线条又多以混凝土挑出、在做保温时因为用混凝土浇注成的比例关系已经确定、在其上如果在加保温层势必导致线条既定比例关系失调、所以为不破坏建筑的立面表现形式、只能放弃对该部分的保温处理、由于未对裸露部位的混凝土采取保温处理而导致室内出现返霜、结露现象。建筑造型与坡屋面的交接处如果保温处理不好也容易出现保温断点、导致返霜、结露情况发生。
3、窗洞周边的热桥效应在节能建筑能耗比例中占有很大的比例、这个问题不容忽视。在窗的设计中还应该考虑根部上口的滴水处理和窗下口窗根部的防水设计处理、防止水从保温层与窗根的连接部位进入保温系统的内部而对外保温系统造成危害。结构伸缩缝的节能设计结构伸缩缝两侧的墙体用老百姓的话讲也相当于山墙，是建筑各围护结构中耗热量较大的部位、在设计中设计人员往往忽视对这部分采取保温措施。在具体的设计中应在主体的施工过程中随时在伸缩缝中错缝填塞双层苯板、板间用木楔挤紧。这样、就相当于给这两侧的墙体做了一道廉价的外保温。
4、女儿墙外侧墙体的保温在设计中往往都能够重视、还会将保温层延续到女儿墙的压顶、可是设计者往往忽视对女儿墙内侧的保温。女儿墙内侧的根部靠近室内的顶板、如果不对该部分采取保温处理、该部位极容易引起因为热桥通路变短而在顶层房间的顶板棚根处产生返霜、结露现象。对女儿墙的内侧采用保温措施还有助于保护主体结构、使得因温度变化而引起的应力作用都发生在保温层内、以避免女儿墙墙体裂缝这一质量通病的发生。保温截止部位材质变换处的密封、防水和防开裂处理在保温层与其他材料的材质变换处、因为保温层与其他材料的材质的密度相差过大、这就决定了材质间的弹性模量和线性的膨胀系数也不尽相同、在温度应力作用下的变形也不同、极容易在这些部位产生面层的抹灰裂缝。同时还应考虑这些部位的防水处理、防止水分侵入到保温系统内、避免因冻胀作用导致的破坏、影响系统的正常使用寿命和系统的耐久性。
使用保温材料及附件存在的问题
受市场利益的驱动、一些缺乏责任心的企业自以为知道了外保温技术的知识，在对外保温的技术还没有完全掌握的情况下就匆匆上马、在经营中不是考虑如何提高自身产品质量、性能、如何完善自己的服务体系，而是为了眼前的利益、匆忙把一些不合格的外保温产品应用到工程中、导致很多工程质量问题的发生。
1、外墙保温聚合物粘结胶浆和抹面胶浆：聚合物胶浆是贯穿整个系统中的核心材料。其性能跟EPS（XPS）等保温板的附着力和系统的耐水、抗裂、耐候及耐久性有着密不可分的关系。聚合物胶浆中所选用的主要成分可再分散乳胶粉及骨料中的硅砂质量尤为重要，对保证外墙保温系统的使用安全年限起着至关重要的作用。可再分散乳胶粉在聚合物胶浆中起到耐水、耐候的作用，可再分散乳胶粉含量的多少决定胶浆的柔性程度，对聚合物胶浆的抗裂效果起主导作用，也对骨料中的硅砂起加强附着力的作用，聚合物胶浆中有机硅在胶浆中增加疏水功能，即增加胶浆的防水性能。
　　目前外保温市场的聚合物胶浆使用的大多为成本低廉质量低劣的胶粘剂，其无法保证外保温系统的抗裂性和耐久性，为降低成本其可再分散乳胶粉含量较低或不使用。
　　骨料中的硅砂采用的是未经处理的河砂和含铁的普通石英砂，含铁成分较高，易发生氧化反应，破坏聚合物胶浆中的树酯乳液分子，使其性能指标逐渐下降。是造成外保温系统龟裂、脱落的最主要原因之一。聚合物胶浆应选用优等可再分散乳胶粉和不含铁的硅砂，才能保证外保温系统的安全使用年限。
2、保温板的性能对系统的影响
有机材料系统（B级材料）：EPS（XPS）板：对保温板的质量重视不够，未达到自然养生陈化六周时间，使用在工程上，造成收缩率高，使局部出现收缩和温差应力的不均匀，从而引起接缝之间产生裂缝。甚至会造成混凝土因水气不能散发而导致钢筋腐蚀，还有存在板材燃烧性能不合格，从而导致火灾的发生。应对保温板的质量严格控制，保温板的导热系数和力学性能与密度密切相关，密度不宜过小或过大。控制保温板的密度范围，基本上就可控制其导热系数和力学性能，才能保证EPS（XPS）板尺寸稳定，也才能保证系统的安全。
无机材料系统（A级材料）：耐火较好的产品（复合发泡水泥板、岩棉板等），导热系数较大，保温性能相对不好，强度较差。尤其是目前市场使用较多的复合发泡水泥板，由于市场竞争激烈，部分厂家偷工减料，从而发泡板市场混乱。抗拉强度基本都不合格，吸水率严重超标，加上发泡水泥板尺寸较小，板缝较多、较大。无疑给该保温系统带来极大的安全隐患。表现为：裂缝较多，较明显，易脱落等。
3、耐碱玻纤网格布、热镀锌钢丝网及锚固件：在抗裂增强抹面层中所使用的玻纤网格布直接影响到抹面层的抗裂性能和抗撞击能力。市售耐碱玻纤网布大部分不能达到国家标准，尤其是网格布的耐碱性能。国家标准要求ZrO2的含量大于14.5%，而市售耐碱玻纤网布基本没有符合要求的。这些无疑会带来外墙开裂的带来很大的质量隐患。耐碱性能差，长期在抹面层中受到水泥碱性的腐蚀，使抗拉强度降低，出现抹面层龟裂和剥离现象。面砖系统中选用的热镀锌电焊网的丝径达不到要求，使用过程中大多将热镀锌钢丝网的丝径由要求的0.9mm降为0.7mm或0.8mm。给外墙面砖的系统要求带来了极大的质量隐患，锚固件，耐老化性能达不到要求会破坏整个系统，影响整个外保温系统的寿命。
4、外墙保温饰面层：由于外保温系统在设计上有其构造的特殊性，饰面层也有相应的技术要求，不允许使用在建筑物理上不合理—即不透气的弹性涂料和涂膜坚硬易龟裂的无机涂料、以及在建筑力学上不安全的陶瓷面砖做为外墙保温饰面材料。
例如：扬州市西郡188花园，外墙使用XPS挤塑聚苯板外墙外保温系统，该工程未由专业保温厂家施工。而是总包单位自行购买挤塑聚苯板及粘接胶浆和抹面胶浆，瓦工班组施工。由于总包单位片面追求最大化利润，该总包单位在市场上购买不合格的产品。在该外保温系统结束两年后，外墙出现大面积脱落，甚至保温板连同外墙面砖一起脱落，面积多达4-5m2。

外墙保温工程施工存在的问题
在引起外保温工程的质量因素中因施工操作员因而产生的质量问题是相当普遍的、因此规范外保温工程施工操作、加强施工过程中的严格质量监控、厂家根据自己的产品特点进行专业化的服务指导等，都是保证外保温工程质量的重要控制手段。在调查发现保温工程施工环节主要存在以下四个问题：
第一、材料供应单位无相应施工资质承接外墙保温工程施工，这一现象反映出当前保温工程施工环节存在的普遍问题：由于保温工程施工工艺相对复杂，施工单位缺乏施工经验和技术能力，为了省事，更为了减轻质量责任而把保温工程施工推给材料供应单位。材料供应单位为了拿到定单在不具备相应施工资质的情况下硬着头皮“班门弄斧”，最终导致保温工程质量难以保证。
 第二、外墙保温工程施工质量没有得到有效控制。有些工程未制定专项施工技术方案或无法提供专项施工技术方案；在具有专项施工技术方案的项目中有个别工序未按施工方案要求进行施工。这反映出施工单位没有掌握《外墙外保温工程技术规程》（JGJ144-2004）等技术标准要求，缺乏外保温工程施工组织、管理经验，施工操作人员没有进行专业培训，没有形成专业的施工队伍。
第三、施工环节随意变更建筑节能施工图设计文件。主要问题是门窗边等部位将XPS板或EPS板保温系统变更为同厚度的玻化微珠保温砂浆，这种变更降低了建筑节能技术要求，致使建成的建筑可能无法达到建筑节能设计标准要求，这就要求协会同设计单位、审图单位进行协调，在节能计算时就考虑到门窗小面的防水要求，用稍增加大面的厚度来规避门窗渗水的风险。
第四、工程较普遍存在偷工减料问题。存在的主要问题是：硬泡聚氨酯外墙外保温工程混凝土基层未做防潮底漆层；岩棉带外墙保温系统未按要求对岩棉带进行界面处理；外墙保温工程的阴阳角处钢丝网（耐碱玻纤网布）未作搭接；门窗洞口边网格布要裁成20*30厘米成45度角加强铺贴，搭接的长度不能小于8-15厘米，大部分工程均未按此要求施工；为了图方便有的使用超过放置时间的砂浆等等很多问题。
例如：因施工因素造成外保温系统的脱落及冬季内墙的结露。
造成外保温系统脱落的施工因素主要有：
1、基层表面含有妨碍粘贴的物质，没有对其进行界面处理。基层处理基层表面过于干燥，基层表面的油污、脱模剂等妨碍粘结的附着物未处理，凸起、空鼓和疏松部位未剔除并找平，外墙表面局部有脱层、空鼓、裂缝、粉化、起皮、爆灰、返碱现象。在旧楼改造时，未彻底清除原基层的涂膜，原饰面砖的虚粘空鼓部分，过于光滑部位未做打磨处理。
2、基层表面的平整度不符合外保温工程对基层的允许偏差项目的质量要求、平整度偏差过大。采用的保温板的密度过小、导致其抗拉强度过低、满足不了保温系统自重及饰面荷载对其强度的承载要求、导致保温板中部被拉损破坏。
3、粘结面积不符合规范要求、粘结面积过小，未达到粘结面积的质量规范要求（不同饰面系统对粘结面积的要求是不一样的）。
4、采用机械固定时锚固件的埋设深度不够和锚固数量过多，板缝间设置锚栓，锚栓分布尺寸不正确。
造成建筑物内墙结露的施工因素主要有：
1、因保温节点设计方案不完善形成局部热桥而引起的。
2、在施工时因保温板的切割尺寸不符合要求或施工质量粗糙造成保温板间缝隙过大，并且在做保护层时没有做相应的保温板条的填塞处理。
3、装饰线条过多、而在设计中这些线条又多以混凝土挑出、在做保温时因为用混凝土浇注成的比例关系已经确定、在其上如果在加保温层势必导致线条既定比例关系失调、所以为不破坏建筑的立面表现形式、只能放弃对该部分的保温处理、由于未对裸露部位的混凝土采取保温处理而导致室内出现返霜、结露现象。建筑造型与坡屋面的交接处如果保温处理不好也容易出现保温断点、导致返霜、结露情况发生。
4、楼体竣工期过短、墙体里的水分没有完全散发出来引起的。在经过一个采暖期后，这种现象会有所改善。
外墙阴阳角处钢丝网（耐碱玻纤网布）未作搭接；门窗洞口边网格布未按要求铺设（裁成20*30厘米成45度角加强铺贴，搭接的长度不能小于8-15厘米），造成了门窗洞口部位出现大量的“八”字缝，从而有引起了门窗洞口的渗漏。
施工上的不规范，监管不到位，未对施工人员进行必要的培训，使施工人员不熟悉外墙保温施工的步骤和注意事项不了解，导致在施工过程中不能按规范操作。直接威胁到工程质量。从某种意义上说我国外墙的保温要求应该是高于国外的（因为中国的建筑特点是高楼，房屋相对密集，如负风压、保温系统的承重等因素，应该对施工提出了更高的要求）。

3、应对措施
针对以上问题，为了保证建筑节能工程施工质量。建议如下：
加强材料质量和施工规范管理
材料检验制度
所在进入现场材料。须由供货部门提供合格证，或经检验合格的技术文件，方可进入现场，进入现场后按规定进行送检，检验合格后才允许使用。现场制作样品，须按试验室配比单和施工规范及图纸进行施工。并经检验合格后才准使用，绝不允许不合格材料投入使用。

施工现场质量检验制度
施工中对质量进行严格检查，进行施工单位内部自检，互检和专职检，再由监理单位、建设单位、质监站进行检查．凡对不合格部位进行返工处理，做到严每一工序质量关，确保工程质量。

技术交底制度
首先按照图纸设计要求制定切实可行的施工方案，在工程施工过程中严格按照施工方案执行，不能随心所欲，任意更改施工方案。在每一工序施工前，由公司组织现场技术负责人、施工员、质检员进行技术交底，再由现场技术负责人、施工员、质检员组织各班组进行技术交底，明确各工序施工方法、技术措施质量要求，采取文字、示范操作相结合。

样板墙制度
对外墙外保温系统工程，在大面积施工前，先要做好样板墙，经检查验收合格后才允许大面积施工。并要对施工人员进行必要的岗前培训，使施工人员熟悉外墙保温施工的步骤和注意事项，在施工过程中按规范操作，按样板墙的施工工序和施工质量验收。

加强建筑节能技术培训，提高建设各方主体的技术实施能力
建设行政主管部门和建筑节能管理机构应当对建设、设计、施工图审查、施工、监理、检测单位的管理和技术人员进行以建筑节能设计标准和《膨胀聚苯板薄抹灰外墙外保温体系》（JG149-2003）、《外墙外保温工程技术规程》（JGJ144-2004）、《建筑节能工程施工质量验收规范》（GB50411-2007）等为主要内容的培训，提高他们执行建筑节能标准的能力和自觉性。二是加强对保温工程施工作业人员的技能培训，提高其操作能力和水平，实现保温工程施工队伍的专业化。

加强施工环节的质量监管

1、加强对建筑节能施工图设计文件变更的管理
建设行政主管部门或建筑节能管理机构应当督促施工图审查机构切实履行好审查职责，确保施工图设计文件符合相应建筑节能标准的要求。同时，对建筑节能施工图设计文件变更作出详细规定，凡涉及围护结构保温方式变更的应作为重大设计变更，要求重新报原施工图审查机构审查合格后方能实施，避免建设和施工单位在施工过程中出于成本控制和减少施工复杂性等因素随意降低外墙保温工程的技术要求。
2、加强对施工过程的质量管理
    施工单位应制定并执行好建筑保温工程专项施工技术方案，按照相关技术标准和管理规定对外墙保温系统组成材料的出厂合格证、建筑节能技术（产品）认定证明文件、系统性能型式检测报告等产品质量证明文件进行查验，对系统组成材料的性能指标进行见证取样检测，对外墙保温工程的关键部位以及隐蔽前的影像记录。外墙保温工程完工后，质量监督机构应当督促建设单位按照《外墙外保温工程技术规程》（JGJ144-2004）、《建筑节能工程施工质量验收规程》（GB50411-2007）、《公共建筑节能工程施工质量验收规程》（DBJ50-070-2007）、《居住建筑节能工程施工质量验收规程》（DBJ50-069-2007）等规范组织做好分项验收。
加大外墙自保温技术体系的推广力度，切实降低推行建筑节能的成本
针对外墙外保温普遍存在施工工序复杂、质量难以控制、安全耐久性能差、耐火等级低、与建筑不同寿命、维护麻烦、造价偏高等问题。综合考虑扬州地区气候特征、经济发展水平、地方产业现状、建筑结构体系等因素，形成了以墙体自保温技术为核心，节能窗技术、外遮阳技术、建筑通风、建筑隔热技术相配合支撑的新型建筑节能技术体系。自保温体系具有施工简单、与建筑同寿命、防火抗震性能好，节约造价等显著优势，值得大力推广。

附件：
目前A级保温材料主要有：
1 岩棉板外墙保温系统
1岩棉保温板是以玄武岩及其他天然矿石等为主要原料，经高温熔融成纤维，加入适量粘结剂，固化加工而制成的。具有绝热性能好、隔音、阻燃、透气性好等特点。岩棉板是指岩棉纤维平行于板面的块状岩棉，岩棉条是指岩棉纤维垂直于板面的块状岩棉。岩棉条具有更好的强度，但受生产工艺的限制，宽度有限，一般无法超过200mm。该产品生产投资较大，产能有限。
2岩棉板外墙外保温系统，主要以经摆锤法生产的憎水型岩棉板为保温隔热层材料，采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成的A级不燃型建筑节能保温系统。
3 系统构造主要包括：粘结层、保温层、抹面层、饰面层及配件。饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良好透气性的外墙涂料。
4 岩棉板外墙外保温系统，导热系数低、透气性好、燃烧性能级别高等优势，可应用于新建、扩建、改建的居住建筑和公共建筑外墙的节能保温工程，包括外墙外保温、非透明幕墙保温和B级材料外保温系统的防火隔离带。
5 岩棉板技术简介
主要性能指标（岩棉板）
导热系数：≤0.04W/(m·K)；
压缩强度（变形10%）：≥40MPa；
短期吸水量（10mm，24h）：≤1.0㎏/m2；
尺寸稳定性：≤1.0%；
憎水率：≥98%；
渣球含量：≤10%；
燃烧性能：A级。
修正系数：1.2
其他性能指标可参照GB/T25975-2010《建筑外墙外保温用岩棉制品》（11年10月施行）。
6适用范围
薄抹灰、干挂石材、涂料等建筑外墙外保温工程，不允许粘贴面砖。
7 该系统的缺点在于：岩棉板的粘接强度较低，与墙体的粘接主要依靠锚固件锚固，外层胶浆主要依靠二层耐碱玻纤网布形成的系统，岩棉带

2 纤维增强复合材料保温板
纤维增强复合材料增强保温板主要以水泥、粉煤灰等胶凝材料为原料，加入阻燃发泡材料和增强剂、憎水剂等精选改性剂，经流水线成型、表面处理、养护、切割等工艺生产而成。该产品具有强度高、轻质、保温、隔热、不易破损、防火、耐候等诸多优点，既可广泛用于各类既有建筑、新建工程的外墙外保温系统中的保温板，也可作为其它各类保温墙体的保温芯材。

主要性能指标
干密度：≤350㎏/m3；
导热系数：≤0.07W/(m·K)；
抗压强度：≥0.40MPa；
抗拉强度：≥0.15MPa；
吸水率（V/V）：≤10%；
干燥收缩值（mm/m）: ≤0.80
软化系数：≥0.80
燃烧性能：A级。
系统性能指标满足JGJ144的相关规定
修正系数：1.1
系统性能指标和设计、施工等可参照苏JG/TO45-2011《复合材料保温板外墙外保温系统应用技术规程》修正系数1.2
适用范围
可广泛用于建筑外墙，适用于薄抹灰、涂料、真石漆、面砖饰面等各类建筑外墙外保温工程。缺点主要是设计厚度相比较厚，导热系数相对偏大，对锚固件的锚固拉拔强度要求相对较高。门窗洞口施工难度较大。

3 发泡陶瓷保温板外墙保温系统
发泡陶瓷保温板是以陶土尾矿，陶瓷碎片，河道淤泥等作为主要原料，采用先进的生产工艺和发泡技术经高温焙烧而成的高气孔率的闭孔陶瓷材料。产品具有防火阻燃，变形系数小，抗老化，性能稳定，生态环保性好，而墙基层和抹面层相容性好，安全稳固性好，可与建筑物同寿命。

主要性能指标
表干密度：≤280㎏/m3；
导热系数：≤0.1W/(m·K)；
抗拉强度：≥0.2MPa；
体积吸水率：≤2%；
燃烧性能：A级。
系统性能指标满足JGJ144的相关规定
修正系数：1.1

适用范围
可做为模版，也可以现贴的方式设置于建筑外墙，适用于薄抹灰、干挂石材、贴面砖等各类建筑外墙外保温工程。

目前应用情况
已获得江苏省建设科技成果推广认证，广泛应用，规程已经发布

4 复合发泡水泥板外墙保温系统
复合发泡水泥板是以水泥，粉煤灰，哇灰、纤维等作为主要原料，经发泡、养护、切割等工艺制成的闭孔轻质发泡水泥板。产品具有防火阻燃，热工性能较好，与墙基层和抹面层相容性好等特点。

主要性能指标
Ⅰ型板 Ⅱ型板
表干密度：≤300㎏/m3； 表干密度：≤250㎏/m3；
导热系数：≤0.08W/(m·K)； 导热系数：≤0.06W/(m·K)；
抗拉强度：≥0.13MPa； 抗拉强度：≥0.13MPa；
抗压强度：≥0.5MPa； 抗压强度：≥0.4MPa；
体积吸水率：≤10%； 体积吸水率：≤10%；
干燥收缩值：≤0.8mm/m； 干燥收缩值：≤0.8mm/m；
软化系数：≥0.8； 软化系数：≥0.8；
燃烧性能：A级。 燃烧性能：A级。
系统性能指标和设计、施工等可参照苏JG/TO41-2011《复合发泡水泥板外墙外保温系统应用技术规程》修正系数1.2

适用范围
宜用于厚抹灰（抹面层5-7mm）、干挂石材等建筑外墙外保温工程，不宜贴面砖。

目前应用情况
已获得江苏省建设科技成果推广认定。

5 发泡玻璃板外墙保温系统
发泡玻璃最早是由美国彼兹堡康宁公司发明的，是由碎玻璃、发泡剂、改性添加剂和发泡促进剂等，经过细粉碎和均匀混合后，再经过高温熔化，发泡、退火而制成的无机非金属玻璃材料。它是由大量直径为1—2毫米的均匀气泡组成。制品密度为140-200㎏/m3，可以根据使用的要求，通过生产技术参数的变更进行调整。具有强度好，绝热性能好，防火等特点，产品生产投资较大。发泡玻璃从理论上来说存在与水泥砂浆发生类似“碱集料反应”，目前缺乏足够的实验验证。

主要性能指标
表干密度：140-200㎏/m3；
导热系数：0.045-0.07W/(m·K)；
抗压强度：0.4-0.8MPa；
抗折强度：0.3-0.8MPa；
体积吸水率：≤0.5%；
燃烧性能：A级。
其他性能指标可参照JC/T647-2005《泡沫玻璃绝热制品》。

适用范围
由于存在与水泥砂浆发生类似“碱集料反应”的可能，尚未推广应用。

目前应用情况
省内暂无已知工程案例。

6 玻璃棉外墙保温系统
离心玻璃棉是将处于熔融状态的玻璃用离心喷吹法工艺进行纤维化喷涂热固性树脂制成的丝状材料，再经过热固化深加工处理，可制成具有多种用途的系列产品。它具有阻燃、无毒、耐腐蚀、吸声、导热系数底、吸湿率低等优点。

主要性能指标
表干密度：20-120㎏/m3；
导热系数：0.04-0.05W/(m·K)；
燃烧性能：A级。
其他性能指标可参照GB/T13350-2000《绝热用玻璃棉及其制品》。

适用范围
强度较差，目前仅应用于干挂幕墙中的填充材料。

目前应用情况
省内部分幕墙干挂体系工程采用。

7 STP超薄隔热板外墙保温系统
由特种保温材料与水泥保护层和装饰层构成的保温装饰一体化板。

主要性能指标
单位面积：≤15㎏/m2；
导热系数：≤0.008W/(m·K);
燃烧性能：A级。
修正系数：1.1（山东）
适用范围
建筑外墙外保温

目前应用情况
山东等地已有工程应用。价格较高，因为真空材料，不能现场切割弯曲，严禁重物敲击、锐物刺穿。

目前B1级保温材料主要有：
1 喷涂聚氨酯硬泡外墙保温系统
喷涂聚氨酯硬泡墙体保温是以A料(异氰酸酯)加B料(多元醇、发泡剂、催化剂、阻燃剂等)经高压发泡设备现场喷涂发泡为保温层，以聚合物干混砂浆为罩面层，以玻纤网格布为加强层的外墙外保温系统.饰面层适用于涂料、瓷砖、弹涂等。聚氨酯硬泡无缝粘结，整体性强，与基面（砼、砂浆、红砖、砌块、木材、钢材、玻璃等）粘结非常牢固，罩面层具有不开裂、防水、抗冲击、抗老化性能，系统寿命可大于25年。
主要性能指标
密度：外墙大于35㎏/m3；非上人屋面大于45㎏/m3；上人屋面大于55㎏/m3；
导热系数：小于0.024 W/(m·K)；
压缩强度：≥0.15MPa；
拉伸粘结强度：≥0.10MPa；
体积吸水率：≤3%；
燃烧性能：B1级。
适用范围
宜用于厚抹灰（抹面层5-7mm）、可匹配各种材料，能满足建筑外墙各种饰面的要求（干挂石材、涂料、面砖等）

2 EPS膨胀聚苯板（XPS挤塑聚苯板）薄抹灰外墙外保温系统
EPS膨胀聚苯板（XPS挤塑聚苯板）薄抹灰外墙外保温系统是以聚合物砂浆为关键技术，与聚苯乙烯泡沫塑料板、耐碱玻纤网格布或热镀锌钢丝网、共同组成的绝热保温系统。该保温系统包括：聚合物粘结胶浆粘结层、EPS膨胀聚苯板（XPS挤塑聚苯板）保温层、聚合物抹面胶浆复合耐碱玻纤网布或热镀锌钢丝网防护层以及饰面层等部分。该系统集墙体保温、抗裂防护、装饰功能为一体。通过对建筑物的外部围护结构进行保温隔热处理，达到降低建筑物能耗，改善居住坏境的目的。
主要性能指标
EPS膨胀聚苯板 XPS挤塑聚苯板
密度：18-22㎏/m3； 密度：25-35㎏/m3；
导热系数：≤0.041W/(m·K)； 导热系数：≤0.030W/(m·K)；
抗拉强度：≥0.10MPa； 抗拉强度：≥0.25MPa；
压缩强度：≥0.10MPa； 压缩强度：≥0.15MPa；
吸水率：≤4.0%； 吸水率：≤1.5%；
燃烧性能：B1级。 燃烧性能：B1级。
系统性能指标和设计、施工等可参照JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》
适用范围
宜用于薄抹灰（抹面层3-5mm，涂料饰面；抹面层6-8mm，面砖饰面）、可匹配各种材料，能满足建筑外墙各种饰面的要求（干挂石材、涂料、面砖等）。

3 聚氨酯板外墙外保温系统
