深基坑支护监理细则doc资料.doc

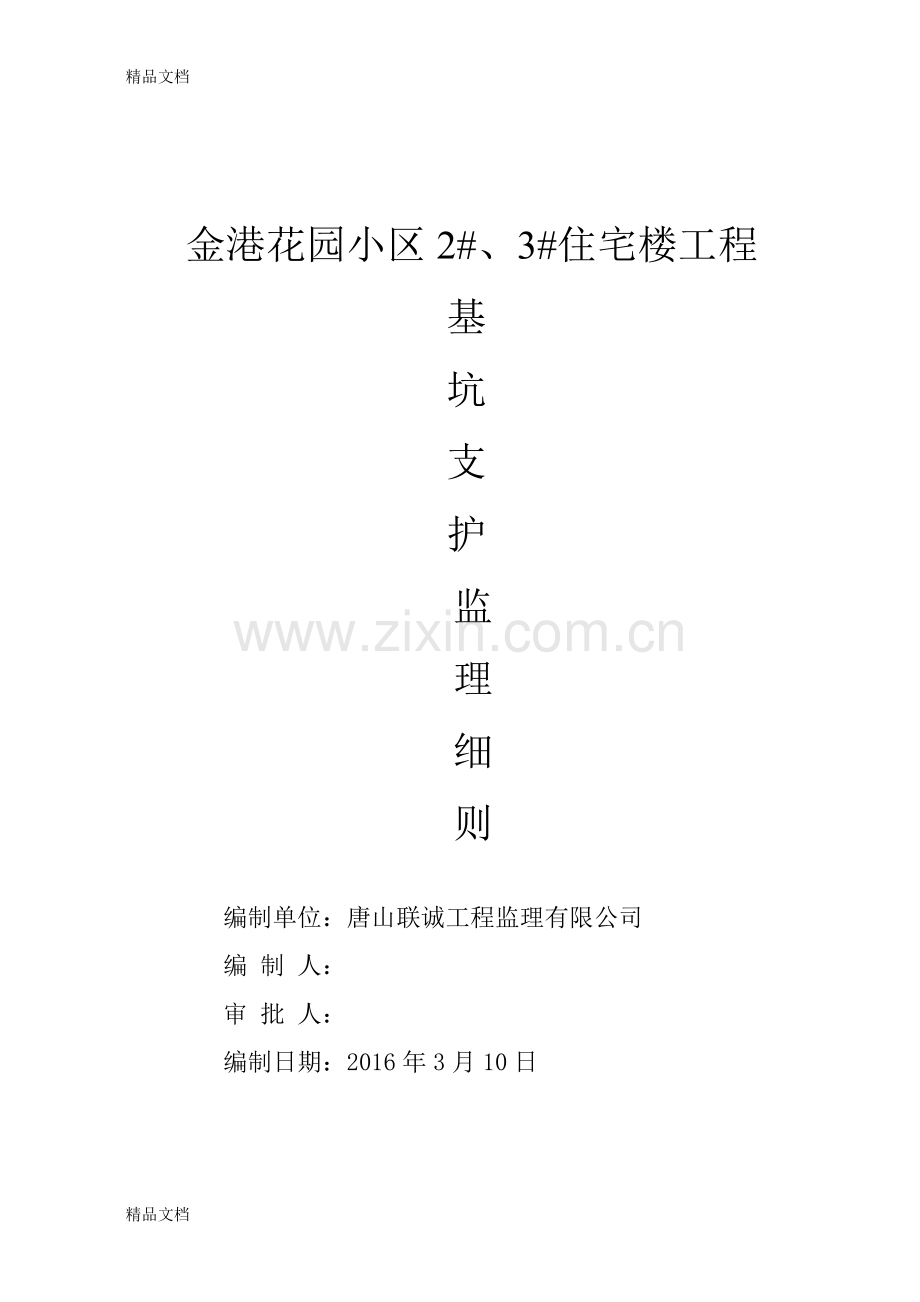

精品文档金港花园小区2#、3#住宅楼工程基坑支护监理细则编制单位：唐山联诚工程监理有限公司编 制 人：审 批 人：编制日期：2016年3月10日一、本细则编写依据本项目工程已批准的监理规划。基坑支护设计图纸建筑工程施工质量验收统一标准 GB50300-2001建筑基坑支护技术规范 JGJ120-99基坑土钉支护技术规程 CECS96：97建筑地基处理技术规范 JGJ79-2002建筑地基基础工程施工质量验收规范 GB50202-2002岩土锚杆（索）技术规程CECS22-2005加筋水泥土桩锚支护技术规程CECS147：2004高压喷射注浆施工操作技术规程HGT20691-2006钢筋焊接及验收规范 JGJ18-2003混凝土结构工程施工质量验收规范 GB50204-2002二、监理工作流程：与本工程相关专业进行施工前的交流做好相关的开前准备工作确定工程质量控制要点确定本专业的工程质量目标熟悉土建专业相关施工图纸参与图纸会审提出相关问题做好本专业各检验批的检查验收特殊施工过程和质量控制点实行旁站监理对施工过程进行跟踪检查对已完成的分项工程进行计量对本专业各分项工程进行验评做好本专业的各分项工程的平行检验记录审核本专业工程竣工图参与单位（子单位）工程的质量竣工预验收和正式竣工验收编写本专业分部工程质量评估报告审核本专业工程竣工工程量结算三、监理控制目标及控制要点：（一）、质量控制目标：合格，确保基坑安全。（二）、进度控制目标：与总进度计划、土方工程同步。（三）、质量控制要点： 1、深基坑围护方案审查按国家相关规定，应对施工方案组织不少于5位专家进行方案论证。2 、施工前的材料检验：施工前要求施工单位必须对工程所使用的材料进行报审，并对进入施工现场的主要建筑材料如钢筋、水泥、砂石、焊接构件等进行见证取样抽检、复试。（1）材料名称取样标准：水泥同一生产厂家的同一出厂编号为一个验收批砂、石每 400m3或 600t为一批，不足者按一批计算；钢筋同规格同炉号的钢筋每 60t为一批，不足者按一批计算；钢筋连接接头焊接接头在同一班内，同一焊工完成 300个同级别、同直径焊接接头作为一批，不足者按一批计算；予埋件 T型接头同类型成品以 300件作为一批，一周内累计不足 300件成品时，亦按一批计算。 （2） 钢材的检查重点是质保书、出厂试验报告、出厂合格证（吊牌），三者内容应吻合一致。特别是施工现场抽样试验报告的数值与出厂试验报告数值基本吻合。 （3）水泥品种必须符合设计要求。检查水泥出厂日期是否有过期现象。现场抽样检验报告必须合格。 （4） 检查粗细骨料的质量检验报告，特别要对现场的材料进行目测检查，含泥量、颗粒级配以及石子的针片状情况与试验报告进行对比，对有疑问的部分应重新取样检测。对含有活性二氧化硅或其他活性成分的骨料，应进行专门试验以确认对混凝土质量无有害影响方可使用。 （5） 对外加剂的使用，要检查其对水泥的适应性，要有试验证明对混凝土质量无有害影响时方可使用。 （6） 锚杆、锚具的原材料型号、规格、品种，以及锚杆各部件质量和技术性能应符合设计要求。3、施工单位在施工控制轴线、高程测放完成后，经自检合格后报监理工程师验收。监理工程师到现场测量检查，检查合格签证后，施工单位方能进入下道工序施工。 4、 基坑支护措施： （1）土钉墙支护施工a.土钉墙支护应遵循分段开挖、分段支护的原则。 b. 检查锚杆的钻孔直径、深度及角度，锚杆的插入长度、注浆配比、压力及注浆量及锚筋种类、型号、尺寸规格。c.检查初喷混凝土厚度、混凝土配比、注浆压力。d.检查钢筋网片的绑扎和焊接。e.进行复喷混凝土，确保厚度符合设计要求。（2） 排桩、桩顶圈梁施工a. 按桩基工程监理细则中灌注桩质量控制内容执行，灌注桩混凝土保护层为50mm，沉渣厚度不超过100mm,粗骨料粒径不大于40mm,桩位偏差不大于100mm,桩径偏差不大于50mm,桩身垂直度偏差不大于1/200。充盈系数1.051.10，应慎防扩径。如遇混凝土灌注量异常应及时采取措施。b.灌注桩顶部圈梁钢筋保护层厚度上面及左右面为30mm,下面保护层厚度为50mm,灌注桩顶嵌入圈梁不小于50mm.c.围护桩在施工过程中须特别重点注意纵向钢筋放置位置，钢筋采用焊接接头，单面焊10d，同一截面接头不大于50%，接头相互错开35d，坑底3米范围内不得有钢筋接头。d.围护桩施工应采取间隔跳打，灌注过程中应防止钢筋笼上浮，浇筑过程应连续，单桩灌注时间不超过8小时。（3）高压旋喷锚索施工a.高压旋喷锚索施工宜专业分包施工，检查分包专业资质。b.检查钻孔机具，机具选择应满足支护设计对设计参数要求。c.检查钻孔定位，直径、深度及角度，定位误差小于50mm,孔斜误差小于3度。d.检查旋喷搅拌的压力，应不低于20Mpa,旋喷锚索端部扩大头段直径不小于0.8米，长度不小于2米。e.锚筋、锚头、锚具。旋喷锚桩内插3根15.2钢绞线，进入旋喷桩底，钢绞线插入定位误差不超过30mm,底部标高误差不大于20cm,钢绞线端头采用150*10钢板锚盘。筋体应放在桩体中心上，待旋喷锚桩养护10天后，三轴搅拌桩、旋喷搅拌桩及压顶梁强度达到70%，方可施加预张力锁定，筋体与锚具连接牢固。锚具采用ovm系列，锚具和夹具应符合预应力筋用锚具.夹具和连接器应用技术规程（JGJ85-2002）。f.张拉采用高压油泵和100吨穿心千斤顶。正式张拉前先用20%锁定荷载张拉二次，再以50%、100%的锁定荷载分级张拉，然后超张拉至110%设计荷载，在超张拉荷载下保持5分钟，观测锚头无位移现象后再按锁定荷载锁定，锁定拉力为内力设计值的60%。g.本工程锚桩必须进行抗拔试验及验收试验。方法参照现行行业标准建筑基坑支护技术规程附录规定的锚杆试验要点及协会标准加筋水泥土锚桩支护技术规程第七章执行，具体有检测单位依据相关规范制定检测大纲报设计院审核。 （4）三轴深层搅拌止水帷幕施工 a.基坑侧壁三轴深层搅拌桩止水，搅拌桩桩径850mm，间距600mm，搭接250mm,检查桩径，注浆压力，深层搅拌桩顶、桩底标高。 b.水泥土搅拌桩施工过程中如遇地下障碍物不能施工，应及时与设计人员采取措施后才能施工。 c.搅拌桩应连续施工，如出现施工冷缝应外包一幅后压密注浆或高压旋喷封闭。水泥浆制备完毕停滞时间不超过2小时。d.按规范要求制作试块。（5）管井降水 a. 检查管井直径、数量、深度是否符合设计或现场使用要求。（H点） b. 管井成孔应用清水钻进。泥浆管井的井管下沉后必须充分洗井，保持滤网的畅通（W点）。 c.检查滤料的质量和填充数量（W点）。 d.沉砂管长度不宜小于3m（W点）。 e.水泵应置于设计深度，水泵吸水应始终保持在动水水位以下。成井后应进行单井试抽检查降水效果，必要时应调整降水方案。f.降水系统运转过程中应随时检查观测孔中的水位、定期取样测试含砂量。保证含砂量不大于0.5。g.降水过程中对降水范围内的重要建筑物或公共设施进行监测。 （6）轻型井点降水 a.检查管井直径、数量、深度是否符合设计或现场使用要求。b.滤管孔隙率应大于15%。c. 当一级井点降水不满足降水深度要求时，应采用多级井点降水方法。d.井孔直径不宜大于300mm，孔深应比滤管底深0.51.0m。e. 检查井管与孔壁间投入的滤料数量应大于计算值的85%。地面以下 1m范围内应用粘土封孔。f. 井点使用前应试抽水，确认无漏水、漏气现象后应保证连续不断抽水。g.检查抽水过程中水量、水位 5、土方施工监控（1）施工单位必须编制土方专项施工方案，在进行土方工程施工前要求提前申报。（2）当支护桩施工结束后，要组织支护工程资料和成品进行仔细验收，对有问题的地方进行分析论证，认为没有问题后，才可进行土方开挖施工。（3）监理要检查降水设施和设备，保证基坑内外的降排水及疏导工作正常。（4）检查土方施工单位的证照是否齐全。（ 5）检查渣土堆放地点。（6）检查施工单位挖土应急设备物资等是否已备齐，如垫路用的钢板、草包、粗钢绳、照明灯等。（7）在土方开挖过程中做好基坑内外降排水工作，配合土建单位做好支护桩桩间土的处理，同时做好基坑监测工作，注意观察周边环境、地下水位及支护桩的变化，根据基坑监测方案及监测数据指导土方开挖施工。2003年，上海市人均GDP按户籍人口计算就达到46700元，是1995年的2.5倍；居民家庭人均月可支配收入为14867元，是1995年的2.1倍。收入不断增加的同时，居民的消费支出也在增加。2003年上海居民人均消费支出为11040元，其中服务性消费支出为3369元，是1995年的3.6倍。6、 基坑监测： 本基坑须按照国家相关规程要求进行基坑检测，以根据监测信息指导施工、预测和分析基坑围护结构工作性能，监测内容应根据建筑基坑监测技术规范（GB50497-2009）。监测单位有甲方委托，专业单位监测。要求监测单位加强检查，如发现异常或接近临界点必须立即报相关单位，采取应急措施，施工单位应编制多套应急予案。四、 监理工作内容方法及措施“碧芝”最吸引人的是那些小巧的珠子、亮片等，都是平日里不常见的。据店长梁小姐介绍，店内的饰珠有威尼斯印第安的玻璃珠、秘鲁的陶珠、奥地利的施华洛世奇水晶、法国的仿金片、日本的梦幻珠等，五彩缤纷，流光异彩。按照饰珠的质地可分为玻璃、骨质、角质、陶制、水晶、仿金、木制等种类，其造型更是千姿百态：珠型、圆柱型、动物造型、多边形、图腾形象等，美不胜收。全部都是进口的，从几毛钱一个到几十元一个的珠子，做一个成品饰物大约需要几十元，当然，还要决定于你的心意 尽管售价不菲，却仍没挡住喜欢它的人。1、 监理工程师督促承包单位按有关规程、规范及设计要求进行施工，承包单位应服从监理工程师的监督管理。 2、 承包单位必须按批准的施工组织设计或施工方案精心组织施工，施工中不得擅自变更方案内容。 （一）大学生的消费购买能力分析3、 监理工程师应做好协调工作，对现场出现的问题尽快协调解决，并参与每周的工程协调例会。 我们长期呆在校园里，没有工作收入一直都是靠父母生活，在资金方面会表现的比较棘手。不过，对我们的小店来说还好，因为我们不需要太多的投资。4、 工程质量以设计图纸、设计修改为主，以相关规程、规范为依据进行检查验收。5、施工前施工单位应充分考虑所以可能发生的情况，准备多套应急预案，备足应用品，人员等。PS:消费者分析6、 施工过程中遇到异常情况，应立即通报监理工程师，由监理工程师会同有关人员研究处理方案。（二）创业弱势分析7、 监理工程师如发现施工中存在质量问题或承包单位未按要求进行施工，应根据情节轻重发出监理工程师通知单，直至停工指令。民族性手工艺品。在饰品店里，墙上挂满了各式各样的小饰品，有最普通的玉制项链、珍珠手链，也有特别一点如景泰蓝的手机挂坠、中国结的耳坠，甚至还有具有浓郁的异域风情的藏族饰品。五、安全监管监理工作内容要点：喜欢 一般 不喜欢1、 承包单位应有健全的安全组织机构，严格执行安全规程，落实安全措施。承包单位应定期对职工进行安全教育，督促其按安全规程进行作业。 2、施工人员未戴安全帽、身体不适或酒后不得进入施工现场。 3、工作期间严禁嬉闹，休息应选择安全地带，注意劳逸结合，注意防暑降温，恶劣天气应暂停施工。 4、 工地临时用电线路架设及脚手架接地、避雷措施等，应按现行行业标准有关规定执行。 5、 施工用电系统投入运行前，应建立管理机构，设立运行、维修专业班组并明确职责及管理范围。 然而影响我们大学生消费的最主要的因素是我们的生活费还是有限，故也限制了我们一定的购买能力。因此在价格方面要做适当考虑：我们所推出的手工艺制品的价位绝大部分都是在50元以下。一定会适合我们的学生朋友。6、 配电室、开关柜及配电箱应加锁并设警告标志。 7、电气设备不得超铭牌使用，闸刀型电源开关严禁带负荷拉闸。 送人 有实用价值 装饰8、 严禁将电线直接勾挂在闸刀上或直接插入插座内使用。 9、检查电气设备接地、漏电保护开关安装情况。 10、 检查现场围挡、封闭管理措施。 11、 监理工程师应监督检查安全保证体系的运行情况及安全措施的落实情况，对现场违章作业应予制止。精品文档
