DPMR数字电梯无线对讲系统
ZX-D8
方案书
PLAN
武汉众迅科技有限公司
WUHAN ZHONGXUN TECHNOLOGY CO., LTD

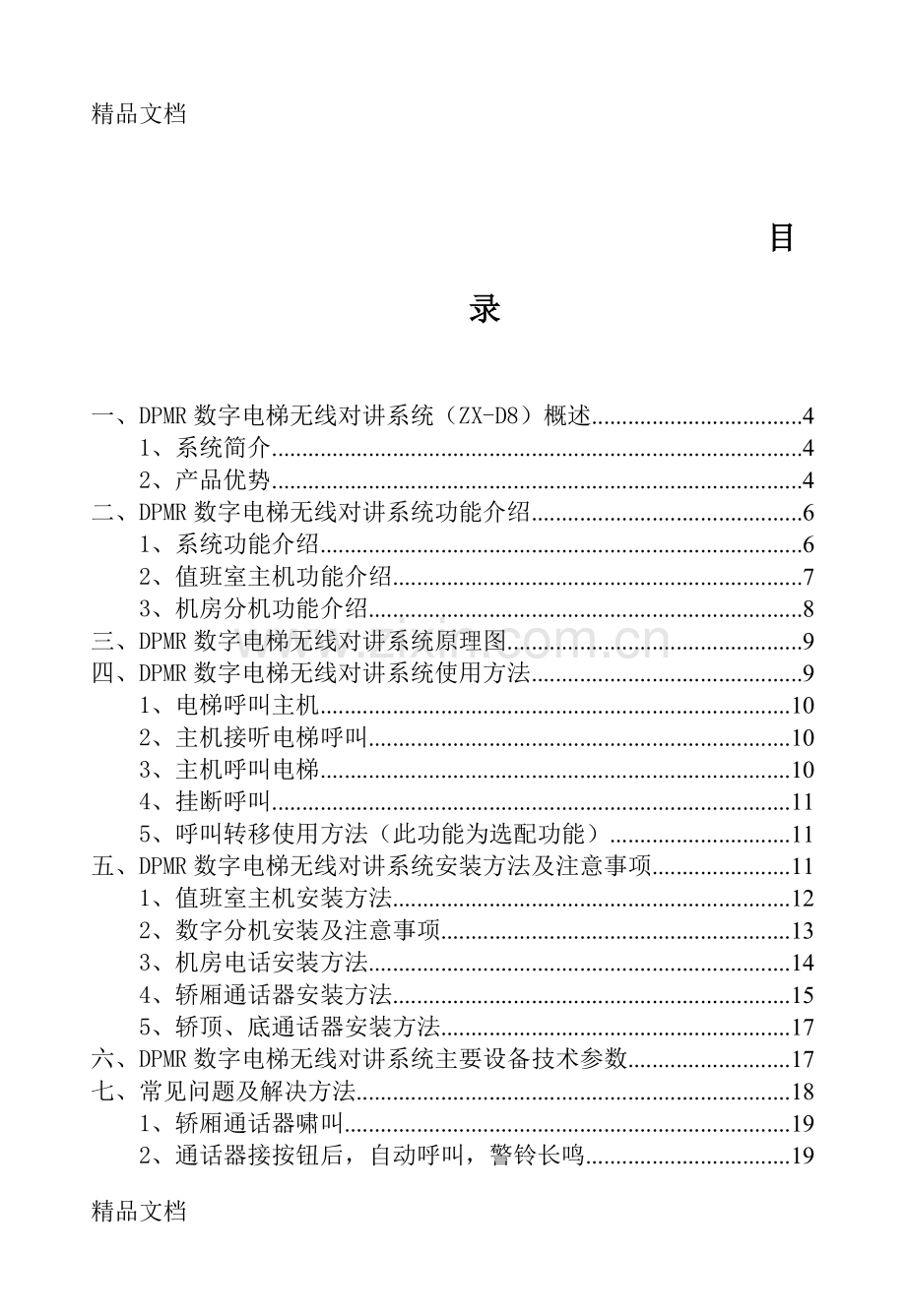

目 录
一、DPMR数字电梯无线对讲系统（ZX-D8）概述 4
1、系统简介 4
2、产品优势 4
二、DPMR数字电梯无线对讲系统功能介绍 6
1、系统功能介绍 6
2、值班室主机功能介绍 7
3、机房分机功能介绍 8
三、DPMR数字电梯无线对讲系统原理图 9
四、DPMR数字电梯无线对讲系统使用方法 9
1、电梯呼叫主机 10
2、主机接听电梯呼叫 10
3、主机呼叫电梯 10
4、挂断呼叫 11
5、呼叫转移使用方法（此功能为选配功能） 11
五、DPMR数字电梯无线对讲系统安装方法及注意事项 11
1、值班室主机安装方法 12
2、数字分机安装及注意事项 13
3、机房电话安装方法 14
4、轿厢通话器安装方法 15
5、轿顶、底通话器安装方法 17
六、DPMR数字电梯无线对讲系统主要设备技术参数 17
七、常见问题及解决方法 18
1、轿厢通话器啸叫 19
2、通话器接按钮后，自动呼叫，警铃长鸣 19
3、通话过程中出现杂音 19
4、呼叫信号中断 20
5、只能单方通话 20
6、音量小 20
八、注意事项 20
一、DPMR数字电梯无线对讲系统（ZX-D8）概述
1、系统简介
DPMR数字电梯无线对讲系统是我公司推出的第八代产品，是国内无线电梯对讲厂家中最先实现来电显示、呼叫等待、通话记录等功能的产品，采用DPMR数字无线传输模式，摒弃原有模拟FM调频的传输方式，具有稳定性更强，通话音质电信级，其单一系统最多可以控制3999部电梯进行对讲通话，无需布线，减少了日常使用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案，本系统采用最先进的数字集成技术，有液晶显示屏，可实现来电显示功能，有利于值班室准确快速的掌握信息。
2、产品优势
武汉众迅科技有限公司DPMR数字电梯无线对讲系统，对比市面上其他厂家的电梯对讲产品，有极大的优势，单一主机最多可以控制3999部电梯，所有小区一个主机可以全部控制，无需在值班室放多个主机，单一分机最多可以控制四部电梯，大大降低了成本，而且在降低成本的同时效果不受影响，市场上的产品，主机按键式的只能显示哪一栋楼，而无法显示哪一部电梯，我公司数字无线电梯对讲ZX-D8，可以在降低成本的同时还可以显示具体哪一部电梯，这个也是今后电梯对讲年检时可能的硬性要求。ZX-D8还有其他几项超前的功能，呼叫记忆功能，可以将之前100条呼叫记录记录下来，可以事后查询记录。呼叫等待功能，一部电梯在呼叫的时候另外有电梯进行呼叫时，主机亦可显示，保证没有漏接的情况。四重数字加密功能，频率，软件，数字，编码，四重加密过程，保证和所有的产品不会相互干扰。
Ø 文字方式来电显示“XX栋XX单元XX号梯”（别的厂家只能显示一串数字），准确告知电梯位置。
Ø 值班室主机无人接听时，系统自动将呼叫转移至手机。
Ø 呼叫过程中，如有其它电梯呼入，主机有来电提醒功能。
Ø 3-5公里范围内，信号无盲区覆盖。
Ø 四重数字加密，抗干扰能力极强。
Ø 交换机识别功能，每部交换机自带的四部电梯可以一一对应，主机一一显示。
Ø 一栋楼只需要用一个分机，分机最多可带四部电梯，主机可以一一分辨具体哪一部电梯
Ø 数字通讯传输模式，摒弃传统模拟信号，超强稳定性，电信级别通话质量。
Ø 抗干扰和防雷性强，不会受到雷雨天气影响。
Ø 安装简单，无需布线；人性化设计设计，操作易懂。
二、DPMR数字电梯无线对讲系统功能介绍
1、系统功能介绍
Ø 来电显示：电梯呼叫时，主机可显示电梯具体位置，如“XX区XX栋XX单元XX号电梯”（见下图）。
Ø 呼叫转移（选配）：电梯呼叫时，主机铃声结束后15秒仍无人接听，自动转移至负责人手机（见下图）。
Ø 历史记录：系统可存储100条历史通话记录，方便后续查询及管理（见图3）。
Ø 呼叫等待：系统通话过程中，如有其它电梯呼叫，主机可发出提示。
Ø 群呼：主机可同时对系统内所有电梯广播，可在停电、火灾、地震等特殊情况下使用。
Ø 液晶显示：可显示来电信息、历史记录的系统信息。
Ø 超远传输距离：信号覆盖距离远，能达到3-5公里无盲点覆盖。
Ø 双向通话：不仅电梯可以呼叫主机，主机也可以呼叫系统内任意电梯。
Ø 分区控制：同一小区可分区管理，各区之间互不干扰；
Ø 多点联动：可在物业监控室、岗亭、办公室等位置安装主机，多部主机同时控制一个小区所有电梯；
Ø 一键呼叫：电梯被困乘客只需轻按一次呼叫按钮，即可发出呼叫信号。
Ø 防雷击：系统加入防雷模块，可有效避免雷击。
图三
图二
图一
Ø 便携：主机可根据值班室变更而移动。
2、值班室主机功能介绍
序号
名称
功能说明
①
通话手柄
通话时，按确认键，并提起话柄与电梯通话，话柄音量大小可调
②
液晶显示屏
可显示“来电显示”、“呼叫等待”、“通话记录”等信息
③
主天线接口
连接主机天线，用于系统内信号收发
④
上、下
翻看历史记录，拨号时选择英文字母
⑤
取消
取消错误操作
⑥
GSM天线接口（选配）
连接GSM天线，实现呼叫转移功能
⑦
确认
接听、挂断电梯呼叫前，请按确认键
⑧
群呼
一键对系统内所有电梯广播
⑨
数字键
主机呼叫电梯时，拨号使用
⑩
一
拨号时切换英文字母
⑪
SIM卡插槽（选配）
SIM卡插槽，可实现呼叫转移功能
⑫
音量调节旋钮
可调节主机话柄音量
⑬
工作指示灯
待机时显示绿色，通话时显示红色
⑭
外置喇叭接口
可另接外置喇叭
⑮
外置麦克风接口
可另接外置麦克风
⑯
对码按钮
对码按钮，非专业人员不得使用
软件接口
软件写入接口，非专业人员不得使用
3、机房分机功能介绍
序号
名称
功能说明
①
软件接口
软件写入接口，非专业人员不得使用
②
对码按钮
对码按钮，非专业人员不得使用
③
工作指示灯
待机时显示绿色，通话时显示红色
④
音量调节旋钮
可调节通话音量
⑤
通话器USB接口
每个接口可接一部电梯进行五方通话（分机有一到四路）
⑥
电梯呼叫指示灯
当电梯呼叫主机时，对应LED灯亮（绿色）
⑦
天线接口
标配5米天线电缆，严禁私接天线
⑧
电源接口
标配DC-12V UPS电源
三、DPMR数字电梯无线对讲系统原理图
四、DPMR数字电梯无线对讲系统使用方法
1、电梯呼叫主机
当电梯困人时，被困乘客只需轻按“”键，求救信号立即发送给值班室主机。
2、主机接听电梯呼叫
电梯呼叫主机时，主机发出“电梯呼叫”的铃声，同时液晶显示屏上显示电梯相关信息（如下图），值班人员只需轻按“确认”键，并提起手柄，即可接听求救电话。
3、主机呼叫电梯
当主机需要呼叫指定电梯时；首先，在待机状态下按“确认”键，进入区号选择，按“-”进入字母选择，按“上、下”键选择所需字母；区号确定后按“确认”键进入楼栋号选择，按键盘“数字”键选择楼栋号；楼栋号确定好之后，按“确认”键进入单元号选择，按键盘“数字”键选择单元号；单元号确定后，按“确认”键进入电梯号选择，按键盘“数字”键选择电梯号，并按“确认”键盘确定自己所选楼栋信息；最后按“确认”键，发出信号。详细步骤如下图：
4、挂断呼叫
通话结束后，按“确认”键挂断通话，并将手柄放回原位。
5、呼叫转移使用方法（此功能为选配功能）
若客户选购“呼叫转移”功能，使用此功能前需自行购买GSM网络SIM卡（移动或联通2G手机卡），SIM卡中最多可存入5组电话号码，存好号码后将SIM卡插入卡槽中。当电梯呼叫时，主机铃声结束后15秒仍无人接听，呼叫信号自动转移至事先存入电话号码，如第一个号码无人接听，系统自动拨打下一个号码。注：存号码时，5组号码姓名处依次填1、2、3、4、5；系统自动屏蔽5组号码外的其它号码。
五、DPMR数字电梯无线对讲系统安装方法及注意事项
1、值班室主机安装方法
步骤：
Ø 将主机和电源固定在合适的位置；
Ø 通过线槽将天线线缆引到室外，将天线固定在室外空旷处；
Ø 将天线与主机接好，拧紧；
Ø 最后将电源接入主机。
材料规格表：
材料名称
规格
备注
同轴电缆
SYWV-50-5
标配8米，接天线用
线槽
24*14
同轴电缆线槽
螺丝
M8*40
固定主机、电源、天线用
胶塞
--
螺丝配套
注意事项：
Ø 必须首先固定好天线位置并和主机对接，禁止先接电源后接天线，容易烧坏主机发射模块。
Ø 天线尽量放在值班室楼顶朝向分机所在方向最佳，天线不可靠近墙面贴放，会导致信号衰减。
Ø 天线和主机接头一定要拎紧，接触不良容易导致信号不稳定或者烧坏主机发射模块。
Ø 保持电源始终有电并稳定在12V左右，不然会导致信号连接中断。
Ø 主机可移动，可放置在桌上或者固定在墙上，主机防水防晒，温度不可过高，影响产品寿命。
2、数字分机安装及注意事项
步骤：
Ø 将无线分机和电源固定在合适位置；
Ø 通过线槽将天线线缆引到室外，将天线固定在室外空旷处，并朝向主机天线方向；
Ø 将天线与分机接好，拧紧；
Ø 将两根备用随行电缆延伸至分机自带USB插头处，与航空插头黄绿线分别对接（如图：五-2-1）；
（五）DIY手工艺品的“价格弹性化” （注：若该栋楼有多台电梯共用一个分机，侧随行电缆延长线需穿管。）
材料规格表：
材料名称
规格
随着社会经济、文化的飞跃发展，人们正从温饱型步入小康型，崇尚人性和时尚，不断塑造个性和魅力的现代文化价值观念，已成为人们的追求目标。因此，顺应时代的饰品文化显示出强大的发展势头和越来越广的市场，从事饰品销售是有着广阔的市场空间。备注
同轴电缆
上海市劳动和社会保障局所辖的“促进就业基金”，还专门为大学生创业提供担保，贷款最高上限达到５万元。SYWV-50-3
世界上的每一个国家和民族都有自己的饰品文化，将这些饰品汇集到一起再进行新的组合，便可以无穷繁衍下去，满足每一个人不同的个性需求。标配5米，接天线用
线槽
在上海， 随着轨道交通的发展，地铁商铺应运而生，并且在重要商圈已经形成一定的气候，投资经营地铁商铺逐渐为一大热门。在人民广场地下的迪美购物中心，有一家DIY自制饰品店--“碧芝自制饰品店”24*14
4、宏观营销环境分析同轴电缆线槽
在我们学校大约有4000多名学生，其中女生约占90%以上。按每十人一件饰品计算，大概需要360多件。这对于开设饰品市场是很有利的。女生成为消费人群的主体。螺丝
6、你购买DIY手工艺制品的目的有那些？M8*40
500元以上 12 24%固定主机、电源、天线用
胶塞
情感性手工艺品。不少人把自制的手机挂坠作为礼物送给亲人朋友，不仅特别，还很有心思。每逢情人节、母亲节等节假日，顾客特别多。--
螺丝配套
冷压接线端子
20×7.5×14
随行电缆延长线连接端子
穿线管
20mm
穿随行电缆延长线用
电缆
3*0.75
随行电缆延长线
注意事项：
Ø 将分机安装在机房窗口或者门口。（避免日晒雨淋）
Ø 将天线伸至楼顶固定并朝向值班室方向。
Ø 将随行电缆延长至分机相应端口处和机器自带接头对接。
Ø 注意黄绿线的对接。
Ø 注意防水和防晒。
Ø 每个分机都有相应的分机号，如12号楼一单元，请对号安装。
Ø 分机上每个端口都有相应的电梯号，如：1号电梯。。请对号安装。
3、机房电话安装方法
步骤：
Ø 将机房电话固定在合适位置；
Ø 将机房电话红黑线分别于航插红黑线对接；
Ø 将机房电话黄绿线与随行电缆黄绿线并接；
材料规格表：
材料名称
规格
备注
冷压接线端子
20×7.5×14
接线端子端子
注意事项：
Ø 接线时系统需断电，注意颜色对齐。
4、轿厢通话器安装方法
步骤：
Ø 将轿厢通话器固定在轿厢操作面板背后，喇叭和扩音器的孔位与蜂窝孔对齐；
Ø 将轿厢通话器黄绿线与随行电缆黄绿线并接；
Ø 将两根橙色线与报警按钮连接；
Ø 盖上面板。
材料规格表：
材料名称
规格
备注
冷压接线端子
20×7.5×14
接线端子端子
注意事项：
Ø 接线时系统需断电，注意颜色对齐，严禁接反；
Ø 若按钮带电，注意最右边橙色线接按钮正极。
5、轿顶、底通话器安装方法
步骤：
Ø 将轿顶、底通话器固定在合适位置；
Ø 将黄绿线与随行电缆黄绿线并接。
材料规格表：
材料名称
规格
备注
冷压接线端子
20×7.5×14
接线端子端子
注意事项：
Ø 接线时系统需断电，注意颜色对齐，严禁接反；
六、DPMR数字电梯无线对讲系统主要设备技术参数
设备
名称
监控室主机
机房分机
天线
UPS电源
轿厢通话器
机房电话
轿顶、底坑通
话器
设备
设
备
参
数
规格尺寸
300*230
*180mm
240*180
*55mm
550*110mm
250*160
*70mm
66*25
*12.5mm
190*80
*55mm
118*78
*37mm
工作电压
DC-12V
DC-12V
DC-12V
DC-12V
DC-12V
DC-12V
DC-12V
工作电流
2.8～3.2A
2.3～2.6A
-
4A
12mA
12mA
12mA
待机电压
DC-12V
DC-12V
DC-12V
DC-12V
DC-2～4V
DC-2～4V
DC-2～4V
待机电流
150～170mA
140～160mA
-
180mA
3mA
3mA
3mA
工作温度范围
-30℃～70℃
-30℃～70℃
-30℃～70℃
-30℃～70℃
-30℃～70℃
-30℃～70℃
-30℃～70℃
最大功率
≤5W
≤5W
≤80W
≤60W
-
-
-
传输方式
无线
无线
无线
-
两线
四线
两线
信号覆盖
范围
3～5km
3～5km
3～5km
-
-
-
-
频率
410MHZ
410MHZ
410MHZ
-
-
-
-
可控电梯数量
3000台
4台
-
-
1台
1台
1台
音量
＞60db
＞60db
-
-
＞60db
＞60db
＞60db
固定方式
壁挂或平放
壁挂或平放
螺丝固定
壁挂或平放
螺丝固定
壁挂
壁挂
七、常见问题及解决方法
1、轿厢通话器啸叫
解决方法：调整通话器安装位置，使扬声器和咪头对准电梯面板上的蜂窝孔，增加扬声器和咪头之间的高度，并增加通话器和面板之间的间隙。（如下图）
2、通话器接按钮后，自动呼叫，警铃长鸣
解决方法一：用万用表测量按钮是否带电，若带电，则将轿厢通话器最外边的橙色线接带电按钮正极。
解决方法二：加装12V继电器，分别控制带电按钮的警铃功能和呼叫功能（继电器接线方法如下图）。
3、通话过程中出现杂音
解决方法：检测天线、通话器、插头是否有接好。
4、呼叫信号中断
解决方法：首先，检查天线是否接好，天线插头接触不好容易出现信号丢失情况；然后，检测UPS电源另一头是否接上220V市电，电源供电不足不能满足信号传输所需功率时容易出现信号丢失情况。
5、只能单方通话
解决方法：检查黄绿两根信号线是否接反，信号线接反容易出现单方通话的现象
6、音量小
解决方法：将主机和分机上的音量开关调大。
八、注意事项
为保证您安全正确使用本产品，请您务必注意一下情况：
Ø 严禁私接天线；
Ø 严禁私拆设备；
Ø 严禁在带电状态下安装接线；
Ø 严禁在未接好天线前呼叫；
Ø 严禁带电状态下拆除设备；
Ø 不可在加油站、机场、军事禁区附近使用本产品。
