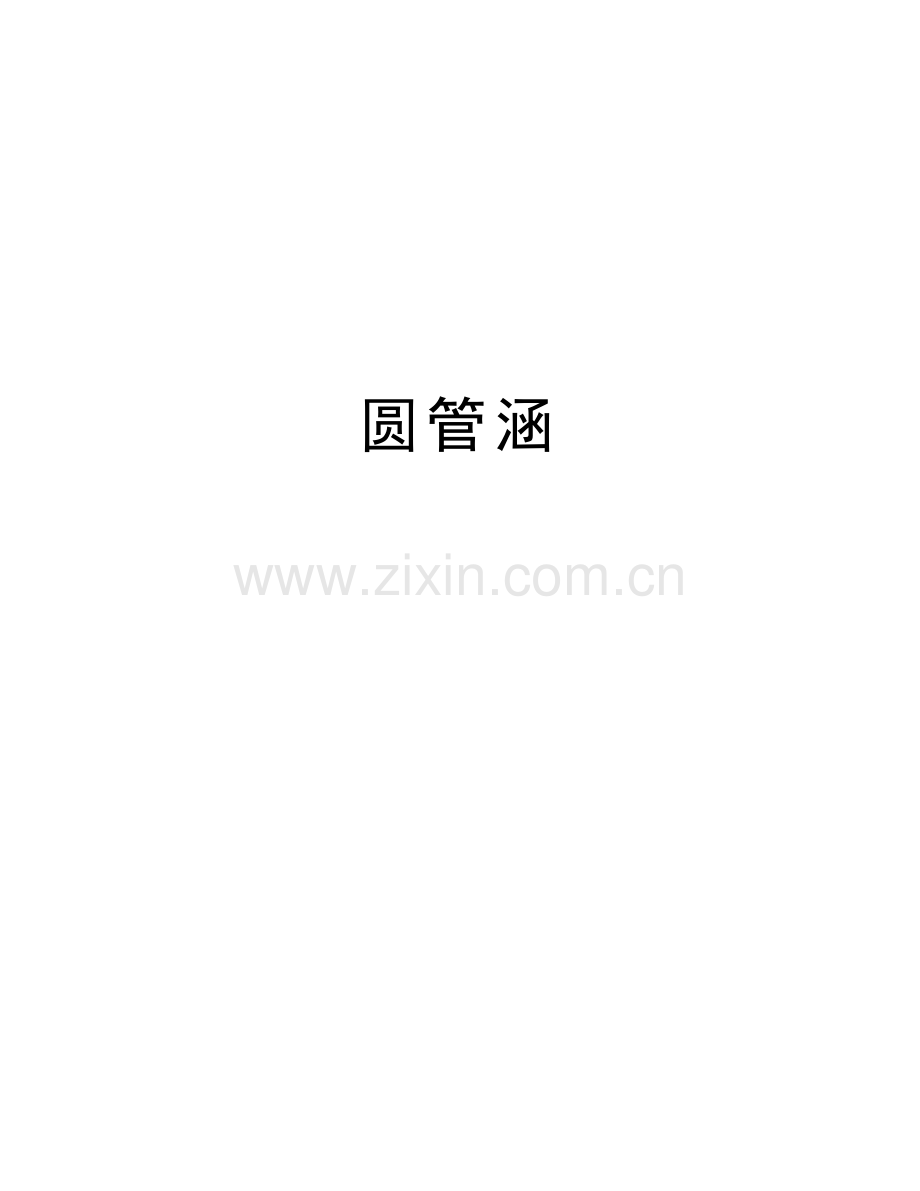

圆管涵演示教学.docx

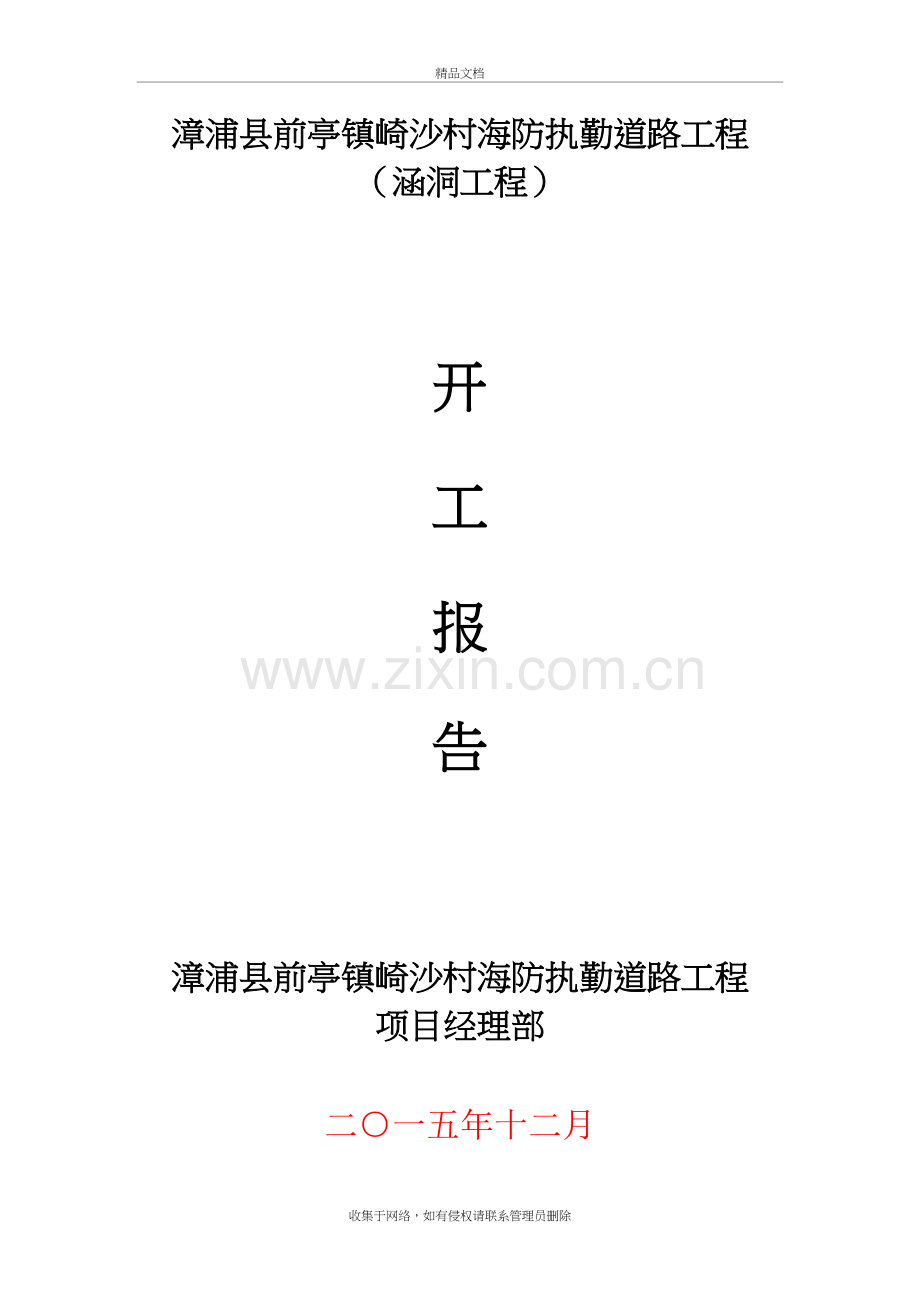

圆管涵精品文档漳浦县前亭镇崎沙村海防执勤道路工程（涵洞工程）开工报告漳浦县前亭镇崎沙村海防执勤道路工程项目经理部二一五年十二月第一章 工程概况一、工程简介漳浦县前亭镇崎沙村海防执勤道路工程项目路线总长1.801千米，共由三个路段组成。本工程为1-0.5m钢筋砼圆管涵，涵洞总长为8.0m，斜交角度为90，涵洞中心桩号K0+102.4，涵洞进出口采用一字式锥坡洞口。管材在预制场采用离心法旋转成型工艺集中统一预制，汽车运至现场，采用机械配合人工的安装施工方法。二、工程数量名称M7.5浆砌片块石(m3)C25砼(m3)C15砼(m3)C10砼(m3)砂砾石垫层(m3)土方开挖(m3)数量1.031.174.670.751.1920.0三、人工、材料、机械设备到位情况 1)主要施工人员序号职务或工种人数(人)序号职务或工种人数(人)1技术主管17普工52工 长18砼工53技术员14测量工15安全员16电 工1合计162)主要机械设备设备名称规格型号数量（台）技术状况备 注挖掘机PC2001良好装载机ZL501良好汽车吊8T1良好振捣棒2良好3)主要施工材料1、圆管涵管基下砂垫层必须为中粗砂或碎石，应具有良好的透水性，不含有机质、粘土块和其它有害物质。含泥量不得大于5%，且必须报验监理工程师合格后才可使用。2、洞口铺砌、截水墙为M7.5片石，片石必须报监理批准合格后才可使用。3、混凝土管节将委托质量、信誉高的专业生产混凝土管节的构件厂生产，在生产前将其资质向监理工程师及指挥部申报，在取得指挥部及监理工程师的批准后才可进行预制、生产。在生产过程中将进行严格跟踪监督，严把质量关。第二章 施工方案一、施工准备1、在已清表的路基上用全站仪放出涵洞的中心桩及其轴线，并在适当位置进行保护，据此进行涵洞的施工放样。2、根据放出的轴线与现行的排灌系统进行现场核对，如有涵洞位置、标高与设计意图不相符的地方立即上报监理工程师。待经有关部门批复后方可进行施工。3、在涵洞附近路基范围以外不易碰到的地方加密一水准点，以此进行施工标高的测量和复核。4、如果涵洞所在位置处在现有排灌水系处，应将原有水系进行改道或必要时进行围堰处理，采用草袋进行围堰，然后进行基坑开挖和清淤。5、做好原材料的检测及临时用电准备工作（本工程计划采用自备100KW发电机组）、组织机械设备进场。一、施工方案及施工方法1、钢筋砼圆管涵施工流程测量放样 基坑开挖 铺设垫层浇注管底以下管基砼 管节安装 沉降缝防水层处理 剩余管基砼的浇注接口处理 浇筑涵洞端墙及帽石混凝土回填洞口锥坡砌筑2、测量放样在基坑开挖前，精确定出圆管涵轴线控制桩并报验测量监理工程师进行检验。3、基坑开挖A、基坑开挖采用人工或人工配合挖掘机进行，挖方边坡采用1：0. 75（如基坑坑壁牢固可将坡度适当放大），从基坑中挖出的素土按监理工程师指定的地点进行堆放。B、若在基坑开挖过程中，地下水渗流量过大，则在基坑两端开挖集水坑用人工或水泵及时将渗水排除。C、开挖深度严格按设计标高进行控制，如在施工过程中进行了超挖，则用中粗砂回填。3、铺设砂砾石基础垫层回填管基底部采用砂砾石垫层，垫层采用人工配合机械施工，采用水密法使其密实，其施工方法为先将砂垫层洒水至饱和状态，然后将砂砾垫层渗流水从集水坑中抽出使砂砾垫层达到密实状态。4、管底以下管基砼浇注A、砂砾垫层填至设计标高施工完毕后，应在其上精确放样立模后进行管基第一层砼和端墙基础砼的浇注，使用溜槽进行浇注，采用插入式振捣器进行振捣，在振捣密实后用木抹子仔细找平，此时注意用3CM厚木板按每5米设置一处沉降缝且必须与日后施工混凝土管节接逢对齐，在混凝土终凝后及时将木板抽出并用沥青麻絮将沉降缝填塞满。B、施工时管底以下管基砼浇注标高比设计管底标高低2CM左右。C、在圆管涵管节安装前安排专人对已施工完毕的管底以下管基砼进行凿毛处理。5、管节安装A、安装管节前，先在砼面上精确放出涵洞的中心线及轴线，并测放出每一节管的接头位置。安装时以此作为控制每一管节的具体位置。施工放样时，必须注意管涵的全长与管节的配置以及洞口端墙的精确位置。B、采用8T吊车或装载机从涵洞中心向两端进行安装，吊装时注意保护管节端头不被钢丝绳损坏。管节平稳安放在管基上用混凝土垫块垫好后，摘下钢丝绳，用撬杠缓缓移动混凝土管并适当调整垫块直至两管整齐对接，并注意两管接头处内侧管底平顺、不错台。C、沉降缝处管缝处理措施两管节之间缝宽为11.5CM，在两管节对接完成后，设置防水层，防水层宽为15CM其设置方法为：先在两管节缝宽内用沥青麻絮赛满，然后用四层沥青浸制麻布将麻绳包裹好，并用四根粗铅丝将其绕管壁牢固捆绑好。D、非沉降缝处管缝处理措施将管缝紧密对接。6、剩余管基砼的浇注管节安装完毕后，在已凿毛的管基上支立模，浇注管基第二层砼。采用插入式振捣器振捣，使管底三角区砼充分密实与管壁紧密贴合。7、抹带砼浇注完成后，用钢刷将管接缝两侧各8CM范围内混凝土管表面进行刷毛处理，刷毛完毕后用1：3的水泥砂浆进行抹带，管口内砂浆勾缝。抹带完成后及时洒水养生。并在涵管的整个表面涂抹两层沥青。8、涵洞端墙及帽石混凝土浇筑在圆管涵管节安装、抹带完毕后，进行涵洞端墙及帽石的支模工作，其模板采用组合钢模，用对拉、外加斜支撑方式进行加固，模板支撑完毕后进行混凝土浇筑，浇筑前所有拉杆、螺栓都必须拧紧，用木楔处也要将木楔背紧，拼装模板时注意模板是否变形，以及相邻模板的接荐是否超出允许偏差，及时自检，发现问题及时调整。砼浇筑时按照一定的厚度、顺序、方向分层浇筑。砼浇筑时其分层厚度不得超过30 Cm，且应在下层砼初凝或重塑前浇筑完成上层砼，我部采用插入式振动器，其移动间距不应超过振动器作用半径的1.5倍，与侧模保持510cm的距离，每一处振运完毕后，应边振动边徐徐提出振动棒，振动过程中避免触碰模板，对某一振动部位必须振动到该部位砼密实为止，砼浇筑完毕后及时对砼表面进行修整抹平。9、回填A、砼强度及砂浆强度达到设计强度75%后可进行回填，采用透水性材料在涵洞两侧对称分层填筑，回填范围为涵洞洞身两侧不小于两倍孔径范围，在靠路基填土一侧按1：1边坡开挖向上形成台阶状。B、回填时采用行走式夯机进行夯实，每层填土厚度不超过15cm。压实度达到设计要求。10、洞身接合部A、圆管涵的一字墙墙身和基础均为混凝土浇筑，在基底平面平整夯实后即可进行施工。B、混凝土应采取分层浇筑的方式，大致水平，分层振捣。11、进出口施工a、根据设计施工图，准确放出锥坡的平面位置。b、根据施工放样，采取人工挖基并清理。基础开挖成型后，仔细检查基底高程和几何尺寸，确认满足设计要求时，方能下道工序的施工。二、质量检验1、钢筋混凝土圆管涵成品质量A、管节端面应平整并与其轴线垂直，斜交管涵进出水口管节的外端面应按斜交角度处理。B、管内外壁表面应平直圆滑，如果缺陷小于下列规定时，应修补完毕后方可使用，如果缺陷大于下列规定时，则不予验收。、每处蜂窝面积不得大于30mm30mm；、其蜂窝深度不得超过10mm；、蜂窝总面积不得超过全面积的1%，并不得露筋。、管节各部尺寸不得超过下表值：管涵实测项目项次检查项目规定值或允许偏差检查方法和频率1砼强度（Mpa）在合格标准内按附录D检查2轴线偏位（mm）50用经纬仪检查、纵横向各两处3涵底流水面高程（mm）+/20用水准仪检查洞口2处、拉线检查中间2处4涵管长度（mm）+100，50用尺量5管座宽、厚度（mm）大于设计值用尺量3处6相邻管节底面错口管径1m3用水平尺检查接头处管径1m5第四节 安全、质量、文明施工及环保保证措施一、安全保证措施1、安全施工目标杜绝施工中发生重大人身伤亡事故；年负伤事故频率1；无等级火警事故；无机械行车和道路交通责任事故；无机械设备事故和管线损坏事故；无等级社会治安案件；创建安全文明工地。2、安全施工管理体系A、建立健全安全保证体系，成立安全生产领导小组，项目安质部为安全管理职能部门，设专职安全工程师，施工队设专职安全员，班组设兼职安全员跟班作业，形成自上而下的安全保证体系。安全领导小组以施工安全、人员安全、财产安全为工作职责，严格遵守有关安全生产和劳动保护方面的法律法规和技术标准，建立健全安全生产管理制度，定期检查安全生产情况，召开安全会议，发现问题及时解决，制定安全规划，搞好安全教育，消除事故隐患，把事故苗头消灭在萌芽状态。B、根据本工程实际，查找安全工作重点，有针对性地制定安全作业制度和防护措施，对车辆运输、机械操作等建立作业规章制度。C、针对本工程安全防护重点，根据国家颁布的各种安全规程，结合单位实践经验，对职工进行经常性的安全教育，使施工人员牢记有关的安全作业内容和知识，严守操作规程，确保安全。3、安全施工管理措施A、认真执行国家、浙江省有关安全生产的法律法规，严格遵守安全生产规章制度。贯彻“安全第一、预防为主”的方针，将各项规章制度、操作规程落到实处。B、为保证各项安全技术措施落实,建立完善安全生产责任制度，作到分工明确，责任到人。C、各级成立安全工作领导小组，施工队设专职安全员一名，工班设兼职安全员一名；层层签订安全包保责任状，形成齐抓共管，群防群治管理局面。D、针对工程特点，搞好安全教育，提高全员安全意识，严格遵守有关安全生产和劳动保护方面的法律法规和技术标准。E、建立健全安全生产管理制度，定期检查和召开会议，发现问题及时解决，消除事故隐患。F、对从事机械运输作业人员，制定相应的制度和措施，重点防范，把不安全因素消灭在萌芽状态，以确保安全目标实现。G、坚持“安全第一，预防为主”的方针。建立健全安全保证体系和安全生产规章制度，制订行之有效的安全技术措施，完善安全生产内业资料管理，开展安全标准工地建设和安全生产检查活动。H、加强安全教育工作，开工前组织干部职工认真学习安全规则，特殊作业人员必须持证上岗；所有进入施工现场人员必须配戴安全帽，否则不准进入现场。I、实行工前安全技术交底，工中安全生产检查，工后安全生产评比制度。二、质量保证措施1、质量保证体系及人员素质上的保证 A、项目部设安全质量部，施工队设专职质检员，工班设兼职质检员。施工中严格实行“三检制”，形成项目、队、工班、作业人员四级质量控制体系。B、建立健全技术管理体系，实行项目部、施工队两级技术管理。组织技术人员及质检人员认真学习设计文件，技术规范及验收标准，对主要分项工程编写施工操作及检验细则以指导施工，控制质量。C、编制质量计划及关键工序作业指导书。2、原材料及机械设备上的保证A、执行原材料进场检验登记制度，凡进场的原材料，均按规定频率检验，不合格的原材料严禁入场。B、进场的材料按IS09000标准要求进行合理存放、标识，使材料、成品、半成品的使用具备可追溯性。C、使用自动化程度高、技术先进、工程针对性强的施工机械设备，并严格按操作规程进行作业，为提高工程质量创造必要的条件。3、施工过程中的控制A、做好技术交底，技术交底以书面形式下发，通过技术交底使施工人员明确设计意图、技术标准和施工工艺。 B、实行样板工程引路，推行标准化作业。C、进行定期不定期质量大检查，以做到及时发现问题、解决问题。D、严格质量奖惩制度，对于在质量工作中取得成绩的单位和个人要实施特别奖励，对造成质量事故的单位和个人要严加惩处，决不姑息。E、强化现场测量和试验工作，配备充足的先进测试仪器，完善各级试验测量条件，使之能适应和满足工程需要。3、文明施工及环保保证措施文明施工是进行“两个文明”建设的重要内容，是提高工程经济效益和社会效益的重要保证。树立“文明施工为人民”的便民利民思想，确实保证工程建设的按期完成。我们将严格遵守浙江省有关文明施工管理的规定，并接受业主和有关部门的监督和检查。几项具体的文明施工措施：(1)临时建筑物稳固、安全、清洁，并满足消防要求，用电线路按设计架设。按批准的施工组织设计平面布置图修建生产设施和生活设施，合理布局，五牌一图到位，形象宣传上墙，施工现场及时完成“三通一平”创造良好的施工环境，建设文明工地。(2)施工现场设置工程标识牌，标明建设项目名称、项目法人、勘察设计、施工监理、施工单位名称和责任人。施工进出口位置设立醒目标示牌，以提醒过往路人和行驶车辆注意安全。(3)按照施工组织设计平面布置图划定的位置堆放成品、半成品及原材料，所有材料堆放整齐，并应悬挂标识牌。钢筋工棚地面全部硬化，防止建材受污染。(4)装运材料、土石方、建筑垃圾及工程渣土的车辆，应采取有效措施，保证行驶途中不污染道路和环境。(5)机械设备停放有序、清洁，施工机运车辆在道路上行驶要遵章守纪，文明驾驶，礼让三先，保证交通安全和施工安全。(6)临时道路等易产生粉尘部位定期洒水，减少灰尘对周围环境的污染。禁止在施工现场焚烧有毒、有害及有恶臭气味的物质。(7)各队在驻地附近修造厕所，严禁随地大小便，保持生活区和工地整洁卫生。每半月组织一次卫生检查，开展爱国卫生运动，列入考核施工队综合评分内容。(8)建立安全保卫制度，落实治安防火管理责任人，配置符合消防安全规定的灭火器材。收集于网络，如有侵权请联系管理员删除
