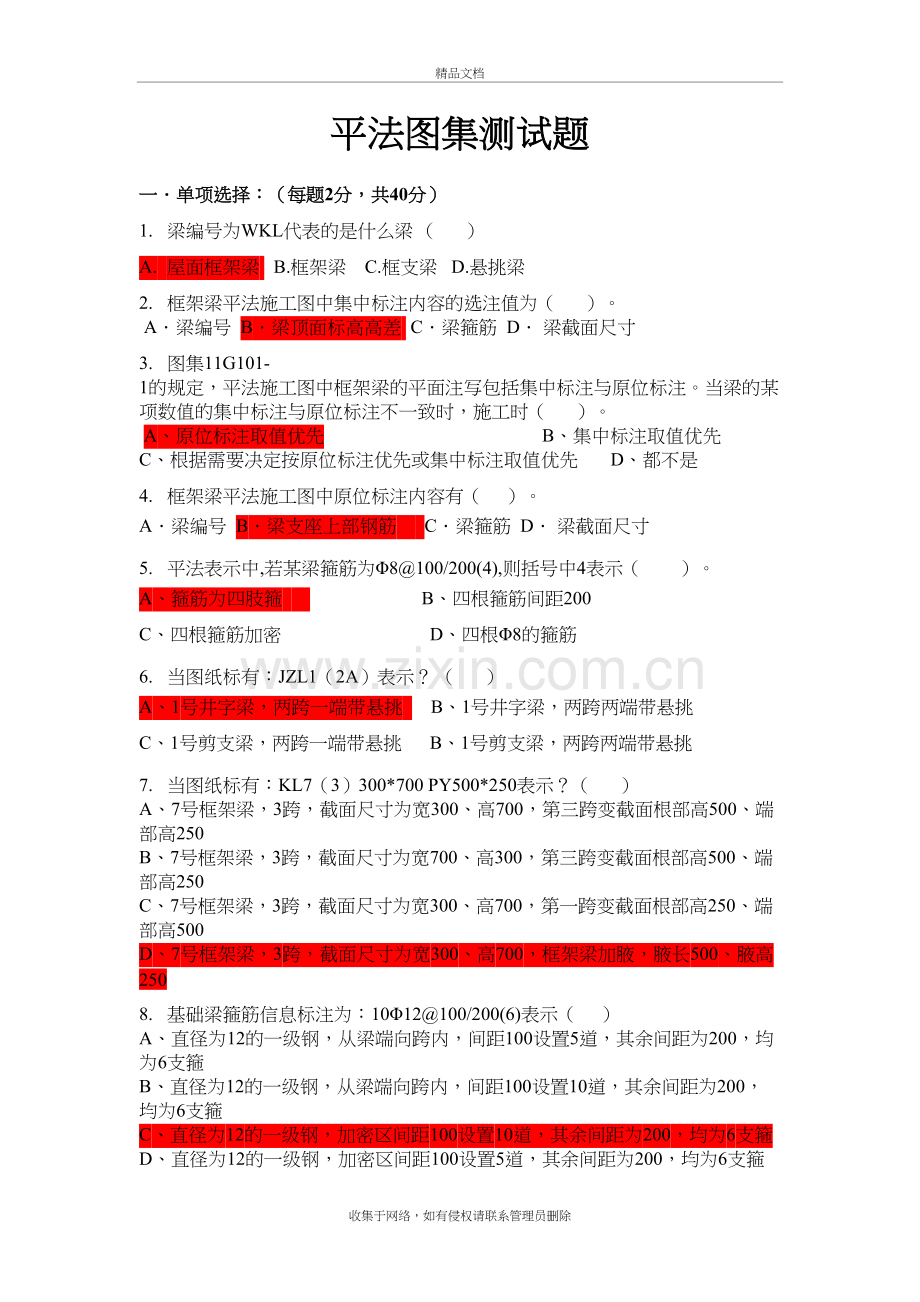

平法识图考试题精品文档平法图集测试题一单项选择：（每题2分，共40分）1. 梁编号为WKL代表的是什么梁 （ ）A.屋面框架梁 B.框架梁 C.框支梁 D.悬挑梁2. 框架梁平法施工图中集中标注内容的选注值为（）。A梁编号B梁顶面标高高差C梁箍筋D梁截面尺寸3. 图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。当梁的某项数值的集中标注与原位标注不一致时，施工时（）。A、原位标注取值优先 B、集中标注取值优先C、根据需要决定按原位标注优先或集中标注取值优先 D、都不是4. 框架梁平法施工图中原位标注内容有（ ）。A梁编号 B梁支座上部钢筋 C梁箍筋 D 梁截面尺寸5. 平法表示中,若某梁箍筋为8100/200(4),则括号中4表示（ ）。A、箍筋为四肢箍 B、四根箍筋间距200 C、四根箍筋加密D、四根8的箍筋6. 当图纸标有：JZL1（2A）表示？ （ ）A、1号井字梁，两跨一端带悬挑 B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑7. 当图纸标有：KL7（3）300*700 PY500*250表示？（ ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2508. 基础梁箍筋信息标注为：1012100/200(6)表示（ ）A、直径为12的一级钢，从梁端向跨内，间距100设置5道，其余间距为200，均为6支箍B、直径为12的一级钢，从梁端向跨内，间距100设置10道，其余间距为200，均为6支箍C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍9. 架立钢筋同支座负筋的搭接长度为：（ ）A、15d B、12d C、150 D、25010. 梁下部不伸入支座钢筋在什么位置断开（ ）A、距支座边0.05Ln B、距支座边0.5Ln C、距支座边0.01Ln D、距支座边0.1Ln11. 下列关于梁、柱平法施工图制图规则的论述中正确的是（）。A梁采用平面注写方式时，集中标注取值优先。B梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。C梁集中标注中受扭钢筋用G打头表示。D梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。12. 下列关于梁、柱平法施工图制图规则的论述中错误的是（ ）。A梁采用平面注写方式时，原位标注取值优先。B梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。C梁集中标注中受扭钢筋用N打头表示。D梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。13. 下列关于柱平法施工图制图规则论述中错误的是（）。A柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。B柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。C注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。D柱编号由类型代号和序号组成。14. 图集11G101-1中所注的 h b 是指（ ） （A）梁截面或楼板高度 （B）柱截面高度 （C）基础高度 （D）梁跨度 15. 上层柱和下层柱纵向钢筋根数相同，当上层柱配置的钢筋直径比下层柱钢筋直径粗时，柱的纵筋搭接区域应在（）。（A）上层柱（B）柱和梁的相交处（C）下层柱（D）不受限制16. 某框架截面尺寸300600mm，四级抗震，该梁的箍筋加密区长度为（ ） （A）500 （B）900 （C）1200 （D）无法确定 17. 框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（ ）。 A、该跨梁两端轴线之间的距离 B、该跨梁两端柱子中心之间距离C、该跨梁净距 D、都不是18. 板中的钢筋标注方法可以分为:传统标注和平法标注,其中在传统标注表示贯通纵筋时,如图1所示，表示的是板的（ ）钢筋A.上部通长筋 B. 下部通长筋 C.端支座负筋 D.架立筋19. 板块编号中XB表示？（ ）A、现浇板 B、悬挑板 C、延伸悬挑板 D、屋面现浇板20. 在结构图中，梁的上方有这样的集中标注222+（412），请问括号内的标注表示梁的（ ）A.箍筋 B.下部纵筋 C.支座负筋 D.架立筋二、判断题（每题一分，共30分）1. （ ）每一本平法标准图集，讲述的主要都是“平法”的标准设计规则。2. （ ）在建筑图和结构图中，对“层号”的概念认识是一样的。3. （ ）梁中的架立钢筋属于上部受力钢筋。4. （ ）当框架梁的底部纵筋在柱中满足直锚长度要求时，可不设90弯钩。 5. （ ）图集11G101-1规定，梁支座负筋标注为216+218时，则216 应为角筋，218 应为中部筋。6. （ ）图集11G101-1规定，悬挑梁XL根部与端部截面高度不同时，梁平法施工图中注写为h1/h2 ,其中h1表示悬挑端部的截面高度，h2表示悬挑根部的截面高度。 7. （ ）梁平法施工图中，G416表示除了梁的底筋、面筋外，梁肋中部两侧共设416 的梁侧构造筋。8. （ ）梁平法施工图中，注写为8100(4) 表示箍筋的肢数为4肢。9. （ ）梁采用平面注写方式时，集中标注取值优先。10. （ ）梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。11. （ ）梁集中标注中受扭钢筋用G打头表示。12. （ ）梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。13. （ ）梁采用平面注写方式时，原位标注取值优先。14. （ ）梁集中标注中受扭钢筋用N打头表示。15. （ ）梁、柱和板的平法标注都是由两部分内容构成，分别是集中标注和原位标注。16. （ ）KL5(3A)表示: 5号框架梁，3跨，一端带悬挑。17. （ ）10100/150(4)表示: 箍筋级别为一级钢筋，直径为10mm，加密区间距为100mm，非加密区间距为150mm，箍筋肢数为四肢箍。18. （ ）10100/250(3)表示箍筋为级钢筋，直径10，加密区100，非加密区250，箍筋肢数为三肢箍。19. （ ）梁施工时，原位标注取值优先。20. （ ）梁施工时，集中标注取值优先。21. （ ）梁的平面注写包括集中标注与原位标注，集中标注表达梁的特殊数值，原位标注表达梁的通用数值。22. （ ）对于梁结构来说，上部通长筋和下部通长筋都是必须的。23. （ ）两根柱在平面图上布置的位置（轴线正中或偏中）不同，不影响编为同一编号。24. （ ）梁平法标注中，标注222 + 420和420+222的含义是一样的。25. （ ）同一编号的多跨梁结构中，当某一跨的钢筋信息不同于其他跨的时候，此根梁不适合再进行集中标注。 26. （ ）缺省对称原则是指当某跨梁两边的支座上部纵筋相同时，可仅在一边的支座标注配筋值，另一边省去不注。 27. （ ）缺省标注是指当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。28. （ ）同一个原位标注信息标注在梁上部跨中，与同时标注在左右支座是等效的。29. （ ）钢筋的搭接和锚固差不多，都是两根钢筋之间的行为。30. （ ）关于箍筋，不管是梁构件中还是柱构件中都需要遵循一个原则，就是“大箍套小箍”。三、 填空题（每空1分，共10分）1. 某柱箍筋为8100/200表示箍筋为 ，直径为 mm，加密区间距 mm，非加密区间距为 mm。2. 某框架梁在集中标注中，注有322；320，其中322为 ，320为 。3. 当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。4. 在平法图集03G101-1中， 剪力墙梁的梁编号LL2 （JC）表示 ； 剪力墙柱的编号 YDZ3表示 。 5. 已知某框架抗震设防等级为三级，当框架柱截面高度为700mm， 柱净高Hn=3600mm 时，柱在楼面梁底部位的箍筋加密区长度不小于 。三、简答题（每题10分，共20分）1. 解释下面梁平法施工图中平面注写方式的集中标注中各项符号的含义。 WKL12（5A）250750/500 8100/200（4） 225+（212） G412 0.1002. 解释下面梁平法施工图中平面注写方式的集中标注中各项符号的含义。 KL12（5B）250500 8100/200（4） 222+（212） G412 0.100的风是有灵性的，依着风的眼眸，我看到了那一株株桃花读信的倩影，在桃林深处，紫色的青藤爬满那个小屋。我的小城，桃花已然开成海，像是一场粉色的春梦。是否，可以赴一场最美的相逢，如是，便不负曾经许下的约定。守住心底最美风景，是一种风度，一种期望。让心，随花儿轻舞，让梦，随蝶儿翩跹。等一缕柔风载满诗意，落满我的小院，好想，牵着你的手走在花开的路上，临摹又一个春的相遇，陌上绿色蔓延，让深情的诗句落在眉弯，打开灵魂的心门，写尽情意绵绵。春雨如丝，暖了一季寒凉露出温暖，碧水映蓝天，云朵儿似乎摸到嫩草尖尖。花香十里，暗香盈袖。我们微笑着，不说话，就十分美好。生命里，总会有一些人，渐行渐远，偶尔想起，却只是停留在文字里，那一抹淡淡的回忆。唯有春天，总那么诗意明亮，始终晕染着眉心，让涩涩的往事随风，让一些温暖的记忆温润着心房。珍惜眼前的幸福，紧握手中的暖意，面向青山绿水，一路微笑，一路行走情暖山水间，盈一份诗意于心田，以云的飘逸轻盈过往，以花的姿态拥馨香满怀，以文字的杯盏邀约一曲细水长流。煮一壶春色，与时光对语。窗前，柳枝儿发芽，玉兰含苞，时光一直绕指馨香。心念如这徐徐春风，荡漾成一片流云。春落人间，一种别样的景致美了心境，所有的疲惫与忧愁也随风而去，微笑着面对生活，用内心的那份热情，那份纯真来经营生活，来创造幸福，何尝不是一种快乐？我的流年，风过，红尘入画；雨落，缠绵入心。行走在春天里，眼里满是明丽与清澈，一树一树的花开，细碎而芬芳；一片一片的绿地，静美而清新。嗅着阳光的味道，把自己置身于大自然中，真好！只要心足够明媚，纵然有小小的阴霾也无妨。我们一路走来，沿途总会有美丽的风景。于喧嚣红尘中，守着心灵的一方山水。不乱于心，不困于情，不畏将来，不念过往。春水初生，耐人寻味。春雨如丝，丝如媚，绵绵的不着一点儿声息。踏春而去，不知是哪一处的红尘山水在心间已布满了雅致，心如花开，一朵娴雅的光阴，柔软着眼角的笑意，置身于安暖的春天，一抹浅喜，一怀深爱。一颗心，便在另一颗心的相随里静好。春光无限温柔地洒满山川，我愿，生命里所有的远方，都开满春天的芬芳，待一轮明月悄悄爬上西窗，归来的都是安详。三月，阳光明媚，草色青青，小鸟儿也灵动了起来，叽叽喳喳唱着春天的歌。这样的日子，适合出去走走，吹吹风，赏赏春天的美景，放松一下身心，这也是一种快乐。其实，人生就像一场旅行，也许在旅程中我们会拥有某些东西，也会失去一些东西。但无论怎样，我们一样在阳光下灿烂，风雨中奔跑，做自己的梦，走自己的路。收集于网络，如有侵权请联系管理员删除
