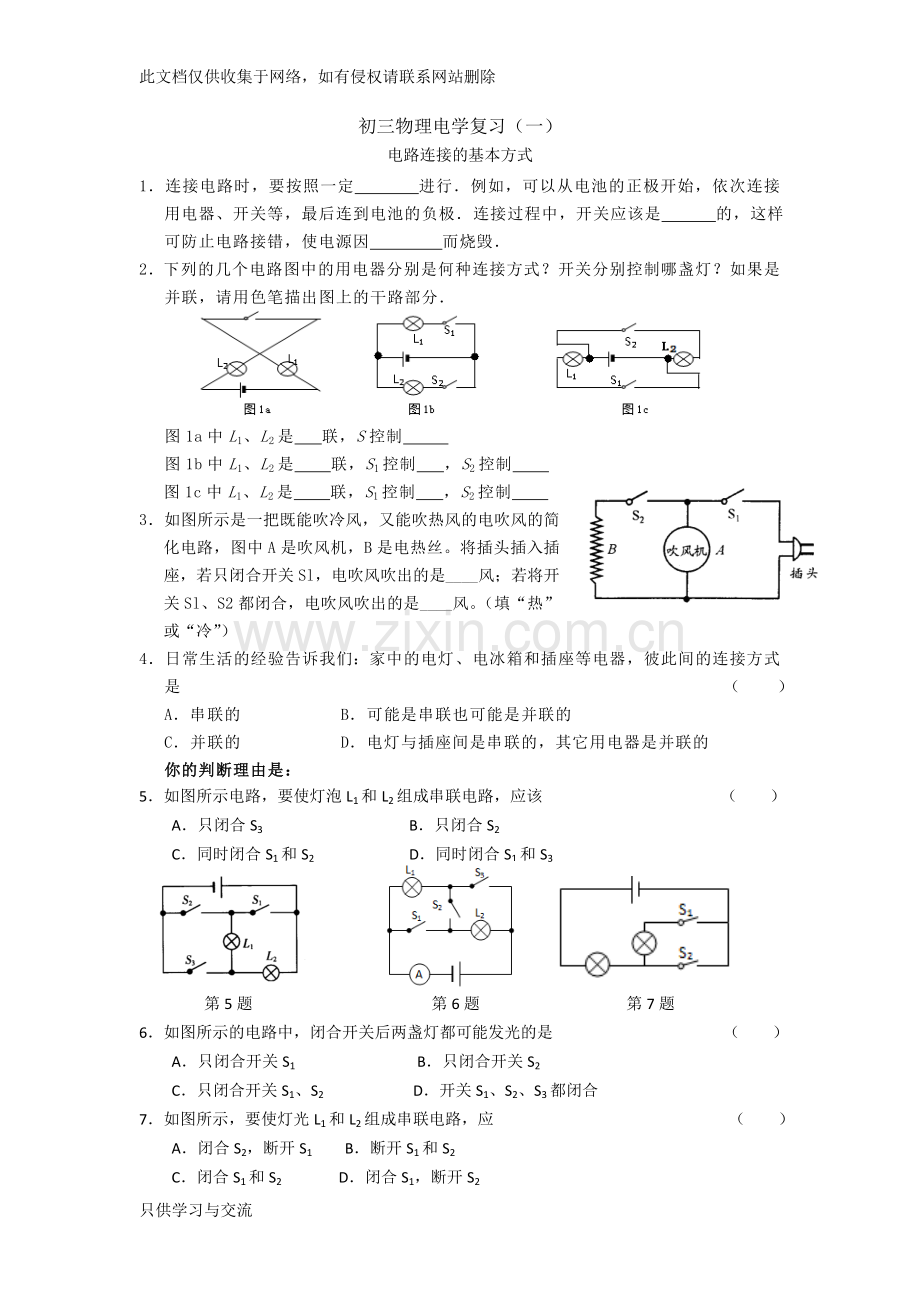

初三物理电学复习（一）
电路连接的基本方式
1．连接电路时，要按照一定 进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是 的，这样可防止电路接错，使电源因 而烧毁．
2．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．

图1a中L1、L2是 联，S控制
图1b中L1、L2是 联，S1控制 ，S2控制
图1c中L1、L2是 联，S1控制 ，S2控制
3．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）
4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）
A．串联的 B．可能是串联也可能是并联的
C．并联的 D．电灯与插座间是串联的，其它用电器是并联的
你的判断理由是：
5．如图所示电路，要使灯泡L1和L2组成串联电路，应该 （ ）
A．只闭合S3 B．只闭合S2
C．同时闭合S1和S2 D．同时闭合S1和S3

第5题 第6题 第7题
6．如图所示的电路中，闭合开关后两盏灯都可能发光的是 （ ）
A．只闭合开关S1 B．只闭合开关S2
C．只闭合开关S1、S2 D．开关S1、S2、S3都闭合
7．如图所示，要使灯光L1和L2组成串联电路，应 （ ）
A．闭合S2，断开S1 B．断开S1和S2
C．闭合S1和S2 D．闭合S1，断开S2

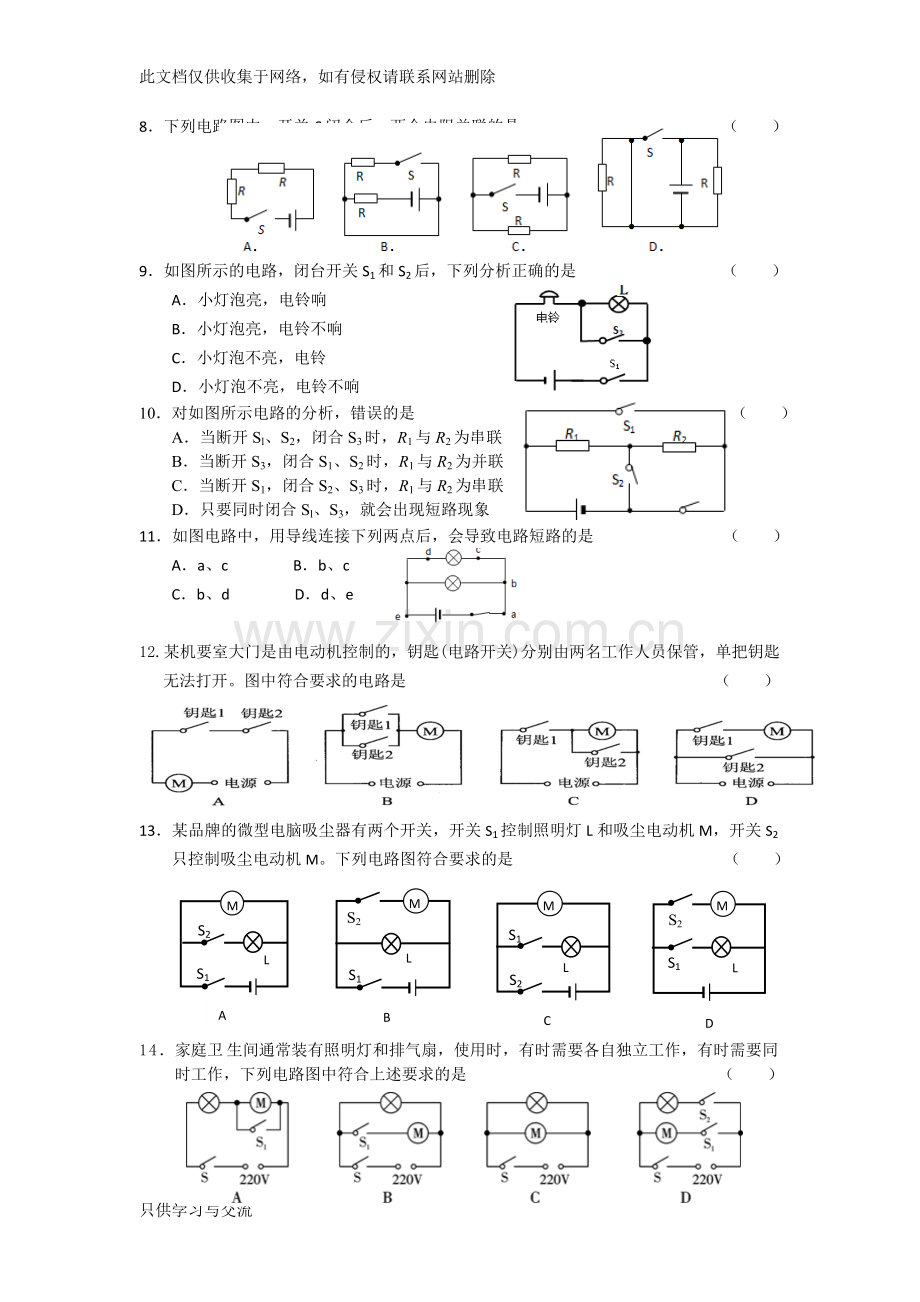

8．下列电路图中，开关S闭合后，两个电阻并联的是 （ ）

9．如图所示的电路，闭台开关S1和S2后，下列分析正确的是 （ ）
A．小灯泡亮，电铃响
B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃
D．小灯泡不亮，电铃不响
10．对如图所示电路的分析，错误的是 （ ）
A．当断开Sl、S2，闭合S3时，R1与R2为串联
B．当断开S3，闭合S1、S2时，R1与R2为并联
C．当断开S1，闭合S2、S3时，R1与R2为串联
D．只要同时闭合Sl、S3，就会出现短路现象
11．如图电路中，用导线连接下列两点后，会导致电路短路的是 （ ）
A．a、c B．b、c
C．b、d D．d、e

12.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是 （ ）

13．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是 （ ）
S1
L
A
S2
M
L
B

S1
M
L
D

S1
M

L
C
S2
M
S1

14．家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是 （ ）

15．在击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，且只有乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，且只有甲方指示灯亮。如下图所示的四个电路图中，符合上述要求的是 （ ）

16.小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图能符合这一要求的是 （ ）

初三物理电学复习（二）
电流、电压、电流表与电压表的使用
1．有一种节日彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为 A。
2．有两根粗细不同的导线串联在电路中，已知粗段与细段横截面积之比为3：1，那么当电流通过时，流过粗段导线的电流I1，与流过细段导线的电流I2的关系是（ ）
A、I1 =3 I2 B、3I1 = I2 C、6 I1 = I2 D、I1 = I2
3．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 (选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为 安。

4．在探究电路连接的实验中，小明同学用电压表测出两小灯泡两端的电压相等，因此他得出结论是：这两只灯泡是并联的．小明的推理正确吗?答： ．为了进一步弄清两灯的连接情况，请你帮他想想办法，你的办法是
。
5．如图所示电路中，电源电压为4.5v当接通开关S后，如果L1两端的电压为2v，L2两端，的电压为2.5v，则电压表的读数为 （ ）
A．2v B．2.5v C．4.5v D．无法确定

6.在图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是 （ 〕

7．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有 ( )
A．，　　B．，
C．，　　D．，
8．在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同。则两个小灯泡的连接 （ ）
A.一定是并联 B.一定是串联
C.可能是串联,也可能性并联 D.无法判定
9．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为 （ ）
A．4.8V，1.2V B．6V，1.2V
C．1.2V，6V D．1.2V，4.8V.
10．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 （ ）
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
11．如图所示的电路，当开关S闭合后 （ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
12．如图所示的电路，下列分析正确的是 （ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
13．一节干电池的电压是 V，我国照明电路的电压是 V，对人体的安全电压是 V
14．如图所示的电路，电源由3节新干电池串联，当闭合开关S后，电流表的示数为0.15A，则通过L1的电流是 A，电压表的示数为 V，如果开关S闭合后L2的灯丝突然断了，此时电压表的示数为__ V，电流表的示数为 A。
15．如图所示，电源电压为6V且保持不变，当开关S1，S2都闭合时，电压表示数为 V；当S1闭合、S2断开时，电压表示数为4V；当S1、S2都断开时，L1两端电压为 V，L2两端电压为 V。
16．已知两个电阻R1=15Ω、R2=20Ω，若把它们串联在电路中，则R1和R2两端电压之比为 ，通过它们的电流之比为
17．如图所示，L2的电阻为6Ω，当S闭合时，电压表示数为5.5V，电流表示数为0.5A，若L1的灯丝断了，则电流表的示数为 A，电压表的示数为 V。
18．如图所示的电路，当开关S闭合后，L1、L2都能正常发光，那么，其中a是 表，b是______表，b测量的是

第14题 第15题 第17题 第18题

初三物理电学复习（三）
欧姆定律计算
1．当加在导体两端的电压为6V时，通过导体的电流为0.5A，则该导体的电阻为 Ω；若加在导体两端的电压增大到12V，则该导体的电阻为 Ω，此时通过该导体的电流为 A。
2．如图所示，电阻R1与电阻R2串联后，它们的总电阻是100Ω，已知R1=10Ω，电压表的示数为10V，则通过R2的电流为_________A，R2的电阻是 Ω．

第2题 第3题 第6题
3．如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，此时电路是________联电路；当S1闭合、S2断开时，电路的总电阻是_______Ω，电流表的示数是______A。
4．列说法正确的是 （ ）
A.通过导体的电流为零，导体的电阻也为零
B.通过导体的电流越大，导体的电阻一定越小
C.导体两端的电压为零，导体的电阻也为零
D.导体的电阻是导体本身的一种性质
5．一段导体两端的电压为4V，导体的电流为1A，如果将它两端的电压减少到2V时，导体中的电流变为 （ ）
A．0.25A　　　　B．0.5A　　　C．2A　　　　D．3A
6．如图所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数是（ ）
A．0.6A B．0.4A
C．0.2A D．0.1A
7．将3欧和6欧的两个电阻串联起来，接在12伏的电源两极，则通过两电阻的电流分别为多少？

8．如图所示，闭合开关S电流表的示数为0.2A，电压表的示数为3.6V，R2为12Ω，则R1电阻的阻值为多少？电源电压为多少？

9．如图所示电源电压为6V，电压表示数为1V，R2=20Ω电流表示数为多少？R1的阻值为多少？

10．如图所示，R1与R2串联在电路中，R1为5Ω，R2为15Ω，R1两端的电压为2V，通过R2的电流为多少？R2两端的电压为多少？电源电压为？

11．一个电铃的电阻为20欧，正常工作时两端的电压为12伏，问需要串联多大的电阻才能接到36伏的电源上？

12．阻值为300欧的用电器正常工作时通过它的电流为0.4安，若使它接在220伏的电源上仍能正常工作，应给它串联一个多大的电阻？

13．如图所示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A，当开关断开时，电流表的示数为0.4A，电压表的示数为6V，则两个灯泡的电阻分别为多大？

14．有两只电阻，分别标有“0.2A、 30Ω”和“0.5A、 20Ω”，如果将它们串联在同一电路中，则电路两端的最大电压是多少？

15．两电阻并联，电源电压为6V，电阻R1=10Ω，干路中的电流为1A，求（1）通过R2的电流大小。（2）电阻R2的大小

16．两只电阻并联，R2=20Ω，通过R1的电流是0.3A，当电阻R1=10Ω时，求（1）求电源电压大小
（2）求通过R2中的电流 （3）求干路的电流

17．有两只电阻，分别标有“6V 20Ω”和“9V 、10Ω”，如果将它们并联在同一电路中，则电路中总电流最大为多少？

18．如图所示，电源电压保持不变，电阻R1=30Ω，R2=15Ω，当开关S1S2都断开时，电流表的示数为0.2A；当S1S2都闭合时，电流表示数为0.9A。求电源电压和R3的阻值。

初三物理电学复习（四）
电路故障
1．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是
A．L1短路
B．L1断路
C．L2短路
D．L2断路
2．如图所示的电路，闭合开关S后发现两灯均不发光，电流表指针几乎不动，电压表指针有明显偏转，则电路的故障可能是
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
5．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，用电压表进行检测发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是
A．L1断路
B．L1短路
C．L2断路
D．L2短路
6．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是
A．L1灯丝断了
B．L1被短路了
C．L2灯丝断了
D．L2被短路了
7．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是
A．L2断路
B．L2短路
C．L1断路
D．L1短路
8．在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
9．如图，电源电压不变，两只电表均完好。开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是
A．电压表指针发生偏转，灯泡L1短路
B．电压表指针发生偏转，灯泡L1断路
C．电流表指针发生偏转，灯泡L2短路
D．电流表指针发生偏转，灯泡L2断路
8．在如图所示的电路中，电源电压保持不变，闭合开关S，电路工作正常，过了一会儿，灯L熄灭，两个电表只有一个电表的示数变小，则下列判断中正确的是
A．灯L断路
B．灯L短路
C．电阻R断路
D．电阻R短路

初三物理电学复习（五）
动态电路
1．如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时 ( )
A.电流表示数变小，电压表示数变大
B.电流表示数变大，电压表示数变大
C.电流表示数变大，电压表示数不变
D.电流表示数变小，电压表示数不变
2．在如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动电流表示数
电压表V1的示数 电压表V2的示数 （选填“变大”“变小”或“不变”）

3．如图所示的电路中，当闭合开关后，滑动变阻器的滑片P向左移动电流表示数
电压表V1的示数 电压表V2的示数 （选填“变大”“变小”或“不变”）
4．如图所示，当滑片P向右移动时，A1表示数 、A2表示数 和V表示数将 。
5.如图所示，当滑片P向右移动时，A1表示数 、A2表示数 和V表示数将 。

6．如图所示，当滑片P向左移动时，，A1表示数 、A表示数 和V表示数将 （选填“变大”“变小”或“不变”） 灯泡的亮度将 （选填“变亮”“变暗”或“不变”）
7．如图所示，当闭合S，断开S1时，电压表V1、V2都有示数当同时闭合S1、S时，电压表V1的示数将 ，电压表V2的示数将 电流表A的示数将 （填“不变”“变大”或“变小”）

8．如图所示，电阻R1和和电阻R2是______联连接的。当开关S断开时，电压表的示数将________；电流表A1的示数将__________电流表A的示数将 (选填“增大”、“不变”或“减小”)。
9．如图所示的电路中，当开关S断开时，电阻R1与R2是________联连接的。开关S闭合时，电压表的示数将________电流表示数将 (选填“变小”、“不变”或“变大”)。

初三物理电学复习（六）
电能表
1．某同学家里的电能表上标有“220V，10A”和“3000R／kW·h”的字样，表明这个电能表最多能够接入总功率为________w的用电器．某一天该同学家中的全部用电器(总功率为600W)工作4h，则电能表的表盘转动________转。
2．小红家里的电能表标有"3000revs/kW·h"的字样，则该电能表的转盘转过1转，电路中用电器消耗的电能是___________J。现小红利用该电能表测定家中电热取暖器的电功率，当取暖器单独工作时，电能表的转盘在90s内转过60转，该取暧器在90s的时间里消耗了 J电能，则该取暖器的电功率是___________W。
3．小明家有一个标有“220V　880W”的电炉，当它正常工作时的电功率是　 　W，通过电炉丝的电流为　　 　A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是　　 　W。
4．某个电能表标有600r/kwh，当某个用电器单独工作30分钟，电能表的转盘转过120转，这个用电器的功率为多少？1 kW·h电能可以供用电器正常工作多少小时？

初三物理电学复习（七）
电功率
（不考虑灯丝电阻受温度的影响）
1．将“6V 3w”的灯泡L1和“6V 2W”的灯泡L2串联后接入6V的电路中，L1的实际电功率为______W，并联后接入6V的电路中，电路的总功率为______W，灯______较亮。
2．一只“10V 5W”的甲灯和一只“6V 1.8W”的乙灯串联起来，两灯均发光，则甲灯比乙灯____（填“亮”或“暗”）
3．现有三个小灯泡L1、L2、L3分别标有“12V 20W”、“12V 10W”、“6V 5W”、的字样，小明想把其中的两个灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则应将______和_______两灯串联在电路中。
4．把“220V 100W”的灯A和“110V 200W”的灯B串联后接在电路中， 灯亮；若两灯并联， 灯亮。
5．有两盏灯，甲灯标有“110V 40W”，乙灯标有“220V 40W”，若将甲、乙两灯并联，则甲、乙两灯的亮暗情况 （ ）
A．甲灯亮 B 乙灯亮 C 一样亮 D 无法确定
6．有两盏灯，甲灯标有“6V 6W”，乙灯标有“6V 3W”，现将两灯并联起来接在某一电源上（电源电压小于6V） 灯泡的实际功率大， 灯较亮。
7．一个标有“6V 3W”字样的小灯泡,把它接到9V的电源上，仍使灯泡正常发光，需串联一只多大的电阻？所串联电阻的电功率多大？

8. 灯泡标有“10V 10W”，但手边只有一个12伏的电源，为了使这个灯泡接在这个电源上正常发光，需要 联（选填“串”或“并”）一个电阻，这个电阻的大小为多少？此时该电阻的实际电功率为多少？

9．一只灯泡标有“6V 6W”与一个15Ω的电阻串联后接在某一电源上，小灯泡恰好正常发光，通过电阻的电流为多少？该串联电阻的电功率为多少？电源电压为多少？

10.将“6V 6W”和“6V 3W”的二只灯泡串联后接到9V的电源上，求两灯的实际功率各为
多少？（假设灯泡的电阻不变）

11．如图电路，电源电压为18V不变，灯泡标有“12V 8W”字样，当滑片在中点时，灯泡恰正常发光，求：①滑动变阻器的最大阻值；②移动滑片，求灯泡的最小功率。（假设灯泡的电阻不变）

初三物理电学复习（八）
图像题
1. 在某一温度下，两个电路元件A和B中的电流与两端电压的关系如图所示。
（1）由图可知，元件_____中的电流与它两端的电压之间的
关系遵循欧姆定律，元件_____可能是半导体材料做的。
（2）A和B并联接入电压为2V的电源两端，求元件A、B以
及它们的总电阻各是多大？通过A和B的总电流多大？
(3) 元件A和B在图中什么位置电阻一样大，请在图中标出
此时的电流电压值。
2．小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，通过它的电流为 A。
（2）如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 _ A，电压表的读数是 V ，电路的总功率为 W。
图甲
L2
L1
A
V
S
图乙

3. 用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如上图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是 （ ）
A、1.8W B、0.2W C、0.4W D、0.6W
