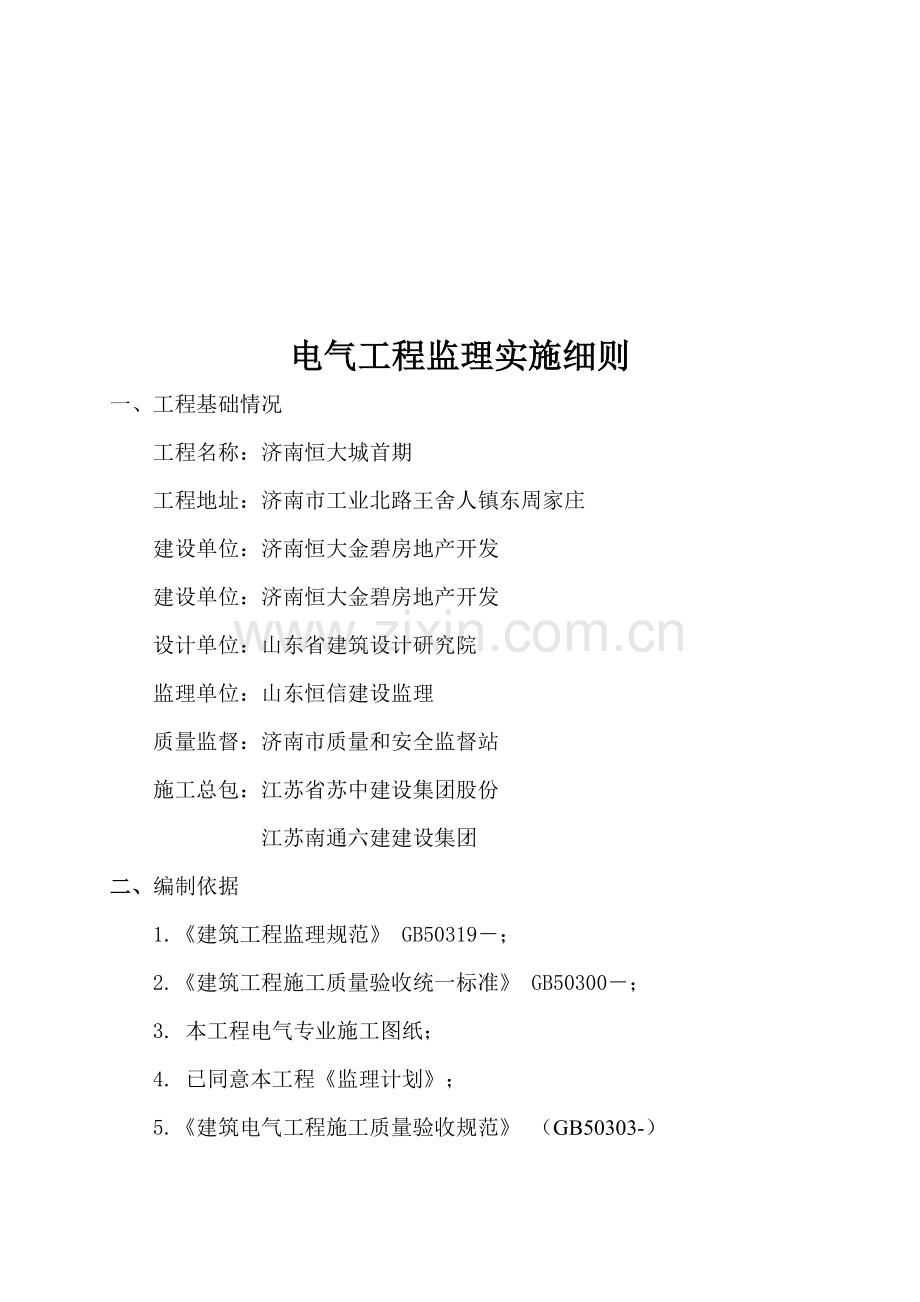

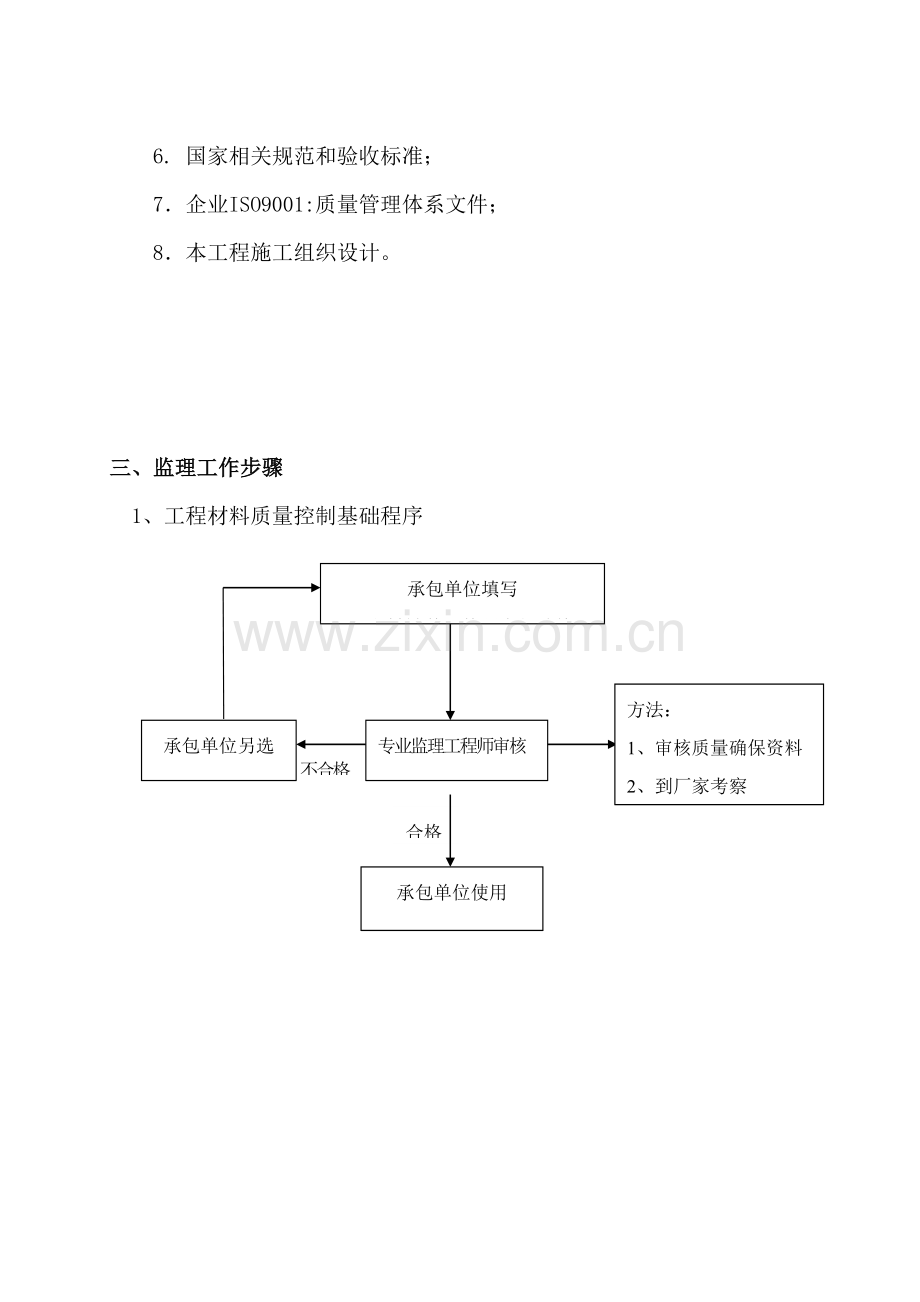

电气工程监理实施细则一、工程基础情况工程名称：济南恒大城首期工程地址：济南市工业北路王舍人镇东周家庄建设单位：济南恒大金碧房地产开发建设单位：济南恒大金碧房地产开发设计单位：山东省建筑设计研究院监理单位：山东恒信建设监理质量监督：济南市质量和安全监督站施工总包：江苏省苏中建设集团股份江苏南通六建建设集团 二、编制依据 1.建筑工程监理规范 GB50319；2.建筑工程施工质量验收统一标准 GB50300；3. 本工程电气专业施工图纸；4. 已同意本工程监理计划；5.建筑电气工程施工质量验收规范 （GB50303-）6. 国家相关规范和验收标准；7企业ISO9001:质量管理体系文件；8本工程施工组织设计。三、监理工作步骤1、工程材料质量控制基础程序承包单位填写（工程材料/构配件/设备报验单）方法：1、 审核质量确保资料2、 到厂家考察3、 进场材料检验4、 进行验证复试专业监理工程师审核承包单位另选不合格 合格承包单位使用2、安装工程隐检、预检及分部分项工程验收程序各项设备材料质量确保资料齐全施工单位分部分项工程自检合格、隐蔽工程完成施工单位隐、预检工程分部分项工程分别验收签认完成施工单位填报验申请表及隐验统计、检验批报项目监理部施 工 单 位1、审核各项质量确保资料是否齐全2、检验隐、预验及分部分项工程是否完成3、检验检验批、分部、分项工程质量是否合格项目监理部各相关专业监理工程师验收合格验收不合格监理工程师监理工程师验收合格监理工程师3、安装材料验收程序施工单位自检 合格 N通知监理、甲方并提交质保单、合格证三方一起按标准要求抽样检验实测数据、检验结果统计立案合格 N退 货同 意 使 用 4、半成品材料验收程序施工单位自检合格 N通知监理、送半成品质量验收单按规范要求、现场抽样检验填写检验意见合格 N返 工同意进入下道工序Y5、通常试验检验程序施工单位试验返 工自 检N合格 Y通知监理人员双方一起检验N合格Y 签署试验统计 四、监理工作控制关键点及目标值41质量控制目标值依据业关键求及施工协议，本工程质量等级要求达成-；该工程必需达GB50303- 建筑电气工程施工质量验收规范及GB50300-建筑工程施工质量验收统一标准要求，同时满足相关质量监督文件要求。工程质量达成要求要求，符合消防部门验收要求。42. 质量控制关键点方法4.2.1 钢管敷设工程1）钢管必需有质保书，并注明规格、数量、品种。2）黑铁管内外表面应光滑，不许可有折叠、裂缝、分层堵焊等缺点存在电线管内外表面不得有裂纹和结疤。3)管弯曲度每米小于3，螺纹应整齐、光洁、无裂缝，许可有轻微毛刺。4)设于混凝土内钢管外避不用作防腐处理，另外场外应作防腐处理，处理方法根据设计要求，设计无要求时按规范要求。5)镀锌钢管不得采取熔焊连接。6)暗配焊接钢管和盒（箱）连接，应采取焊接管口（箱）内壁35，焊接后应补防腐漆。7)明暗配薄壁钢管及镀锌钢管和盒（箱）连接，并和电线管钢管进行跨接，盒子内用螺栓进行加固，管子露盒（箱）内壁宜23丝扣，管口用相配套塑料塞进行遮盖，盒子必需进行固定以防偏位。8)钢管和设备直接连接时，应将钢管伸至设备接线盒内，端部应采取金属软管，再接入设备接线盒内。9)钢管连接末节和中间节均须用圆钢接地跨接，焊接长度大于圆钢直径6倍，暗配钢管连接宜采取套管连接，套管长度为连接管外径1.53.0倍，连接管对口处应在套管中心，焊口应焊接牢靠严密。钢管管路全部连接点必需可靠。10)明配管应排列整齐，固定点之间距离均匀。管卡和终端、转弯中心、电气器具或接线盒边缘距离为150500，中间管卡最大距离应符合下表：敷设方法配管名称配 管 直 径15202532405070100最大许可距离（）吊架、支架或沿墙敷设厚钢管1.52.02.53.5薄钢管1.01.52.0硬塑料管1.01.52.04.2.2塑料管敷设工程1) 塑料管应有合格证，其规格、型号必需符合设计要求。2) 塑料管及其配件，必需由阻燃处理材料制成，塑料管外壁应有间距小于1米连续阻燃标识和制造厂标。3) 塑料管管口应平整、光滑，管路连接采取插入法，连接处采取胶粘剂粘接，插入法插入深度应为管内径1.11.8倍，接口应牢靠密封。4) 塑料管在砌砖墙上剔槽敷设时，墙上开槽用切割机切割平直，采取强度等级大于M10水泥砂浆抹面保护，保护层厚度大于15。5) 管子在弯曲处不应有折皱、凹穴和裂缝。不能有管子压扁等现象，弯曲半径及偏差情况以下：项次项 目标准要求检验方法1管子最小弯曲半径暗配管6D尺量检验明配管管子只有一个弯4D有两个及以上弯6D2每个弯曲处弯曲度0.1D尺量检验3明配管固定点间距管子直径（）15-2030尺量检验25-324040-505065-100604明配管2m内平整度3拉线、尺量垂直度3拉线、尺量6）、配线管路较长或有弯骰时，宜在合适长度处设接线盒，两个接线盒之间距离应满足下列要求：A. 管线没有弯头时，不超出30米。B. 管线有一个弯头时，不超出20米。C. 管线有两个弯头时，不超出12米。D. 管线有三个弯头时，不超出8米。当设接线盒有困难时，也可合适加大管径。7）、管路入盒、箱一律采取端接头和内锁螺母连接。4.2.3配线安装工程1)所穿导线型号、规格、数量应符合设计要求，导线应有对应规格合格证。1)线在接线盒、开关盒、插销盒及灯头盒内予留长度为15，在配电箱内予留长度为配电箱箱体周长1/2，导线出户予留长度为1.5米，公用导线在分支处，可不剪断而直接穿过。2)线芯线应采取焊接压板压接。3)导线穿管之前对管路必需认真加工并清扫，以确保管内无积水及杂物，并用钢丝抽拉，将管内毛刺打光，方便利穿线。同时把线盒内水泥清洁净，导线接头绝缘可靠。4)穿线时必需备齐各档规格护口，操作谨慎，每穿一路线即套上护口，并将线头弯起，选择合格接线钳，线蕊长度合适。5)截面102及以下单股线可直接和设备、器具端子连接。6)截面为2.52及以下多股线芯应先拧紧搪锡后压接端子，再和设备、器具连接。7)截面大于2.52多股线，其终端除设备自带插接端子外，应焊接或压接端子后再和设备、器具端子连接。8)导线端子根部和导线绝缘层间空隙处应用绝缘带包缠严密。9)配线时，相线、零线、接地线应采取不一样颜色，L1、L2、L3、N.PE导线分别为黄、绿、红、兰和黄绿双色。10)股铜芯线采取压帽接连接时，必需采取“三点抱压式”压接钳。11)同电压等级，不一样回路导线不得穿同一根管子。12)线在管内不得有接头和扭结，接头应设在接线盒内。13)绝缘导线在使用前必需进行绝缘电阻测试，照明回路必需大于0.5兆欧，动力回路大于1兆欧。14)路中导线，每超出下列长度时，应在接线盒中加以固定。A、导线截面502及以上为30米。B、导线截面70-952为20米。C、导线截面120-2402为18米。4.2.4照明器具及配电箱安装工程1）全部照明器具、配电箱规格、型号应符合设计要求。2)全部照明器具配电箱应有合格证。3)器具及配件应齐全、无机械损伤、变形、油漆剥落缺点。4)灯具固定安装牢靠，吊灯吊线在吊线盒和灯座内应打线结，以防灯具量使线在接线螺丝处滑出造成事故，当吊灯重量超出3KG时，应预埋吊或螺栓，其固定装置应按灯重1.5倍做过载试验。5)入顶棚内灯具应固定在专设框架上，电源线不应贴近灯具外壳，灯线应留有裕度，固定灯罩框架边缘应紧贴在顶棚上。6)同一场所灯具应横平竖直，其中心线偏差小于5。7)灯具安装距地小于2.4m，其金属外壳可带电部分均须接地。8)配电箱内有交、直流或不一样电压时，应各有显著标志或分设在单独板面上。9）导线引出板面均应套有绝缘管。10）配电箱安装垂直偏差不应大于3。暗设时，其面板四面围缘应紧贴墙面，箱体和建筑物接触部分应刷防腐漆。管子进入配电箱时，其孔洞应用专用开孔器开孔，不得用电焊冲孔。11） 箱上应标明用点回路名称。12)直流或不一样电压插座应分别采取不一样形式，并有显著标志，插头和插座均不能相互插入。13)二相三孔插座接线时，面对插座左孔接工作零线，右孔接相线，上孔接零干线或保护零线或接地线，严禁将上孔和左孔用导线相连接；三相四孔插座接线时，面对插座左孔接A相相线，大孔接B相相线，右孔接C相相线，上孔接零干线或保护零线或接地线。14)一场所三相插座，其接线相位必需一致。15)装插座应有专用盒（暗盒），盖板应端正并紧贴墙面。16)关通断位置应一致，通常向上为“合”，向下为“分”。17)关安装距门框为0.150.20米，同一场所开关高度应一致，盖板应端正，紧贴墙面。18)电箱内应分别设置零线和保护接地线（PE线）汇流排，零线和PE线应在汇流排上连接。19)地敷设保护干线（镀锌扁钢）在引入箱内必需明露，用导线和PE线接地汇流排连接。20）配电箱安装垂直度箱高50CM以上，垂直度1.5。箱高50CM以下，垂直度3.0。21）、灯具、插座安装许可偏差以下：序号项 目许可偏差（）检验方法1成排灯具中心线5拉线、尺量检验2明开关、插座底板和暗开关，插座面板并列安装高度0.5尺量检验同一场所高度5面板垂直度0.5吊线、尺量检验4.2.5避雷接地安装工程1)建筑物利用基础钢筋作接地体，必需在钢筋对接线或搭接处用圆钢焊跨接，两根主筋之间必需在钢筋长度内用圆钢勾通。2)用建筑物主筋作引下线，其主筋数量不少于两根，主筋直径须大于12。3)避雷针（带）镀锌必需完好，避雷针安装应垂直、牢靠，垂直度偏差3/1000。4)镀锌扁钢焊接长度必需大于扁钢宽度3倍，三面焊接，圆钢焊接长度必需大于圆钢长度6倍，双面焊接，焊缝应饱满，无气孔、裂缝等。5)电气设备、装具等接地（接零）分支线，必需直接和接地干线相连，严禁串联连接。6）避雷针（带）和引下线连接必需焊接，并应作防腐处理。7）引下线和接地网连接应用断接卡连接或直接和接地网焊接，在离地面一定高度（设计要求）设接地电阻测试点。4.2.6 消防工程1）火灾自动报警系统A、火灾自动报警系统配管、配线同电气安装工程。B、烟、感温等探测器严格设计要求部署，安装时盒口周围无破损，探测器接线正确，外观无损，牢靠可靠。C、消防控制设备部署应符合下列要求：a、单列部署时，盘前操作距离不应小于1.5米，双列部署时，盘前操作距离大于2米。b、值班人员常常工作一面，控制盘至墙距离不应小于3米。c、盘后维修距离不应小于1米，控制盘排列长度大于4米时，控制盘两端应设置宽度大于1米通道。D、探测器安装倾斜角不能大于450，探测器周围0.5米内不应有遮挡物。探测器至空调送风口边水平距离不应小于1.5米，并宜靠近回风口安装。E、端子箱内各回路电缆排列整齐，线号清楚，绑扎成束，端子号相对应，字迹清楚。F、消防控制室工作接地电阻小于4，采取联合接地时，接地电阻应小于1，专用接地干线应用铜芯线绝缘软线，线芯截面面积大于42。4.2.7综合布线系统安装工程、施工质量控制（检验）A、施工质量控制工作是落实施工前质量检验和随工检验、隐蔽工程检验签证等内容。B、施工质量控制检验项目关键包含环境检验、器材检验、设备安装检验、缆线敷设和保护方法检验、线缆终接等方面。C、施工质量控制工程对象，包含传输链路、缆线、跳线、终端、配线架、连接硬件、集线器、信息插座、线管、线槽、线箱（线盒）、支撑、防护、接地等及其它性能质量。D、监理人员检验施工单位质量确保和质量管理体系，质检机构设置，人员配置；检验管理制度是否健全等。E、环境检验（施工前）a) 对交接间、设备间、工作区土建和环境条件进行检验。b) 土建已全部完工，预埋地槽、暗管、孔洞、竖井位置、数量尺寸、质量均符合设计要求。c) 检验接地装置及其接地电阻设计要求d) 电源插座齐备并有电。e) 地板、通风、环境等符合设计要求。F、器材检验（施工前）a) 智能建筑工程全部缆线器材设备硬件形式、规格、数量、质量在施工前应进行检验，对不符合要求不得使用。b) 缆线检验包含：双绞电缆、光缆及跳线型式、规格、型号、等级、外表、标志、标签、外护套等。c) 电缆电气性能抽验，加上选择接插体进行抽样测试。d) 查光缆合格证及检验测试数据；必需时用光纤测试光纤衰减和光纤长度。e) 接插件和配线设备检验：配线模块、信息插座、光纤插座连接器型式、数量、位置及保安单元指标应满足设计要求。光、电缆交接设备型式、规格、编排及标志名称应和设计相符。f) 器材和铁件检验：多种型材、管材、管道、铁件预埋金属线槽、过线盒、接线盒、桥架等材质、规格、型号、表面、完整性全部应符合设计要求。G、设备安装检验设备安装检验包含：机柜、机架安装；各类配线部件安装；8位模块式通用插座安装；电缆桥架及线槽安装；全部设备接地等内容必需符合GB/T50312-及设计要求。7）缆线敷设和保护方法检验（隐蔽工程签证）A、光缆布放分楼内和楼间（室外）敷设；楼内又分缆线桥架及线槽布放和缆线暗敷两种。B、楼间（室外）布放又分为架空、管道、埋式、隧道等情况。C、电、光缆敷设和保护方法检验项目、内容。D、电、光缆敷设和保护方法要求（比如对绞电缆和电力最小净距、电光缆暗管敷设和其它管线最小净距等）必需符合GB/T50312-和设计要求。8）缆线终接检验包含对绞电缆芯线和8位模块式通用插座连接；光缆芯线和光纤插等连接；各类跳线和接插件间终端等，全部应符合GB/T50312-和工艺要求（比如光纤连接损耗值要求）。（二）. 进度控制1. 进度控制目标值以业主和施工单位签定工程总承包协议中所确定总工期为目标。2. 进度控制关键点确保工程进度，搞好消防和土建、装饰交叉配合外，协调好各相关单位之间关系，要求各相关单位认真安排施工作业计划，逐层搞好工序间交叉和配合。（三）. 投资控制1. 投资控制目标值以业主和施工单位正式签署工程承包协议协议价为目标。2. 投资控制关键点事前控制控 制 内 容操 作 方 法确定投资控制目标，并细分目标值审查施工组织设计和技术方法费用细读施工协议、招投标文件熟悉工程概况、预（概）算书工程风险分析，制订防范索赔方法督促帮助建设单位推行协议义务协商、制表审核、分析阅读、研究熟悉、掌握估计、分析提议、提醒事中控制控 制 内 容操 作 方 法严格工程计量，合理支付进度款严格控制工程变更及费用签证掌握相关定额及市场材料信息价格做好协调工作，努力争取降低索赔工程费用超支分析，制订纠编方案及方法审核、计算分析、审核、计算市场调查、提供信息熟悉协议、参与会议分析、研究事后控制控 制 内 容操 作 方 法看完工图审核工程总结算书确定变更费用及价格调整公正处理索赔事项对照、分析审核计算协商、审核五、 监理工作方法及方法（一）质量控制“百年大计，质量第一”是中国工程建设一贯方针，日前，对本工程我项目监理部采取动态质量控制，对工程质量实施预控、检验、验评三结合，严格实施事前、事中、事后质量控制方法，确保工程达成预期质量目标。1、认真参与施工图纸会审和设计交底，了解设计意图，审查各专业施工图相互配合，立即发觉存在问题，尽可能避免设计失误造成损失，坚持做到未经会审施工图不得投入施工。同时做好技术文件复核工作。2、查承建单位资质、质量确保体系同时，注意检验参与施工管理人员，关键工种操作人员是否含有上岗证书，同时相关人员必需立即到岗、到位，不得随意更换或抽调，如有必需更换，事先报项目总监同意，项目经理更换必需经业主同意。3、在材料、构配件订货前，由施工单位提出产品资料，经各专业监理工程师审查后才可订货进场，材料进场后必需出具出厂合格证，材料试验单等资料，并报我单位，经项目专业监理工程师审查并抽查复验合格后，方可用于建设工程。新材料购置必需有试验汇报和推广证书，符合试验要求。4、对施工机械及设备型号，关键性能参数和操作要求三方面给予审查，同时检验机具数量以满足施工要求。5、对专业施工方案进行审查，确保方案在技术上可行，在经济上合理，有利于提升工程质量。6、预检及分部分项工程报验必需按程序进行。（二）进度控制对本工程进度用计划、控制和协调方法进行控制。1、据工程项目标特点和实际情况，计划工程项目进度控制目标，并合理安排各阶段人员配合工作。2、调动各方人员主观主动性，对质量实施全程控制，做好安装在各阶段、场所、部位协调配合工作。以确保工程按期完成。3、因为本项目工程量大，工作设备、各工作交叉作业较多，4、要求施工单位编制施工进度计划，并纳入施工进度总网络图中，方便立即分析问题，处理问题。（三）投资控制1、据工程项目安装投资目标值，在施工过程中进行跟踪，立即全方面正确搜集、汇总费用支出额实际值和投资控制目标进行比较，并作好费用支出分析和估计。2、审核安装施工组织设计，主动推广新技术、新经验、新工艺及最好施工方案，合理提议，节省开支，提升综合经济效益。3、严格实施工程款计量支付，对照安装施工图复核已完安装工程合格工程量，并以此对施工单位所报工程量清单进行签认。4、严格审查工程变更，对全部变更和洽商内容进行比较择优选择，节省资金，必需经专业监理工程师签字盖章后生效，不然不予受理。5、认真做好安装工程资料搜集，整理工作，建立完善档案，为以后能发生索赔和反索赔提供可靠、科学依据。6、搞好和业主、设计、施工、材料供给、上级主管部门及相关单位协作关系。 六、测试验收及资料整理6.1 审查安装统计及试验汇报；6.2 组织系统调试并审查调试统计；6.3 审查施工方施工资料并组织初验；6.4 收齐并整理好相关资料，参与业主组织验收工作；6.5 编写本专业监理工作总结。
