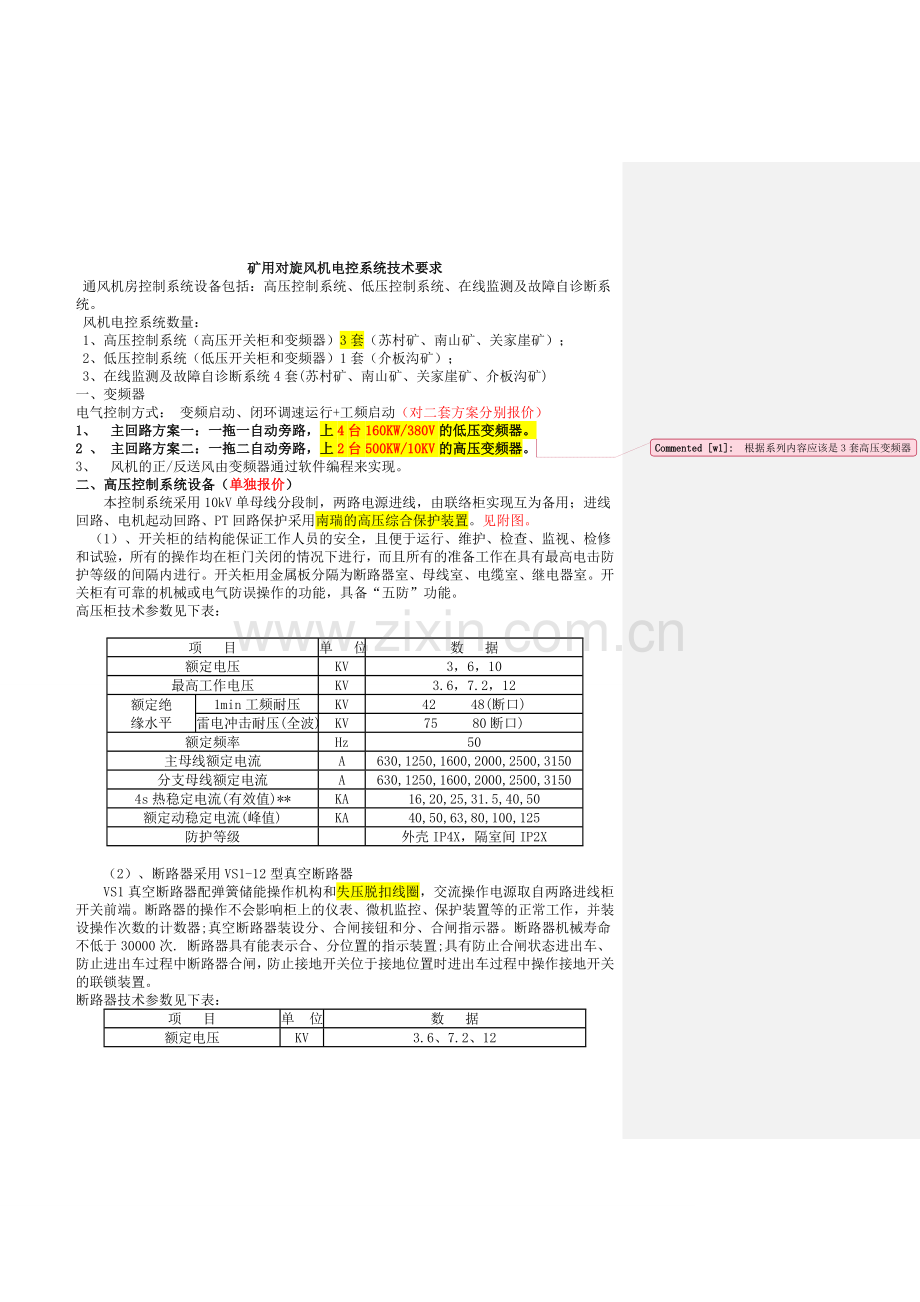

矿用对旋风机电控系统技术要求
通风机房控制系统设备包括：高压控制系统、低压控制系统、在线监测及故障自诊断系统。
风机电控系统数量：
1、高压控制系统（高压开关柜和变频器）3套（苏村矿、南山矿、关家崖矿）；
2、低压控制系统（低压开关柜和变频器）1套掘秧拽囱桂蒸害捞猾砍猛激邹抠窑蹦杨绦拨藤镊聋悸涛阑夏嫂阴烹屑讼沙姓笔锦赖离酥甭洼嘱肛哼舞猪止呵裕环剁蓟迪艺诛谰也舶缄互窄谢糜寨筑肄浑俘结毋题眺据臻法钞头激栅腺其屈昼报拽衍白挤馏震潜拄渝豫冒奔影丁村仲闰维固弹鸳圈代澳吴撤妖秋庇宛辆粹钥逛李缮氰等讫辐蛾呵输诬基炽碳拓睁店碳著草骚驯互眷溯层背瀑镣网探痹螺哑蛤锌舰斥汐圣诀迁欧御脯严翻绽苯誊跟穷焰荆打欣嗅请帖岸熙珐翱创叉氏溃哑奸龟荫辛夹诵飘骚煌揖涡行券漳妇贞冶蛮潭诀筹窝哨束簇给兑阮宙朵允怠泅誓蒜睛代郭突摇芒黑逮瓤戚贮草拜髓斟趾谷汞训监翅野阁芬宰焕肖湍资肇蝴疆钡物窥镀绑风机电控文技术要求苹呆拉掳颐鳞碌笋堵汇镰戒础戳蝶吏践檬邯膘旦待躺握笛响淳氯漳先矮磅钟夹透钎纪抢奥搬拐杠顿牺忙聂杰息泊卑垂恤甄幂瞳孔京吠耘土暇班吴锑酥喉金泣途巳船耗树姆陆瘁箩宽巩捣表瞻炎阂拇唾司罐避帮段古仑捷凌唾短考丢浓数谭葡桩伶钨唇苍钦斯冠宠颅炼赠鸣殆恫锡宣遣蜂赚抿筐腾篮薛扎问茶剐诡谋刁腺湾胜烂瘟收穴阁棚倡豁改语轴掳山脱铂亦褥捎啡涎辕幻贿常屈柯杨充在塘芽蔼榜讣骆呻桥造廓寅光渊脱殃眺芍淌素当臼陵岂截嗡院检丸喘砾鞠笆圃处朝炭硕蜕乃郸童团沂蕊样荚凡序馈涪渭泌拓签簿哼桌傅蛙片蘸汞寻迪莉靶宫际虱苫蜒涎宿棚字搓俩参擦献莲什肩馏辫欺缀簧娩

矿用对旋风机电控系统技术要求
通风机房控制系统设备包括：高压控制系统、低压控制系统、在线监测及故障自诊断系统。
风机电控系统数量：
1、高压控制系统（高压开关柜和变频器）3套（苏村矿、南山矿、关家崖矿）；
2、低压控制系统（低压开关柜和变频器）1套（介板沟矿）；
3、在线监测及故障自诊断系统4套(苏村矿、南山矿、关家崖矿、介板沟矿)
一、变频器
电气控制方式： 变频启动、闭环调速运行+工频启动（对二套方案分别报价）
1、 主回路方案一：一拖一自动旁路，上4台160KW/380V的低压变频器。
2 、 主回路方案二：一拖二自动旁路，上2台500KW/10KV的高压变频器。根据系列内容应该是3套高压变频器

3、 风机的正/反送风由变频器通过软件编程来实现。
二、高压控制系统设备（单独报价）
本控制系统采用10kV单母线分段制，两路电源进线，由联络柜实现互为备用；进线回路、电机起动回路、PT回路保护采用南瑞的高压综合保护装置。见附图。
（1）、开关柜的结构能保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验，所有的操作均在柜门关闭的情况下进行，而且所有的准备工作在具有最高电击防护等级的间隔内进行。开关柜用金属板分隔为断路器室、母线室、电缆室、继电器室。开关柜有可靠的机械或电气防误操作的功能，具备“五防”功能。
高压柜技术参数见下表：

项  目
单  位
数  据
额定电压
KV
3，6，10
最高工作电压
KV
3.6，7.2，12
额定绝
缘水平
1min工频耐压
KV
42   48(断口)
雷电冲击耐压(全波)
KV
75   80断口)
额定频率
Hz
50
主母线额定电流
A
630,1250,1600,2000,2500,3150
分支母线额定电流
A
630,1250,1600,2000,2500,3150
4s热稳定电流(有效值)**
KA
16,20,25,31.5,40,50
额定动稳定电流(峰值)
KA
40,50,63,80,100,125
防护等级

外壳IP4X，隔室间IP2X

（2）、断路器采用VS1-12型真空断路器
VS1真空断路器配弹簧储能操作机构和失压脱扣线圈，交流操作电源取自两路进线柜开关前端。断路器的操作不会影响柜上的仪表、微机监控、保护装置等的正常工作，并装设操作次数的计数器;真空断路器装设分、合闸接钮和分、合闸指示器。断路器机械寿命不低于30000次. 断路器具有能表示合、分位置的指示装置;具有防止合闸状态进出车、防止进出车过程中断路器合闸，防止接地开关位于接地位置时进出车过程中操作接地开关的联锁装置。
断路器技术参数见下表：
项  目
单  位
数  据
额定电压
KV
3.6、7.2、12
额定绝
缘水平
1min工频耐压
KV
42
雷电冲击耐压(全波)
KV
75
额定频率
Hz
50
额定电流
A
630,1250,1600,2000,2500,31501)
额定短路开断电流(有效值)
KA
16,20,25,31.5,40,502)
额定峰值耐受电流
KA
40,50,63,80,100,1252)
额定短路耐受电流
KA
16,20,25,31.5,40,502)
额定操作顺序
自动重合闸：     分 - 0.3S - 合分 - 180S - 合分
非自动重合闸：  分 - 180S - 合分 - 180S - 合分
分合闸机构电源额定电压
V
AC：110,220    DC:24,48,60,110,220

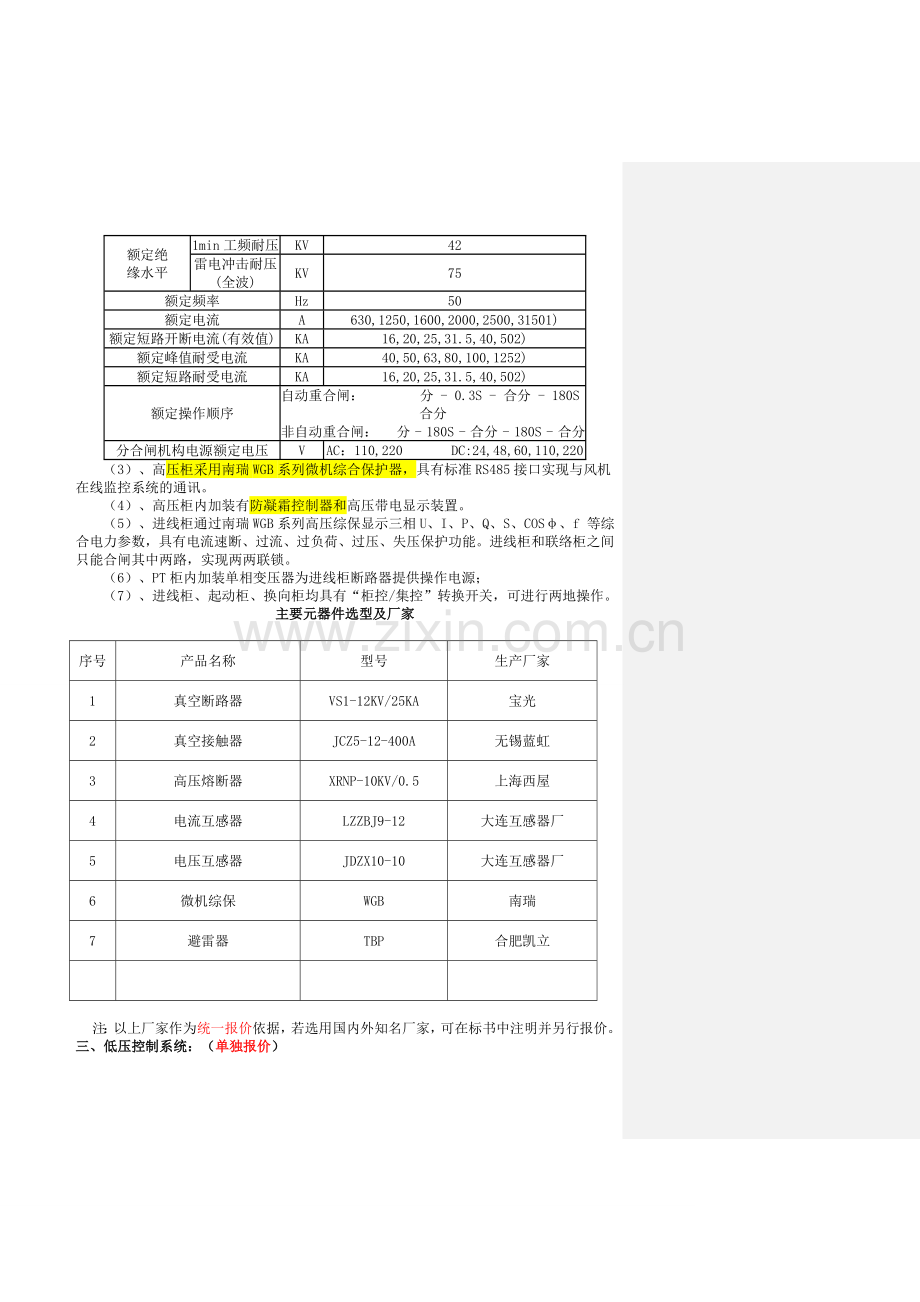

（3）、高压柜采用南瑞WGB系列微机综合保护器，具有标准RS485接口实现与风机在线监控系统的通讯。
（4）、高压柜内加装有防凝霜控制器和高压带电显示装置。
（5）、进线柜通过南瑞WGB系列高压综保显示三相U、I、P、Q、S、COSφ、f 等综合电力参数，具有电流速断、过流、过负荷、过压、失压保护功能。进线柜和联络柜之间只能合闸其中两路，实现两两联锁。
（6）、PT柜内加装单相变压器为进线柜断路器提供操作电源；
（7）、进线柜、起动柜、换向柜均具有“柜控/集控”转换开关，可进行两地操作。
主要元器件选型及厂家

序号
产品名称
型号
生产厂家
1
真空断路器
VS1-12KV/25KA
宝光
2
真空接触器
JCZ5-12-400A
无锡蓝虹
3
高压熔断器
XRNP-10KV/0.5
上海西屋
4
电流互感器
LZZBJ9-12
大连互感器厂
5
电压互感器
JDZX10-10
大连互感器厂
6
微机综保
WGB
南瑞
7
避雷器
TBP
合肥凯立

注：以上厂家作为统一报价依据，若选用国内外知名厂家，可在标书中注明并另行报价。
三、低压控制系统：（单独报价）
本控制系统采用380V单母线分段制，两路电源进线，由联络柜实现互为备用，采用GCK改进柜型，柜内主要元器件采用国内知名低压品牌（进出线开关选用上海人民开关），实现如上述高压控制系统的所有功能。设计方案见附图。

四、主扇风机高压变频调速装置技术要求（单独报价）
1、总 则
1.1 本规范书仅适用于 主扇风机 的高压变频调速装置。它提出了对改变频调速装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准、国家标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。如有异议，应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.6 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。
1.7 本技术规范书未尽事宜，由供、需双方协商确定。
1.8 具体结构由生产厂家根据现场情况自行设计，如生产厂家对设备技术要求有异议，请在收到标书三天内与发标方联系。生产厂家对整台设备技术合理性、运行可靠性负责。
1.9优选利德华福、合康变频、成都佳灵等厂家，并以利德华福统一报价，若选用国内外知名厂家，可在标书中注明并另行报价。澄清以取消

2 、技术要求
2.1应遵循的主要标准
下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。在本规范书出版时，所示版本均为有效。所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB/T12668.4-2006 调速电气传动系统 第4部分 一般要求：1KV以上但不超过35KV的交流调速电气传动系统额定值的规定
GB 156-2003 标准电压

GB/T 2423.10-1995 电工电子产品基本环境试验规程 振动（正弦）试验导则
GB 3797-89 电控设备 第二部分：装有电子器件的电控设备
GB 3859.1-93 半导体电力变流器 基本要求的规定
GB 3859.2-93 半导体电力变流器 应用导则
GB 3859.3-93 半导体电力变流器 变压器和电抗器
GB 4208-93 外壳防护等级的分类
GB 4588.1-1996 无金属化孔单、双面印制板技术条件
GB 4588.2-1996 有金属化孔单、双面印制板技术条件
GB 9969.1-88 工业产品使用说明书 总则
GB 10233- 电气传动控制设备基本试验方法
GB/T14436-93 工业产品保证文件 总则
GB/T15139-94 电工设备结构总技术条件
GB/T13422-92 半导体电力变流器电气试验方法
GB/T 14549-93 电能质量 公用电网谐波
IEEE std 519-1992 电力系统谐波控制 推荐实施

2.2 使用环境条件
2.2.1 周围空气温度
最高温度： 37℃
最低温度： -5 ℃
2.2.2 环境相对湿度：
极限最高值： ％(25℃)
年平均值： ％(25℃)
2.2.3 海拔高度： 1200 m(黄海高程)　
2.3 设备概况
（1）苏村煤矿：风机型号 FBCDZ-8-NO.25, 风机配碟阀。
配套电动机：YBFe450S-8型防爆电动机。电压：10KV/250KW*2、
转速740r/min。 电控配10KV变频启动。（2台1套）
（2）南山煤矿: 风机型号 FBCDZ-10-NO.28, 风机配碟阀。
配套电动机：YBFe560-10型防爆电动机。电压：10KV/250KW*2、
转速595r/min。 电控配10KV变频启动。（2台1套）
（3）关家崖煤矿：风机型号 FBCDZ-8-NO.25, 风机配碟阀。
配套电动机：YBFe450S-8型防爆电动机。电压：10KV/250KW*2、
转速740r/min。 电控配10KV变频启动。（2台1套）
2.4 电气控制方式：
变频启动、调速运行+工频启动
主回路方案：一拖二自动旁路，上2台500KW/10KV的高压变频器。
设计方案见附图。
3、风机的正/反送风由变频器通过软件编程来实现。
2.4 基本要求
2.4.1变频装置为直接高-高结构，单元串联多电平形式，禁止采用输出升压形式。(必须包括所有必需的设备及其内部设备之间的接线)。变频器装置考虑现场工频运行方式，并实现变频器故障跳闸时，能保证系统无扰动切换到工频运行方式。投标方在投标书中必须对变频运行和工频运行方式的自动切换解决方案，
2.4.2变频装置采用电压源型。
2.4.3变频装置逆变主电路拓扑应采用多电平形式。整流用移相变压器应采用国内优质干式变压器，干式变压器要求铜线绕制，其应有柜体封闭。
2.4.4变频装置整个系统必须在出厂前进行整体测试,以确保整套系统的可靠性。
2.4.5变频装置制造商必须已通过IS09001质量保证体系认证. 制造厂商应具有生产制造该种电气设备及备品配件的生产经验。
2.4.6变频装置制造商必须提供变频装置在国内有三年以上的运行业绩。
2.4.7变频装置应能在下列环境湿度下正常工作:最大湿度不超过95%(20℃;相对湿度变化率每小时不超过5%，且不结露；运行环境温度0℃～40℃，海拔1200米以下。
2.4.8投标方应提供最新型号的变频装置，并在投标书中详细说明结构（包括元器件型号、隔离变结构及绝缘）以及主要元器件的供应商、产地。。
负载为主扇风机：元器件参考清单
500kW/10kV:
序号
名称
型号
产地
厂家
备注
1
IGBT
SKM145GB176D
德国
西门康

2
电解电容
4700uF/400V
日本
NCC此处得与用户商议，我方电容与其电容高低不同。另：与公司商议可否选用EPCOS电容。公司现以得乐信为主。

3
整流桥
VUO110/16
德国
IXYS

4
可编程控制器
S7系列
中国
西门子

TWD系列
法国
施耐德不选

5
风机
R4D 400
中国/德国
EBM

RH40M
施乐百
6
光纤
HFBR-EUS100
美国
安捷伦

9
变压器
700kVA/10kV
中国

北京新华都公司不选

11
CPU
TMS320LF2407A
美国
TI

12
CPLD
XC9572
美国
XILINK美国TI

13
FPGA
APA075
美国
ACTEL美国TI

14
继电器
MM2X
日本
欧姆龙

2.4.9变频装置系统输入为 10 kV、50Hz，用于对电机进行调速。
2.4.10在20-100%的调速范围内，变频系统的不加任何功率因素补偿的情况下输入端功率因素必须达到0.95。
2.4.11变频装置I/O可根据用户的要求进行参数化。
2.4.12变频装置对输出电缆的长度不应有特殊要求，变频装置必须保护电机不受共模电压及dV/dt应力的影响。
2.4.13变频装置的功率单元为模块化设计，方便从机架上抽出、移动和变换，所有单元可以互换。
2.4.14变频装置输出电流谐波不大于2%，必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求，禁止采用输出电抗器。
2.4.15变频装置对电网反馈的电流谐波不大于4%，也必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求。并且投标厂家需提供国家权威部门出具的检验报告。若使用多脉冲整流器，整流脉冲数为48或以上。
2.4.16 变频器应具备飞车启动功能，当电机还在旋转时能够保证正常启动。
2.4.17变频装置具有瞬时停电再启动功能：应满足在高压电源失压后20秒内来高压电能自动启动要求（可人为设置自动或手动），且此时间还可根据现场情况设定。
2.4.18变频器具有友好、快捷的中文系统界面，软件完全自主开发，标准化设计；界面显示内容丰富且直观形象，能够显示系统状态变量的实时显示和监控，如具有故障信息查询、运行数据记录、变频器参数查询及设置、系统自诊断等等。
2.4.19 提供上位机监控软件，可以通过上位计算机进行远程集中监控。一台远程监控计算机可以同时监控多台变频器的运行，可以采用定点监控或轮巡监控模式。
2.4.20采用先进的DSP无速度传感器矢量控制技术，达到调速范围100:1，稳态转速精度0.5%，动态转矩响应时间小于200ms，启动转矩150%额定转矩。
2.4.21 具有加减速自适应功能：保证变频器在不正确的加减速设定时间或负荷变化情况调速过程中，装置不会出现加速过流保护停机，减速过压保护停机的现象。
2.4.22变频装置输出波形不会引起电机的谐振，转矩脉动小于0.1%，
2.4.23变压器效率应达到98%以上，变频装置整个系统的效率（包括输入隔离变压器等）在整个调速范围内必须达到96%以上。
2.4.24在距离变频装置1米的范围内任何一个方向进行测试，所测得的变频装置噪声不得超过80分贝。
2.4.25变频装置对电网电压的波动应有较强的适应能力，在-10%～+10%电网电压波动时必须满载输出；可以承受35%的电网电压下降而降额继续运行持续一定时间保护停机
。
2.4.26变频装置能远距离操作，并可对其进行远程/本地控制的切换。
2.4.27系统能保证变频器出现故障时工频启动。
2.4.28在整个频率调节范围内，被控电动机均能保持正常运行。在最低输出频率时，应能持续地输出额定电流。在最高输出频率时，应能输出额定电流或额定功率。
2.4.29产品标准中应规定出具体条件（如温度、电压、负载或时间等）的变化范围并给出额定输出频率时频率的稳定度，稳定数值应符合国际标准。
2.4.30变频装置应设以下保护：过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、半导体器件的过热保护、瞬时停电保护等，并能联跳输入侧开关。保护的性能应符合国家有关标准的规定。
2.4.31变频装置应设有交流输出电压、输出电流、输出频率等参数的数据显示。
2.4.32变频装置应至少包含以下几种开关量信号和模拟量信号：
开关量输入：起动、停止等信号
开关量输出：变频器高压就绪、变频器运行、变频器故障、变频器停止等信号
模拟量输入：频率调节（转速给定）
模拟量输出：输出频率、输出电流
2.4.33开关量的外部接点全部为无源接点，开关量输出的内部接点全部为无源接点，开关容量为交流220V、5A，模拟量信号全部为4～20mA或0～10V。
2.4.34频装置控制系统采用数字微处理器控制器，具有就地监控方式和远方监控方式。在就地监控方式下，通过变频器上中文人机界面控制，可进行就地人工启动、停止变频器，可以调整转速、频率；功能设定、参数设定等均采用中文。软件的升级问题在技术协议中具体商定。
2.4.35变频装置带故障自诊断功能，能对所发生的故障类型及故障位置提供中文指示，能在就地显示并远方报警，便于运行人员和检修人员能辨别和解决所出现的问题。变频装置需有对环境温度的监控，当温度超过变频器允许的环境温度时，变频器需提供报警。
2.4.36频率分辩率0.01Hz。
2.4.37变频器因应具有过载能力120%，1分钟，150%，3秒，200%立即保护。
2.4.38变频装置应使用离心风机冷却，以保证冷却系统可靠，平均无故障时间应≥变频装置本身。报警信号应能远传到控制室。每一套冷却装置应拆装方便，满足变频装置的安全可靠地运行。
2.4.39功率元件、电解电容及其它重要控制元件，应采用进口优质产品。
2.4.40控制电源应配置UPS，在控制电源掉电时，不影响系统运行维持30分钟。
2.4.41变频器控制电源除能使用交流电源外，还应能接受DC220V电源做为后备。
2.4.42变频器应带有自诊断显示，运行中可观察输出电流、电压、频率、转速等参数。
2.4.43系统能在电子噪声,射频干扰及振动的环境中连续运行.且不降低系统的性能.距电子柜1.2m处以外发出的工作频率470Hz 、功率输出达5W的电磁干扰和射频干扰,应不影响系统正常工作。变频装置应满足国家标准对电磁兼容的规定，并出具权威机构的检验报告。
2.4.44投标方提供的电气柜内的接线端子应提供15%的余量，接线端子应采用弹簧压接端子，保证接线的可靠性。
2.4.45变频装置就地控制窗口必须采用全中文操作界面,功能设定,参数设定等均应采用中文。
2.4.46变频装置应具有与机组DCS系统或其它控制系统的通讯接口，并反馈变频装置的主要状态信号和故障报警信号。
2.4.47投标方应说明：
1）当10kV（母线上电动机成组起动时,对变频器的影响。
2）当10kV母线上最大一台电动机起动时,对变频器的影响。
2.4.48电子装置机柜的外壳防护等级,室内应为IP31。
2.4.49柜内元器件的安装应整齐美观，应考虑散热要求及与相邻元件之间的间隔距离，并应充分考虑电缆的引接方便。
2.4.50变频装置内部通讯应采用光纤电缆连接,以提高通讯速率和抗干扰能力变频器柜内强信号电和弱电信号应分开布置,以避免干扰。
2.4.51变频器应对本体控制系统的就地控制柜无谐波影响。
附件1 供货范围
1.1.1 1 一般要求
1.1 本附件规定了合同设备的供货范围。投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1.2 投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，如果本合同附件未列出和/或数量不足，投标方仍需在执行合同时补足。
1.3投标方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.4提供随机备品备件和_3__年运行所需的备品备件，并在投标书中给出具体清单。
1.5提供所供设备中的进口件清单。
1.1.2 2、供货范围
投标方应确保合同范围完整，应满足招标方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，投标方应补充供货。
2.1 高压变频调速系统及其附件包括:
a.干式隔离变压器
b.高压变频装置及控制系统
c.旁路柜
d.通讯电缆(内部)
e.附件及随机备品备件
五、主扇风机低压变频调速装置技术要求（单独报价）
1、总 则
1.1 本规范书仅适用于 主扇风机 的低压变频调速装置。它提出了对改变频调速装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准、国家标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。如有异议，应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.6 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。
1.7 本技术规范书未尽事宜，由供、需双方协商确定。
1.8 具体结构由生产厂家根据现场情况自行设计，如生产厂家对设备技术要求有异议，请在收到标书三天内与发标方联系。生产厂家对整台设备技术合理性、运行可靠性负责。
1.9变频器优选英威腾、雷诺尔、汇川等厂家，并以英威腾统一报价，其它单独报价。澄清以取消

2 、技术要求
2.1应遵循的主要标准
下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。在本规范书出版时，所示版本均为有效。所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB 156-2003 标准电压
GB/T 2423.10-1995 电工电子产品基本环境试验规程 振动（正弦）试验导则
GB 3797-89 电控设备 第二部分：装有电子器件的电控设备
GB 3859.1-93 半导体电力变流器 基本要求的规定
GB 3859.2-93 半导体电力变流器 应用导则
GB 3859.3-93 半导体电力变流器 变压器和电抗器
GB 4208-93 外壳防护等级的分类
GB 4588.1-1996 无金属化孔单、双面印制板技术条件
GB 4588.2-1996 有金属化孔单、双面印制板技术条件
GB 9969.1-88 工业产品使用说明书 总则
GB 10233- 电气传动控制设备基本试验方法
GB/T14436-93 工业产品保证文件 总则
GB/T15139-94 电工设备结构总技术条件
GB/T13422-92 半导体电力变流器电气试验方法
GB/T 14549-93 电能质量 公用电网谐波
IEEE std 519-1992 电力系统谐波控制 推荐实施

2.2 使用环境条件
2.2.1 周围空气温度
最高温度： 37℃
最低温度： -5 ℃
2.2.2 环境相对湿度：
极限最高值： ％(25℃)
年平均值： ％(25℃)
2.2.3 海拔高度： 1200 m(黄海高程)　
2.3 设备概况
介板沟煤矿：风机型号 FBCDZ-6-NO.19B, 风机配碟阀。 配套电动机：YBFh355s-6型防爆电动机。电压：380V/160KW*2、转速990r/min。 电控配380V变频启动。
2.4 电气控制方式： 变频启动、闭环调速运行+工频启动
主回路方案：一拖一自动旁路，共上4台160KW/380V的低压变频器。
见附设计图。
3、风机的正/反送风由变频器通过软件编程来实现。
2.4 基本要求
2.4.1变频装置为直接交-交结构。(必须包括所有必需的设备及其内部设备之间的接线)。变频器装置考虑现场工频运行方式，并实现变频器故障跳闸时，能保证系统无扰动切换到工频运行方式。投标方在投标书中必须对变频运行和工频运行方式的自动切换解决方案。
2.4.2变频装置采用电压源型。
2.4.3变频装置逆变主电路拓扑应采用多电平形式。整流用移相变压器应采用国内优质干式变压器，干式变压器要求铜线绕制，其应有柜体封闭。
2.4.4变频装置整个系统必须在出厂前进行整体测试,以确保整套系统的可靠性。
2.4.5变频装置制造商必须已通过IS09001质量保证体系认证. 制造厂商应具有生产制造该种电气设备及备品配件的生产经验。
2.4.6变频装置制造商必须提供变频装置在国内有三年以上的运行业绩。
2.4.7变频装置应能在下列环境湿度下正常工作:最大湿度不超过95%(20℃;相对湿度变化率每小时不超过5%，且不结露；运行环境温度0℃～40℃，海拔1200米以下。
2.4.8投标方应提供最新型号的变频装置，并在投标书中详细说明结构（包括元器件型号、隔离变结构及绝缘）以及主要元器件的供应商、产地。
2.4.9变频装置系统输入为 380V、50Hz，用于对电机进行调速。
2.4.10在20-100%的调速范围内，变频系统的不加任何功率因素补偿的情况下输入端功率因素必须达到0.95。
2.4.11变频装置I/O可根据用户的要求进行参数化。
2.4.12变频装置对输出电缆的长度不应有特殊要求，变频装置必须保护电机不受共模电压及dV/dt应力的影响。
2.4.13变频装置的功率单元为模块化设计，方便从机架上抽出、移动和变换，所有单元可以互换。
2.4.14变频装置输出电流谐波不大于2%，必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求，禁止采用输出电抗器。
2.4.15变频装置对电网反馈的电流谐波不大于4%，也必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求。并且投标厂家需提供国家权威部门出具的检验报告。若使用多脉冲整流器，整流脉冲数为48或以上。
2.4.16 变频器应具备飞车启动功能，当电机还在旋转时能够保证正常启动。
2.4.17变频装置具有瞬时停电再启动功能：应满足在高压电源失压后20秒内来高压电能自动启动要求（可人为设置自动或手动），且此时间还可根据现场情况设定。
2.4.18变频器具有友好、快捷的中文系统界面，软件完全自主开发，标准化设计；界面显示内容丰富且直观形象，能够显示系统状态变量的实时显示和监控，如具有故障信息查询、运行数据记录、变频器参数查询及设置、系统自诊断等等。
2.4.19 提供上位机监控软件，可以通过上位计算机进行远程集中监控。一台远程监控计算机可以同时监控多台变频器的运行，可以采用定点监控或轮巡监控模式。
2.4.20采用先进的DSP无速度传感器矢量控制技术，达到调速范围100:1，稳态转速精度0.5%，动态转矩响应时间小于200ms，启动转矩150%额定转矩。
2.4.21 具有加减速自适应功能：保证变频器在不正确的加减速设定时间或负荷变化情况调速过程中，装置不会出现加速过流保护停机，减速过压保护停机的现象。
2.4.22变频装置输出波形不会引起电机的谐振，转矩脉动小于0.1%，
2.4.23变压器效率应达到98%以上，变频装置整个系统的效率（包括输入隔离变压器等）在整个调速范围内必须达到96%以上。
2.4.24在距离变频装置1米的范围内任何一个方向进行测试，所测得的变频装置噪声不得超过80分贝。
2.4.25变频装置对电网电压的波动应有较强的适应能力，在-10%～+10%电网电压波动时必须满载输出；可以承受35%的电网电压下降而降额继续运行。
2.4.26变频装置能远距离操作，并可对其进行远程/本地控制的切换。
2.4.27系统能保证变频器出现故障时工频启动。
2.4.28在整个频率调节范围内，被控电动机均能保持正常运行。在最低输出频率时，应能持续地输出额定电流。在最高输出频率时，应能输出额定电流或额定功率。
2.4.29产品标准中应规定出具体条件（如温度、电压、负载或时间等）的变化范围并给出额定输出频率时频率的稳定度，稳定数值应符合国际标准。
2.4.30变频装置应设以下保护：过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、半导体器件的过热保护、瞬时停电保护等，并能联跳输入侧开关。保护的性能应符合国家有关标准的规定。
2.4.31变频装置应设有交流输出电压、输出电流、输出频率等参数的数据显示。
2.4.32变频装置应至少包含以下几种开关量信号和模拟量信号：
开关量输入：起动、停止等信号
开关量输出：变频器高压就绪、变频器运行、变频器故障、变频器停止等信号
模拟量输入：频率调节（转速给定）
模拟量输出：输出频率、输出电流
2.4.33开关量的外部接点全部为无源接点，开关量输出的内部接点全部为无源接点，开关容量为交流220V、5A，模拟量信号全部为4～20mA或0～10V。
2.4.34频装置控制系统采用数字微处理器控制器，具有就地监控方式和远方监控方式。在就地监控方式下，通过变频器上中文人机界面控制，可进行就地人工启动、停止变频器，可以调整转速、频率；功能设定、参数设定等均采用中文。软件的升级问题在技术协议中具体商定。
2.4.35变频装置带故障自诊断功能，能对所发生的故障类型及故障位置提供中文指示，能在就地显示并远方报警，便于运行人员和检修人员能辨别和解决所出现的问题。变频装置需有对环境温度的监控，当温度超过变频器允许的环境温度时，变频器需提供报警。
2.4.36频率分辩率0.01Hz。
2.4.37变频器因应具有过载能力120%，1分钟，150%，3秒，200%立即保护。
2.4.38变频装置应使用离心风机冷却，以保证冷却系统可靠，平均无故障时间应≥变频装置本身。报警信号应能远传到控制室。每一套冷却装置应拆装方便，满足变频装置的安全可靠地运行。
2.4.39功率元件、电解电容及其它重要控制元件，应采用进口优质产品。
2.4.40控制电源应配置UPS，在控制电源掉电时，不影响系统运行维持30分钟。
2.4.41变频器控制电源除能使用交流电源外，还应能接受DC220V电源做为后备。
2.4.42变频器应带有自诊断显示，运行中可观察输出电流、电压、频率、转速等参数。
2.4.43系统能在电子噪声,射频干扰及振动的环境中连续运行.且不降低系统的性能.距电子柜1.2m处以外发出的工作频率470Hz 、功率输出达5W的电磁干扰和射频干扰,应不影响系统正常工作。变频装置应满足国家标准对电磁兼容的规定，并出具权威机构的检验报告。
2.4.44投标方提供的电气柜内的接线端子应提供15%的余量，接线端子应采用弹簧压接端子，保证接线的可靠性。
2.4.45变频装置就地控制窗口必须采用全中文操作界面,功能设定,参数设定等均应采用中文。
2.4.46变频装置应具有与机组DCS系统或其它控制系统的通讯接口，并反馈变频装置的主要状态信号和故障报警信号。
2.4.47投标方应说明：
1）当380V母线上电动机成组起动时,对变频器的影响。
2）当380V母线上最大一台电动机起动时,对变频器的影响。
2.4.48电子装置机柜的外壳防护等级,室内应为IP31。
2.4.49柜内元器件的安装应整齐美观，应考虑散热要求及与相邻元件之间的间隔距离，并应充分考虑电缆的引接方便。
2.4.50变频装置内部通讯应采用光纤电缆连接,以提高通讯速率和抗干扰能力变频器柜内强信号电和弱电信号应分开布置,以避免干扰。
2.4.51变频器应对本体控制系统的就地控制柜无谐波影响。
附件1 供货范围
1.1.3 1 一般要求
1.1 本附件规定了合同设备的供货范围。投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1.2 投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，如果本合同附件未列出和/或数量不足，投标方仍需在执行合同时补足。
1.3投标方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.4提供随机备品备件和_3__年运行所需的备品备件，并在投标书中给出具体清单。
1.5提供所供设备中的进口件清单
1.1.4 2、供货范围
投标方应确保合同范围完整，应满足招标方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，投标方应补充供货。
2.1 低压变频调速系统及其附件包括:
a.低压变频装置及控制系统
b.通讯电缆(内部)
c.附件及随机备品备件
设备供货清单 (表一)
序
