气质联用仪大型仪器设备购置论证报告.doc

大型仪器设备购置论证报告

仪器设备名称
气质联用仪
项目名称
先进催化材料实验室建设项目
项目负责人
朱钢国
填表日期
2018.01.12

实验室管理处制

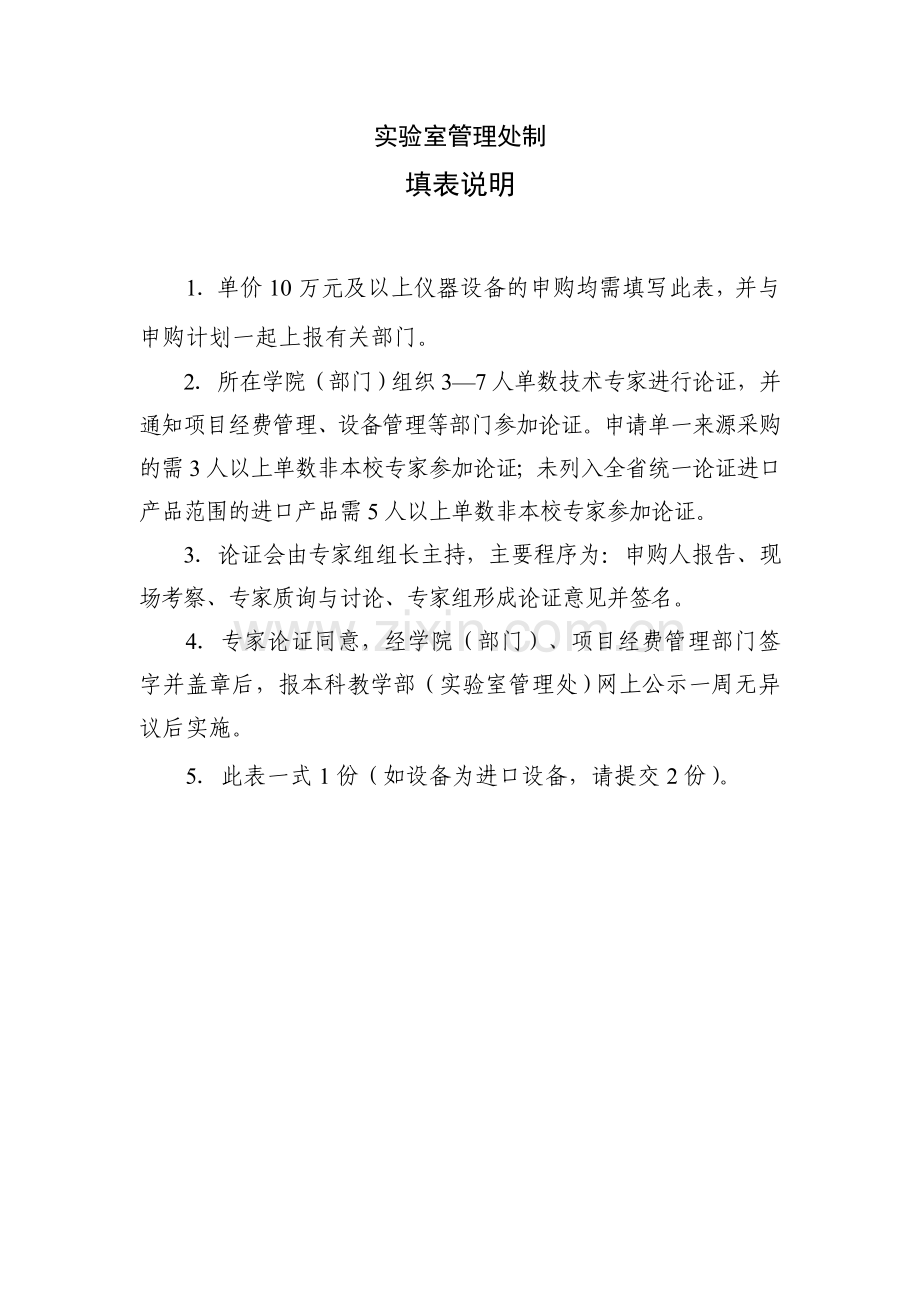

填表说明

1．单价10万元及以上仪器设备的申购均需填写此表，并与申购计划一起上报有关部门。
2．所在学院（部门）组织3—7人单数技术专家进行论证，并通知项目经费管理、设备管理等部门参加论证。申请单一来源采购的需3人以上单数非本校专家参加论证；未列入全省统一论证进口产品范围的进口产品需5人以上单数非本校专家参加论证。
3．论证会由专家组组长主持，主要程序为：申购人报告、现场考察、专家质询与讨论、专家组形成论证意见并签名。
4．专家论证同意，经学院（部门）、项目经费管理部门签字并盖章后，报本科教学部（实验室管理处）网上公示一周无异议后实施。
5．此表一式1份（如设备为进口设备，请提交2份）。

设备名称
中文
气质联用仪
英文
GC-MS
规格型号
安捷伦7890B-5977B或赛默飞trace GC-ISQ或岛津GCMS-QP2020
申购数量
1
现行单价
人民币
50万
美元
7.7万
购置经费
来源
先进催化材料实验室
运行经费来源
浙江省化学一流学科
主要技术指标与功能

气质联用法是将气相色谱和质谱的特点结合起来的一种用于确定测试样品中不同物质的定性定量分析方法，其具有GC的高分辨率和质谱的高灵敏度。气相色谱将混合物中的组分按时间分离开来，而质谱则提供确认每个组分结构的信息。气相色谱和质谱由接口相连。
主要技术指标：
（一）色谱部分：
1、色谱性能：
1)、保留时间重现性<0.008% 或<0.0008 min
2)、峰面积重现性<1%RSD
2、电子压力控制(EPC)：
1)、自动海拔高度压力及室温补偿;
2)、★控制精度0.001psi;
3)、压力/流量程序:3级
4)、具有恒流，恒压，程序增加流速，程序升压及压力脉冲等操作模式的电子气路控制
3、柱温箱：
1)、温度范围：室温以上4˚C~450˚C
2)、温度设定：1˚C；程序设定升温速率0.1˚C
3)、最大升温速度：120˚C/分钟
4)、温度稳定性：当环境温度变化1˚C时，优于0.01˚C
5)、程序升温：20阶21平台
6)、最大运行时间：999.99分钟
7)、降温速率：从400˚C降至50˚C<240秒
4、分流/不分流毛细柱进样口：
1)、带电子气路控制，控制精度：0.001Psi
2)、适用于所有毛细管柱：50～530μm内径
3)、分流比可达7500:1
4)、最高使用温度：400 ℃
5)、总流量设定范围：N2 从0 ~200mL/min。H2 或He 从0 ~1,250mL/min
（二）液体自动进样器
5.1 ★2ml样品瓶位数≥50；
5.2 进样量范围：0.1～100ul（最高可以扩展500ul）；
5.3 进样量线性：≥99%；
（三）质谱部分：
1、质谱性能
1)、全自动调谐
2)、质量数范围：1.6-1050amu，以0.1amu递增3)、分辨率：单质量数分辨
3)、分辨率：单质量数分辨
4)、质量轴稳定性: 不劣于0.10amu/48小时
5)、灵敏度：全扫描灵敏度（电子轰击源）：1pg八氟萘，信/噪比>400︰1 (扫描范围:50-300amu)选择离子检测（电子轰击源）：20fg八氟萘，信/噪比>10︰1
6)、最大扫描速率：12500u/s 1 ms SIM驻留时间
7)、动态范围：全动态范围为106
8)、选择离子检测模式：可取100组离子，60个离子/组
9)、具有痕量离子检测功能
2、离子源
1)、完全惰性材料制做（非涂层，非不锈钢材料）
2)、EI源备有两根长效灯丝，可由软件自动切换
3)、离子化能量：5-241.5eV
4)、离子源温度：独立温控，150-350˚C可调
3、质量分析器：
1)、整体石英镀金双曲面四极杆
2)、特殊设计的Turner-Kruge透镜，可提高灵敏度，保护四极杆，
3)、可独立控温，最高温度可≧200˚C
4、检测器：长效高能量电子倍增器
5、真空系统：高性能分子涡轮泵

用房情况
地 点
面积
辅助设施配备
是否
需改建
落实
情况
11-420
20
齐全
否
落实
管理和使用技术人员配备
姓 名
职称
专管
或兼管
是否
使用过
熟练
程度
是否
需培训
罗芳
实验师
专管
是
一般
需
孔黎春
实验师
兼管
是
一般
需

主要用途和适用学科范围

该设备主要用于教学和科研实验中的原料及得到产品的分离及分子量测定。
适用学科：有机化学、应用化学、物理化学、分析化学、生物化学等
购置必要性
购置该设备，可以大大提高我学院的教学科研的水平，加快氟化学研究所科研平台建设的进程，同时也为我校重点发展的含氟材料研究方向建设提供必要的支撑。气质设备广泛应用于有机化学品，药品，石化和能源行业样品，环境样品的分析。通过对实验原料及产品的纯度及分子量分析，为科研也为教学提供有用的信息，结果将大大加快项目的进程提升教学水平。此仪器具有的全面性能和高精密程度对教学和科研具有广泛和重要的意义。目前先进催化材料实验室许多老师都长期从事有机化学相关的科学与教学工作，已经或正在向更高的学术领域冲刺，从学科教师队伍发展的角度需要购置一台气质联用仪。

本校是否有同类设备、数量及不能共享的理由

我校目前有三台气质联用，三台使用年限均大于或接近于十年，其中有两台已经年久失修，维修多次均达不到理想结果，有一台主要用于分析永久性气体，C1-C2化合物，并未开放对有机液体样品的检测。

安装场地满足条件（水、电、气等是否齐全）、安全保护措施落实情况、是否涉及放射源物品和剧毒品等危险性材料

环境已经满足条件，没有安全问题，没有放射源
国内外同类设备、品牌、规格、性能、技术指标、特色、附件、价格、售后服务、应用支持等的比较
目前国产设备在检测重现性、可靠性，以及检测灵敏度和耐用性方面无法达到精确定性定量要求，主要表现在以下几个方面：1、在气相色谱方面，进口产品气路压力控制精度可达0.001psi，而国内产品压力精度只能达到0.1-0.01psi，国产设备无法保证结果的重现性。2、进口产品具有大气压力传感器，可补偿高度或环境温度的变化对气路压力的影响，提高色谱分析精准（确）度，为现场物证定性、定量检验做出科学依据，国内产品无此功能。3、进口产品的灵敏度：1pg OFN全扫描S/N ≥1000:1，而国产产品的灵敏度通常为200:1，在分析微量复杂基质时，灵敏度无法满足检测要求。4、进口产品最大扫描速率可达到10000amu/s，国内产品无法达到。
结合此申购仪器的要求目前市场主流的有以下三家公司品牌有岛津公司的GCMS-QP2020， Thermo公司的ISQ LT/QD 300，安捷伦公司的5977B MSD 等。目前高端的市场主要是以安捷伦 和岛津公司的产品为主。考虑到测试要求的高灵敏度、低检出限，仪器的稳定性以及整个浙江省的市场占有率，这次仪器调研主要针对岛津公司的GCMS-QP2020，安捷伦公司的5977B MSD和Thermo公司的ISQ LT/QD 300。
厂
商
参
数
项
目

安捷伦
岛津
赛默飞
气相色谱
7890B
GC-2010 Plus
1310
自动进样器
16+150位
50位
150位
155位
真空度
内置泵：≥255L/sec(He)分子涡轮泵。
外置泵：干式涡旋泵，运行过程几乎无声。
内置泵：200L/S+200L/S双入口差动式真空技术
外置泵：机械泵41.6 L/min,可选配无油泵
内置泵：300 L/sec(He)分子涡轮泵
外置泵：机械泵55 L/min,可选配无油泵
离子化能量
5-241.5 ev
>195 ev
0-150 ev
质量分析器
整体石英镀金四级杆，需控温
整体高精度全金属四级杆，并配预四级杆
带双级过滤器的全金属钼四级杆
质量范围
1.5-1090 amu
1.6-1050 amu
1.2-1100 amu
特点
可靠的通用气相色谱仪，拥有多种配置的低死体积惰性微板流路控制技术设备，实现更高效率和更多功能；可加热整体式石英镀金四极杆（最高可加热至 200 °C）可快速消除污染，软件人性化。
集成高灵敏度和低实验成本；全新超高效大容量真空系统；制备可转动预四级杆，有效防止主四级杆的污染以及后面的检测器的污染。
模块化，检测器及进样系统即插即用；同时带预杆保护鞘的“S”形离子通道可以加热防止污染，实现预四极杆和主四极杆免清洗维护。带透镜保护的同向双灯丝设计。
初步报价
52万 RMB
53万 RMB
57万
售后服务
服务良好
服务良好
服务一般

使用效益预测及风险分析
教学实验名称
时数
组数
学生人数
总学时数/年
有机分子纯度分析实验
2
25
100
50
复杂混合物分子量的鉴定
2
150
300
300
科研实验名称
时数
样品数
总时数/年
含氟药物中间体的合成
200
100
200
含氟试剂的制备
200
100
200
经济效益等其它效益
通过该设备的购置，可满足教学与科研的需求，同时有利于促进学科建设。该设备可以为一些本科实验课服务。同时对于申请项目创造了条件，对发表高水平论文有极大的帮助，此外，可能还可以开展对外测试服务。按照一般惯例，对外测试服务收费标准为50-100元/样品，以最大限度地发挥该设备的功能和效用并获得较好的经济效益。

开放共享实施方案和是否同意纳入学校共享平台

该仪器将放在化学学科的大型仪器共享平台使用，实行专人管理，向校内外开放共享，用户可在网上预约。

项目负责人签字：
专
家
论
证
意
见

2018年1月12日，浙江师范大学组织专家对生化学院气质联用仪的采购进行了论证。专家组听取了项目负责人的报告，查阅了相关资料，经讨论形成意见如下：
（1）拟购买的气质联用仪主要用于复杂组分的分与鉴定，其具有气相的高分辨率和质谱的高灵敏度，是仪器分析中最常用也是最为重要的仪器设备之一，为化学、物理及材料等相关学科的研究提供强有力的支持。
（2）目前，目前国产设备在检测重现性、可靠性，以及检测灵敏度和耐用性方面无法达到精确定性定量要求。结合此申购仪器的要求的三家公司岛津公司的GCMS-QP2020， Thermo公司的ISQ LT/QD 300，安捷伦公司的5977B MSD都比较符合购置需求；
（3）项目提出的仪器性能指标、配置是科学合理的，仪器经费预算合理，建议通过继续调研、谈判和招投标，采购该仪器。

组长签字：

2018年1月12日
专
家
组
成
员
姓 名
职称或职务
单 位
签 名
郑遗凡
教授
浙江工业大学

卢焕明
研究员
中科院宁波材料所

汪丽娜
高级工程师
浙江理工大学

吴韶铭
主任药师
金华市食品药品检验检测研究院

曹丹
高级工程师
金华出入境检验检疫局综合技术服务中心

所
在
学
院
部
门
意
见

同意

负责人签字：朱钢国 单位盖章：
年 月 日
项
目
经
费
管
理
部
门
意
见

负责人签字： 单位盖章：
年 月 日
设
备
管
理
部
门
意
见

负责人签字： 单位盖章：
年 月 日
