IC不联网授权管理门禁控制器手

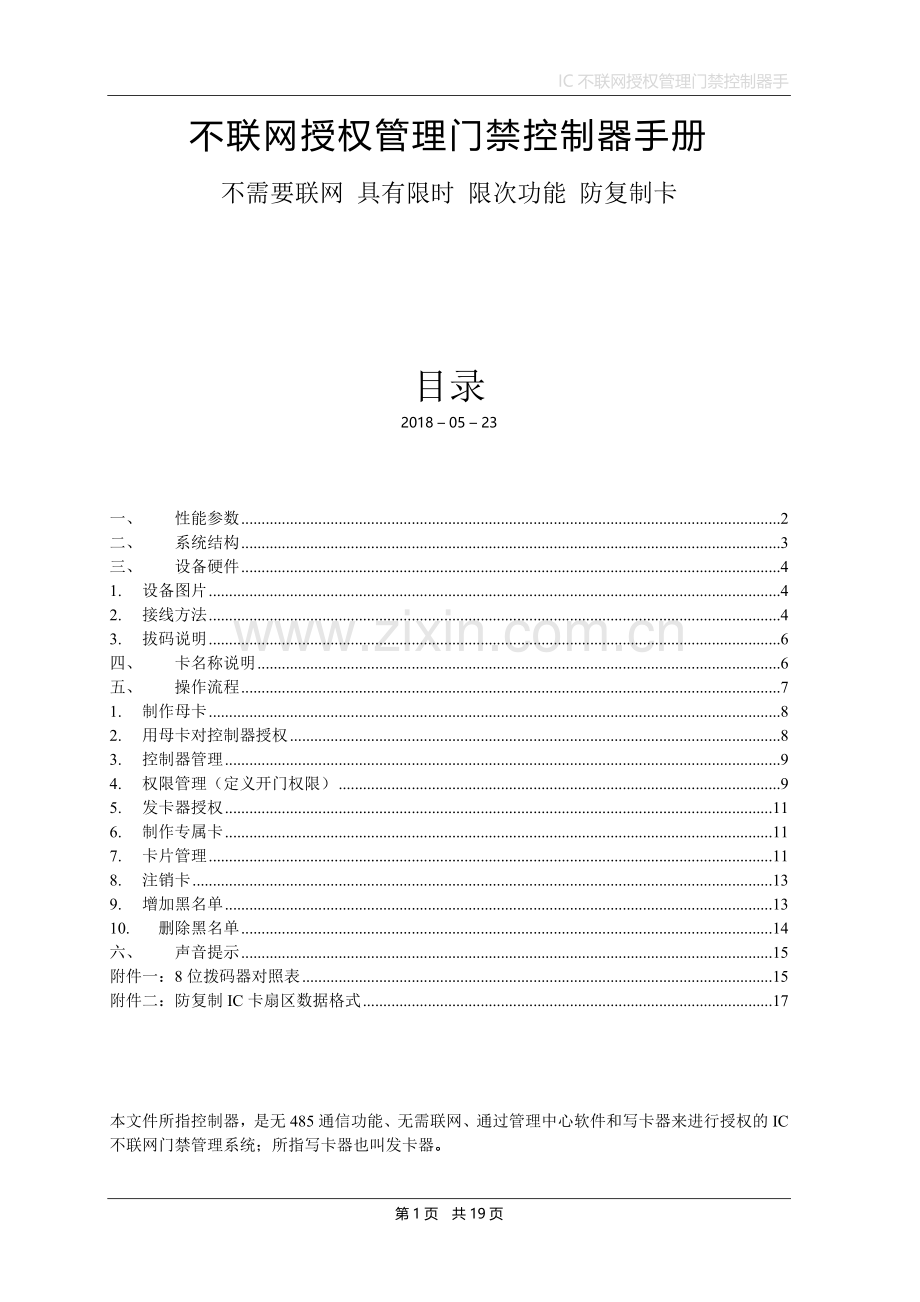

不联网授权管理门禁控制器手册
不需要联网 具有限时 限次功能 防复制卡

目录
2018 – 05 – 23

一、 性能参数 2
二、 系统结构 3
三、 设备硬件 4
1. 设备图片 4
2. 接线方法 4
3. 拔码说明 6
四、 卡名称说明 6
五、 操作流程 7
1. 制作母卡 8
2. 用母卡对控制器授权 8
3. 控制器管理 9
4. 权限管理（定义开门权限） 9
5. 发卡器授权 11
6. 制作专属卡 11
7. 卡片管理 11
8. 注销卡 13
9. 增加黑名单 13
10. 删除黑名单 14
六、 声音提示 15
附件一：8位拨码器对照表 15
附件二：防复制IC卡扇区数据格式 17

本文件所指控制器，是无485通信功能、无需联网、通过管理中心软件和写卡器来进行授权的IC不联网门禁管理系统；所指写卡器也叫发卡器。

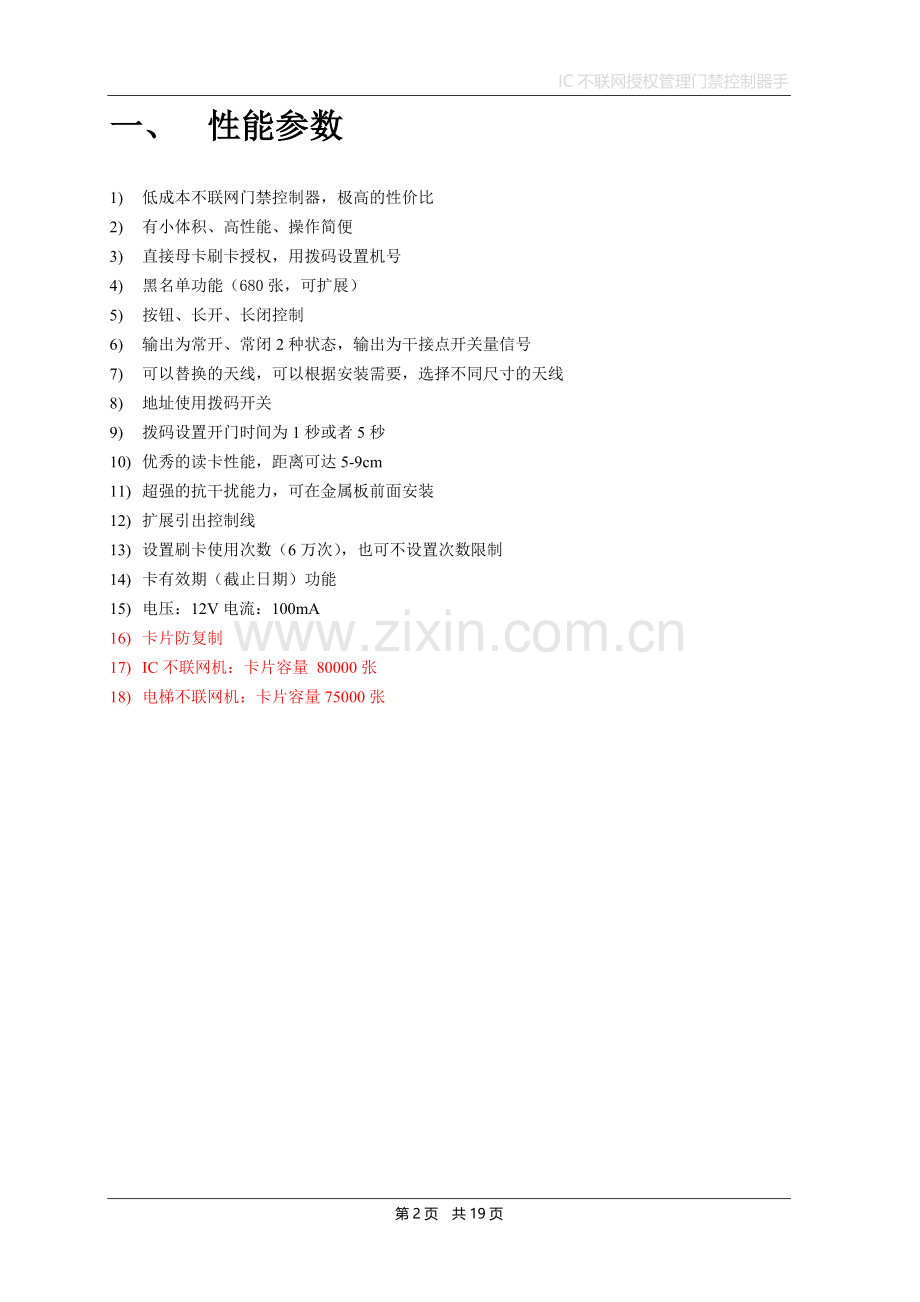

一、 性能参数
1) 低成本不联网门禁控制器，极高的性价比
2) 有小体积、高性能、操作简便
3) 直接母卡刷卡授权，用拨码设置机号
4) 黑名单功能（680张，可扩展）
5) 按钮、长开、长闭控制
6) 输出为常开、常闭2种状态，输出为干接点开关量信号
7) 可以替换的天线，可以根据安装需要，选择不同尺寸的天线
8) 地址使用拨码开关
9) 拨码设置开门时间为1秒或者5秒
10) 优秀的读卡性能，距离可达5-9cm
11) 超强的抗干扰能力，可在金属板前面安装
12) 扩展引出控制线
13) 设置刷卡使用次数（6万次），也可不设置次数限制
14) 卡有效期（截止日期）功能
15) 电压：12V电流：100mA
16) 卡片防复制
17) IC不联网机：卡片容量 80000张
18) 电梯不联网机：卡片容量75000张

二、 系统结构

本系统使用不联网授权方式，权限写入IC卡片，控制器使用IC嵌入式门禁机，不和电脑进行联网授权；经写卡器授权后的卡才能刷开对应的门。
一个最小的授权系统必须包括一个写卡器，一个IC嵌入式门禁控制器，若干IC用户卡。
写卡器：硬件和IC嵌入式门禁控制器一样，但有不同的功能，发卡器在电脑桌面上通过USB接口连接软件使用，进行授权发卡等操作。
控制器：安装在门禁位置，需要用母卡授权后才能安装使用。一个系统最多可以安装255个不同机码的控制器，相同机码的控制器台数不受限制。

三、 设备硬件
1. 设备图片

写卡器（USB接口） 嵌入式控制器 不联网一体机

不联网电梯控制器
2. 接线方法
以不联网授权一体机为例。嵌入式控制器接线请第二部分参考嵌入式控制器接线图
引脚
标识
说明
1
12V+
12V电源正
2
GND
电源地
3
NC
常闭端　　　　　　　　　　　默认状态下与COM连通
4
COM
公共端
5
NO
常开端　　　　　　　　　　　默认状态下与COM断开
6
FIRE
火警开门输入　　　　　　　　　　　　　　
7
LOCK
长锁门
8
EXIT
出门按钮
说明：其中出门按钮、长锁门、长开门需要和电源GND相接生效。
锁输出端子由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。

电锁一般接线方法：
电源正极 ——　公共端（COM）
锁正极 ——　常闭NC（常开NO）
锁负极　——　电源负极
断电开锁：当断开电源时，锁打开；阳极锁、磁力锁等通电闭合的设备选择常闭（NC）
通电开锁：当接通电源时，锁打开；阴极锁、电控锁等通电断开的设备选择常开（NO）
接线图参考:

说明：门禁控制器如果与锁或其他设备共用一个12V电源，需用12V3A以上直流电源；控制器最好与锁或其他设备分开供电。

3. 拔码说明
机号拨码对应表　(此拨码机为二进制，逢二进一)
拨码
机号
1
2
3
4
5
6
7
8
0

1
ON

2

ON

3
ON
ON

4

ON

5
ON

ON

8

ON

16

ON

32

ON

64

ON

128

ON
255
ON
ON
ON
ON
ON
ON
ON
ON
拔号对照例图：

“3位拨码”功能说明：on为启用状态
1号调整开门时间：默认5秒，启用开门时间为1秒。
2号管理模式：用母卡授权时启用，授权完拨回。
3号复位控制器时启用。

“8位拨码”功能说明：
1：机号为0： 任何注册的卡刷卡即开门（母卡和黑名单除外）。
2：详细拨码详见“附件一”

四、 卡名称说明
普通卡：也就是用户用来开门的授权卡。其扇区记录了可以进出的门以及电梯和楼层。该功能使用2个连续的扇区，使用相同的密码加密。

母卡：记录整个系统使用的密码和扇区。用来给控制器授权。

黑名单转移卡：用来把黑名单的卡号存储到控制器上，使控制器知道那些卡是黑名单卡。当某个是黑名单的卡刷卡的时候，控制器会直接注销该卡，使其失效。

时间卡：用来同步控制器的时间

五、 操作流程
1、安装IC授权软件：双击IC不联网管理软件安装包，点“下一步”，完成安装。登录，默认用户名为admin, 密码为空（不填）
2、制作母卡（母卡只用来给控制器和发卡器授权）：在发卡器上放置一空白 IC ，在软件中打开系统卡管理界面，输入授权密码(必须牢记)，点击制作授权卡，完成母卡制作。同一管理系统中，可以制作多张母卡，但母卡设置的密码必须相同。
3、发卡器授权：将母卡放在发卡器上面，打开系统卡界面，点击发卡器授权，提示设置成功即完成发卡器授权操作，每次打开软件或发卡器断开都必须对发卡器进行授权才能使用。
4、控制器授权：逐一给每个控制器通电然后用母卡刷卡授权（机号必须为255号时才能授权），授权操作就是用母卡在控制器感应区上刷一下，听到一声长鸣既授权成功。
5、设置机码：控制器上有一个拔码器，可以简单的把每一台控制器设置成1-255等不同的2进制的机码，设置机码的目的是为了达到发卡时区分权限的目的，也就是不同的卡可以开不同机码的控制器。机码的设置请参考不联网门禁控制器授权管理操作说明书。
6、登记控制器：在软件中控制器界面，在对应的编号上双击打开登记框，录入系列号，名称，地址机号，点确定保存。
7、设置权限：在软件中预定义权限管理界面，在空白处点右键，新增定义不同的权限，不同的权限选择能刷卡打开对应的某台控制器或某几台控制器。
8、制作专属卡：将一张空白卡放到发卡器上，在软件中系统卡界面，点击制作专属卡。
9、管理卡片：将制作好的专属卡放到发卡器上，在软件中卡片管理界面，左边空白处点右键，增加卡片对话框中，填写工号，姓名等信息，确定保存，选择增加的卡片点击左下角空白卡片注册完成卡片加密，然后在这个人员信息上点右键，选择发卡权限，打开对话框，选择预设好的权限（也可启用单独设置权限、有限期、刷卡次数），点右上边的写入权限按钮，完成授权。

现在拿此用户卡就可以刷开对应授权机号的控制器了。

不联网授权发卡步骤分解:
1. 制作母卡
注意：一个项目最少需要制作一张母卡，如果需要多张则必须密码相同，母卡不能做其他用途
1) 连接发卡器到电脑USB上。
2) 在发卡器上放一张空白IC卡。
3) 打开系统卡界面，在授权密码里面输入6位密码。『请牢记密码』
注：默认密码为：888888或123456；用户在制作母卡时，为了安全，最好自行设置密码。
4) 单击“制作授权卡（母卡）”，发卡器提示音出现，同时软件提示制作成功。

2. 用母卡对控制器授权
注意：控制器必须用母卡授权才能使用，授权时机号必须为255。
1) 把控制器连通电源（注意：红线接电源+12V，黑线接电源负极）
2) 把控制器上拔码开关全拔为ON状态（即机号为255）
3) 用母卡在控制器上刷一下，控制器会长鸣一声，即对控制器进行授权完成
4) 将机号255改成你所需要设置的机号，才能进行登记录入，然后安装
3. 控制器管理
1. 在软件主界面，点选“控制器”，进入控制器列表界面à在空白界面上点右键,选择”增加”打开新增控制器对话框,如图:

名称：输入“二单元控制器”（客户根据门禁安装位置进行定义）
录入默认序列号：123568（注:此序列号在控制器上出厂标贴号码上查看）
地址机号：此机号要与每一台控制器拔码设置同步登记，也就是拔码是多少号，这里就登记多少号，
如：把一台控制器（已用母卡授权过的），安装于二单元楼出入口，把它定义为2号机，机号就输入“2”。（见机号设置说明，进行拔码）à 点“确认”即完成一台控制器登记；有多少个门禁控制器依次操作进行定义。
［备注］：控制器需把“3位拨码”的1号位启用，再用母卡授权，然后更改机号参数；相同的机号具有相同的控制。

4. 权限管理（定义开门权限）
1) 点选“定义权限”，打开权限管理界面。
2) 软件自带一个ALL Door权限,但这个权限并没有选择要打开的控制器。如果要使用此权限，双击打开，在权限明细对话框中勾选定义此权限能开启的控制器，确定保存即可。如要定义其他更多权限，请进行下面操作。
3) 在空白处点右键，选择“增加”。在弹出的权限编辑框中填写相关信息：
名称：填写权限名，要便于记忆识别和分类查询
级别：权限对应的不同级别的用户卡片
普通卡：可以设置权限打开某个或某些控制器的用户卡，可以设置截卡日期和刷卡次数
通卡：　可以打开所以控制器的管理卡
无有效期卡：没有截止日期的用户卡
有效期：设置此权限的有效期时间，即用户卡的使用截止日期
启用次数：如选择此项并填写次数，此权限就受此处设置次数的限制，超过刷卡次数，刷卡无效
选择控制器对应的门：点击控制器编号前面选择方框□，选中后方框中会有一个绿色的小勾

权限设置例一：能够打开所有控制器的权限，相当于通卡。

权限设置例二：能打开二单元和三单元的权限

权限设置例三：能打开小区东门和一单元的权限

说明：某一权限就是指能开若干（一个或多个或全部）门的权力
5. 发卡器授权
把母卡放在发卡器上，打开软件系统卡界面点“发卡器授权”，提示成功后拿开母卡，授权完成。
注意：只要发卡器没有断电，只需要给发卡器授权一次，后面的操作均无需再对发卡器授权。如果发卡器断电过，就必须对发卡器进行授权操作。
6. 制作专属卡
1) 在发卡器上面放一个空白的IC卡
2) 打开系统卡界面，点击“制作专属卡”，提示成功后拿开，专属卡制作完成（只有制作成专属卡才能完成后面的卡片管理中的注册和授权。）

7. 卡片管理
1) 在发卡器上面放一张制作好的IC专属卡
2) 打开卡片管理界面，界面空白处，单击鼠标右键，选择“增加”，弹出新增人员编辑框：

工号：根据需要编制填写，最好有规律，易识别。
姓名：输入卡片用户姓名，或IC卡丝印卡号，为了便于后期管理，最好姓名和卡号都登记上去。
其他信息可以不填，也可以在后期去完善编辑；编辑人员信息，只需要双击列表中人员名称，打开编辑框即可操作。
3) 在人员列表中选择要进行授权发卡的人员信息上面点右键，选择发卡授权，打开发卡授权编辑框：

卡号：此号为每张IC卡自身ID号，可直接点右边“读卡号”直接读出
权限：选择已经预定义好的权限，也可以选择“单独设置”权限，单独设置时，需重新选择卡级别、设置有效期和启用刷卡次数功能。
级别：权限对应的不同级别的用户卡片
普通卡：可以设置权限打开某个或某些控制器的用户卡，可以设置截卡日期和刷卡次数
通卡：　可以打开所以控制器的管理卡
无有效期卡：没有截止日期的用户卡
有效期：设置此权限的有效期时间，即用户卡的使用截止日期
启用次数：如选择此项并填写次数，此权限就受此处设置次数的限制，超过刷卡次数，刷卡无效
选择控制器对应的门：点击控制器编号前面选择方框□，选中后方框中会有一个绿色的小勾à点“确认”即完成一个用户的发卡授权；
4) 单击卡片管理界面左下角“空白卡片注册”，提示成功。（空白卡注册就是对专属卡对应扇区进行加密处理）
5) 点击界面下面的 “写入权限”按钮， 提示成功完成授权
依照以上操作，对所有卡依次进行登记授权操作。授权后的卡就可以刷开对应授权的门。
8. 注销卡
在母卡对发卡器已授权的前提下操作。
一、 注销母卡
打母卡放到发卡器上，打开“系统卡”管理界面，点击“注销授权卡（母卡）”，提示成功完成母卡注销
二、 注销用户卡
1) 把母卡拿开
2) 在发卡器上面放上需要注销的卡
3) 打开“系统卡”界面或“卡片管理”界面，单击“卡片注销”
说明：注销后的卡可以重新注册使用；母卡和用户卡注销必须在该母卡授权的发卡器上操作才能完成。
9. 增加黑名单
增加黑名单卡是将丢失或不再使用的卡列入黑名单，注销开门权限，使其不能开门的操作

在“卡片管理”界面中人员列表中选择要加入黑名单的人员，点右键，选择在“转黑名单”
1) 在发卡器上面放上用来装载黑名单的专属卡
2) 打开“黑名单”界面，点击右边的“空白卡注册”按钮，完成黑名单卡注册。
3) 选择左边列人员信息表中需要加入黑名单卡的人（选择最多5个黑名单），单击右边“写入黑名单卡”按钮，完成黑名单卡写入操作
4) 装有黑名单的卡到每个控制器上刷卡，有声音提示即可，操作后这些黑名单卡将不能再打开此控制器,同时卡片的权限也被清除了
10. 删除黑名单
删除黑名单卡是以前的黑名单卡恢复开门权限，使其重新能开门的操作
1) 在发卡器上面放上用来装载黑名单的专属卡
2) 打开“黑名单”界面，选择需要取消的最多5个黑名单的卡号，单击右边“取消片中黑名单”按钮
3) 装有需要取消黑名单的卡到每个控制器上刷卡，有声音提示即可
4) 打开“黑名单”界面，选择要取消的黑名单，右键选择“恢复白名单”
5) 重新对此卡进行专属卡注册 空白卡注册 权限写入等操作后，即可使用

【技术说明】
注册卡片会使用2个扇区的空间，母卡管理界面可以看到使用的扇区号，包括其后面一个扇区都会被使用。如果使用专属卡功能，还会再使用该扇区号的前面一个扇区，也就是要占用一共3个扇区。
六、 声音提示
无效卡：提示3声
有效卡：提示2声未注册卡：提示3声，第一声较长
黑名单：注销成功长声，注销不成功为4声
刷卡长声，且不开门，即为复制卡或者被复制！

附件一：8位拨码器对照表
地址
编码
地址
编码
地址
编码
地址
编码
1
1
36
36
71
1237
106
2467
2
2
37
136
72
47
107
12467
3
12
38
236
73
147
108
3457
4
3
39
1236
74
247
109
13467
5
13
40
46
75
1247
110
23467
6
23
41
146
76
347
111
123467
7
123
42
246
77
1347
112
567
8
4
43
1246
78
2347
113
1567
9
14
44
346
79
12347
114
2567
10
24
45
1346
80
57
115
12567
11
124
46
2346
81
157
116
3567
12
34
47
12346
82
257
117
13567
13
134
48
56
83
1257
118
23567
14
234
49
156
84
357
119
123567
15
1234
50
256
85
1357
120
4567
16
5
51
1256
86
2357
121
14567
17
15
52
356
87
12357
122
24567
18
25
53
1356
88
457
123
124567
19
125
54
2356
89
1457
124
34567
20
35
55
12356
90
2457
125
134567
21
135
56
456
91
12457
126
234567
22
235
57
1456
92
3457
127
1234567
23
1235
58
2456
93
13457
128
8
24
45
59
12456
94
23457
129
18
25
145
60
3456
95
123457
130
28
26
245
61
13456
96
67
131
128
27
1245
62
23456
97
167
132
38
28
345
63
123456
98
267
133
138
29
1345
64
7
99
1267
134
238
30
2345
65
17
100
367
135
1238
31
12345
66
27
101
1367
136
48
32
6
67
127
102
23467
137
148
33
16
68
37
103
12367
138
248
34
26
69
137
104
467
139
1248
35
126
70
237
105
1467
140
348

地址
编码
地址
编码
地址
编码
地址
编码
141
1348
176
568
211
12578
246
235678
142
2348
177
1568
212
3578
247
1235678
143
12348
178
2568
213
13578
248
45678
144
58
179
12568
214
23578
249
145678
145
158
180
3568
215
123578
250
245678
146
258
181
13568
216
4578
251
1245678
147
1258
182
23568
217
14578
252
345678
148
358
183
123568
218
24578
253
1345678
149
1358
184
4568
219
124578
254
2345678
150
2358
185
14568
220
34578
255
12345678
151
12358
186
24568
221
134578

152
458
187
124568
222
234578

153
1458
188
34568
223
1234578

154
2458
189
134568
224
678

155
12458
190
234568
225
1678

156
3458
191
1234568
226
2678

157
13458
192
78
227
12678

158
23458
193
178
228
3678

159
123458
194
278
229
13678

160
68
195
1278
230
23678

161
168
196
378
231
123678

162
268
197
1378
232
4678

163
1268
198
2378
233
14678

164
368
199
12378
234
24678

165
1368
200
478
235
124678

166
2368
201
1478
236
34678

167
12368
202
2478
237
134678

168
468
203
12478
238
234678

169
1468
204
3478
239
1234678

170
2468
205
13478
240
5678

171
12468
206
23478
241
15678

172
3468
207
123478
242
25678

173
13468
208
578
243
125678

174
23468
209
1578
244
35678

175
123468
210
2578
245
135678

对应数字拨到NO，其他不动。

附件二：防复制IC卡扇区数据格式
普通注册授权卡
第1个扇区的第0块
位置
代称
说明
0
Year
减2000后的值，BCD码
1
Month
BCD码
2
Day
BCD码
3
Hour
BCD码
4
Minute
BCD码
5-6

内部使用
7
CardType
0 固定 表示授权卡
8
CardLevel
0普通卡1无限制卡2无有效期
9
Rand
随机数，每次写卡产生，表示卡片被重写
10
FunMast
bit0全部楼层，bit2使用次数限制
11
CardTimesH
有效次数 高位
12
CardTimesL
有效次数 低位
13-15

3字节卡片编号，从0开始；高位在前（15是个位数）
无限制卡：不受门、有效次数、电梯地址、电梯楼层、有效期的限制，都可以开。

第1个扇区的第1块
位置
代称
说明
0-15
Bit128
表示可以开启128个门，

第1个扇区的第2块
位置
代称
说明
0
A
第1个电梯的地址
1
B
第2个电梯的地址
2
C
第3个电梯的地址
3
D
第4个电梯的地址
4
E
第5个电梯的地址
5
F
第6个电梯的地址
6-15

第(22-31)*8bit个门 地址从176到248 （未用）
表示总共可以最多选择6个电梯

第2扇区第0-2块
用来存储6个电梯每个楼层的权限
块
位置
代称
说明
0
0-7
Bit 64
第1个电梯的64层
0
8-15
Bit 64
第2个电梯的64层
1
0-7
Bit 64
第3个电梯的64层
1
8-15
Bit 64
第4个电梯的64层
2
0-7
Bit 64
第5个电梯的64层
2
8-15
Bit 64
第6个电梯的64层

母卡
母卡用来存储普通注册卡的密码，以及开始使用的扇区的第一个扇区号码。
只固定使用第3扇区,也就是2扇区第0块，结构如下
块
位置
代称
说明
0
0

备用
0
1

备用
0
2
SectorNumber
IC卡数据第1个扇区号 1-14，即前面注册卡锁使用的2个连续扇区的第一个扇区的号码
0
3-14
Password
IC卡验证密码，A模式
0
15
XOR
前面15个数字的校验，异或
密码由6位字符组成，存储为12个字节。转换算法如下
void DoKey6_12(unsigned char *key,unsigned char *buff)
{
unsigned char i;
for(i=0;i<6;i++){
key[i*2] = ((~buff[i])& 0xF0) |(buff[i]>>4);
key[i*2+1] = (((~buff[i])<<4)& 0xF0) |(buff[i]&0x0F);
}
}
例子：000004C378C378C378C378C378C37804，表示密码为888888，加密用户卡扇区4和5。

黑名单卡
第1个扇区的第0块
位置
代称
说明
0
Year
减2000后的值，BCD码
1
Month
BCD码
2
Day
BCD码
3
Hour
BCD码
4
Minute
BCD码
5
Second
BCD码, 有效期
6
StLevel
楼层数 固定64
7
CardType
11表示增加黑名单,12 表示删除黑名单
8

0
9

10-15

第1块 登记的黑名单卡号，最多5个
块
位置
长度
说明
0
0-2
3byte
第1个黑名单的卡号
0
3-5
3byte
第1个黑名单的卡号
0
6-8
3byte
第1个黑名单的卡号
0
9-11
3byte
第1个黑名单的卡号
0
12-14
3byte
第1个黑名单的卡号

时间卡
第1个扇区的第0块
位置
代称
说明
0
Year
减2000后的值，BCD码
1
Month
BCD码
2
Day
BCD码
3
Hour
BCD码
4
Hour
BCD码
5
Minute
BCD码
6
Second
BCD码,时间
7
SetTime
固定值3 写时间
8

0
9
CompanyCode
公司代码0xEA
用来同步时间，把时间写到卡上，然后用卡到控制器上刷卡，则控制器会更新自己的时间。
第19页 共19页
