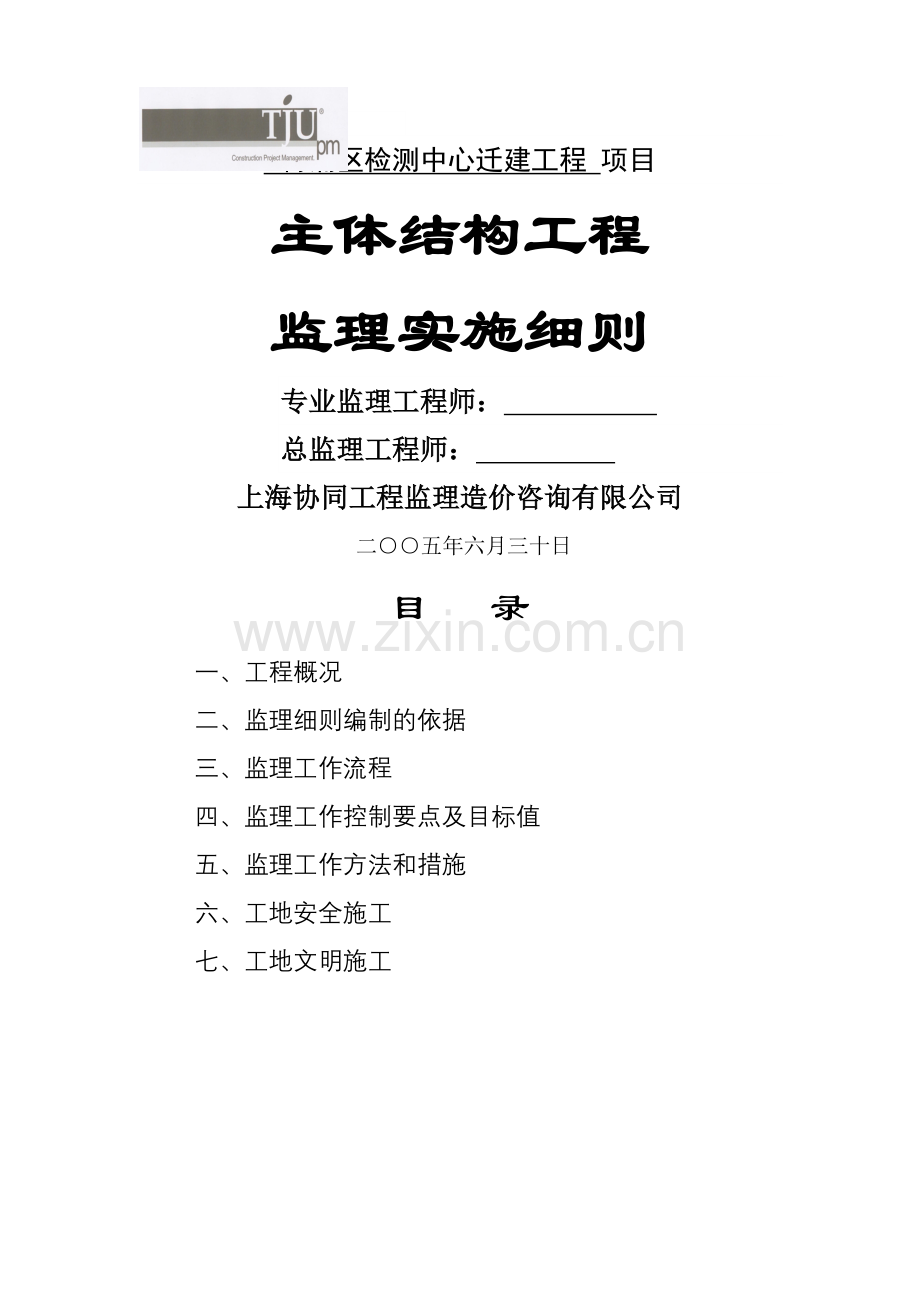

主体结构工程监理实施细则.docx

青浦区检测中心迁建工程 项目
主体结构工程
监理实施细则
专业监理工程师：
总监理工程师：
上海协同工程监理造价咨询有限公司
二○○五年六月三十日
目 录
一、工程概况
二、监理细则编制的依据
三、监理工作流程
四、监理工作控制要点及目标值
五、监理工作方法和措施
六、工地安全施工
七、工地文明施工

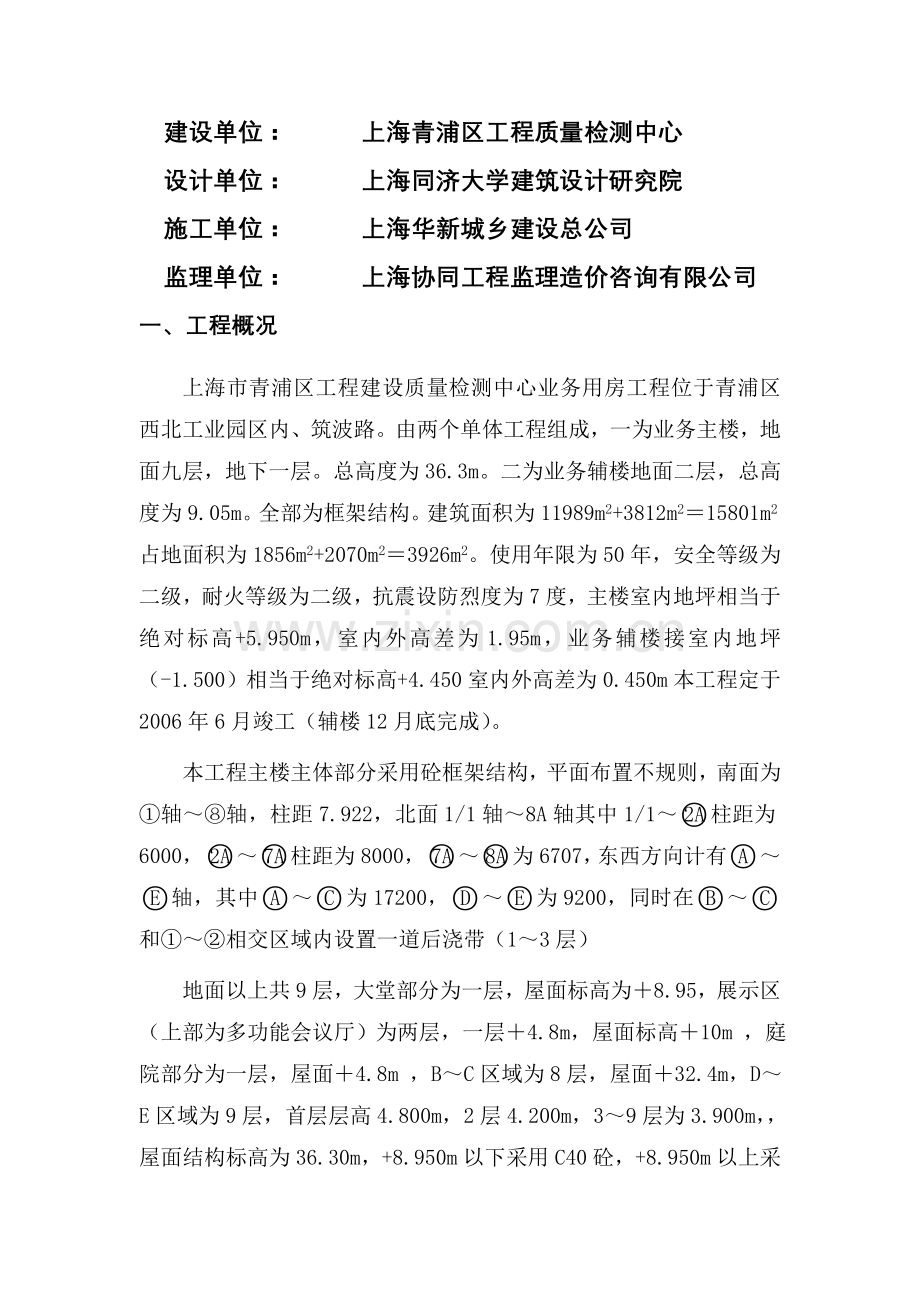

建设单位： 上海青浦区工程质量检测中心
设计单位： 上海同济大学建筑设计研究院
施工单位： 上海华新城乡建设总公司
监理单位： 上海协同工程监理造价咨询有限公司
一、工程概况
上海市青浦区工程建设质量检测中心业务用房工程位于青浦区西北工业园区内、筑波路。由两个单体工程组成，一为业务主楼，地面九层，地下一层。总高度为36.3m。二为业务辅楼地面二层，总高度为9.05m。全部为框架结构。建筑面积为11989m2+3812m2＝15801m2占地面积为1856m2+2070m2＝3926m2。使用年限为50年，安全等级为二级，耐火等级为二级，抗震设防烈度为7度，主楼室内地坪相当于绝对标高+5.950m，室内外高差为1.95m，业务辅楼接室内地坪（-1.500）相当于绝对标高+4.450室内外高差为0.450m本工程定于2006年6月竣工（辅楼12月底完成）。
本工程主楼主体部分采用砼框架结构，平面布置不规则，南面为①轴～⑧轴，柱距7.922，北面1/1轴～8A轴其中1/1～柱距为6000，～柱距为8000，～为6707，东西方向计有～轴，其中～为17200，～为9200，同时在～和①～②相交区域内设置一道后浇带（1～3层）
地面以上共9层，大堂部分为一层，屋面标高为＋8.95，展示区（上部为多功能会议厅）为两层，一层＋4.8m，屋面标高＋10m ，庭院部分为一层，屋面＋4.8m ，B～C区域为8层，屋面＋32.4m，D～E区域为9层，首层层高4.800m，2层4.200m，3～9层为3.900m，，屋面结构标高为36.30m，+8.950m以下采用C40砼，+8.950m以上采用C30砼，本工程首层高4.800m，2层4.200m，3～9层为3.900m，9层矿架框架顶为39.300m。框架柱共有KZ1～KZ29及LZ1～LZ4和TZ1分为圆柱和方柱梁柱两种，截面大小有D＝500、1000、900、350、400和500x500、600x450、600x1200、740x900、740x800、800x900、800x800、450x450等。梁截面有500x900、450x800、450x750、250x600、250x500、350x750、250x600、400x800、350x900、300x500、350x800等。首层板厚150，其它各层板厚以130为主，采用Φ8、Φ10钢筋，箍筋Φ8、Φ10、Φ12几种，主体部分主筋采用Φ16、Φ18、Φ20、Φ22、Φ25等12种规格，梁筋主要采用Φ8、Φ12、Φ14、Φ25、Φ20、Φ22、Φ16。填充墙采用B06轻质砂加气砼砌块砌筑。
辅楼主体部分为2层砼框架结构，局部一层，共分为四个结构单元，首层层高为3.90m，局部4.80m屋面标高为6.3米，一层建筑面积为2070M2， 二层为1740M2 ，柱有KZ1-1～KZ1-8、KZ2-1～KZ2-12、KZ3-1～KZ3-8、及KZ3-1a、KZ1几种，截面有圆形、方形和不规则四边形几种，D＝500、400、450及bxh＝550x550、400x450、500x550、500x500、400x450、400x400、600x600等。柱主筋共有Φ25、Φ22、Φ20、Φ18、Φ16，箍筋采用Φ8、Φ10。梁截面有300x750、250x600、250x550、250x400。钢筋有Φ25、Φ22、Φ20、Φ18、Φ14。箍筋采用Φ8、Φ10。板厚120，采用Φ8、Φ10两种钢筋，填充墙采用B06轻质砂加气砼砌块砌筑。
辅楼与主楼间由连廊连接，一层层高3.9m，二层2.7m，屋面标高＋5.1m。
二、监理实施细则编制依据
1.本工程设计文件、设计修改单、技术核定单和业主的书面意见；
2.《建设工程监理规范》GB 50319—2000；
3.《建筑工程质量验收统一标准》GBJ 50300—2001
4.《混凝土结构工程施工质量验收规范》GB 50204—2002；
5.《砌体工程施工及验收规范》GB 50203—2002；
6.《钢筋焊接及验收规程》JGJ 18—96；
7.《国家工程建设强制性条文》建标 〈2000〉85；
8.上海华新建设总公司编制的、并已经过审批同意实施的施工组织设计；
9.《给水排水及采暖工程施工质量验收规范》GB50242-2002；
10.《建筑电气工程施工质量验收规范》GB 50203-2002
四、监理工作流程
1. 施工监理质量控制图
2. 工序交接检验流程图
3. 材料核定流程图
4. 隐蔽工程检验流程图
——以上见附图（1）、（2）、（3）、（4）。
五、监理工作控制要点及目标值
（一）监理内容
1、 审查总承包单位各项施工准备工作。
2、 审查总承包单位提交的施工组织设计，施工方案和施工进度计划并督促其实施。
3、 审查工程使用的原材料的质量，按规范要求进行平行检测，且平行检测时通知质监站亦进行平行检测。
4、 监督总承包单位严格按现行规范、规程、标准和设计要求施工，控制工程质量。
5、 抽查工程施工质量，对隐蔽工程进行复验签证，参与工程质量事故分析及处理。
6、 分阶段协调施工进度计划，及时提出调整意见，控制工程进度。
7、 督促及检查总承包单位对安全生产，文明施工的实施。
8、 督促总承包单位整理合同文件及施工技术档案资料。
（二）监理工作细则
1、 要求施工单位配备有经验的测量人员，定期复核测量控制点是否有位移和沉降，对已有的测量控制点提出保护措施。
2、 监理工程师对提出的测量成果进行复测，对轴线、标高、垂直度、沉降监测等是否符合设计和规范要求，并将复核中发现问题书面通知施工单位，监理没有在测量资料上签字前，施工单位不得进行下道工序的施工。
3、 施工中使用测量仪器的精确度必须符合要求，定期检测、校正，以保证测量的准确性。
4、 建筑物的平面控制网和主轴线，应根据复核后的红线桩或坐标点准确地测量，平面网中的控制线应包括建筑物的主要轴线间距等，其测距精度应符合规范要求。
5、 确保各楼轴线正确，基础各种构筑物的标高、长度、截面尺寸等应符合设计要求。
6、 对总包单位提交的施工组织设计及钢筋、型钢和成形钢筋、焊条等进场时应有产品合格证及有关技术资料进行检查审核。对商品砼厂家资质、生产能力进行考察。
7、 对所有的钢筋按批进行验收：
a) 钢筋原材，每批同一规格，重量不大于60T，直条钢筋每批应做2个拉伸试验，2个弯曲试验，盘条钢筋每批应做1个拉伸试验，2个弯曲试验。
b) 闪光电焊接头，300接头为一批，每批同一规格，在安装前，至少应进行一组（三个试件）基本性能试验，用于试验的试件，必须在现场取样送试合格之后，才能进入下一工序。
c) 钢筋焊接件对（一）闪光对焊以200个接头为一批，应从每批成品中切取6个试件，3个作拉伸试验，3个作弯曲试验；（二）其他如电弧焊、电渣压力焊等以300个接头为一批，每批成品中切取3个接头作拉伸试验。
8、 混凝土工程：
本工程全部使用商品混凝土
a) 提供商品混凝土厂应有齐全的企业资质和生产许可证。厂内质量保证体系齐全、质量稳定。
b) 按设计要求进行配合比，最少水泥用量、掺和料中粉煤灰含量等符合规范要求。
c) 混凝土运输和浇捣过程中，应控制不离析、不分层。
d) 混凝土浇捣前，应对模板、支架、钢筋和预埋件等质量、数量、位置等进行检查，并清理杂物。浇水湿润，堵塞漏洞、缝隙。
e) 混凝土自高处倾落的自由高度应小于2m，当超过3m时。应采用串筒溜管。尤其结构层施工中柱、墙浇捣要有专项措施。
f) 采用人工插入式震捣器时，移动间距不宜大于震捣器作用半径的1.5倍。
g) 施工缝留置应按规范要求留置。
h) 后浇带的留置位置应按设计要求和施工技术方案确定。
i) 混凝土养护12小时之内应加以覆盖保湿。浇水养护要有7天。
j) 每车混凝土检查坍落度一次。相同的配合比每100m3留置抗压强度试块一组。
k) 同条件养护强度试块应按实际需要留置。
l) 混凝土强度达到1.2N/mm2前，不得在其上施工作业和踩踏。
9、 钢筋工程：
a) 进入工地使用的钢筋必须有出厂合格证及复验的试验报告，钢筋主要复验力学性能，冷弯和焊接质量，按规定随机取样，见证人签字后送检。双倍复试不合格的原材料不得使用，必须清退出场，施工单位按批数100%复验，监理抽查总批数的20%。
b) 钢筋加工形状、尺寸、数量规格，必须与设计相符，表面洁净，无损伤、油渍、漆污和锈蚀严重，带有颗粒状或片状老锈钢筋（有黑色腐蚀斑迹）不得使用于结构上。
c) 钢筋加工前，应用调直机调整平直。
d) 钢筋加工的弯钩，长度和弯折必须符合规定和设计要求。
e) 钢筋焊接前，必须进行试焊，合格后方可施焊。
f) 钢筋焊接所用的焊条规格符合规范要求，Ⅰ级钢筋E43型焊条，Ⅱ级钢筋、Ⅲ级钢筋采用E50型焊条。焊缝必须连续饱满，根据设计要求双面焊5d，单面焊10d。梁、柱受力钢筋必须采用焊接。
g) 钢筋搭接的位置按规范和设计要求布置，结头错开。同一面上的接头数量符合设计和规范要求，钢筋接头采用绑扎、焊接按设计、规范要求。
h) 钢筋搭接，必须保证两根钢筋轴线在同一直线上，且长度符合规定。
i) 结构中各种钢筋的间距、箍筋加密区、箍筋弯钩角度、长度，吊筋的设置、主筋的锚固长度、悬臂结构中的负筋位置等均应符合设计和规范要求。
j) 安装好的钢筋骨架的钢筋根数、直径、位置及几何尺寸必须符合设计图要求，钢筋保护层厚度必须符合设计和规范规定。
m） 上下排钢筋必须用结构稳定，高强度支架进行支撑，防止上下排钢筋错位，施工方需提供结构详图，报监理审批。
10、型钢混凝土工程
本工程特殊在八层、九层出现型钢砼梁、柱构造。
a) 构件主材对接焊接缝外观检查应符合一级焊缝质量，其它焊缝应符合二级质量标准。
b) 型钢品种、规格、连接方式和位置应符合设计和规范要求。
以上各项施工单位自检合格后，将隐蔽验收资料提交监理复验，施工单位100%自检，监理100%复验，但每项检查点数为施工单位查点的30%。
11、 模板工程：
a) 应严格控制构筑物的轴线、标高、垂直度以及截面尺寸和相互位置的正确。
b) 模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受新浇筑砼的自重和侧压力，以及在施工过程中所产生的荷载。
c) 模板及其支架安装必须牢固，必须设置防倾覆的临时固定设施，模板安装的允许偏差应符合规范的要求。
d) 拆模前要有拆模令并经监理签发，模板及其支架拆除的顺序及安全措施应按施工方案执行。
e) 梁板模板的拆除必须严格按规范要求执行。
①　跨度小于2m，混凝土强度达到设计强度50%以上才能拆除底模；
跨度大于2m小于8m时混凝土强度达到设计强度75%以上才能拆除底模；悬臂构件和跨度大于8m时混凝土强度达到设计强度100%以上才能拆除底模；
混凝土强度值必须依照同条件养护的强度试块检验值。
② 侧模拆除时的混凝土强度应能保证其表面及棱角不受损害。
12、 填充墙砌体工程质量控制
熟悉设计图——审查施工方案——审查进场原材料质量证明——复试报告——弹出平面轴线和立皮数杆——砌筑——预埋件安装——预留孔洞位置——自检、互检——监理复验
a) 施工前应将施工方案报监理审核以后，方可施工。
b) 材料质量：
● 砌块的品种、强度等级应符合设计，并应具有出厂合格证和产品性能检测报告。
c) 砌筑施工：
● 应遵照上海市推荐性标准（轻质砂加气混凝土砌块工程施工及验收规程）进行施工。
● 正式施工前应进行排块设计。
● 墙体应按设计和规范要求设置构造柱和圈梁。
● 按错缝搭砌，搭接长度不小于砌块长度的1/3，最小不得小于100mm
● 第一层砌块在结构板上，应用厚度10～45mm、M7.5水泥砂浆作找平层，底面用专用粘结剂砌筑。砌块之间粘结砂浆应采用专用砂浆，其灰缝一般垂直和水平灰缝均应控制在不大于3mm。
● 砂浆饱满度不应小于80%，不得有透明缝、瞎缝、假缝。
● 拉结筋每两皮采用2Ф6与柱联结，深入墙体1000mm，墙高大于4米，墙体半高宜设置与柱联结且沿墙全长贯通的钢筋混凝土水平配筋带
e) 砌筑砂浆
本工程室内地面以上使用Mb7.5混合砂浆，要求监理在监控施工质量时，必须对进场材料外观质量、质量证明、合格证等进行检查，严格遵守计量、搅拌、使用等规定并在规定的时间内使用。
f) 按上海市（轻质砂加气混凝土砌块工程施工及验收规程）进行验收。
（三）监理实施要求
1、按总包单位上报的施工组织设计要求健全各级质保体系，并要求将现有质量管理制度各岗位主要职责，质量管理人员名单报送监理单位。
2、监理按设计图纸、技术核定单、设计修改单、设计交底会议纪要及有关的技术规范等进行检查验收，若出现不符合要求的情况，监理人员将有权向总包单位提出要求整改。
3、总包单位对施工方案及施工进度计划调整或变更需经技术论证，并向监理单位提出书面文件，经确认后方可执行，总包单位的月施工作业计划，应提前一周书面报送监理单位。
4、钢筋隐蔽验收，应严格执行自检，分包、总包质检三级验收制度，按统一表格逐项填写并签字，并经监理人员检查验收合格后，方可进入下道工序施工，凡不符合质量要求未完备工序验收的不予承认工程完成量。
5、各级监理人员协助控制现场施工质量，预防为主，凡出现质量问题应做好记录及时上报，组织处理，对重大质量事故，总包单位应写出报告，组织有关单位共同研究处理方案，监理单位督促落实方案的实施。
6、施工现场的安全防护措施，由总包单位按专业要求管理，监理单位有权监督，提出改进意见。
（四）目标值
1、模板工程
模板及其支架必须有足够的强度、刚度和稳定性，接缝宽度<1.5mm，要涂刷隔离剂防止粘结。
轴线位移、标高偏差<5mm；
柱、梁、墙、板、截面尺寸偏差<（+4）、（-5）；
表面平整度偏差<5mm；
预留洞中心位移偏差<10mm；截面尺寸偏差<10mm。
2、钢筋工程
钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置等应符合设计要求。绑扎质量中缺扣、松扣数量<10%，且不集中。
漏焊、开焊<2%；
弯钩方向正确搭接长度>规定值95%；
骨架的宽度、高度偏差<+5mm，长度偏差<+10mm；
受力钢筋偏差：间距<+10mm，排架<+5mm；
箍盘、构造筋间距偏差<+20mm。
3、混凝土
商品砼必须具有配合比、出厂合格证，养护施工缝处理必须符合施工规范的规定。具体允许偏差如下：
截面尺寸、柱、梁、墙标高<+5mm，垂直度每层<5mm，全高<20mm；
预留管、预留孔中心位置偏移<5mm；
4、砌体
砌块品种、强度等级、砂浆品种、强度符合设计要求，砌体灰缝要求做到横平竖直，水平灰缝的砂浆饱满程度＞80%，竖直灰缝的砂浆则必须饱满。砌块应错缝搭接，接槎处灰缝实心密实。具体允许偏差如下：
轴线位置偏移<10mm；
垂直度每层<5mm；
表面平整度<8mm；
水平灰缝平直度10 mm，厚度+10 mm（五皮砖累计）
五、 监理工作方法和措施
协同监理组坚决做到严格把关，热情服务，做好业主方、施工方的协调工作，并严格的将事故的隐患消失在萌芽中。同时在监理工作中，认真做到“科学、公正、实事求是”。具体做法是：
（一）、监理工作方法分事先控制、事中控制和事后控制三个阶段进行质量控制。
1、 事前控制
1） 审查施工单位质量控制系统组织；
2） 质量保证体系施工管理人员及特殊工种的资格审查；
3） 原材料、半成品及构配件的准入证、质保书、合格证；
4） 施工机械设备的合格证、检验证；
5） 施工方案、施工计划、施工方法、检验方法的审查；
6） 工程技术环境及现场管理环境的监督检查；
7） 图纸会审及技术交底；
8） 审查开工申请把好开工关。
2、 事中控制
1） 施工过程的质量控制：
l 监督检查在工序过程中人员、机械设备、材料、施工方法、工艺操作及施工环境条件是否处于良好状态（旁站、测量、试验及指令性文件）。
l 工序之间的交接检查（上道工序不合格不允许进行下道工序）。
l 隐蔽工程检查记录。
2） 中间产品质量控制：
l 工序产品的检查、工序交接检查及隐蔽工程检查有关工序产品质量的证明文件（检验记录、试验报告）与标准比较进行评估，不符合要求的必须整改。
l 分项、分部工程检查后进行质量评定，检查认可签署中间交工证书。
l 设计变更与图纸修改的审查。
l 对检验数据进行质量判断，分析原因采取措施，反馈到下一工序循环。
3） 事后控制：
l 竣工质量检验、验收文件审核，符合要求进行竣工检查。
l 工程质量的评定。
l 工程质量文件的审核、建档。
（二）、监理工作的措施：
1、 组织措施：建立健全的监理组织，根据工程特点明确职责分工和监督制度落实质量控制的责任。
2、 技术措施：选择合理的施工技术方案，强调事前控制预防为主，建立对关键部位设立质量控制点。
3、 经济措施和合同措施：严格质检和验收，不符合质量要求的拒付工程款。
附图1
施工监理质量控制流程图：

分部、分项工程施工

分项隐蔽工程自检

分项工程自检评定

附

1. 隐蔽单
2。质量保证资料
3。分项工程质量评定表

填报工程报验单

监理工程师检查

在报验资料上签署监理意见

下一道工序施工

分部工程完成

附
1。分项隐蔽验收单
2。工程报验单
3。分项工程检验认可书

填写分部工程报验 承包单位

内业资料检查
监理工程师
现 场 检 查
监理工程师

不合格

检查结果

合格

签署分部工程监理意见

附图2
工序交接验收流程图：
工序施工完毕

整改

不合格

施工单位
检、专职检、
初检
合格通知驻现场
监理工程师

资料检查
现场检查

不合格

合 格 ？

合格
签署质检合格意见

进行下道工序

附图3
工程材料核定流程：
承包单位提供样品或质保资料
提供供货商或厂家资料

申报
否

监理工程师审查确认

可

承包单位采购

否

申报

进场材料报验（附质保证明）
监理见证取样复试
监理工程师审核批准
可

投入使用

附图4
隐蔽工程验收流程图：
承包单位自检合格

分包单位自检合格格

否
申报

业主、设计和质检站
监理工程师复验签证

可

工程隐蔽

附图5
单位、单项工程验收流程图：
承包商提出单项工程验收申请表
各分项工程质量验收单

返修

实验室检验资料
会同现场检查
核验质量验收单

合 格？

工程质量等级评定

签署中间验收单
