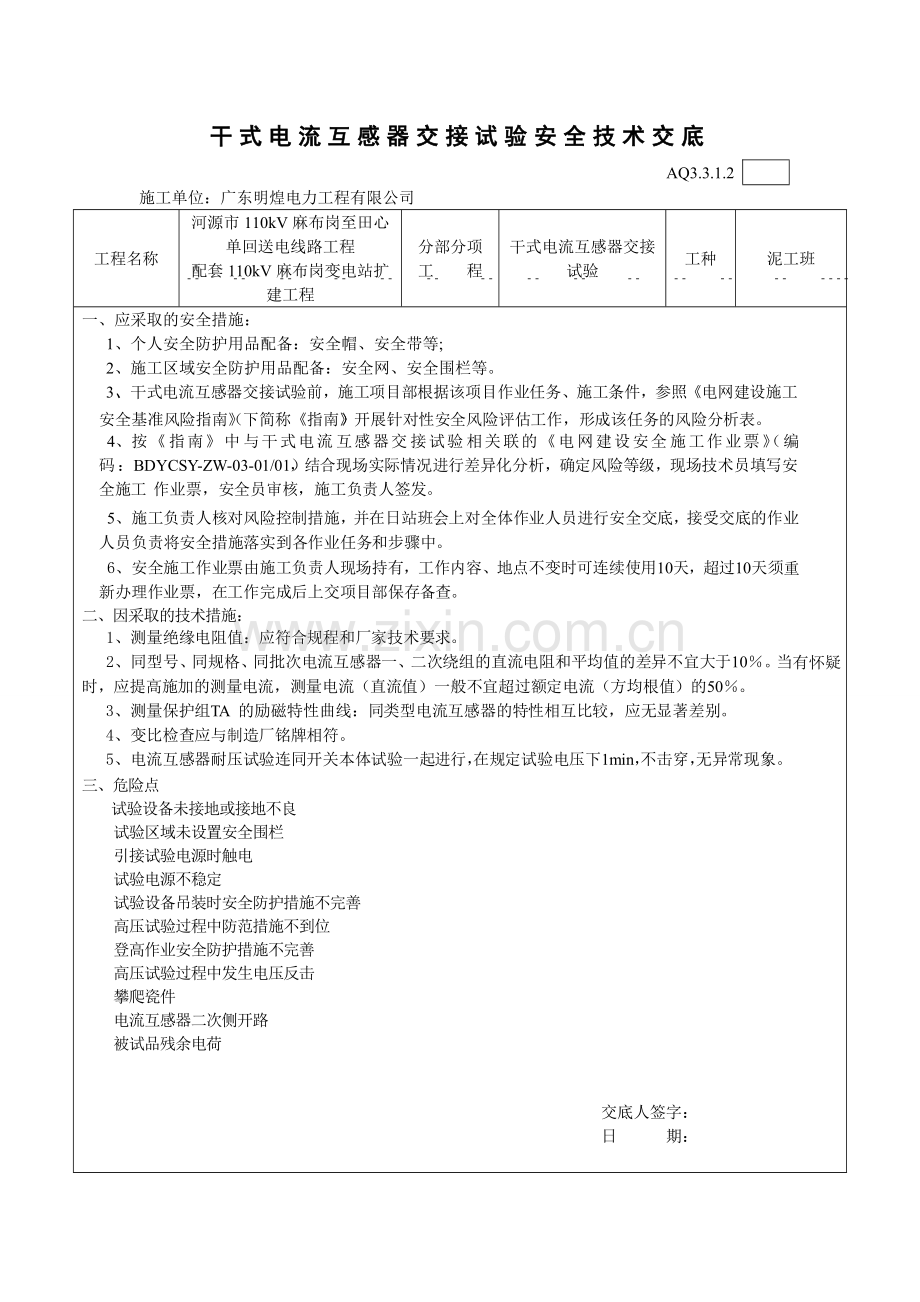

干式电流互感器交接试验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程干式电流互感器交接试验工种泥工班一、应采取的安全措施： 1、个人安全防护用品配备：安全帽、安全带等; 2、施工区域安全防护用品配备：安全网、安全围栏等。 3、干式电流互感器交接试验前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。 4、按指南中与干式电流互感器交接试验相关联的电网建设安全施工作业票（编码： BDYCSY-ZW-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工 作业票，安全员审核，施工负责人签发。 5、施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业 人员负责将安全措施落实到各作业任务和步骤中。 6、安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10天，超过 10天须重新办理作业票，在工作完成后上交项目部保存备查。二、 因采取的技术措施： 1、测量绝缘电阻值：应符合规程和厂家技术要求。 2、同型号、同规格、同批次电流互感器一、二次绕组的直流电阻和平均值的差异不宜大于 10。当有怀疑时，应提高施加的测量电流，测量电流（直流值）一般不宜超过额定电流（方均根值）的 50。 3、测量保护组 TA 的励磁特性曲线：同类型电流互感器的特性相互比较，应无显著差别。 4、变比检查应与制造厂铭牌相符。 5、电流互感器耐压试验连同开关本体试验一起进行，在规定试验电压下 1min，不击穿，无异常现象。三、 危险点 试验设备未接地或接地不良试验区域未设置安全围栏引接试验电源时触电试验电源不稳定试验设备吊装时安全防护措施不完善高压试验过程中防范措施不到位登高作业安全防护措施不完善高压试验过程中发生电压反击攀爬瓷件电流互感器二次侧开路被试品残余电荷交底人签字：日 期：接受人（全员）签字：金属氧化物避雷器交接试验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程金属氧化物避雷器交接试验工种泥工班一、 应采取的安全措施： 1、试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的 安全注意事项; 2、试验装置的金属外壳应可靠接地且摆放稳定牢靠；高压引线应尽量缩短，尽可能使用绝缘护套屏蔽 线，对地保护足够的安全距离。 3、试验现场应装设遮拦或围栏，向外悬挂“止步，高压危险！”的标示牌，并派人看守。试验需加高压 时，加压前必须认真检查试验结线与仪表的开始状态，正确无误，通知有关。人员撤离到安全区域，并取得试验负责人许可，方可加压。 4、变更接线或试验结束时，应首先断开试验电源，放电，并将升压设备的高压部分短路接地。进行绝 缘试验时，被试品温度不应低于+5，应在良好的天气下进行，且空气相对湿度一般不高于80%。5、试验结束时，试验人员应拆除自装的接地短路线，并对被试设备进行检查和清理现场。二、应采取的技术措施： 1、绝缘电阻测试应符合以下要求：（1）绝缘电阻表摆放位置应安全，摆放应水平稳固，试验前对绝缘电阻表进行“短路”、“开路”测试检 查。（2）试验用的导线应使用绝缘护套线或屏蔽线，认真检查测试线和接地线的连接，检查绝缘电阻表的输出端接线。（3）测量时，注意绝缘电阻低导致端电压降低，仪表指示测量时间应正确。（4）停止测量时，确保试品已彻底放电，防止充电电荷放电损坏绝缘电阻表、造成人身伤害，注意仪表显示已放电完毕，才将被试品短路接地。（5）根据相关试验规程对测试结果进行判断：用 5000V 绝缘电阻表测量，绝缘电阻不小于 2500M ，基座绝 缘电阻不低于 5M 。 2、直流 1mA 电压和 0.75U1mA 下的泄漏电流测试应符合以下规定：（1）仪器放置应安全、平稳，保证预留高压引线的走向以及与被试设备连接的角度满足要求。（2）认真对照接线示意图检查试验接线，高压引线选用屏蔽线，长度和角度合适，保持与邻近物体和接地部位有足够的绝缘距离。（3）开始试验时，保持升降压匀速，避免升压过快电流超量程。（4）停止测量，断开仪器电源及被试品放电接地，确保试品已彻底放电，防止设备、人身伤害。（5）根据相关试验规程对测试结果进行判断：金属氧化物避雷器对应于直流参考电流下的直参考电压，整支或分节进行的测试值，不应低于 GB 11032交流无间隙金属氧化物避雷器规定值，并符合产品技术条件的规定。实测值与制造厂规定值比较，变化不应大于5。0.75 倍直流参考电压下的泄漏电流值不应大于 50 A，或符合产品技术条件的规定。 3、检查放电计数器动作情况应符合以下规定：（1）用放电计数器校验仪检查放电计数器动作情况时，应防止仪器高压电极放电伤人，试验过程中保持仪器高压电极与人身有足够距离，尽量缩短放电回路测试引线长度，放电计数器校验仪接地端应可靠接地。（2）停止测量时，防止放电计数器校验仪残余电荷伤人，每次试验完成后，须将放电计数器检验仪放电完全。（3）根据相关试验规程对测试结果进行判断，检查放电计数器的动作应可靠，避雷器监视电流表指示应良好，计数器试验结果一致。三、危险点：把有故障的试验设备带到现场或遗漏设备现场安全措施不满足要求工作负责人对工作任务和安全措施交代不详尽、不清晰走错间隔试验电压及残余电荷伤人临时接地线未拆除交底人签字：日 期：接受人（全员）签字：电抗器及消弧线圈交接试验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程电抗器及消弧线圈交接试验工种泥工班一、应采取的安全防护：1、个人安全防护用品配备：安全帽、安全带等;2、施工区域安全防护用品配备：安全网、安全围栏等。3、电抗器及消弧线圈交接试验前，施工项目部根据该项目作业任务、施工条件，参照电网建设施 工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。4、按指南中与电抗器及消弧线圈交接试验相关联的电网建设安全施工作业票（编码BDYCSY-ZW-09-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。5、施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业 人员负责将安全措施落实到各作业任务和步骤中。6、安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。二、 应采取的技术措施：1、测量绕组连同套管的直流电阻，应符合下列规定：（1） 测量应在各分接头的所有位置上进行。（2） 实测值与出厂值的变化规律应一致。（3） 三相电抗器绕组直流电阻值相互间差值不应大于三相平均值的 2。（4） 电抗器和消弧线圈的直流电阻，与同温下产品出厂值比较相应变化不应大于 2。（5） 电抗器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 221。 2、铁芯必须为一点接地；当电抗器上有专用的铁芯接地线引出套管时，应在注油前测量其对外壳的绝缘电阻；采用 2500V 绝缘电阻表测量，持续时间为 1min，应无闪络及击穿现象。3、测量绕组连同套管的绝缘电阻、吸收比或极化指数，应符合下列规定：（1）绝缘电阻值不低于产品出厂试验值的 70。（2）当测量温度与产品出厂试验时的温度不符合时，可按表 7-1 换算到同一温度时的数值进行比较。交底人签字：日 期：接受人（全员）签字：隔离开关试验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程电缆沟及盖板工种泥工班一、应采取的安全防护：1、个人安全防护用品配备：安全帽、安全带等;2、施工区域安全防护用品配备：安全网、安全围栏等。3、隔离开关交接试验前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。4、按 指 南 中 与 隔 离开 关 交 接 试 验相 关 联的 电 网 建设 安 全 施 工 作业 票 （ 编码 ： BDYCSY-ZW-10-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作 业票，安全员审核，施工负责人签发。5、 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业 人员负责将安全措施落实到各作业任务和步骤中。6、安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。二、应采取的技术措施：1、测量隔离开关导电回路的电阻值，宜采用电流不小于 100A 的直流压降法。测试结果，不应超过产品技术条件规定。2、检查操动机构线圈的最低动作电压，应符合制造厂的规定。3、操动机构的试验应符合下列规定：动力式操动机构的分、合闸操作，当其电压或气压在下列范围时，应保证隔离开关的主闸刀或接地开关可靠地分闸和合闸。（1）电动机操动机构：当电动机接线端子的电压在其额定电压的 80110范围内时。（2）压缩空气操动机构：当气压在其额定气压的 85110范围内时。（3）二次控制线圈和电磁闭锁装置：当其线圈接线端子的电压在其额定电压的 80110范围内时。4、隔离开关、负荷开关的机械或电气闭锁装置应准确可靠。三、安全文明施工及环境管理要求和措施：1、试验前做好安全防护措施，悬挂安全隔离网及安全标示牌；2、现场试验设备应摆放整齐，并做到工完料尽场地清。3、试验过程中，禁止在盘柜上用记号笔作标记和乱画，临时标志应用纸贴；4、因试验拆掉的二次线，试验完毕后应及时正确地恢复。5、试验时产生的污染物如饭盒等需放置指定地点；6、试验人员加强环保意识，注意保护环境;7、试验现场严禁抽烟，嚼槟榔。交底人签字：日 期：接受人（全员）签字：SF6 断路器安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程电缆沟及盖板工种泥工班一、应采取的技术措施：1、 依据电气装置安装工程、电气试验交接试验标准及厂家技术规范进行技术质量要求；2、 如弧触头烧损大于制造厂规定值，或有明显碎裂，或触头表面有铜析出现象，应更换新弧触头。3、 喷口和罩的内径大于制造厂规定值或有裂纹、有明显的剥落或清理不干净时，并更换喷口、罩。二、应采取的安全措施：1、 解体检修时，检修人员应穿专业工作衣、帽、围巾、戴防毒面具或防尘口罩，使用乳胶薄胶手套或尼龙 手套（不可用棉纱类）、风镜和专用工作鞋。2、 进出SF6检修室，应用风机或压缩空气对全身进行冲洗。3、 工作间隙勤洗手和人体外露部位，重视个人卫生。4、 工作场所应保持干燥、清洁和通风良好。5、 工作场所严格禁止吸烟和吃食品。6、 断路器解体时，发现内部有白色粉末状的分解物，应使用真空吸尘器或用柔软卫生纸擦除，不可用压缩空气或其他使之飞扬的方法清除。若有人被外逸气体或有毒粉尘侵袭，应立即对其清洗后送医院诊治。7、 下列物品应作专门处理：真空吸尘器内的吸入物，防毒面具的过滤器、全部揩布及纸，断路器灭弧室内的吸附剂，气体回收装置过滤器内的吸附剂等不可再现场加热或焚烧，将上述物件装入双层密封的塑料袋内，有待集中处理。断路器灭弧室内的吸附剂，不可进行烘燥再生。8、 严格遵守工作票所列安全注意事项中有关的规定。三、危险点：阴险掉落。传递引线时误登带电设备架构。装引线时未戴手套和正确使用工具。感应电压伤人。交底人签字：日 期：接受人（全员）签字：电容式电压互感器实验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程电缆沟及盖板工种泥工班一、 应采取的技术措施：4、 依据电气装置安装工程、电气试验交接试验标准及厂家技术规范进行技术质量要求；5、 试验装置的电源开关，应使用有明显断开的双极刀闸，并且加装过载自动掉闸装置；6、 试验装置的金属外壳应可靠接地，高压引线应尽量缩短，并采用专门的高压试验线，必要时用绝缘物支持牢固;7、 变更接线或试验结束时，应首先断开试验电源、放电，并将升压设备的高压部分放电，短路接地；8、 实验结束时，试验人员应拆除自装的接地短路线，并对被试设备进行检查，恢复试验前的状态，经试验负责人复查后，进行现场清理。二、 应采取的安全措施：9、 试验前现场应装设围栏悬挂“止步、高压危险”的标识牌；10、 工作过程中，加强监护，试验过程中应精力集中，注意上下呼唱与带电部分保持足够的安全距离；注意施工中的危险点；11、 严格遵守工作票所列安全注意事项中有关的规定。三、 危险点：触电伤害接拆试验线时，不得失去原有接地线的保护。交底人签字：日 期：接受人（全员）签字：SF6 气体交接实验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程电缆沟及盖板工种泥工班1、 安全防护（1）工作人员应正确穿戴安全帽和工作鞋，按规定使用个人防护用品；（2）工作前，工作负责人应向班组人员交代清楚工作地点、工作内容、现场安全措施，邻近带电部位和安全注意事项；（3）工作前，工作人员应明确工作位置，并确定安全的爬高路线。登高作业必须穿戴安全带，必须将安全带扣在工作位置旁牢固、结实固定物上。使用梯子前检查梯子是否完好，必须有人扶梯，扶梯人应集中注意力，对登梯人工作应起监护作用；（4）测试管道、法兰在机构箱内的开关或取样口附近有触点开关的设备时，应注意防止误触碰，悬挂红布或设置挡板挡隔，必要时可设置专人监护；（5）充气前应检查取样阀和管道的密封性，检查试验连管、接头是否牢固，防止漏气。充气人员必须处于上风口，在仪器气体输出口接长管，将被试气体导走，必要时戴防毒面具；（6）不准在设备防爆泄压装置附近逗留；（7）对于手动阀控制进出气口类型的设备，充气结束后，先关闭设备进出口气阀，再多次重复关闭、开启取样阀，确认无漏气后，才能把取样阀取下；对于自动顶压阀控制进出气口类型的设备，测试结束后，应关闭手动控制阀，再把接驳口拆下。2、应注意的质量措施（1）试验电压误加过高会造成主变压器的损害。本试验使用的电压测量装置应经过校准，并有校准报告，确保测量无误。（2）对主变压器加压前，应进行带中间变压器的升压检查；试验时应密切注意监视，并保证调压器处于零位，做到零起升压；试验中监视补偿电抗器的补偿效果，防止发生电压突变。（3）试验时应加强对电源以及试验回路的检查和监视，发现有异常时必须立即停止试验。（4）如测到变压器的局放超标，应测出其起始电压以及熄灭电压；如试验过程中没有发现异常现象，则继续加压，直至该相试验结束。交底人签字：日 期：接受人（全员）签字：电缆交流耐压试验安全技术交底AQ3.3.1.2施工单位：广东明煌电力工程有限公司工程名称河源市110kV麻布岗至田心单回送电线路工程配套110kV麻布岗变电站扩建工程分部分项工 程电缆交流耐压试验工种泥工班1、应采用的安全防护：（1）工作人员应正确穿戴安全帽和工作鞋，按规定使用个人防护用品；（2）工作前，工作负责人应向班组人员交代清楚工作地点、工作内容、现场安全措施，邻近带电部位和安全注意事项；（3）电缆交流耐压试验施工前，施工项目部根据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南（下简称指南）开展针对性安全风险评估工作，形成该任务的风险分析表。（4） 按指南中与电缆交流耐压试验施工相关联的电网建设安全施工作业票（编码： TSSY-ZW-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业 票，安全员审核，施工负责人签发。（5） 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业 人员负责将安全措施落实到各作业任务和步骤中。（6）安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。2、应采取的技术措施：（1)试验设备经检验合格。（2)对电缆的主绝缘作耐压试验或测量电阻时，应分别在每一相上进行。每一相上进行试验或测量时，其他两相导体、金属屏蔽或金属套和铠装层一起接地。（3）对金属屏蔽或金属套一端接地，另一端有护层过电压保护器的单芯电缆主绝缘作交流耐压试验 时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。（4）试验电压误加过高会造成对电缆的损害。本试验使用的电压测量装置应经过校准，并有校准报告，确保测量无误。（5）对电缆加压前，应进行试验设备的升压检查；试验时应密切注意监视，并保证调压器处于零位，做到零起升压；同时防止发生电压突变。（6）试验时应加强对电源以及试验回路的检查和监视，发现有异常时必须立即停止试验。（7）试验中若无异常，则继续升压至试验电压，达到耐压时间后迅速降压至零，切断电源并挂接地线。交底人签字：日 期：接受人（全员）签字：
