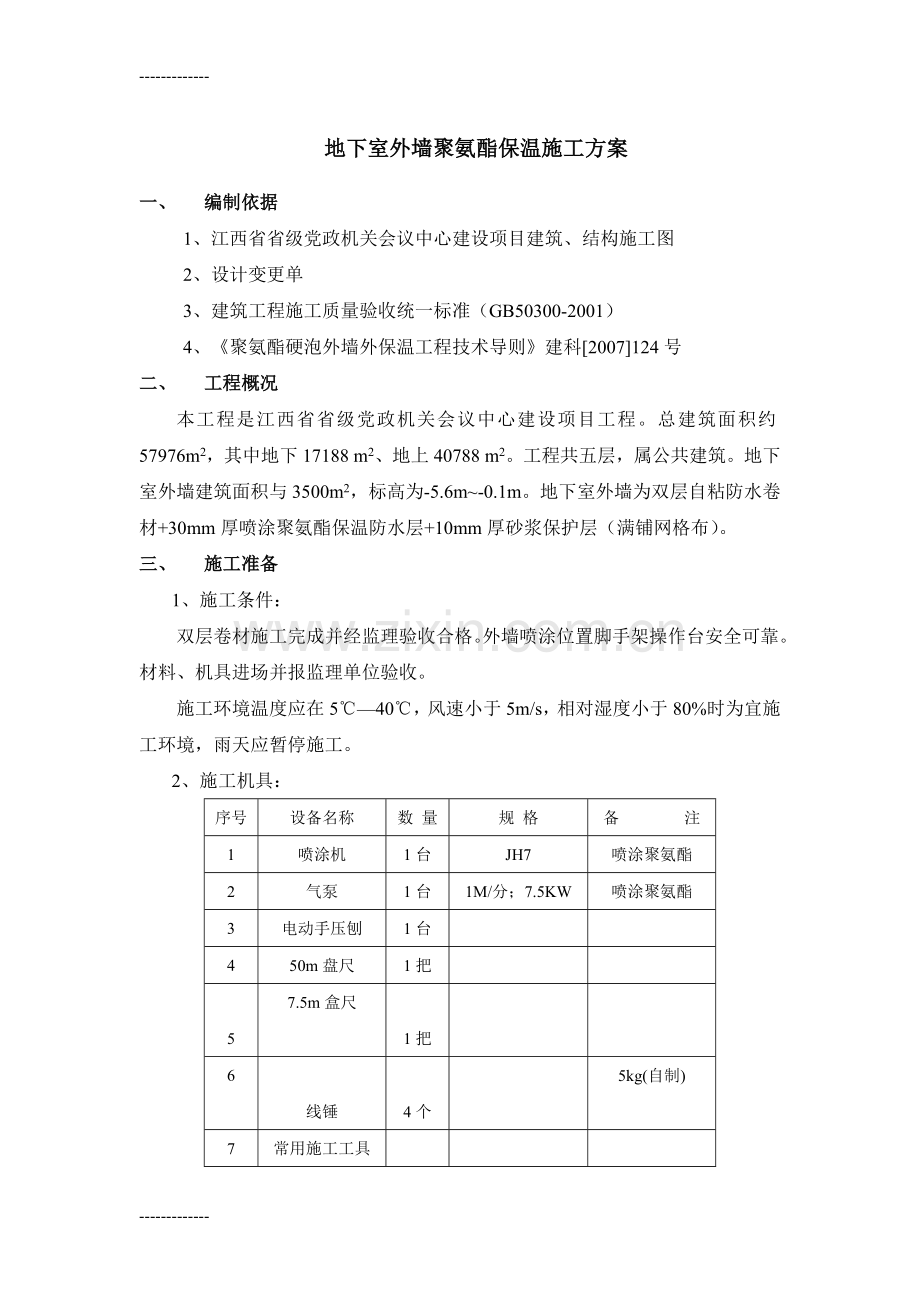

地下室外墙聚氨酯保温施工方案
一、 编制依据
1、 江西省省级党政机关会议中心建设项目建筑、结构施工图
2、 设计变更单
3、 建筑工程施工质量验收统一标准（GB50300-2001）
4、 《聚氨酯硬泡外墙外保温工程技术导则》建科[2007]124号
二、 工程概况
本工程是江西省省级党政机关会议中心建设项目工程。总建筑面积约57976m2，其中地下17188 m2、地上40788 m2。工程共五层，属公共建筑。地下室外墙建筑面积与3500m2，标高为-5.6m~-0.1m。地下室外墙为双层自粘防水卷材+30mm厚喷涂聚氨酯保温防水层+10mm厚砂浆保护层（满铺网格布）。
三、 施工准备
1、 施工条件：
双层卷材施工完成并经监理验收合格。外墙喷涂位置脚手架操作台安全可靠。材料、机具进场并报监理单位验收。
施工环境温度应在5℃—40℃，风速小于5m/s，相对湿度小于80%时为宜施工环境，雨天应暂停施工。
2、 施工机具：
序号
设备名称
数 量
规 格
备 注
1
喷涂机
1台
JH7
喷涂聚氨酯
2
气泵
1台
1M/分；7.5KW
喷涂聚氨酯
3
电动手压刨
1台

4
50m盘尺
1把

发现规划存在重大环境问题的，审查时应当提出不予通过环境影响报告书的意见；5
7.5m盒尺

1.建设项目环境影响评价分类管理的原则规定1把

6

（一）环境影响评价的概念线锤

（一）安全预评价依据4个

（6）对建设项目实施环境监测的建议。
5kg(自制)
7
常用施工工具

（3）是否符合区域、流域规划和城市总体规划。

（二）建设项目环境影响评价的工作等级

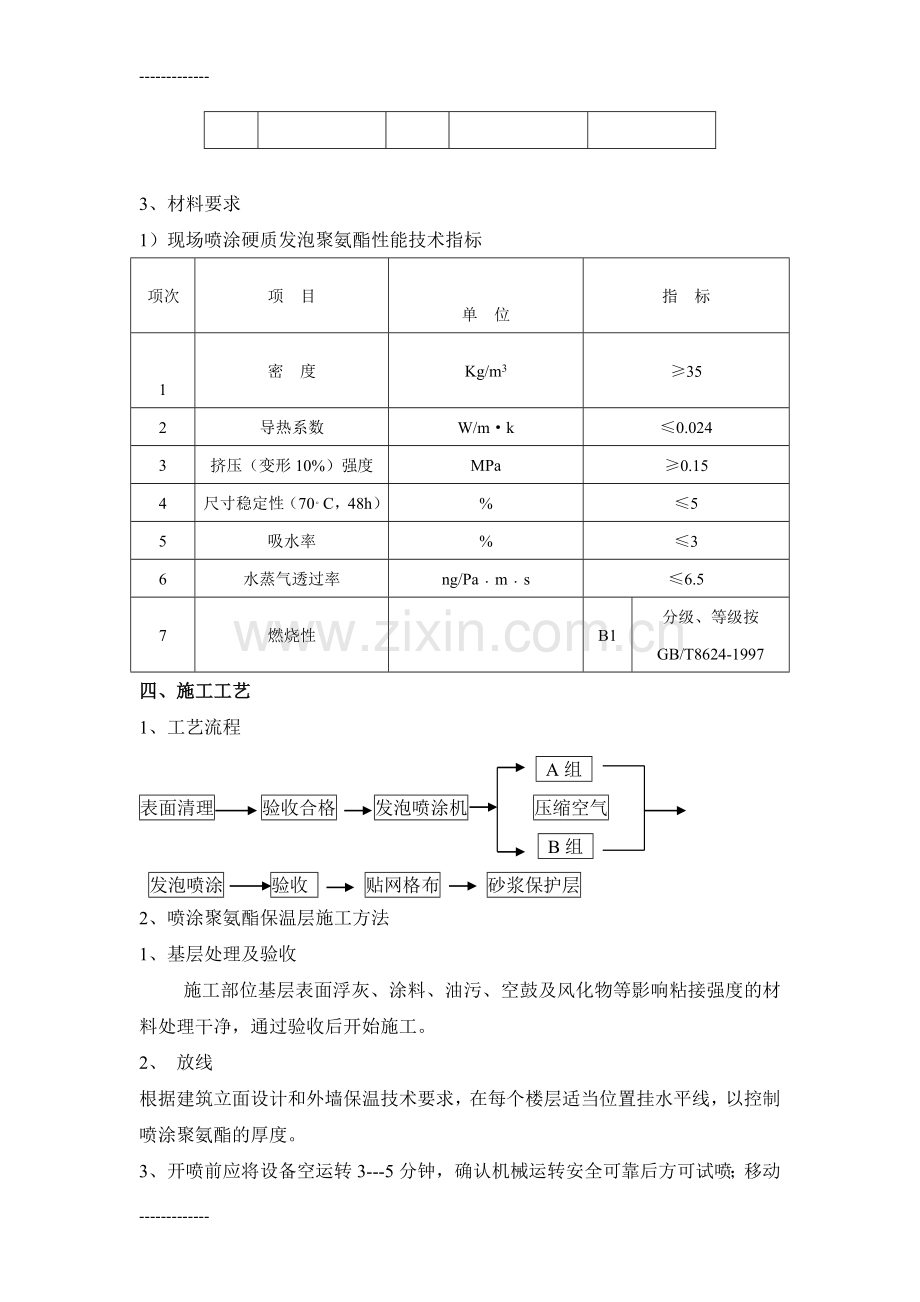

1.建设项目环境影响报告书的内容3、材料要求
1）现场喷涂硬质发泡聚氨酯性能技术指标
项次
项　目

在可行性研究时应进行安全预评价的建设项目有：单　位
指　标

（1）报送审批综合性规划草案和专项规划中的指导性规划草案时，将环境影响篇章或者说明一并报送。1
密　度
Kg/m3
≥35
2
导热系数
W/m·k
≤0.024
3
挤压（变形10%）强度
MPa
≥0.15
4
尺寸稳定性（70。C，48h）
%
≤5
5
吸水率
%
≤3
6
水蒸气透过率
ng/Pa﹒m﹒s
≤6.5
7
燃烧性

B1
分级、等级按
GB/T8624-1997
四、施工工艺
1、工艺流程
A组
表面清理 验收合格 发泡喷涂机 压缩空气
B组
发泡喷涂 验收 贴网格布 砂浆保护层
2、喷涂聚氨酯保温层施工方法
1、基层处理及验收
施工部位基层表面浮灰、涂料、油污、空鼓及风化物等影响粘接强度的材料处理干净，通过验收后开始施工。
2、 放线
根据建筑立面设计和外墙保温技术要求，在每个楼层适当位置挂水平线，以控制喷涂聚氨酯的厚度。
3、开喷前应将设备空运转3---5分钟，确认机械运转安全可靠后方可试喷；移动式发泡机自动计量装置应能保证A、B（黑、白）料液的配比准确无误，其误差不应大于4%。
4、喷枪宜采用变压回转式喷头，工作时，输料泵压力应调整在10MPa，压缩空气压力调整在0.4MPa。
5、 物料现场存放应排放整齐，并严防雨水渗漏和日光暴晒。
6、喷涂作业时，应先启动空气压缩机，再启动输料泵，开始时的物料应放弃，待料液配比调至正常后，方可正式开始喷涂作业。
7、喷涂作业时应随时检查发泡质量，发现问题立即停机，查明原因纠正故障后方能重新作业，当暂停作业时，应先停输料泵，待喷枪中物料吹净后才能停空气压缩机。
8、施工厚度，应按设计要求执行，厚度误差应控制在－5mm至10mm之间，喷涂作业应控制在2－3层，喷涂作业时，喷枪头距作业面距离不宜大于500mm，喷枪移动速度均匀。
9、 第一层应沿墙体水平方向略喷薄面一层，厚度约10mm，作为与墙面结构层的温差执着应力，同时给第二层提供相融性的基层，以保证第二层发泡均匀。
10、第二层应在前一层固化后进行（约10~20mm），喷涂施工方向与第一层相互垂直，同时填补第一层 “气孔”。
11、在喷涂作业中，喷涂一块500×500mm等厚试块检测用，试块制作应有监理在场，试块的制作应服从监理随机安排，试块抽检指标应满足密度≥35kg/m3,导热系数≤0.024W/m·k,吸水率≤3%。
12、 喷涂作业完成后的30分钟内，聚氨酯硬质泡沫严禁碰撞、受压。
13、保护层施工采用水泥砂浆加网格布。在聚氨酯保温层上抹5mm砂浆，铺贴网格布，用抹子挤压在刚抹的砂浆层上，网格布若隐若现，再抹5mm砂浆，压实抹平。两遍砂浆总厚度10mm，一次成型不需分阶段。
五、质量标准
1、施工完毕后，工人自检（采用扎针法检测厚度），发现问题及时处理修补，再报经专职质检员按照《产品检验规程》和《施工工艺规程》严格检查把关，并做好检验记录。
2、保温层检测项目及标准
保温系统材料现场抽检复验项目
材料名称
现场抽样数量
外观质量检验
物理性能指标
硬泡体聚氨酯
以每5000m2为一批，不足5000m2按一批抽样；每个检验批每100m2应至少抽查一处，每处不应小于10m2。
表面平整、无起鼓、无断裂
表面密度、抗拉强度、抗压强度、吸水率
3、聚氨酯所采用的材料等应符合设计要求或合同约定，且必须在监理监督下实行进场验收；现场验收时，应检查产品的生产日期、出厂合格证、技术标准、技术性能检测报告等资料，并按国家现行产品标准进行抽检并记录。
4、喷涂聚氨酯的硬质泡沫聚氨酯应按现行产品标准进行密度、压缩强度、阻燃、导热等性能复试。
5、本工程根据要求，应符合下列规定：以每500-1000m2划分为一个检验批,不足500m2也应划分为一个检验批；每个检验批每100m2应至少抽查1处，每处不应小于10m2。
6、聚氨酯的喷涂外观质量与允许偏差应符合下列要求：
　喷涂聚氨酯外观质量允许偏差
项　目
单　位
允许偏差值
外观质量

表面平整光滑
厚度
≤50
mm
＋6
50≤厚度≤100
mm
－2，＋4
＞100
mm
供需双方商定
表面平整度
mm
6mm
聚氨酯的喷涂外观质量不得出现缺搓、掉角等残缺现象；当出现上述现象应适时修补。
七、工期保证措施
1、本工程喷涂作业时间为2013年1月17日至2013年1月25日。
2、现场喷涂设备一台，为防止机械故障，需预备常用易损坏零部件。
3、现场喷涂作业需配备两组人员，通过白天和晚班相互交接，中途不得停止施工。
4、建立工期奖惩措施，按照每日进度计划，晚例会时间进行考核，当日兑现。
六、安全文明施工
1、严格执行用电管理，做到一机一闸一漏，不符合规范的设备、电箱严禁使用。
2、喷涂作业污染面大，喷枪距离墙面的距离保证在0.5m左右，严禁喷涂在作业面以外。
3、作业工人在外架上进行操作，需带好安全帽、穿防滑鞋，严禁作业现场抽烟。
4、工期较紧，夜班作业时需配备足够照明设备。
5、阴雨、冰雪天气不得施工。
6、作业过程中随时清理，对外架等部位污染部分，每日作业完成后清理完毕下班。

-------------
