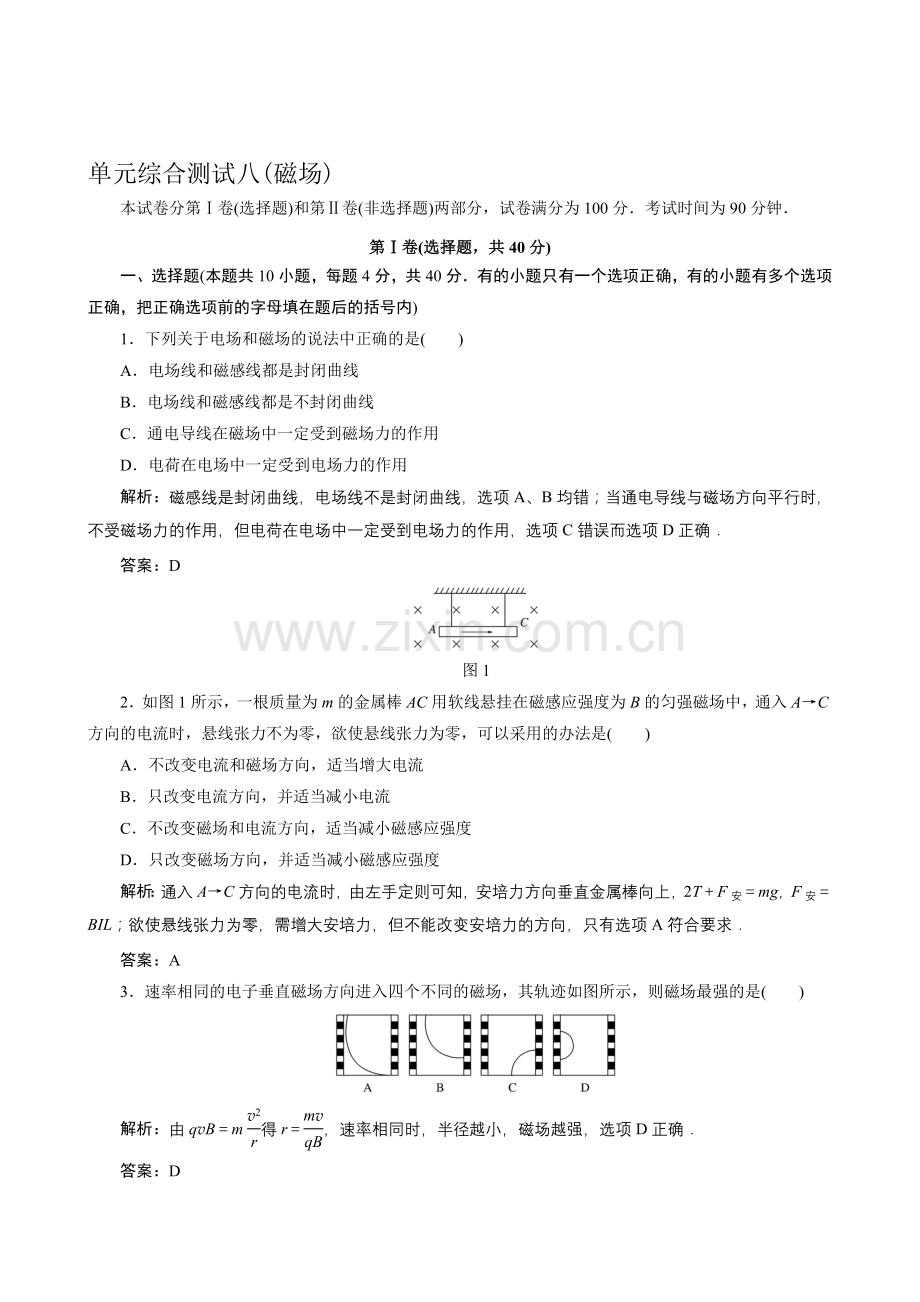

单元综合测试八(磁场)
本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，试卷满分为100分．考试时间为90分钟．
第Ⅰ卷(选择题，共40分)
一、选择题(本题共10小题，每题4分，共40分．有的小题只有一个选项正确，有的小题有多个选项正确，把正确选项前的字母填在题后的括号内)
1．下列关于电场和磁场的说法中正确的是(　　)
A．电场线和磁感线都是封闭曲线
B．电场线和磁感线都是不封闭曲线
C．通电导线在磁场中一定受到磁场力的作用
D．电荷在电场中一定受到电场力的作用
解析：磁感线是封闭曲线，电场线不是封闭曲线，选项A、B均错；当通电导线与磁场方向平行时，不受磁场力的作用，但电荷在电场中一定受到电场力的作用，选项C错误而选项D正确．
答案：D

图1
2．如图1所示，一根质量为m的金属棒AC用软线悬挂在磁感应强度为B的匀强磁场中，通入A→C方向的电流时，悬线张力不为零，欲使悬线张力为零，可以采用的办法是(　　)
A．不改变电流和磁场方向，适当增大电流
B．只改变电流方向，并适当减小电流
C．不改变磁场和电流方向，适当减小磁感应强度
D．只改变磁场方向，并适当减小磁感应强度
解析：通入A→C方向的电流时，由左手定则可知，安培力方向垂直金属棒向上，2T＋F安＝mg，F安＝BIL；欲使悬线张力为零，需增大安培力，但不能改变安培力的方向，只有选项A符合要求．
答案：A
3．速率相同的电子垂直磁场方向进入四个不同的磁场，其轨迹如图所示，则磁场最强的是(　　)

解析：由qvB＝m得r＝，速率相同时，半径越小，磁场越强，选项D正确．
答案：D

图2
4．如图2所示，用绝缘轻绳悬吊一个带正电的小球，放在匀强磁场中．现把小球拉至悬点右侧a点，轻绳被水平拉直，静止释放后，小球在竖直平面内来回摆动．在小球运动过程中，下列判断正确的是(　　)
A．小球摆到悬点左侧的最高点与a点应在同一水平线上
B．小球每次经过最低点时所受洛伦兹力大小相等
C．小球每次经过最低点时所受洛伦兹力方向相同
D．小球每次经过最低点时轻绳所受拉力大小相等
解析：由洛伦兹力不做功，小球机械能守恒，小球在最低点的速度相等，选项A、B均正确；设小球在最低点的速度为v，从右侧摆下时，在最低点受洛伦兹力的方向竖直向下，且T1－qvB－mg＝m；从左侧摆下时，在最低点受洛伦兹力的方向竖直向上，且T2＋qvB－mg＝m；T1≠T2，选项C、D均错．
答案：AB

图3
5．回旋加速器是加速带电粒子的装置，其主体部分是两个D形金属盒．两金属盒处在垂直于盒底的匀强磁场中，并分别与高频交流电源两极相连接，从而使粒子每次经过两盒间的狭缝时都得到加速，如图所示．现要增大带电粒子从回旋加速器射出时的动能，下列方法可行的是(　　)
A．减小磁场的磁感应强度
B．减小狭缝间的距离
C．增大高频交流电压
D．增大金属盒的半径
解析：设粒子的最终速度为v，由R＝及Ek＝mv2得Ek＝，粒子的动能与交流电压无关，选项D可使射出的粒子动能增大．
答案：D
6．质量为m、带电荷量为q的粒子(忽略重力)在磁感应强度为B的匀强磁场中做匀速圆周运动，形成空间环形电流．已知粒子的运动速率为v、半径为R、周期为T，环形电流的大小为I.则下面说法中正确的是(　　)
A．该带电粒子的比荷为＝
B．在时间t内，粒子转过的圆弧对应的圆心角为θ＝
C．当速率v增大时，环形电流的大小I保持不变
D．当速率v增大时，运动周期T变小
解析：在磁场中，由qvB＝，得＝，选项A错误；在磁场中运动周期T＝与速率无关，选项D错误；在时间t内，粒子转过的圆弧对应的圆心角θ＝·2π＝，选项B正确；电流定义I＝＝，与速率无关，选项C正确．
答案：BC

图4
7．如图4所示，质量为m、带电荷量为
＋q的P环套在固定的水平长直绝缘杆上，整个装置处在垂直于杆的水平匀强磁场中，磁感应强度大小为B.现给环一向右的初速度v0(v0>)，则(　　)
A．环将向右减速，最后匀速
B．环将向右减速，最后停止运动
C．从环开始运动到最后达到稳定状态，损失的机械能是mv02
D．从环开始运动到最后达到稳定状态，损失的机械能是mv02－m()2

图5
解析：由题意可知qv0B>mg，受力分析如图5所示．水平方向物体做减速运动，f＝μFN＝μ(qvB－mg)，当qvB＝mg，即v＝时，FN＝0，之后物体做匀速直线运动，选项A、D正确而B、C错误．
答案：AD

图6
8．如图6所示，圆柱形区域的横截面在没有磁场的情况下，带电粒子(不计重力)以某一初速度沿截面直径方向入射时，穿过此区域的时间为t；若该区域加沿轴线方向的匀强磁场，磁感应强度为B，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，速度方向偏转了π/3，根据上述条件可求得的物理量为(　　)
A．带电粒子的初速度
B．带电粒子在磁场中运动的半径
C．带电粒子在磁场中运动的周期
D．带电粒子的比荷

图7
解析：设圆柱形区域的半径为R，粒子的初速度为v0，则v0＝，由于R未知，无法求出带电粒子的初速度，选项A错误；若加上磁场，粒子在磁场中的轨迹如图7所示，设运动轨迹半径为r，运动周期为T，则T＝，速度方向偏转了π/3，由几何关系得，轨迹圆弧所对的圆心角θ＝π/3，r＝R，联立以上式子得T＝πt；由T＝2πm/qB得q/m＝，故选项C、D正确；由于R未知，无法求出带电粒子在磁场中做圆周运动的半径，选项B错误．
答案：CD

图8
9．如图8所示，ABC为竖直平面内的光滑绝缘轨道，其中AB为倾斜直轨道，BC为与AB相切的圆形轨道，并且圆形轨道处在匀强磁场中，磁场方向垂直纸面向里．质量相同的甲、乙、丙三个小球中，甲球带正电、乙球带负电、丙球不带电，现将三个小球在轨道AB上分别从不同高度处由静止释放，都恰好通过圆形轨道的最高点，则(　　)
A．经过最高点时，三个小球的速度相等
B．经过最高点时，甲球的速度最小
C．甲球的释放位置比乙球的高
D．运动过程中三个小球的机械能均保持不变
解析：恰好过最高点，对甲球：mg＋qv甲B＝；对乙球：mg－qv乙B＝；对丙球：mg＝，故v甲>v丙>v乙，故选项A、B均错．洛伦兹力不做功，故运动过程中三个小球的机械能均保持不变，选项C、D均正确．
答案：CD
10．如图所示，虚线框中存在匀强电场E和匀强磁场B，它们相互正交或平行．有一个带负电的小球从该复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过下列的哪些复合场区域(　　)

解析：带电小球要沿直线通过复合场区域，则受力必须平衡，分析刚进复合场时的受力就可得C、D正确．
答案：CD
第Ⅱ卷(非选择题，共60分)
二、填空题(本题共2小题，每题8分，共16分)
11．实验室里可以用图9甲所示的小罗盘估测条形磁铁磁场的磁感应强度．方法如图乙所示，调整罗盘，使小磁针静止时N极指向罗盘上的零刻度(即正北方向)，将条形磁铁放在罗盘附近，使罗盘所在处条形磁铁的方向处于东西方向上，此时罗盘上的小磁针将转过一定角度．若已知地磁场的水平分量Bx，为计算罗盘所在处条形磁铁磁场的磁感应强度B，则只需知道________，磁感应强度的表达式为B＝________.

图9
答案：罗盘上指针的偏转角　Bxtanθ
12．如图10所示，空间有一垂直纸面向外的磁感应强度为0.5T的匀强磁场，一质量为0.2 kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速度放置一质量为0.1 kg、电荷量q＝＋0.2 C的滑块，滑块与绝缘木板之间的动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力．现对木板施加方向水平向左，大小为0.6 N的恒力，g取10 m/s2，则木板的最大加速度为________；滑块的最大速度为________．

图10
解析：开始滑块与板一起匀加速，刚发生相对滑动时整体的加速度a＝＝2 m/s2，对滑块μ(mg－qvB)＝ma，代入数据可得此时刻的速度为6 m/s.此后滑块做加速度减小的加速运动，最终匀速．mg＝qvB代入数据可得此时刻的速度为10 m/s.而板做加速度增加的加速运动，最终匀加速．板的加速度a＝＝3 m/s2
答案：3 m/s2　10 m/s
三、计算题(本题共4小题，13、14题各10分，15、16题各12分，共44分，计算时必须有必要的文字说明和解题步骤，有数值计算的要注明单位)

图11
13．有两个相同的全长电阻为9 Ω的均匀光滑圆环，固定于一个绝缘的水平台面上，两环分别在两个互相平行的、相距为20 cm的竖直面内，两环的连心线恰好与环面垂直，两环面间有方向竖直向下的磁感应强度B＝0.87 T的匀强磁场，两球的最高点A和C间接有一内阻为0.5 Ω的电源，连接导线的电阻不计．今有一根质量为10 g，电阻为1.5 Ω的棒置于两环内侧且可顺环滑动，而棒恰好静止于如图11所示的水平位置，它与圆弧的两接触点P、Q和圆弧最低点间所夹的弧对应的圆心角均为θ＝60°，取重力加速度g＝10 m/s2.试求此电源电动势E的大小．

图12
解析：在图中，从左向右看，棒PQ的受力如图12所示，棒所受的重力和安培力FB的合力与环对棒的弹力FN是一对平衡力，且FB＝mgtanθ＝mg
而FB＝IBL，所以I＝
＝ A＝1 A
在右图所示的电路中两个圆环分别连入电路中的电阻为R，则R＝ Ω＝2 Ω
由闭合电路欧姆定律得E＝I(r＋2R＋R棒)
＝1×(0.5＋2×2＋1.5) V＝6 V
答案：6 V

图13
14．(2011·石家庄模拟)如图13所示，匀强磁场中放置一与磁感线平行的薄铅板，一个带电粒子进入匀强磁场，以半径R1＝20 cm做匀速圆周运动．第一次垂直穿过铅板后以半径R2＝19 cm做匀速圆周运动，则带电粒子能够穿过铅板的次数是多少？
解析：粒子每穿过铅板一次损失的动能都相同，但是粒子每穿过铅板一次其速度的减少却是不同的，速度大时，其速度变化量小；速度小时，速度变化量大．但是粒子每次穿过铅板时受铅板的阻力相同，所以粒子每次穿过铅板克服阻力做的功相同，因而每次穿过铅板损失的动能相同．
粒子每穿过铅板一次损失的动能为：
ΔEk＝mv12－mv22＝(R12－R22)
粒子穿过铅板的次数为：
n＝＝＝10.26次，取n＝10次．
答案：10

图14
15．(2010·四川高考)如图14所示，电源电动势E0＝15 V，内阻r0＝1Ω，电阻R1＝30 Ω，R2＝60Ω.间距d＝0.2 m的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度B＝1 T的匀强磁场．闭合开关S，板间电场视为匀强电场，将一带正电的小球以初速度v＝0.1 m/s沿两板间中线水平射入板间．设滑动变阻器接入电路的阻值为Rx，忽略空气对小球的作用，取g＝10 m/s2.
(1)当Rx＝29 Ω时，电阻R2消耗的电功率是多大？
(2)若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为60°，则Rx是多少？
解析：(1)设R1和R2的并联电阻为R，有
R＝①
R1两端的电压为：U＝②
R2消耗的电功率为：P＝③
当Rx＝29 Ω时，联立①②③式，代入数据，得
P＝0.6 W．④
(2)设小球质量为m，电荷量为q，小球做匀速圆周运动时，有：qE＝mg⑤
E＝⑥
设小球做圆周运动的半径为r，有
qvB＝⑦
由几何关系有r＝d⑧
联立①②⑤⑥⑦⑧式，代入数据，解得
Rx＝54 Ω.⑨
答案：(1)0.6 W　(2)54 Ω
16．(2010·北京高考)利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域．
如图15甲，将一金属或半导体薄片垂直置于磁场B中，在薄片的两个侧面a、b间通以电流I时，另外两侧c、f间产生电势差，这一现象称为霍尔效应．其原因是薄片中的移动电荷受洛伦兹力的作用向一侧偏转和积累，于是c、f间建立起电场EH，同时产生霍尔电势差UH.当电荷所受的电场力与洛伦兹力处处相等时，EH和UH达到稳定值，UH的大小与I和B以及霍尔元件厚度d之间满足关系式UH＝RH，其中比例系数RH称为霍尔系数，仅与材料性质有关．
(1)设半导体薄片的宽度(c、f间距)为l，请写出UH和EH的关系式；若半导体材料是电子导电的，请判断图15甲中c、f哪端的电势高；
(2)已知半导体薄片内单位体积中导电的电子数为n，电子的电荷量为e，请导出霍尔系数RH的表达式．(通过横截面积S的电流I＝nevS，其中v是导电电子定向移动的平均速率)；

图15
(3)图15乙是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着m个永磁体，相邻永磁体的极性相反．霍尔元件置于被测圆盘的边缘附近．当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图象如图15丙所示．
a．若在时间t内，霍尔元件输出的脉冲数目为P，请导出圆盘转速N的表达式．
b．利用霍尔测速仪可以测量汽车行驶的里程．除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想．
解析：(1)UH＝EHl；c端电势高．
(2)由UH＝RH①
得RH＝UH＝EHl②
当电场力与洛伦兹力相等时eEH＝evB
得EH＝vB③
又I＝nevS④
将③、④代入②，得RH＝vBl＝vl＝＝.
(3)a.由于在时间t内，霍尔元件输出的脉冲数目为P，则P＝mNt
圆盘转速为N＝
b．提出的实例或设想合理即可．
答案：(1)UH＝EHl；c端电势高
(2)RH＝
