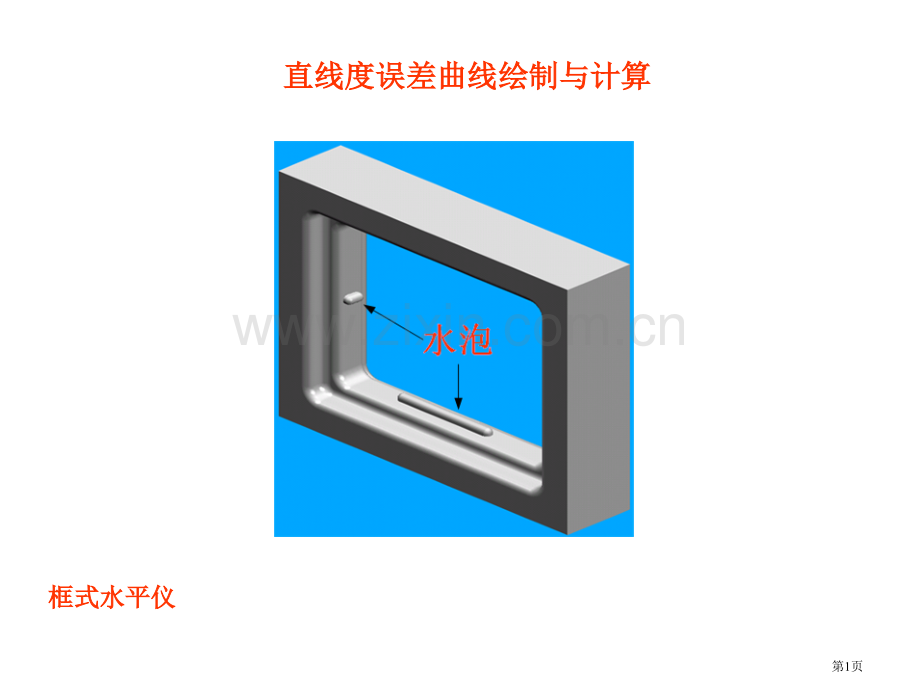

框式水平仪框式水平仪直线度误差曲线绘制与计算直线度误差曲线绘制与计算第1页当水平仪处于水平位置时，当水平仪处于水平位置时，水泡位置如图：水泡位置如图：水泡水泡零线（基准线）零线（基准线）第2页框式水平仪工作原理每误差一格所产生角度误差为4 ，所以 1000tg4 0.01940.02mm所以该水平仪精度 i=0.021000水平仪水平仪水泡水泡测量面测量面水平面水平面第3页框式水平仪工作原理每误差一格所产生角度误差为4 ，所以 1000tg4 0.01940.02mm所以该水平仪精度 i=0.021000水平仪水平仪水泡水泡测量面测量面水平面水平面第4页框式水平仪工作原理当水平仪误差一格时,在200毫米处所产生误差为0.004毫米 ，即:0.02mm20010000.004mm水平仪水平仪水泡水泡测量面测量面水平面水平面200第5页框式水平仪工作原理当水平仪误差一格时,在200毫米处所产生误差为0.004毫米 ，即:0.02mm20010000.004mm水平仪水平仪水泡水泡测量面测量面水平面水平面200第6页水平仪水平时水泡位置改变水平仪水平时水泡位置改变理想位置理想位置偏离理想位置偏离理想位置偏离理想位置：水泡移偏离理想位置：水泡移动动0.5格时水泡位置格时水泡位置第7页框式水平仪读法1、绝对读数法：直接读出气泡偏离零线格数，我们习惯气泡向右方偏离为正（+），想左方偏离为负（）。如先图：该位置读数为该位置读数为:该位置读数为：该位置读数为：+2格格3格格第8页2、平均值读法：、平均值读法：以两长刻线为基准向同一方向分别读出气泡停顿格数，两数相加除以2，既为其读数。依然我们习惯气泡向右方偏离为“+”，想左方偏离为“-”。以下列图读数为：该位置读数为该位置读数为：该位置读数为：该位置读数为：-2.5格+1.5格第9页水平仪测量导轨铅垂平面内直线度方法水平仪测量导轨铅垂平面内直线度方法 1、用一定长度垫铁安放水平仪，不能直接将水平仪、用一定长度垫铁安放水平仪，不能直接将水平仪安放在导轨被测表面上。安放在导轨被测表面上。2、将水平仪置于导轨中间，调平导轨。、将水平仪置于导轨中间，调平导轨。3、将导轨分为若干断，其长度应与垫铁长度相适应。、将导轨分为若干断，其长度应与垫铁长度相适应。然后从左向右，依次首尾相连逐段测量导轨，按上面水然后从左向右，依次首尾相连逐段测量导轨，按上面水平仪读法进行读数，逐一进行统计。平仪读法进行读数，逐一进行统计。4、将统计数据，逐点累积绘制出导轨在铅垂平面、将统计数据，逐点累积绘制出导轨在铅垂平面内直线度误差。然后计算出误差格数内直线度误差。然后计算出误差格数n,=n i L其中其中i 为水平仪精度，为水平仪精度，L为垫铁长度。为垫铁长度。第10页例题：例题：长为1600mm导轨，用精度为0.02/1000框式水平仪测量导轨在铅垂平面内直线度误差。水平仪垫铁长为200mm，分为8段测量。用绝对读数法，每段读数依次为：+1、+1、+2、0、-1、-1、0、-0.5。（1）、绘制导轨直线度误差曲线；（2）求出导轨直线度误差值。第11页例题：例题：长为1600mm导轨，用精度为0.02/1000框式水平仪测量导轨在铅垂平面内直线度误差。水平仪垫铁长为200mm，分为8段测量。用绝对读数法，每段读数依次为：+1、+1、+2、0、-1、-1、0、-0.5。（1）、绘制导轨直线度误差曲线；（2）求出导轨直线度误差值。解：解：1、先绘制以下方框、先绘制以下方框第12页然后按所测量误差格数进行逐一进行然后按所测量误差格数进行逐一进行累加，累加，0200误差为误差为+1 格，以下列图：格，以下列图：第13页00 00mm误差为误差为+1格，按下列图绘制：格，按下列图绘制：第14页400600mm误差为误差为+2格，按下列图绘制：格，按下列图绘制：第15页600800mm误差为误差为0格，按下列图绘制：格，按下列图绘制：第16页8001000mm误差为误差为-1格，按下列图绘制：格，按下列图绘制：第17页10001200mm误差为误差为-1格，按下列图绘制：格，按下列图绘制：第18页12001400mm误差为误差为0格，按下列图绘制：格，按下列图绘制：第19页14001600mm误差为误差为-0.5格，按下列图绘制：格，按下列图绘制：第20页绘制过程演示误差读数依次为：误差读数依次为：+1、+1、+2、0、-1、-1、0、-0.5第21页在曲线图首尾点进行连直线，以下列图：在曲线图首尾点进行连直线，以下列图：采取首尾法连线进行误差计算采取首尾法连线进行误差计算第22页从曲线图中找出曲线上到首尾连线距离最从曲线图中找出曲线上到首尾连线距离最大点，该图显著看出在大点，该图显著看出在600mm处处B点点 距离首尾连距离首尾连 线距离最大既如图中线距离最大既如图中AB AB 即即 n 为该导轨最大误差格数。为该导轨最大误差格数。第23页误差格数n和直线度误差计算方法：OBE OCD，依据相同三角形性质，能够求出BE长度。BE/CD=OE/OD，所以：BE=CDOE/OD=1.538=0.56格，既：n=AB=AE BE=4 0.56=3.44格，直线度误差值为：=n i L=3.44 0.021000 200=0.014mm第24页
