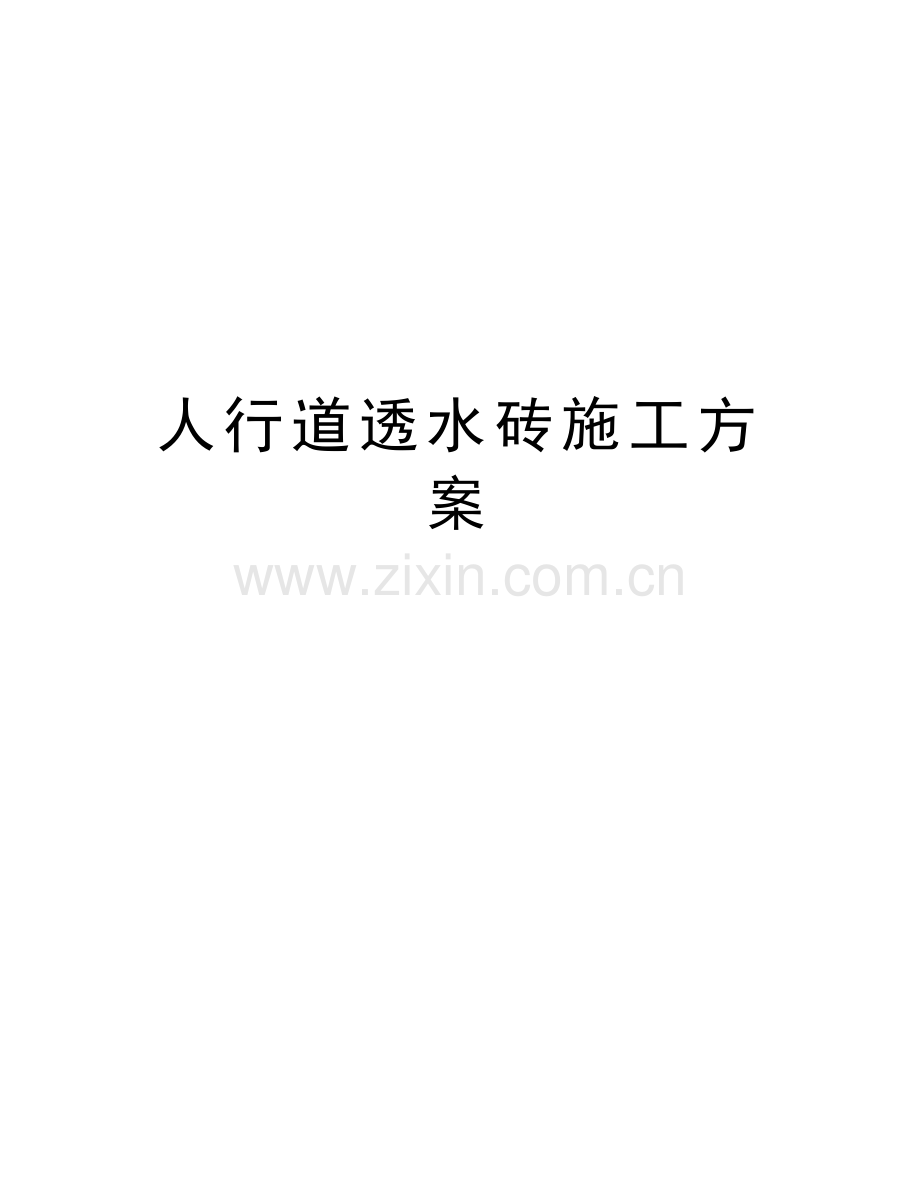

人行道透水砖施工方案知识讲解.doc

人行道透水砖施工方案精品文档人行道透水砖施工方案人行道透水砖施工方案一、 工程概况会展大道南起于悦来立交，向北跨张家溪后，依次与9号路、柑悦大道、同茂大道、1号路相交，止于北侧的椿萱立交。本次设计范围为张家溪大桥北桥头（K0+643.526）至会展大道与1号路交叉口（K3+800）段。路线主要为南北走向。道路全长约3156.474m，为城市主干道I级，其中K0+643.526K0+801.218段，标准路幅宽度为32m，双向6车道，K0+801.218K2+300段，标准路幅宽44m，双向8车道，设计行车速度50km/h。本工程含立交一座。人行道宽度分为6.75米和4.25米两种类型。为了方便残疾人使用城市道路设施，根据城市道路和建筑物无障碍设计规范（JGJ50-2001）的要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。全线人行道设置盲道，宽0.6m。单面坡缘石坡道宽同人行横道线宽度。路段道路两侧的人行道上种植两排树，每隔5米设植树圈两个，种植乔木，道路绿地率为28%。绿化景观结合道路边坡统一打造。二、编制依据工程设计施工图工程建设标准强制性条文(公路工程部分) (建标200299号)公路工程技术标准(JTGB01-2003)公路路面基层施工技术规范（JTJ 034-2000）公路路基施工技术规范（JTG F10-2006）公路工程质量检验评定标准（JTG F80/1-2004）公路桥涵施工技术规范(JTG/T F50-2011)城市道路和建筑物无障碍设计规范（JGJ50-2001）城市道路交通规划及路线设计规范（DBJ50-064-2007）透水砖路面施工与验收规程（DB11/T 6862009）建筑与小区雨水利用工程技术规范（GB50400）混凝土路面砖（JC/T446）透水砖（JC/T 945）城市绿化工程施工及验收规范（CJJ/T 8299）城镇道路工程施工质量检验标准（DBJ 01-11）城镇道路工程施工与质量验收规范（CJJ 12008）城市道路工程施工质量验收规范（DBJ50-078-2008）三、施工方案1、透水砖路面结构组成和材料要求柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、夯实土壤组成。透水砖物理性能应符合JC/T945-2005透水砖和JC446-2000混凝土路面砖标准中得CC35优等品要求，最小抗压强度不小于35MPa，单块最小抗压强度不小于31MPa,抗折强度平均值不小于3.5MPa。透水砖的平均吸水率不超过160kg/m。在具备一定的透水性的同时，还必须具备良好的防滑功能和装饰效果。透水砖规格采用250mm150mm60mm。合理的块形、色彩、质感的搭配可为铺面带来迥然不同的美观效果。本工程透水砖铺设方法采用“一”字形。2、施工方法2.1、基础开挖根据设计要求，透水砖基础开挖到设计标高并检查纵坡、横坡及边线。符合设计要求后修正基础，找平碾压密实。压实系数达到95%以上。在开挖、碾压过程中注意地下埋设的管线和路沿窨井周边。2.2、碾压密实碎石层在基础验收合格后进行碾压碎石层施工。良好级配一定粒级的碎石具有良好的承载能力和渗透性，其物理性能要符合GB/T 146852001建筑用卵石、碎石的规定。选用中、粗砂或者天然级配砂砾料，其含泥量不大于5%，泥块含量小于2%，含水率小于3%。级配碎石选用质地坚韧、耐磨的石灰石。碎石中严禁含粘土快、植物的物质。采用机械配合人工进行摊铺作业，适量洒水并压实，压实度不小于93%。碾压碎石层施工执行DBJ 01-45规范。在摊铺作业时控制好摊铺标高、坡度。碾压成型后保证厚度不小于150mm。在施工过程中局部不平整部位采用人工填补再碾压措施。2.3、15%水泥粗砂层在碾压碎石层施工完毕验收合格后进行15%水泥粗砂层施工作业。水泥粗砂层厚度30mm。粗砂层粗砂采用机制粗砂，粗砂物理指标符合建筑用砂（GB/T 14685-2001）规范要求。粗砂层起到基层找平、水体过滤、荷载缓冲等作用。粗砂层必须具有良好的透水性能，以保证透下来的水能及时有效渗透到水性基层中。考虑到水的渗透性，所以水泥用量严禁超标。垫层用砂为半干砂，湿度掌握方法为：用手攒捏拌合料成团，松开后自然散开即合格。干湿时宜的垫层砂有利于平整铺面，减少扬尘和提高垫层的密实度。15%水泥粗砂层找平采用刮板法，人工摊铺。按设计要求摊铺厚度不小于30mm。找平层表面要密实，与透水砖面层结合应牢固。2.4透水砖面层1、 施工前，按设计进行人行道的定位及标定高程。2 、面层施工控制标志施放按下列要求施工：a) 铺装控制网格采用5.0m5.0m；b) 设置标高控制点，控制点间距5m；c) 相邻标志点间拉通线。3、 按放线高程，在方格内按线砌第一行样板砖，然后以此挂纵横线，纵线不动，横线平移，依次按线及样板砖砌筑。4、 直线段纵线向远处延伸，纵缝直顺。曲线段砌筑成扇形状，空隙部分用切割砖填筑，也可按直线顺延铺筑，然后填补边缘处空隙。5、铺装时避免与路缘石出现空隙，如有空隙应甩在建筑物一侧，当建筑物一侧及井边出现空隙用切割砖填平。6、 切割砖时，弹线切割；遇到连续切割砖的现象，保证切边在一条直线，偏差不大于2mm。7、 铺装时，砖应轻、平放，落砖贴近已铺好的砖垂直落下，不能推砖，造成积砂现象，并观察和调整好砖面图案的方向。用木锤或胶锤轻击砖的中间1/3 面积处，不应损伤砖的边角，直至透水砖顶面与标志点引拉的通线在同一标高线，并使砖平铺在找平层上稳定。铺砌时应随时用水平尺检验平整度。8、 直线或规则区域内两块相邻透水砖的接缝宽度不大于2mm。9、 透水砖面层铺砌完成并养护24h 后，用填缝砂填缝（当缝隙小于2mm时不进行填缝），分多次进行，直至缝隙饱满，同时将遗留在砖表面的余砂清理干净。10、 透水砖铺装过程中，不得在新铺装的路面上拌和砂浆、堆放材料或遗撒灰土。面层铺装完成到基层达到规定强度前，设置围挡，维持铺装完成面的平整。11、 每班收工时应做收边处理。12、 铺砌后的砖面应平整一致，同时坡向要根据施工现场利于排水而调整。13、 对基层强度不足产生的沉陷、破碎损坏，先加固基层，再铺砌面层砌块。14、 面层砌块发生错台、凸出、沉陷时，将其取出，整理基层和找平层，重新铺装面层，填缝。更换的砌块色彩、强度、块型、尺寸均要求与原面层砌块一致，砌块的修补部位宜大于损坏部位一整砖。15、 检查井周围或与构筑物接壤的砌块切块补齐，不宜采用切块补齐的部分要及时填补平整。 填缝后及时洒水直至灌缝密实，保证透水砖面的清洁；铺设后的养护期不少于2d。16、所有道路交叉路口均设置供残疾人通过的缘石坡道。在人行横道与缘石坡道处不得设置雨水口，如有冲突，采取适当移动雨水口或者缘石坡道位置。缘石坡道采用人行道结构式样处理，施工方法与人行道相同，坡面转折处人行道砖需切割齐整。2.5 质量验收2.5.1 一般规定1、 透水砖路面工程完成后，应经过工程验收，合格后方可交付使用。2、 工程验收应具备下列文件：a) 透水砖工程的施工竣工报告和其他有关文件；b) 各种材料的质量合格证书、性能检测报告和进场验收记录；c) 各检验批次的质量验收记录；d) 各层的检验、试验报告。3、 透水砖路面工程的施工验收应在各检验批验收合格的基础上进行。施工中检验批的验收，由质量监理、施工和其他有关单位经共同验收，并填写验收记录。2.5.2 主控项目1、 透水性道路外观不应有污损、空鼓、掉角及断裂等缺陷。2、 透水砖块形、颜色、厚度、强度应符合设计要求。3 、透水砖以同一块形，同一颜色，同一强度且以20000块为一验收批；不足20000 块按一批计。每一批中应随机抽取50 块试件。4 、接缝、找平层、垫层用砂分别以200m3或300t为一验收批，不足200m3或300t 按一批计。5、 透水砖路面施工主控项目允许偏差值应符合下表要求。序号项目频率规定值或允许偏差检查方法1土基压实度每1000，2点93%环刀法或灌砂法碎石基层压实度每1000，2点95%环刀法或灌砂法2透水砖抗压强度每批，1组符合设计要求见JC/T446抗折强度每批，1组符合设计要求见JC/T446透水性能每批，1组符合设计要求见JC/T4462.5.3 一般项目1 透水砖铺砌应平整稳固，不应有翘动现象。灌缝饱满，缝隙一致。2 透水砖表面应整洁美观，砌缝直顺。3 透水砖与路缘石及其它构筑物应接顺，不应有反坡、积水现象。4 透水砖表面的坡度应符合设计要求。序号项目频率允许偏差检查方法1表面平整度每20米，1处5mm3m靠尺和楔形塞尺2宽度每20米，1处不小于设计规定钢尺量3相邻块高差每20米，1处2mm钢尺和楔形塞尺4横坡每20米，1处0.3%水准仪测量5纵缝直顺度每20米，1处10mm拉5m线和用钢尺6横缝直顺度每20米，1处10mm拉5m线和用钢尺7缝宽每20米，1处2mm钢尺8井框与路面高差每座4处5mm钢尺和楔形塞尺5 透水砖路面施工一般项目允许偏差值应符合下表要求。四、安全与文明施工4.1、安全目标不发生死亡事故，不发生重伤事故、不发生火灾事故，确保员工免受职业疾病的伤害。4.2、安全保证措施1)运输车及各类机械操作员实行定位定员，严禁串岗、脱岗；2)有机电设备均由具有特殊工种操作证的人员进行操作；3)各种机电设备检修、维护时应停电、停运转，如要试运转，具有针对性的保护措施；注意小型切割机的操作安全，避免伤人。4)施工人员进入现场必须戴安全帽，做好安全防火工作，所有临建工棚及施工现场按规定设置灭火器材；5)安全规范用电，专人管理、持证上岗；6)定期维护施工机械，保证其完好性，防患于未然；7)夜间施工有足够的照明设施，并设置警示灯。4.3、文明施工措施1）在软土地基施工区域设置泥浆池、沉淀池，及时清理施工时产生的污水、泥浆等；2）利用现场的防洪、排涝体系，将不能回流到泥浆池、沉淀池的污水引入水沟内，防止现场泥浆溢流；3）施工用的碎石应按指定的地点进行堆放，不挤占施工位置；4）认真搞好施工区及生活区的环境卫生，及时清理建筑和生活垃圾，按指定位置排放。收集于网络，如有侵权请联系管理员删除
