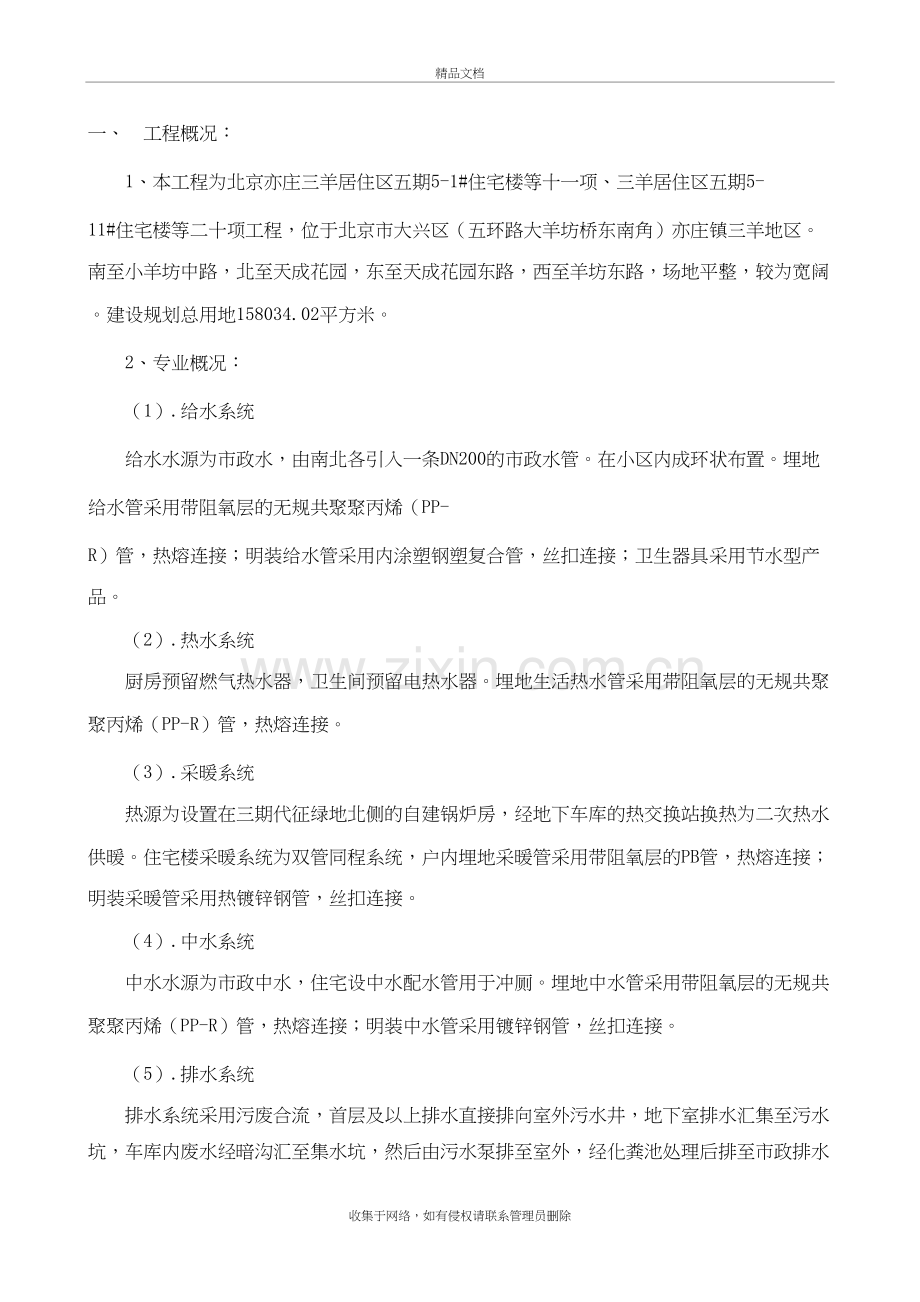

埋地管道施工方案精品文档一、 工程概况：1、本工程为北京亦庄三羊居住区五期5-1#住宅楼等十一项、三羊居住区五期5-11#住宅楼等二十项工程，位于北京市大兴区（五环路大羊坊桥东南角）亦庄镇三羊地区。南至小羊坊中路，北至天成花园，东至天成花园东路，西至羊坊东路，场地平整，较为宽阔。建设规划总用地158034.02平方米。2、专业概况：（1）.给水系统给水水源为市政水，由南北各引入一条DN200的市政水管。在小区内成环状布置。埋地给水管采用带阻氧层的无规共聚聚丙烯（PP-R）管，热熔连接；明装给水管采用内涂塑钢塑复合管，丝扣连接；卫生器具采用节水型产品。（2）.热水系统厨房预留燃气热水器，卫生间预留电热水器。埋地生活热水管采用带阻氧层的无规共聚聚丙烯（PP-R）管，热熔连接。（3）.采暖系统热源为设置在三期代征绿地北侧的自建锅炉房，经地下车库的热交换站换热为二次热水供暖。住宅楼采暖系统为双管同程系统，户内埋地采暖管采用带阻氧层的PB管，热熔连接；明装采暖管采用热镀锌钢管，丝扣连接。（4）.中水系统中水水源为市政中水，住宅设中水配水管用于冲厕。埋地中水管采用带阻氧层的无规共聚聚丙烯（PP-R）管，热熔连接；明装中水管采用镀锌钢管，丝扣连接。（5）.排水系统排水系统采用污废合流，首层及以上排水直接排向室外污水井，地下室排水汇集至污水坑，车库内废水经暗沟汇至集水坑，然后由污水泵排至室外，经化粪池处理后排至市政排水管。有压排水管采用焊接钢管，排水立管及埋地管采用UPVC管，地下室出户和埋地排水管及人防维护重力排水采用机制排水铸铁管；洗衣机设专用排水地漏。二、 编制依据1、 结构长城杯评审标准；2、 建筑给排水及采暖工程施工质量验收规范 GB50242-20023、 建筑设备施工安装通用图集（给水工程） 91SB3-14、 建筑设备施工安装通用图集（采暖工程） 91SB1-15、 建筑设备施工安装通用图集（卫生工程） 91SB2-16、 建筑设备施工安装通用图集（排水工程） 91SB4-17、 给排水专业施工图纸5-1#水施-15、水施AT5-13、水施AT4-145-2#水施-14、水施AT5-12、水施AT4-145-3#水施-14、水施AT5-12、水施AT4-145-4#水施-15、水施AT5-12、水施AT4-145-5#、5-8#水施-14、水施D2-175-6#水施-15、水施D1-155-7#水施-15、水施D1-155-9#水施-14、水施AT6-135-10#水施-15、水施AT6-135-11#水施-14、水施D2-155-12#、5-13#、5-26#、5-27#水施-175-14#水施-14、水施D2-155-15#水施-110、水施AT4-14、水施AT7-145-16#水施-17、水施CT2-14、水施AT4-14、水施AT5-125-17#、5-20#水施-175-18#、5-19#水施-175-21#暖施-0104、水施AT6-15-22#、5-23#水施-14、水施CT2-125-24#水施-14、水施AT4-13、水施AT5-125-25#、5-28#水施-175-29#水施-14、水施AT4-14、水施AT7-145-30#水施-14、水施AT4-14、水施AT7-14地下部分水施113、5-1#10#水防施168、 暖通专业施工图纸5-1#暖施-01035-2#暖施-01045-3#暖施-01045-4#暖施-01035-5#、5-8#暖施-01045-6#暖施-01045-7#暖施-01045-9#暖施-01035-10#暖施-01035-11#暖施-01065-12#、5-13#、5-26#、5-27#暖施-01055-14#暖施-01065-15#暖施-01075-16#暖施-01065-17#、5-20#暖施-01055-18#、5-19#暖施-01055-21#暖施-01035-22#、5-23#暖施-01035-24#暖施-01035-25#、5-28#暖施-01055-29#暖施-01055-30#暖施-0105地下部分暖施D-0112、5-1#10#暖防施D-0104三、 施工前的准备工作1.技术准备工作相关的图纸会审以及设计深化工作已经完成，相应的问题已经基本解决。技术人员以及操作人员已经熟知施工图纸上的全部内容。技术人员针对操作人员的技术交底已经完成。厂家针对埋地管道的施工人员的培训工作已经完成。2. 材料准备 工长根据施工进度要求编制的配合材料计划已经编制好。施工开始之前，按照工长的材料计划所必须的材料（包括主辅材）按照要求（热水红色线、冷水蓝色线、中水绿色线）已经运抵现场，按规定需要报审的材料已经报审。或者是材料的供应能够及时分批保证现场的施工需求。3.施工用机具的准备根据本工程的埋地管道工程量以及施工进度，要求施工队伍准备好所需要的小型手动工具。埋地管道多为热熔连接，要求厂家将热熔机器及切割等工具准备好交与施工队伍。 4、劳动力准备根据现场的实际情况，在施工开始之前，相应的施工工人按照需要已经到达现场，并且经过专门的埋地管道(PPR、PB管)安装培训。5、现场准备现场已经全部清理干净，按照结构地面已剔凿完毕。墙面上已经弹好建筑标高线（一米线）。四、给排水埋地管道的施工方法1、施工工艺流程给水管道安装工艺流程U-PVC塑料排水管道安装工艺流程采暖PB管安装工艺流程测量定位截取管段管件清理标绘热熔深度热熔机加热连接调整成型2、主要施工方法给水、中水PPR管道安装1)给水户内埋地管道采用PP-R管热熔连接，其特点为：永不渗漏,采用熔接技术，永久密封；冷热水输送适合温度20120；水流量大，内壁光滑，流量高于镀锌钢管30%；卫生无毒，是新一代环保节能产品，适合饮用水、纯净水管道使用；耐腐蚀、不结垢，正常情况下可使用50年以上；运行噪音低、无污染；保温性好，导热系数为金属管道的1/200，用于热水管道效果极佳；重量轻，强度高，韧性好、耐冲击、安装方便。2）操作要点截切：切断管材时，必须使用切管器垂直切断；热熔：当熔接器加热到260时，管材和管配件同时推进熔接器内，并加热5秒以上；焊接：把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。3）热熔接时注意事项连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，控制一定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。热熔连接技术参数：管材外径（mm）熔接深度（mm）加热时间（秒）插接时间（秒）冷却时间（秒）2014.55432516.07433218.08644020.512644）试压验收管道水压试验符合以下规定：A、 冷水管试验压力为系统设计压力的1.5倍，但不得小于0.9MPa；热水管试验压力为系统设计压力的2.0倍，但不得小于1.2MPa；B、 热熔连接管道，水压时间要在24小时后进行；水压试验前，管道须固定，接头需明露；管道内的空气要排净；C、 强度试验（试验时间为1h）：用手动泵加压，加压到试验压力后，每隔10分钟重新加压至试验压力，重复两次，至规定试验压力，测试压力降不得超过0.06MPA；D、 严密性试验（试验时间2h）：此试验在强度试验合格后立即进行，压力降不得超过0.02MPA，同时检查各连接处不得渗露；E、 直埋在地坪内的管道，试压工作必须在面层浇捣前进行，达到试压要求后土建方能继续施工。PPR管安装完毕，成品保护措施：未进入竣工清理阶段时，先用加厚塑料膜缠绕保护，待土建工序完毕后，拆去塑料膜。采暖管道（PB管）安装1）产品外观检查应符合下列规定：（1）、管材、管件要颜色一致，无光泽不均匀及分解变色线。（2）、管材及外壁均要光滑、平整，无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、凹陷等缺陷。（3）、管件要完整，无缺损、变形、合模缝，浇口严整无开裂。（4）、管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差、粘结管件与管材公差符合相关规范标准要求。作为热水供应系统的PB管材，其使用承受温度不小于70。（5）、管材、管件的堆放要避免日晒和冷冻，存放温度在532之间，管材堆放平整。2）PB管安装工艺：（1）、管道预制：按设计图纸画出管道分支、管径、变径、预留管口、阀门位置等施工草图。按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段及分组编号。管道施工时尽可能预制成适当长度的管段后再进行安装。（2）、管道安装：管道的切断可使用割刀或铝合金切割锯或锋利的钢锯。断口必须平整，与管壁垂直，不得成马蹄型或留豁口。管材截取后必须清除毛边毛刺。（3）、管道的连接采用专用的热熔连接焊机。管材与管件连接端面必须清洁、干燥、无油。（4）、管道敷设安装完成，待管道试压合格后，由土建单位用水泥砂浆填补密实。热熔连接技术要求见下表：常温加热时间公称外径（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（s）201454325167433220844402112645022.518656324246675263010890324010811038.5501510管道敷设时的注意事项如下：管材、管件等，若发现损坏、必须换新。PB管与金属管材、管件、设备连接时，采用带金属嵌件的过渡管件或专用转换管件，在塑料管热熔接后，采用螺纹连接方式与金属管材、管件连接。严禁在塑料管上套丝连接。熔接三通或弯头等有安装方向的管件时，按图纸要求注意其方向，提前在管材和管件上做好标识，保证安装角度正确，加热后保证无旋转地把管段插入到所标识深度，调正调直时，不使管材和管件旋转，保持管材与轴线垂直，使其处于同一轴线上。3）水压试验：管道安装结束后，必须进行水压试验，以确认其熔接状态是否良好，否则严禁进行管道隐蔽安装。 步骤如下： （1）将试压管道末端封堵，缓慢注水，同时将管道内气体排出。充满水后，进行水密封检查。 （2）加压采用手动泵缓慢升压，升压时间不得小于10分钟。 （3）升至规定试验压力（一般为1.0Mpa以上）后，停止加压。稳定一小时，观察接头部位是否有漏水现象。 （4） 稳压后，补压至规定的试验压力值，15分钟内的压力下降不超过0.05Mpa为合格。 排水U-PVC管安装横支管段管道安装需待卫生间第一层防水及保护层施工完毕并接到移交单后方可进行。施工时尽量避免管段直接头，三通和弯头等管件接口处确保管端切口平齐，切口面与管段垂直，并对切口进行清洁、打毛处理以确保粘接紧密。粘接时涂胶先涂承口，后涂插口，涂抹承口时，要由里向外均匀适量，涂抹胶粘剂后在20秒内完成粘接，粘接后的管道静置至接口固化，待接头牢固后方可继续施工。安装完毕后，将各管口封堵，避免掉入杂物。待全部接口达到粘接强度后做灌（满）水试验，通球试验，试验时请监理工程师监督验收，并认真做好试验记录，整理好施工资料，签字，存档。3、管道试压给水、中水、采暖供回水管道进行水压试验。给水系统低层工作压力为0.3MPa，高层工作压力为0.5MPa；中水系统低层工作压力为0.3MPa，高层工作压力为0.5MPa；户内采暖系统工作压力为0.4MPa。各系统试验压力为工作压力的1.5倍。试压水源：试压水源为工程临时用水，利用每层临时用水点提供试压水源。为确保管道一次性试压成功，现场成立试压组。把管道系统分成若干段，分段分区单独试压，可分以下几个阶段：1）楼层水平管试压；2）干管、立管及阀部件完成后试压；3）系统全部完成后整体试压。试压一般项目1）管道在隐蔽前做好单项水压试验。系统安装完后进行综合水压试验；2）试压前要先封好盲板，认真检查管路是否连接正确，有无管内堵死现象；3）管路上的各种阀门在安装前应拆开清洗，检查阀柄是否灵活，并经试压不漏后方可安装；4）管道试压将打压泵设在管网底部并从底部缓慢注水，待最高点放气阀出水，确认管道中无空气时关闭放气阀，升压至试验压力，持续规定时间，观察其压力降在允许范围内，再将压力降至工作压力，检查管道以及各接口、阀门有无渗漏，如无渗透漏时为合格，试压合格后将水泄净。5）压力管道试压设备采用电动打压泵或手动打压泵，试压用的压力表不少于2只，精度不应低于1.5级，量程应为试验压力值的1.52倍；6）试压时设多人进行巡回检查，严防跑水、冒水现象。4、排水系统管道试验（灌水、通球）埋地或隐蔽的排水管道在隐蔽前必须做灌水试验，其灌水高度不低于底层卫生器具的上边缘或底层地面高度，满水15分钟水面下降后，再灌满观察5分钟，管道及接口无渗漏为合格。排水主立管及水平干管管道均做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100。通球试验顺序从上而下进行，以不堵为合格。胶球从排水立管顶端投入，注入一定水量于管内，使球能顺利流出至室外排水井内为合格。通球过程如遇堵塞，查明位置进行疏通，直到通球无阻为止。5、冲洗给水、热水、中水、采暖供回水管道进行冲洗。在系统试压合格后，交付使用前进行冲洗试验，冲洗使用有压生活用水进行冲洗，流速不小于1.5m/s，直至水中不带泥沙、铁屑等杂质，且出口处水的颜色、透明度与入口处水的颜色基本一致时方为合格。冲洗步骤1）管路分段进行冲洗。冲洗进水口及排水口选择适当位置，冲洗顺序按先地下后地上，室内部分按主干管、干管、支管的顺序进行，并能保证将管道系统内的杂物冲洗干净；2）清洗前将管路上的滤网、温度计、止回阀等阻碍污物通过的部件拆下，同时对管道支架、吊架进行检查，必要时采取加固措施；3）向管路内注满水保持系统内一定压力；4）清洗合格后再装上拆下的部件。6、通水室内给水系统、地漏及地面清扫口及室内排水系统要分系统（区、段）进行通水试验。室内给水系统，按设计要求同时开放的最大数量的配水点是否全部达到额定流量。室内排水系统，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。7、消毒给水管道的消毒用每升水中含20-30mg的游离氯的水灌满进行消毒，含氯水在其中留置24小时，再用饮用水冲洗，并经卫生检疫部门取样检验合格后方可使用。8、泄水试压后泄水关系到电气安全、成品保护、冬季防冻和地下室干燥问题，必须加以重视。各系统泄水根据情况，于首层设阀门或三通，试压后，地上部分于阀门或三通处装临时管线，排至室外排水沟。五、成品保护措施1、直埋暗管隐蔽后，在墙面或地面标明暗管的位置和走向，严禁在管上冲击或有压钉等尖锐物体；塑料管道不得作为拉攀、吊架等使用。2、管材和管配件须存放在通风良好的库房和简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米。搬运管材和管配件时，要小心轻放，避免油污，与尖锐物品碰撞和抛、摔、拖等。3、专业施工队伍必须派专人看管自己的成品，以防损坏，返工，延误工期，造成不必要的浪费。土建专业施工完毕后，尽可能封闭卫生间门，以防明露于地上的管段损坏，如不能封闭要将明露管段加以保护并张贴标识。4、土建专业必须的材料运输通道等部位，管道部位砌水泥台用木板等材料覆盖好，以防踩坏、压坏。土建专业覆盖完毕的管道区域要做明显标识。六、安全文明环境施工措施1进行施工现场的人员，必须戴安全帽，高空作业、临边危险部位施工必须拴安全带，距离地面三米以上作业要设安全网或其它防护设施。2各种机械要完好，不准带病运转，不准超负荷使用，机械设备的危险部位要有安全防护装置，并定期检修。3架设临时用电线必须符合用电安全距离的规定，线路必须绝缘良好，电动机机要做到一机一闸，遇到临时停电或停工时要拉闸断电。电闸箱要上盖加锁，有严密的防雨措施，严禁用其它金属代替熔断丝。4电器设备必须保护接零、重复接地，手持电动工具要设漏电保护器。5搭设脚手架、井字架、挑架等，所用材料和搭设方法必须符合安全要求，搭设完毕要经过施工负责人验收合格后方能使用，拆除时，需要设警戒或围栏，由上而下，顺序进行，拆除物料不得往下投掷，拆除的拉圾要及时清除。6在建筑工程的电梯口、楼梯口、预留洞口、通道口和施工现场的洞、坑、沟等危险处，要有防护设施或明显的示警标志。7施工现场不准许准穿硬底和带钉易滑的鞋靴或拖鞋，禁止攀登脚手架、井、门字架和非乘人垂直运输机械上下。8施工现场及工房内禁止携带家属小孩，私自生火做饭和使用电炉、电老虎；严禁乱拉乱接电线，保证安全用电。七、质量标准:施工质量必须符合下述验收标准1、符合构长城杯验收标准；2、建筑给排水及采暖工程施工质量验收规范 GB50242-2002收集于网络，如有侵权请联系管理员删除
