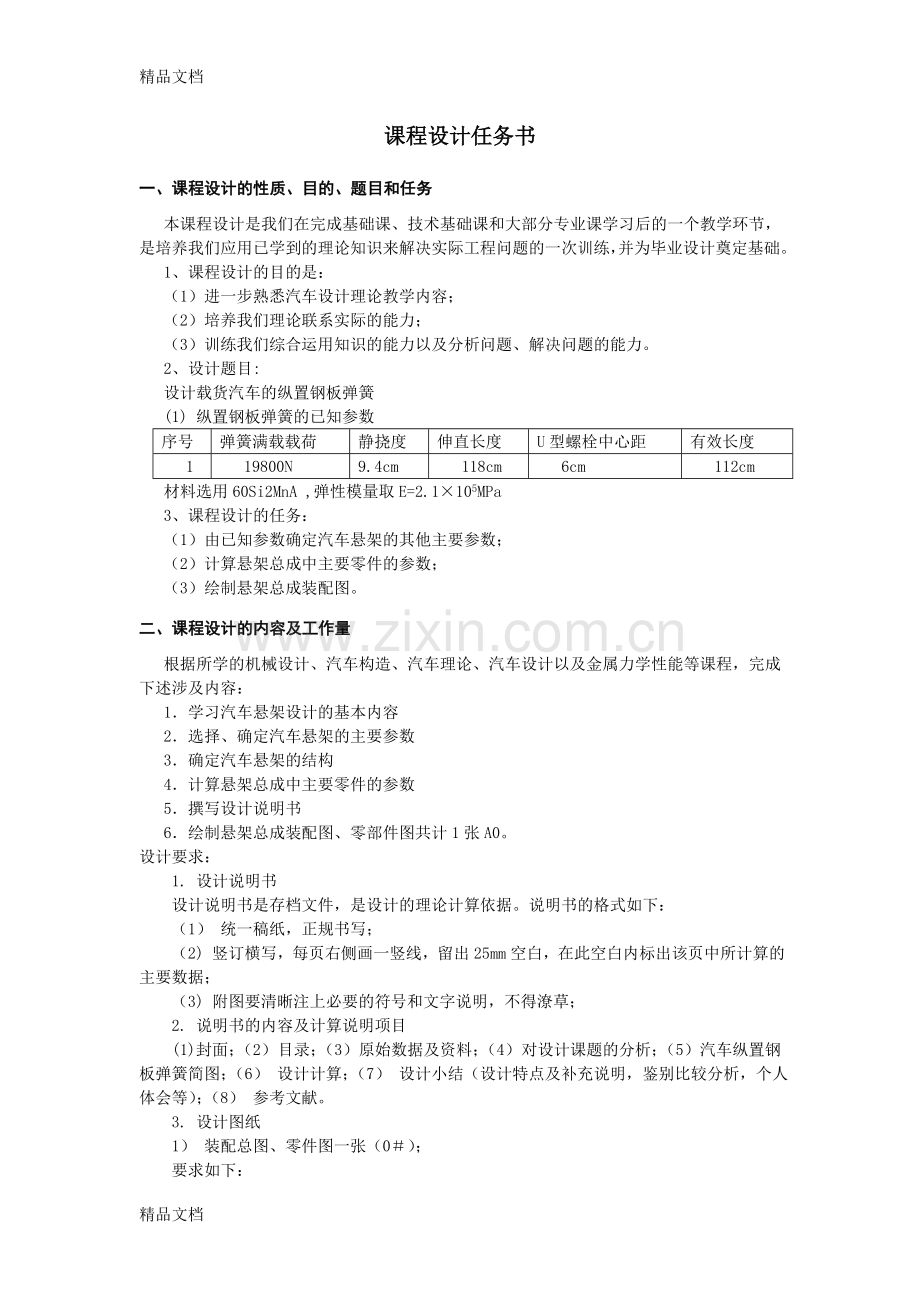

精品文档汽车设计钢板弹簧课程设计专业：车辆工程教师：R老师姓名：XXXXXX学号：200XYYYY2012 年 7 月 3 日课程设计任务书一、课程设计的性质、目的、题目和任务本课程设计是我们在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养我们应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。1、课程设计的目的是：（1）进一步熟悉汽车设计理论教学内容；（2）培养我们理论联系实际的能力；（3）训练我们综合运用知识的能力以及分析问题、解决问题的能力。2、设计题目:设计载货汽车的纵置钢板弹簧(1) 纵置钢板弹簧的已知参数序号弹簧满载载荷静挠度伸直长度U型螺栓中心距有效长度119800N9.4cm118cm6cm112cm材料选用60Si2MnA ,弹性模量取E=2.1105MPa3、课程设计的任务：（1）由已知参数确定汽车悬架的其他主要参数；（2）计算悬架总成中主要零件的参数；（3）绘制悬架总成装配图。二、课程设计的内容及工作量根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容： 1学习汽车悬架设计的基本内容2选择、确定汽车悬架的主要参数3确定汽车悬架的结构4计算悬架总成中主要零件的参数5撰写设计说明书6绘制悬架总成装配图、零部件图共计1张A0。设计要求：1. 设计说明书设计说明书是存档文件，是设计的理论计算依据。说明书的格式如下：（1） 统一稿纸，正规书写；（2) 竖订横写，每页右侧画一竖线，留出25mm空白，在此空白内标出该页中所计算的主要数据；（3) 附图要清晰注上必要的符号和文字说明，不得潦草；2. 说明书的内容及计算说明项目(1)封面；（2） 目录；（3）原始数据及资料；（4） 对设计课题的分析；（5）汽车纵置钢板弹簧简图；（6） 设计计算；（7） 设计小结（设计特点及补充说明，鉴别比较分析，个人体会等）；（8） 参考文献。3. 设计图纸1） 装配总图、零件图一张（0）；要求如下：a. 图面清晰，比例正确；b. 尺寸及其标注方法正确；c. 视图、剖视图完整正确；d. 注出必要的技术条件。4.设计对象（悬架）所选用的弹簧材料必须符合国标GB1222-84，并尽量用优选系列；所设计的板簧应符合JB523-85,JB4040-85。计算过程与步骤一、 钢板弹簧片数取为10，确定其宽度b的计算：1.钢板断面宽度b的确定有关钢板弹簧 的刚度、强度等，可按等截面简支梁的计算公式计算，但需引入挠度增大系数加以修正。因此，可根据修正后的简支梁公式计算钢板弹簧所需要的总惯性矩。对于对称钢板弹簧：式中，s为U形螺栓中心距（mm）；k为考虑U形螺栓夹紧弹簧后的无效长度系数（如刚性夹紧，取k=0.5，挠性夹紧，取k=0）；c为钢板弹簧垂直刚度（N/mm），；为挠度增大系数（先确定与主片等长的重叠片数，再估计一个总片数,求得，然后用初定）E为材料的弹性模量。， 其中， ，取，则，将其代入求得；=；初取，取b=8=52.8mm.片宽b对汽车性能的影响：1.增大片宽，能增加卷耳强度，但当车身受侧向力作用倾斜时，弹簧的扭曲应力增大。 2.前悬架用宽的弹簧片，会影响转向轮的最大转角。片宽选取过窄，又得增加片数，从而增加片间的摩擦弹簧的总厚 3.推荐片宽与片厚的比值b/在610范围内选取。本设计中取b=60mm2.钢板弹簧片厚h的选择根据得：；片厚h选择的要求：1）.增加片厚h，可以减少片数n 2）.钢板弹簧各片厚度可能有相同和不同两种情况，希望尽可能采用前者但因为主片工作条件恶劣，为了加强主片及卷耳，也常将主片加厚，其余各片厚度稍薄。此时，要求一副钢板弹簧的厚度不宜超过三组。 3.）为使各片寿命接近又要求最厚片与最薄片厚度之比应小于1.5。4.）钢板断面尺寸b和h应符合国产型材规格尺寸。 查表确定b和h的值，使其符合国产型材规格尺寸，又因为的厚度一般不超过9.5mm，故取b=70mm , h=9mm。钢板弹簧图如下：零件图（左），装配图（右）3.钢板断面形状 钢板断面形状 矩形断面结构简单，制造容易，变截面少片钢板弹簧多采用矩 形断面结构 4.叶片的端部结构叶片的端部可以按其形状和加工方式分为矩形（片端切角）、椭圆形（片端压延）和片端压延切断四种。其中矩形为制造成本最低的一种（由于对片端部作任何加工）。本设计中采用矩形端部结构。5.钢板弹簧片数n 片数n少些有利于制造和装配，并可以降低片间的干摩擦，改善汽车行驶平顺性。但片数少了将使钢板弹簧与等强度梁的差别增大，材料利用率变坏。多片钢板弹簧一般片数在614片之间选取，重型货车可达20片。用变截面少片簧时，片数在14片之间选取。n=36.钢板弹簧端部的支承型式 以板簧端部的支承型式而言，可以大致分为卷耳和滑板两大类。滑板型式多见于两极式主副簧悬架中副簧的支承和平衡悬架中板簧的支承。卷耳根据其相对板簧上平面的位置可以分为上卷耳、平卷耳和下卷耳三类。本设计中采用上卷耳。7.吊耳及钢板弹簧销的结构 大多数板簧的支承方式为一端采用固定的卷耳，另一端采用摆动的吊耳。摆动吊耳的结构可以用C形、叉形以及分体式等。弹簧销的支承、润滑可用螺纹式、自润滑式、滑动轴承、橡胶支承或者将板簧支承在橡胶座内。自润滑式多用于轿车及轻型载货汽车，具有不必加润滑脂及噪声小的优点。本设计中采用自润滑式弹簧销结构。8.少片弹簧 少片弹簧在轻型车和轿车上得到越来越多的应用。其特点是叶片由等长、等宽、变截面的13片叶片组成。利用变厚断面来保持等强度特性，并比多片弹簧减少2040的质量。片间放有减摩作用的塑料垫片，或做成只在端部接触以减少片间摩擦。如图4.2所示单片变截面弹簧的端部段和中间夹紧部分段是厚度为和的等截面形，段为变厚截面。 段厚度可按抛物线形或线性变化。图4.2二、确定各片钢板长度：钢板弹簧长度L是指弹簧伸直后两卷耳中心之间的距离,在总布置可能的条件下，应尽可能将钢板弹簧取长些。在下列范围内选用钢板弹簧的长度： 轿车：L=（0.400.55）轴距； 货车:前悬架：L=（0.260.35）轴距； 后悬架：L=（0.350.45）轴距。应尽可能将钢板弹簧取长些,原因如下：1,增加钢板弹簧长度L能显著降低弹簧应力，提高使用寿命降低弹簧刚度，改善汽车平顺性。2,在垂直刚度c给定的条件下，又能明显增加钢板弹簧的纵向角刚度。3,刚板弹簧的纵向角刚度系指钢板弹簧产生单位纵向转角时，作用到钢板弹簧上的纵向力矩值。4,增大钢板弹簧纵向角刚度的同时，能减少车轮扭转力矩所引起的弹簧变形。本设计中L=0.3573300mm=1180mm 设主簧片长为，按钢板叠放顺序他们的长度依次、，则由于=，且各簧片等厚，其长度成等差数列，即，。其中，将代入得，则各板长度为：=1180mm、=1180mm、=、=、=、=、=、=、=、=。三、钢板弹簧刚度验算：，其中；其中，装配刚度时X=9a，代入数据可求得装配刚度c=217;检验刚度时X=,代入数据可求得检验刚度c=192.四、总成自由状态下的弧高：图4.3(1) 钢板弹簧总成在自由状态下的弧高钢板弹簧各片装配后，在预压缩和U形螺栓夹紧前，其主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差（如图4.3），称为钢板弹簧总成在自由状态下的弧高用下式计算：式中，为静挠度；为满载弧高；为钢板弹簧总成用U形螺栓夹紧后引起的弧高变化. ,s为U形螺栓中心距；L为钢板弹簧主片长度。钢板弹簧总成在自由状态下的曲率半径. ,取 ，将代入求得123.5mm;钢板弹簧总成在自由状态下的曲率半径=1409.2mm.然后由求出各钢板在装配总成中的弧高，其值如下：、。五、钢板弹簧各片自由状态下曲率半径的确定：因钢板弹簧各片在自由状态下和装配后的曲率半径不同，装配后各片产生预应力，其值确定了自由状态下的曲率半径。各片自由状态下做成不同曲率半径的目的是：使各片厚度相同的钢板弹簧装配后能很好地贴紧，减少主片工作应力，使各片寿命接近。矩形断面钢板弹簧装配前各片曲率半径由下式确定式中，为第i片弹簧自由状态下的曲率半径（mm）；为钢板弹簧总成在自由状态下的曲率半径（mm）；为各片弹簧的预应力（）；E为材料弹性模量（），取；为第i片的弹簧厚度（mm）。在已知钢板弹簧总成自由状态下曲率半径和各片弹簧预加应力的条件下，计算出各片弹簧自由状态下的曲率半径。选取各片弹簧预应力时，要求做到：装配前各片弹簧片间间隙相差不大，且装配后各片能很好贴和；为保证主片及其相邻的长片有足够的使用寿命，应适当降低主片及与其相邻的长片的应力。这此，选取各片预应力时，可分为下列两种情况：对于片厚相同的钢板弹簧，各片预应力值不宜选取过大；对于片厚不相同的钢板弹簧，厚片预应力可取大些。推荐主片在根部的工作应力与预应力叠加后的合成应力在300-350N/mm2内选取。1-4片长片叠加负的预应力，短片叠加正的预应力。预应力从长片到短片由负值逐渐递增至正值。取主片的预应力，最短片的预应力为，由于是矩形叶片，且其厚度相等，故由式得，按依次增大的规律，分配各预应力如下：、。又由求得各片自由状态下的曲率如下：、。六、各片弹簧的弧高，将各数据代入求得弧高为：、。七、钢板弹簧总成弧高的核算：附件（二）：=+4WWW。google。com。cn。 大学生政策 2004年3月23日从而解出R;据上述部分的分析可见，我校学生就达4000多人。附近还有两所学校，和一些居民楼。随着生活水平的逐渐提高，家长给孩子的零用钱也越来越多，人们对美的要求也越来越高，特别是大学生。他们总希望自己的无论是衣服还是首饰都希望与众不同，能穿出自己的个性。但在我们美丽的校园里缺少自己的个性和琳琅满目的饰品，所以我们的小饰品店存在的竞争力主要是南桥或是市区的。这给我们小组的创业项目提供了一个很好的市场机会。.3www。oh/ov。com/teach/student/shougong/参考文献与网址：八、钢板弹簧卷耳内径的确定：取路面附着系数，则的最大值为,取许用应力，则。将代入上式求得。（三）大学生购买消费DIY手工艺品的特点分析设计总结手工艺品，它运用不同的材料，通过不同的方式，经过自己亲手动手制作。看着自己亲自完成的作品时，感觉很不同哦。不论是01年的丝带编织风铃，02年的管织幸运星，03年的十字绣，04年的星座手链，还是今年风靡一时的针织围巾等这些手工艺品都是陪伴女生长大的象征。为此，这些多样化的作品制作对我们这一创业项目的今后的操作具有很大的启发作用。根据以上计算结果，钢板弹簧各项参数如下表：据调查，大学生对此类消费的态度是：手工艺制品消费比“负债”消费更得人心。参数图1-4大学生购买手工艺制品目的二、资料网址：钢板序号长度（mm）宽度（mm）厚度（mm）预应力（MPa）自由曲率（mm）自由弧高（mm）总成曲率（mm）总成弧高（mm）1号1180709-8016001091409.2123.52号1180-501523114123.53号3170/3-30147595994号2800/3014097777.35号8101013885958.26号2060/32013684341.87号1690/32513592928.18号1320/33013491817.29号950/33513399.48.910号580/34013233.53.3这次设计系统性复习了一遍以前所学科目，虽然未必见得学而时习之，有所得益，但在遍寻资料和最终对资料进行整改过程中，或多或少把许多知识点理论跟实践进行了一定的有机结合。相对于这一次面对设计一筹莫展不知该如何下手的窘况，将来面对毕业设计应该会显得从容许多。设计参考资料1 王望予 汽车设计（第4版） 机械工业出版社 20012 陈家瑞 汽车构造（第2版） 人民交通出版社 19973 余志生 汽车理论（第4版） 机械工业出版社 19964机械设计手册第3卷 化学工业出版社 20025汽车工程手册设计篇 人民交通出版社 20016弹簧设计手册 机械工业出版社 1996 指导教师(签字)： 日期2012年7月3日精品文档
