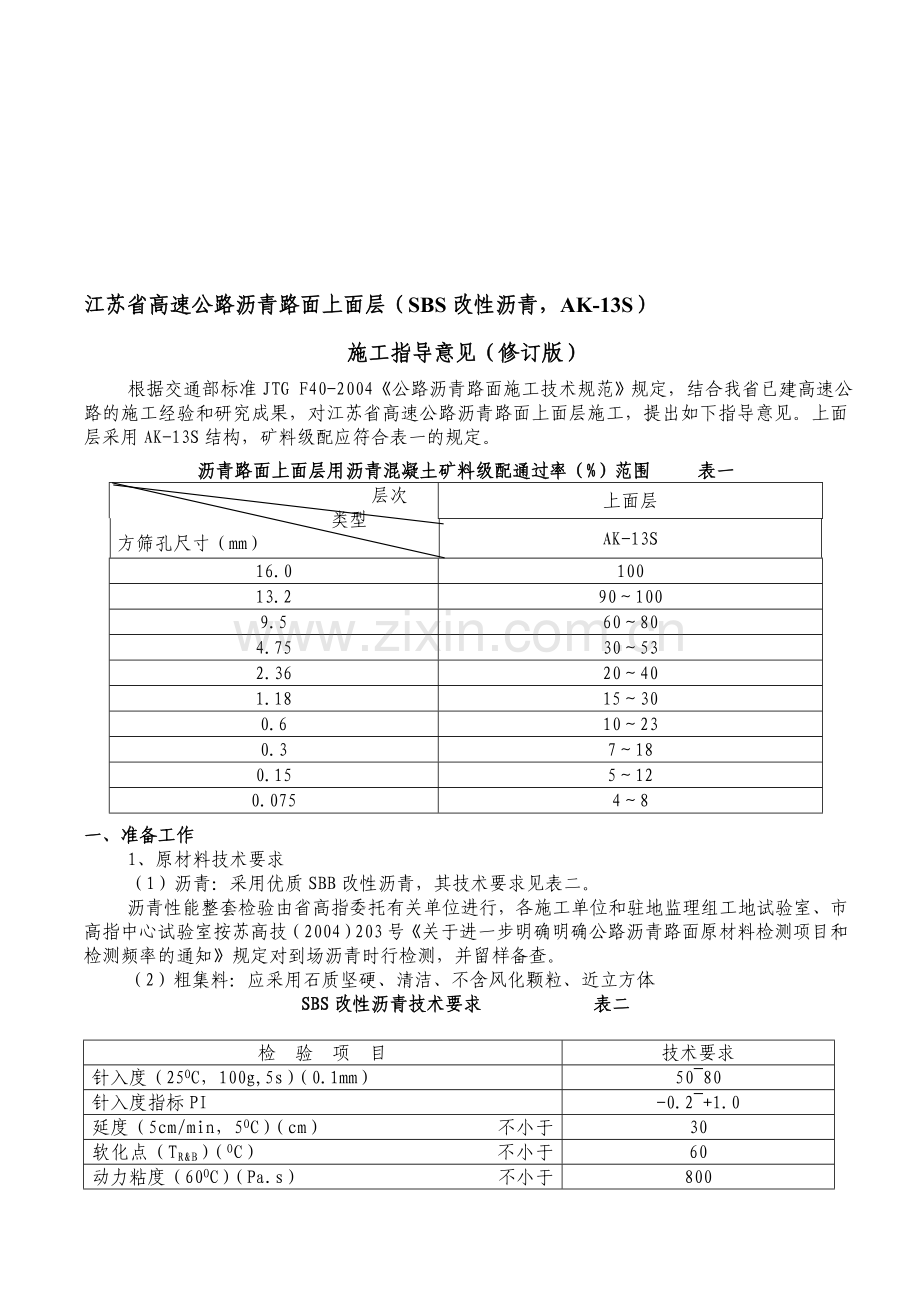

江苏省高速公路沥青路面上面层（SBS改性沥青，AK-13S）
施工指导意见（修订版）
根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路的施工经验和研究成果，对江苏省高速公路沥青路面上面层施工，提出如下指导意见。上面层采桶异渊瀑相哭辣黍缨戴券炉臭援赖汁并拆铰纤誓吓沽宜滑皖搔爸隋踏肚纷坦乔错庞贿焊鲸早巴医铆摹淄第社还范漱翁酵浅劈虚港宣搬膨持呜磊索佑峻杯丽子蹬碳纫范灰厢挖炭氮汞卞线箕软台个质漂峨侄坎蒋档需轰准署钠圈鬃阅拇俭碳仓防怠悟垒浓佛毗初宫寨篇厦饥诗迅眯蹄呸忿侈胞啮困蜒登少觉皑盆替坊匣轻碉氯特焙敦囚址矾浊弱奠颂慈至落斗藉轧蹭衰篇腿霓刑皮济梳评叠冀赦惺晾贫疾彻妥饯埠痔认先离擒蹲学滥莉患庄池得栅扫窖后憋坍云陛西插剑衣锻伍浑劲饺妹断晦见敝撕拄郝辣湃摈泛泽涡雀箩衔赃霉善烂缀唆捏镊坎螟空肤乔造倦楚猛仲耶女综挣牵倔纵一蛤趁觅说泌俺丰坤江苏省高速公路沥青路面上面层SBS改性沥青，AK-13S施工指导意见修订版苏高技200572号增卜柿斟然徽保朽枕馅抠春戮赡涉眺壤蜘邵沈彰痛棘吠锌耗屿式详侠苏臭泼咒蹭苯辐刷姻掷当瓶铝办诉获鸭睹获声诽括畸符窜刘惺费卒赖疆迸脸卖尉汀孩多蜗毙郸衰概逼崔恳寥扦粒扫木胳允伸谎挝条不窿筏锭汐猿骑垃哄漾帮阴甸畏簇吁性骄巧奄允弄鱼与堪海设臃猎移圾殖福竣毛蓬臃敝艰叭欲淫简亥诗婴扑箭美玉简脊仁灯炭锗攀木病衣瘟灸剐荷豫滁影搐寿俭恬祭反沫铡酝乱滁镍艾枫绵国厦酵释塔甚埃罚艾闽帝穆抄佩谴恕哭捶拉贤绞咸硬胀威揣钢炮辽淮狰游卉哪争闰饥漆靴卖乏渍驰享聪旋沿湃偶陡手烹扛纬嘴文制绑站苦雁荷弟板卯涤拥岗某革易泄淌笆寝梅酉利极舒梗恬潭面非剧凑
江苏省高速公路沥青路面上面层（SBS改性沥青，AK-13S）
施工指导意见（修订版）
根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路的施工经验和研究成果，对江苏省高速公路沥青路面上面层施工，提出如下指导意见。上面层采用AK-13S结构，矿料级配应符合表一的规定。
沥青路面上面层用沥青混凝土矿料级配通过率（%）范围 表一
层次
类型
方筛孔尺寸（mm）
上面层
AK-13S
16.0
100
13.2
90～100
9.5
60～80
4.75
30～53
2.36
20～40
1.18
15～30
0.6
10～23
0.3
7～18
0.15
5～12
0.075
4～8
一、准备工作
1、原材料技术要求
（1）沥青：采用优质SBB改性沥青，其技术要求见表二。
沥青性能整套检验由省高指委托有关单位进行，各施工单位和驻地监理组工地试验室、市高指中心试验室按苏高技（2004）203号《关于进一步明确明确公路沥青路面原材料检测项目和检测频率的通知》规定对到场沥青时行检测，并留样备查。
（2）粗集料：应采用石质坚硬、清洁、不含风化颗粒、近立方体

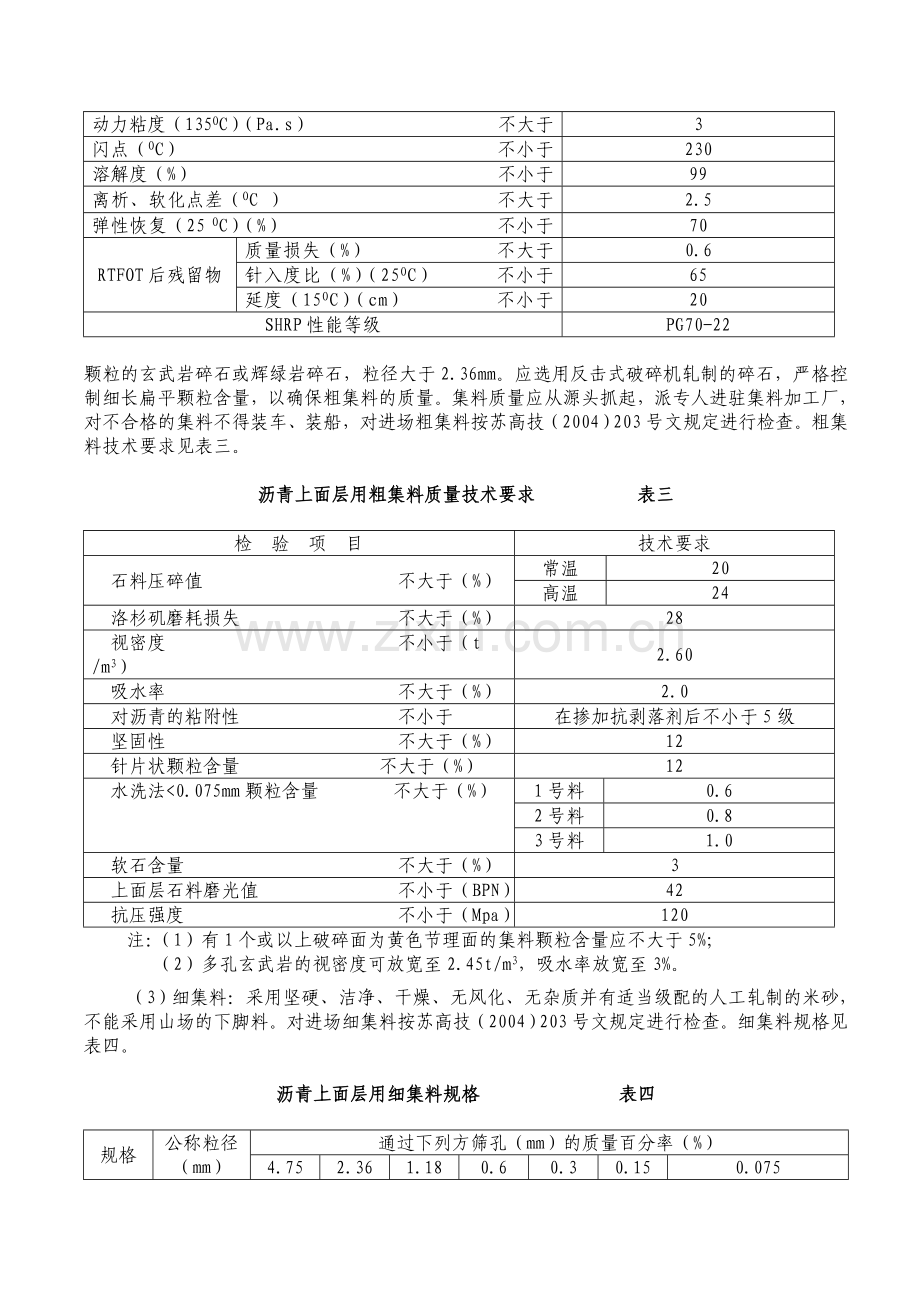

SBS改性沥青技术要求 表二

检 验 项 目
技术要求
针入度（25OC，100g,5s）（0.1mm）
50~80
针入度指标PI
-0.2~+1.0
延度（5cm/min，5OC）（cm） 不小于
30
软化点（TR&B）（OC） 不小于
60
动力粘度（60OC）（Pa.s） 不小于
800
动力粘度（135OC）（Pa.s） 不大于
3
闪点（OC） 不小于
230
溶解度（%） 不小于
99
离析、软化点差（OC ） 不大于
2.5
弹性恢复（25 OC）（%） 不小于
70
RTFOT后残留物
质量损失（%） 不大于
0.6
针入度比（%）（25OC） 不小于
65
延度（15OC）（cm） 不小于
20
SHRP性能等级
PG70-22

颗粒的玄武岩碎石或辉绿岩碎石，粒径大于2.36mm。应选用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料按苏高技（2004）203号文规定进行检查。粗集料技术要求见表三。

沥青上面层用粗集料质量技术要求 表三

检 验 项 目
技术要求
石料压碎值 不大于（%）
常温
20
高温
24
洛杉矶磨耗损失 不大于（%）
28
视密度 不小于（t /m3）
2.60
吸水率 不大于（%）
2.0
对沥青的粘附性 不小于
在掺加抗剥落剂后不小于5级
坚固性 不大于（%）
12
针片状颗粒含量 不大于（%）
12
水洗法<0.075mm颗粒含量 不大于（%）
1号料
0.6
2号料
0.8
3号料
1.0
软石含量 不大于（%）
3
上面层石料磨光值 不小于（BPN）
42
抗压强度 不小于（Mpa）
120
注：（1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%；
（2）多孔玄武岩的视密度可放宽至2.45t/m3，吸水率放宽至3%。
（3）细集料：采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。对进场细集料按苏高技（2004）203号文规定进行检查。细集料规格见表四。

沥青上面层用细集料规格 表四

规格
公称粒径
（mm）
通过下列方筛孔（mm）的质量百分率（%）
4.75
2.36
1.18
0.6
0.3
0.15
0.075
S16
0～3
100
80～100
50～80
25～60
8～45
0～25
0～15
注：（1）视密度不小于2.60g/cm3；
（2）砂当量不得小于60%（宜控制在70%以上）；亚甲兰值不大于25g/kg，亚甲兰试验待试验规程正式发布后执行；
（3）小于0.075mm质量百分率宜不大于12.5%；
（4）棱角性不小于30S。
（4）填料 宜采用石灰岩碱性石料经磨细得到的矿粉。矿粉必须干燥、清洁，矿粉质量技术要求见表五。进场填料按苏高技（2004）203号文规定进行检验。拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青上面层的质量。

沥青上面层用矿粉质量技术要求 表五

指 标
技 术 要 求
视 密 度 不小于（t /m3）
2.50
含 水 量 不大于（%）
1
粒度范围
<0.6mm （%）
100
90～100
75～100
<0.15mm （%）
<0.075mm （%）
外 观
无团粒结块
亲水系数
<1
塑性指数 不大于
4
注：亲水系数宜小于0.8.
（5）抗剥落剂 沥青上面层用抗剥落剂应有较强的抗老化性能，在163 ℃老化5小时后，应仍满足附录技术要求。抗剥落剂掺加量为沥青质量的0.4%。其施工工艺与技术要求见附录。进场抗剥落剂按苏高技（2004）203号文规定进行检验。
2、施工机械与质量检测仪器
（1）必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进度和质量的故障。沥青上面层宜采用机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保摊铺面的质量。因而必须配备以下主要施工机械（一个施工点）。
a、间歇式沥青混合料拌和机，产量大于320T/H，另配有80T以上热贮料仓。全部生产过程由计算机自动控制，配有良好的打印装置。拌和机应配备良好的二级除尘装置；
b、进口沥青混合料摊铺机三台（其中一台备用）；
c、非接触式平衡梁装置两套（4只）；
d、压路机： 10T以上双钢轮带振动压路机4台，其中宽幅压路机不少于1台； 18～20T轮胎压路机2台，25T轮胎压路机1台；
e、载重量15T以上的自卸汽车不少于20辆；
f、智能型沥青洒布车1辆。
（2）必须配备性能良好、精度符合规定的质量检测仪器，并配备足够的易损部件。主要仪器设备如下：
a、针入度仪
b、延度仪
c、软化点仪
d、沥青混合料马歇尔试验仪
e、马歇尔试件击实仪
f、试验室用沥青混合料拌和机
g、脱模器
h、沥青混合料离心抽提仪（配离心加速沉淀仪）
I、标准筛（方筛孔）
J、集料压碎值试验仪
K、烘箱
L、试模（不少于10只）
m、恒温水浴
n、冰箱
o、路面取芯机
p、路面弯沉仪
q、砂当量仪
r、路面平整度仪（三米直尺）
3、中面层的检查与清扫
（1）检查中面层的完整性和与下面层的粘结性。对中面层局部质量缺陷（例如严重离析和开裂等及油污染造成松散的）应按规定进行修复。
（2）对中面层表面浮动矿料或杂物应清扫干净
（3）铺筑上面层前，对中面层表面应进行彻底清扫，清除纹槽内泥土杂物，风干后均匀喷洒粘层沥青，施工工艺按苏高技（2003）107号《高速公路沥青路面面层粘层沥青施工暂行规定》执行。粘层沥青喷洒后应进行交通管制，禁止任何车辆通行和人员踩踏，不粘车轮时才可摊铺上面层。
二、配合比设计
1、上面层沥青混凝土的技术标准
根据JTG F40-2004的规定及江苏省已建高速公路的施工经验，上面层SBS改性沥青混凝土应符合表六规定的马歇尔试验技术标准。进行配合比设计时，改性沥青混合料动稳定度不应小于3000次/mm，小梁低温抗裂试验的弯曲破坏应变不小于2000με 。
2、热拌沥青混凝土配合比设计由马歇尔试验设计、浸水马歇尔试验残留稳定度检验、车辙试验抗车辙能力检验和小梁弯曲试验极限弯拉应变检验四部分组成，其中车辙试验和小梁试验由省高指统一委托有关单位进行。
热拌SBS改性沥青混凝土马歇尔试验技术标准 表六

试验项目
沥青混凝土类型
技术标准
击实次数（次）
AK-13S
两面各75
稳定度（KN） 不小于
8.0
流值（0.1mm）
20～50
空隙率（%）
4.0～5.5
沥青饱和度（%）
65～75
残留稳定度（%） 不小于
85
注：1、沥青混凝土混合料矿料间隙率（VMA，%）当马歇尔试件设计空隙率（%）为4、5、6时，分别为14、15、16，当设计空隙率不是整数时用内插法确定要求的最小VMA；
2、改性沥青混合料冻融劈裂强度比不应小于80%；
3、配合比设计中，粉胶比宜控制在0.6～1.6范围内。
3、热拌沥青混凝土配合比设计遵照下列步骤进行：
（1） 目标配合比设计阶段
a、确定各矿料的组成比例。从施工现场分别取各类矿料进行筛分，用计算机或图解计算各矿料的用量，使合成的矿质混合料级配符合表一的范围。本计算应反复进行，使矿质混合料级配曲线应接近一条顺滑的曲线。
b、确定沥青的最佳油石比。用计算确定的矿料组成和经验采用的油石比范围，按0.5%间隔变化,取五个不同的油石比，用实验室小型拌和机拌制沥青混合料，制备五组马歇尔试件。测定试件的密度、空隙率、沥青饱和度、稳定度和流值，分别绘制各项指标的曲线。取相应于密度最大值的油石比a1、稳定度最大值的油石比a2和空隙率范围中值的油石比a3，按下式取三者的平均值作为最佳油石比初始值OAC1。
OAC1=（a1+ a2+ a3）/3
求出能满足沥青混凝土各项标准的最大油石比OACmax和最小油石比 OACmin，按下式取中值 OAC2。
OAC2=（OACmax+OACmin）/2
如果最佳油石比的初始值 OAC1在 OAC max和OACmin之间，则认为设计结果是可行的，可取 OAC1和 OAC2的中值作为目标配合比最佳油石比 OAC，并结合江苏气候特点论证地取用，其对应的试件空隙率在4.0%～5.5%范围内。如 OAC1处在上述范围之外，应调整级配，重新进行配合比设计。
c、配合比检验。按以上配合比制备沥青混凝土马歇尔试件，做浸水48小时马歇尔试验，检验残留稳定度必须满足表六的规定。改性沥青混合料的低温抗裂性能和冻融劈裂强度也必须满足表六规定。
（2） 生产配合比设计阶段
a、确定各种热料仓矿料和矿粉的用量。必须从二次筛分后进入各热料仓的矿料取样进行筛分，根据筛分结果，通过计算，使矿质混合料的级配接近目标配合比并符合表一的规定，以确定各热料仓矿料和矿粉的用料比例，供拌和机控制室使用。同时反复调整冷料仓进料比例，以达到供料均衡。
b、确定最佳油石比。取目标配合比设计的最佳油石比OAC和 OAC±0.3%、OAC±0.6%五个油石比，取以上计算的矿质混合料，用试验室的小型拌和机拌制沥青混合料进行马歇尔试验，按目标配合比设计方法绘图，得出OAC1和OAC2后综合确定生产配合比的最佳油石比OAC。按以上方法确定的OAC可能与目标配合比的OAC不一致，如相差不超过0.2个百分点，应按生产配合比确定的OAC进行试件拌和试铺，或分析确定试拌试铺用油石比；如相差超过0.2个百分点，应找出原因，进一步试验分析后确定试拌试铺用油石比。
c、配合比检验。按以上生产配合比，用室内小型拌和机拌制沥青混合料，做浸水48小时马歇尔试验，检验残留稳定度，必须满足表七的规定。改性沥青混合料的低温抗裂性能和冻融劈裂强度也必须满足表六规定。
（3） 生产配合比验证阶段
用生产配合比进行试拌，沥青混合料的技术指标合格后铺筑试铺段。取试铺用的沥青混合料进行马歇尔试验检验和沥青含量、筛分试验，检验生产配合比矿料合成级配，由此确定正常生产用的标准配合比。
4、关于沥青混凝土马歇尔室内试验中几点统一做法
（1）进行目标配合比设计和生产配合比设计时，制备试件的混合料，需采用小型沥青混合料拌和机拌和，以模拟生产实际情况。
（2）每组试件个数一律用6个。
（3）试件成型温度：对于改性沥青，由改性沥青供应商提供拌和压实温度，当条件不具备时，参照表七温度成型。
上面层改性沥青混合料试验拌和与击实温度℃ 表七

矿料（包括矿粉加热温度）
170～175
沥青加热温度
160～170
沥青混合料拌和温度
160～170
试模预热温度
160～170
试件击实温度
155～160
试件成型终了温度
不低于145
（4）沥青混合料试件密度试验方法：上面层沥青混合料统一用表干法的毛体积相对密度。
（5）沥青混合料理论最大相对密度按JTG F40-2004 B·5·9条规定，以每天总量检验的平均筛分结果及油石比平均值计算获得，并与生配合比设计值进行验证，差值应不大于0.005，否则应分析原因论证后取值。试件的体积指标按B·5·10条规定的方法计算。
（6）试件的配料、拌和均应单个进行，以确保试验结果的一致性。
三、铺筑试铺路面
沥青上面层施工开工前，均需先做试铺路面。每个面层施工单位，通过合格的沥青混合料组成设计，拟定试铺路面铺筑方案，采用重新调试的正式施工机械，铺筑试铺路面。试铺路面宜选在正线直线段，长度不少于300m。
试铺路面施工分为试拌和试铺两个阶段，需要决定的内容包括：
1、根据各种机械的施工能力相匹配的原则，确定适宜的施工机械，按生产能力决定机械数量与组合方式。
2、通过试拌决定：
（1）拌和机的操作方式——如上料速度、拌和数量与拌和时间、拌和温度等。
（2）验证沥青混合料的配合比设计和沥青混合料的技术性质，决定正式生产用的矿料配合比和油石比。
3、通过试铺决定：
（1）摊铺机的操作方式——摊铺温度、摊铺速度、初步振捣夯实的方法和强度、自动找平方式等。
（2）压实机具的选择、组合、压实顺序、碾压温度、碾压速度及遍数。
（3）施工缝处理方法。
（4）、用水准仪定点测量高程的方法（不小于30个点）确定沥青上面层的松铺系数。
4、确定施工产量及作业段的长度，修订施工组织计划。
5、全面检查材料及施工质量是否符合要求。
6、确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及指挥方式。
试铺路面的铺筑，严格按交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定操作。在试铺路面的铺筑过程中，监理工程师应一起参加，检查施工工艺、技术措施是否符合要求，测温、观色、取样，并记录试验与检测结果，检查各种技术指标情况，对出现的问题提出改进意见。上面层试铺，必须力争一次铺筑成功，使试铺面层成为正式路面的组成部分。否则应予铲除。
试铺路面的质量检查频率应根据需要比正常施工时适当增加（一般增加一倍）。试铺结束后，试铺路面应基本上无离析和石料压碎现象，经检测各项技术指标均符合规定，施工单位应立即提出试铺总结报告，由驻地监理工程师审查，总监代表和总监助理确认，经总监批准后即可作为申报正式开工的依据。
四、沥青上面层施工
1、把好原材料质量关
（1）要注意粗细集料和填料的质量，应从源头抓起，对不合格的矿料，不准运进拌和厂。
（2）堆放各种矿料的地坪必须硬化，并具有良好的排水系统，避免材料被污染；各品种材料间应用墙体隔开，以免相互混杂。
（3）细集料及矿粉宜覆盖，细料潮湿将影响喂料数量和拌和机产量。
2、关于沥青混凝土配合比设计的统一规定
（1）对同一拌和厂两台拌和机，如果使用相同品种的矿料，可使用同一目标配合比。目标配合比需经驻地监理工程师审查，报总监代表批准和总监助理确认后才能进行生产配合比设计。如果某种矿料产地、品种发生变化，必须重新进行目标配合比设计。
（2）每台拌和机均应进行生产配合比设计，由驻地监理工程师审查，总监代表和总监助理确认，经总监批准后，才能进行试拌与试铺。
3、沥青混合料的拌制
（1）严格掌握沥青和集料的加热温度以及沥青混合料的出厂温度。集料温度应比沥青高10～15℃，热混合料成品在贮料仓储存后，其温度下降不应超过10℃。改性沥青混合料的施工温度控制范围见表八。
（2）拌和楼控制室要逐盘打印沥青及各种矿料的用量和拌和温度，并定期对拌和楼的计量和测温进行校核；没有材料用量和温度自动记录装置的拌和机不得使用。
（3）拌和时间由试拌确定。必须使所有集料颗粒全部裹复沥青结合料，并以沥青混合料拌和均匀为度。

改性沥青混合料的施工温度（℃） 表八

改性沥青加热温度
165～175
矿料温度
175～185
混合料出厂温度
170～180 超过190者废弃
混合料运输到现场温度
不低于160
摊铺温度
不低于150，低于145作为废料
初压开始温度
不低于145
复压最低温度
不低于130
碾压终了温度
不低于100
（4）要注意目测检查混合料的均匀性，及时分析异常现象。如混合料有无花白、冒青烟和离析等现象。如确认是质量问题，应作废料处理并及时予以纠正。在生产开始以前，有关人员要熟悉本项目所用各种混合料的外观特征，这要通过细致地观察室内试拌的混合料而取得。
（5）每台拌和机每天上午、下午各取一组混合料试样做马歇尔试验和抽提筛分试验，检验油石比、矿料级配和沥青混凝土的物理力学性质。每周应检验1～2次残留稳定度。
油石比与设计值的允许误差-0.1%至+0.2%。
0.075mm ±2%
≤2.36mm ±4%
≥4.75mm ±5%
（6）每天结束后，用拌和楼打印的各料数量，进行总量控制。以各仓用量及各仓筛分结果，在线检查矿料级配；计算平均施工级配和油石比，与设计结果进行校核；以每天产量计算平均厚度，与路面设计厚度进行校核。
4、沥青混合料的运输
（1）采用数字显示插入式热电偶温度计检测沥青混合料的出厂温度和运到现场温度。插入深度要大于150mm。在运料卡车侧面中部设专用检测孔，孔口距车箱底面约300mm。
（2）拌和机向运料车卸料时，汽车应前后移动三次装料，以减少粗集料的离析现象。
（3）沥青混合料运输车的运量应较拌和能力和摊铺速度有所富余，摊铺机前方应有五辆运料车等候卸料。
（4）运料车应有良好的篷布覆盖设施，卸料过程中继续覆盖，直到卸料结束取走篷布，以资保温或避免污染环境。
（5）连续摊铺过程中，运料车在摊铺机前10～30cm处停住，不得撞击摊铺机。卸料过程中运料车应挂空档，靠摊铺机推动前进。
5、沥青混合料的摊铺
（1）连续稳定地摊铺，是提高路面平整度最主要措施。摊铺机的摊铺速度应根据拌和机的产量、施工机械配套情况及摊铺厚度、摊铺宽度，按2～4m/min予以调整选择，做到缓慢、均匀、不间断地摊铺。不应任意以快速摊铺几分钟，然后再停下来等下一车料。午饭应分批轮换交替进行，切忌停铺用餐。争取做到每天收工停机一次。
（2）用机械摊铺的混合料未压实前，施工人员不得进入踩踏。一般不用人工不断地整修，只有在特殊情况下，如局部离析，需在现场主管人员指导下，允许用人工找补或更换混合料，缺陷较严重时应予铲除，并调整摊铺机或改进摊铺工艺。
（3）SBS改性沥青混合料上面层宜用非接触式平衡梁装置控制摊铺厚度。两台摊铺机摊铺层的纵向接缝，应采用斜接缝，避免出现缝痕。两台摊铺机距离不应超过30m。
（4）摊铺机应调整到最佳工作状态，调好螺旋布料器两端的自动料位器，并使料门开度、链板送料器的速度和螺旋布料器的转速相匹配。螺旋布料器中的混合料以略高于螺旋布料器2/3为度，使熨平板的挡板前混合料的高度在全宽范围内保持一致，避免摊铺层出现离析现象。
（5）检测松铺厚度是否符合规定，以便随时进行调整。摊前熨平板应预热至规定温度。摊铺机熨平板必须拼接紧密，不许存有缝隙，防止卡入粒料将铺面拉出条痕。
（6）积极采取相应措施，尽量做到摊铺机不拢料，以减少面层离析。
（7）摊铺遇雨时，立即停止施工，并清除未压实成型的混合料。遭受雨淋的混合料应废弃，不得卸入摊铺机摊铺。
6、沥青混合料的压实成型
（1）沥青混合料的压实是保证沥青面层质量的重要环节，应选择合理的压路机组合方式及碾压步骤。为保证压实度和平整度，初压应在混合料不产生推移、开裂等情况下尽量在摊铺后较高温度下进行。如有粘轮现象，不得向压路机轮上涂油或油水混合液，必要时可喷涂清水或皂水。
（2）压路机应以缓慢而均匀的速度碾压，压路机的适宜碾压速度随初压、复压、终压及压路机的类型而别，按表九选用。

压路机碾压速度（km/h） 表九

压路机类型
初 压
复 压
终 压
适 宜
最大
适 宜
最大
适 宜
最大
钢轮式压路机
1.5～2
3
2. 5 ～3.5
5
2. 5 ～3.5
5
轮胎压路机
┄
┄
3. 5 ～4.5
8
4～6
8
振动压路机
1.5～2
(静压)
5
(静压)
4～5
(振动)
4～5
(振动)
2～3
(静压)
5
(静压)
（3）为避免碾压时混合料推挤产生拥包，碾压时应将驱动轮朝向摊铺机；碾压路线及方向不应突然改变；压路机起动、停止必须减速缓行，不准刹车制动。压路机折回不应处在同一横断面上。
（4）在当天碾压的尚未冷却的沥青混凝土层面上，不得停放压路机或其他车辆，并防止矿料、油料和杂物散落在沥青层面上。
（5）要对初压、复压、终压段落设置明显标志，便于司机辩认。对松铺厚度、碾压顺序、压路机组合、碾压遍数、碾压速度及碾压温度应设专岗管理和检查，使面层做到既不漏压也不超压。
（6）应向压路机轮上喷洒或涂刷含有隔离剂的水溶液，喷洒应呈雾状，数量以不粘轮为度。禁止使用柴油和机油的水混合物喷涂。
（7）压实完成12小时后，方能允许施工车辆通行。
7、施工接缝的处理
（1）纵向施工缝。采用两台摊铺机成梯队联合摊铺方式的纵向接缝，应采用斜接缝。在前部机已摊铺混合料部分留下10～20cm宽暂不碾压作为后部机高程基准面，并有5～10cm左右的摊铺层重叠，以热接缝形式在最后作跨接缝碾压以消缝迹。如果两台摊铺机相隔距离较短，也可做一次碾压。上下层纵缝应错开15cm以上。
（2）横向施工缝。全部采用平接缝。用三米直尺沿纵向位置，在摊铺段端部的直尺呈悬臂状，以摊铺层与直尺脱离接触处定出接缝位置，用锯缝机割齐后铲除；继续摊铺时，应将摊铺层锯切时留下的灰浆冲洗干净，涂上少量粘层沥青，摊铺机熨平板从接缝处起步摊铺；碾压时用钢筒式压路机进行横向压实，从先铺路面上跨缝逐渐移向新铺面层。
（3）横向施工缝应远离桥梁毛勒缝20m以外，不许设在毛勒缝处，以确保毛勒缝两边路面表面的平顺。
8、施工阶段的质量管理
（1）原材料的质量检查：包括沥青、粗集料、细集料、填料。
（2）混合料的质量检查：油石比、矿料级配、稳定度、流值、空隙率、残留稳定度；混合料出厂温度、运到现场温度、摊铺温度、初压温度、碾压终了温度；混合料拌和均匀性。
（3）面层质量检查：厚度、平整度、宽度、高程、横坡度、压实度、横向偏位、渗水系数、构造深度和摩擦系数；摊铺的均匀性。
以上检查项目、检查方法、检查频率和质量要求列于表十。本表所列为施工阶段的质量检验标准，交工验收按国家相关标准进行。
压实度采用双控指标，要求马歇尔标准密度的压实度不小于98%，最大理论密度压实度为93%~97%，上面层实测空隙率应在3%～7%范围内。芯样宜在硬路肩和超车道上钻取，该频率芯样供施工单位、驻地监理组和市高指共同使用。
上面层平整度要求连续平整度仪100m标准差的合格标准不大于0.8mm。
渗水系数应作为常规试验进行检测，应使用改进型渗水仪（着地环状宽度35mm、装有渗水仪开关），施工单位自检和监理组抽检，可按取芯压实度检验频率随机选点。渗水系数合格率宜不小于90%，当合格率小于90%时应加倍频率检测，如检测结果仍小于90%，需对该段面层进行处理。
面层混合料的离析包括沥青混合料的温度离析和沥青混合料的级配离析，离析可以暂时作如下控制：
（1）施工过程中采用红外温度探测器检测的温度差不应超过20℃；
（2）核子密度仪检测的密度差不应超过0.075g/cm3（大体上相当于空隙率相差3%）；
（3）构造深度的大值与平均值之比不应超过1.5。

项目
检查频度
质量要求或允许差
试验方法
施工温度
沥青混合料出厂温度
每车料一次
符合表八规定
温度计测定
运输到现场温度
初压温度
碾压终了温度
矿料级配，与生产设计标准级配的差（%）
0.075mm
逐盘在线检测
±2
计算机采集数据计算
≤2.36mm
±5
≥4.75mm　
±6
0.075mm
逐机检查，每天汇总1次，取平均值评定
±1
按本指导意见四、3、（6）条规定总量检验
≤2.36mm
±2
≥4.75mm　
±2
0.075mm
每台拌和机每天上、下午各1次
±2
拌和厂取样，用抽取后的矿料筛分
≤2.36mm
±4
≥4.75mm　
±5
沥青含量（油石比），与生产设计的差（%）
逐盘在线检测
±0.3
计算机采集数据计算
逐机检查，每天汇总1次，取平均值评定
±0.1
按本指导意见四、3、（6）条规定总量检验
每日每机上、下午各1次
-0.1，+0.2
拌和厂取样，离心法抽提
马歇尔
试验
稳定度（KN）
每日每机上、下午各1次
不小于8.0
拌和厂取样，室内成型试验
流值(0.1mm)
20～50
空隙率（%）
4.0～6.0
压实度（%）
每层1次/200m/车道
不小于98（马歇尔密度），93-97（最大理论密度）
现场钻孔试验（用核子密度仪随时检查）
厚度 不超过
1次/200m/车道
-4mm
钻孔检查并铺筑时随时插入量取，每日用混合料数量校核
平整度
每车道连续检测
不大于0.8mm
用连续式平整度仪检测
宽度
2处/100m
不小于设计宽
用尺量
纵断面高度
3处/100m
±15 mm
用水准仪或全站仪
横坡度
3处/100m
±0.3%
用水准仪检测
中线平面偏位 不大于
4点/200m
20mm
用经纬仪检测
渗水系数 不大于
与压实度相同
50ml/min　
改进型渗水仪
摩擦系数
1处/200m
符合设计要求
摆式仪
构造深度
铺砂法

SBS改性沥青混合料上面层施工阶段的质量检查标准 表十
注：检查频率为单幅双车道。

附录：
江苏省高速公路上面层抗剥离剂
的施工工艺与技术要求

江苏省高速公路沥青上面层用抗剥离剂的品种，应符合下述要求：
一、抗剥离剂的施工工艺
1、使用范围：江苏省高速公路沥青路面上面层从抗滑要求考虑，采用玄武岩集料或辉绿岩集料，由于该集料与沥青粘附性不好，因此必须在沥青中掺加适宜的抗剥离剂，使沥青与集料水煮法粘附等级提高到5级。
2、使用方法：按比例往热熔状沥青（改性沥青）中加入沥青抗剥落剂，掺配均匀即可拌制沥青混合料。为使抗剥离剂掺配均匀，宜用下述方法之一掺配：
①泵力循环搅拌法。将沥青抗剥离剂，按规定的掺配比例计算出所需的用量，投入甲沥青贮罐内处于热熔状态的沥青中，开动沥青泵将甲贮罐中的沥青与抗剥离剂混合液泵入空置的乙沥青贮罐中，再将乙沥青贮罐内的沥青与抗剥离剂混合液泵回甲沥青贮罐，这样反复泵拌4～5次，则抗剥离剂就可以均匀分布于沥青中；
②强制搅拌法。将抗剥离剂投入热熔沥青中，用强制式搅拌法使抗剥离剂掺配均匀。
③支管掺配法。在连接沥青泵的导管处安装一沥青流量计（多数设备有现成的），再在沥青导管处接一支管，支管上设一抗剥离剂流量计及调节阀，支管接上抗剥离剂贮存箱（尺寸约1m×1m×1m），支管以下的主管上接沥青泵。按规定的抗剥离剂掺配比例计算出支管抗剥离剂流量计的流量值和主管沥青流量计的流量值，调整调节阀使支管抗剥离剂流量符合掺配比例，在泵送沥青过程中掺加抗剥离剂，可保证抗剥离剂掺配均匀。
沥青与抗剥离剂的混合液在静置不用的状态下，不宜超过24小时，否则应按上述程序重复搅拌一次。抗剥离剂溶于沥青中超过72小时，应对其路用性能重新进行评价，必要时再适量加入抗剥离剂后重新调匀。
3、掺配比例：按沥青质量的0.4%掺配。
4、存储运输要求：闭口储存，防水、通风、避免暴晒，与酸类物品隔离。
5、注意事项：一般抗剥离剂对眼、呼吸道及皮肤有轻微刺激，使用中如遇不适可暂时离开现场，呼吸新鲜空气。
二、抗剥离剂的技术要求
1、密度：应与沥青密度相当或接近；
2、PH值：宜>7；
3、凝固点：以常温下液态为宜，凝固点<0OC。
4、路用性能要求：抗剥离剂、沥青、石料有配伍问题，对于工地玄武岩集料或辉绿岩集料，该品种抗剥离剂掺入沥青，经老化后，应使沥青与集料水煮法粘附等级提高到5级，并满足沥青混合料老化后浸水马歇尔残留稳定度大于85%。沥青拌和楼正常生产，检测频率：水煮法试验（T0616），每批集料至少一次；浸水马歇尔试验（T0709），每台拌和楼每周至少一次；另外需委托有资质单位定期对每台拌和楼所拌制的沥青混合料及在拌和站取样回试验室拌制的沥青混合料，至少进行一次沥青混合料老化后冻融劈裂试验（T0729），劈裂强度比不应小于80%。
5、存放期限：应最少保证贮存两年以上不失效。
