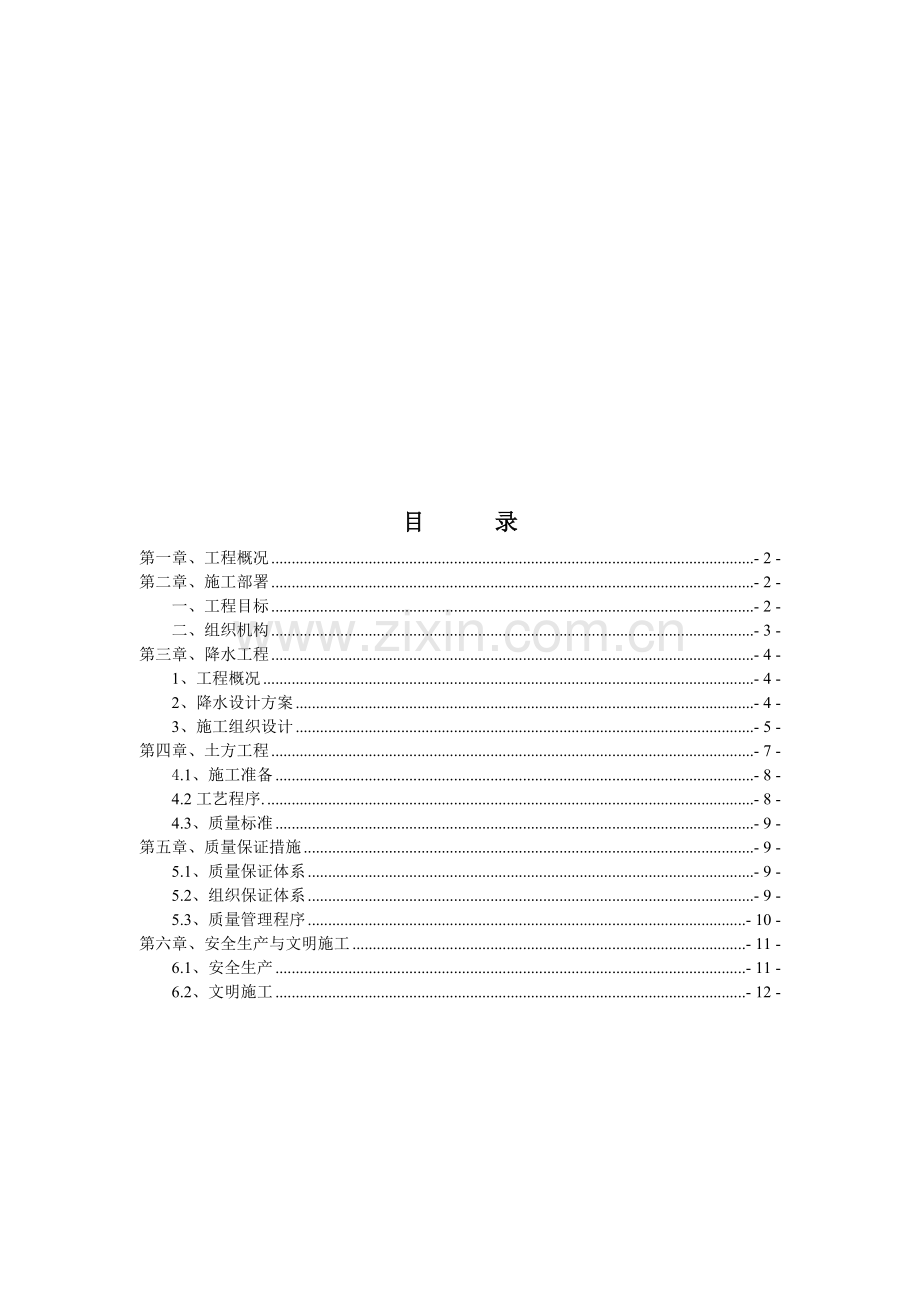

目 录
第一章、工程概况 - 2 -
第二章、施工部署 - 2 -
一、工程目标 - 2 -
二、组织机构 - 3 -
第三章、降水工程 - 4 -
1、工程概况 - 4 -
2、降水设计方案 - 4 -
3、施工组织设计 - 5 -
第四章、土方工程 - 7 -
4.1、施工准备 - 8 -
4.2工艺程序. - 8 -
4.3、质量标准 - 9 -
第五章、质量保证措施 - 9 -
5.1、质量保证体系 - 9 -
5.2、组织保证体系 - 9 -
5.3、质量管理程序 - 10 -
第六章、安全生产与文明施工 - 11 -
6.1、安全生产 - 11 -
6.2、文明施工 - 12 -

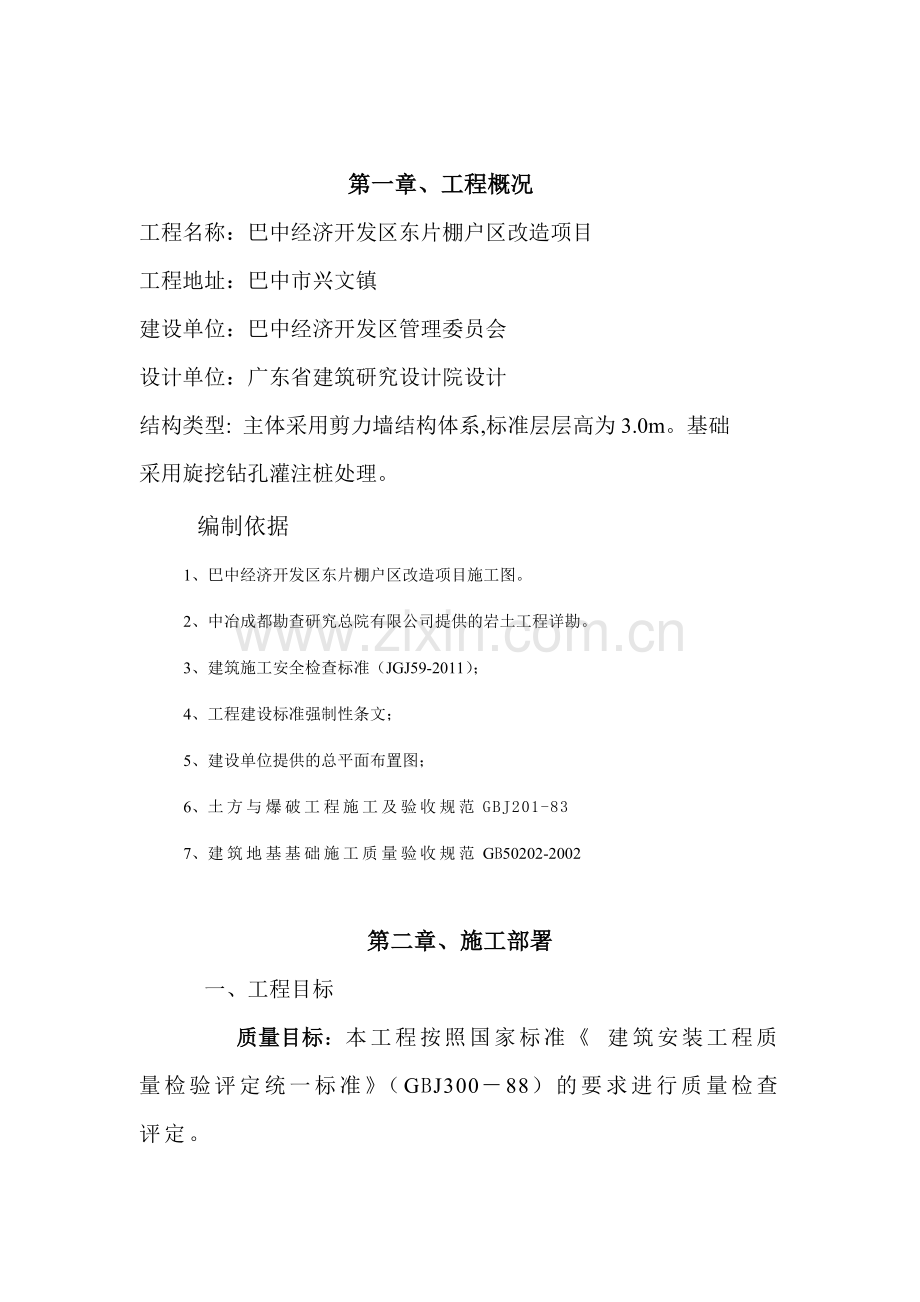

第一章、工程概况
工程名称：巴中经济开发区东片棚户区改造项目
工程地址：巴中市兴文镇
建设单位：巴中经济开发区管理委员会
设计单位：广东省建筑研究设计院设计
结构类型: 主体采用剪力墙结构体系,标准层层高为3.0m。基础 采用旋挖钻孔灌注桩处理。
编制依据
1、巴中经济开发区东片棚户区改造项目施工图。
2、中冶成都勘查研究总院有限公司提供的岩土工程详勘。
3、建筑施工安全检查标准（JGJ59-2011）；
4、工程建设标准强制性条文；
5、建设单位提供的总平面布置图；
6、土方与爆破工程施工及验收规范GBJ201-83
7、建筑地基基础施工质量验收规范GB50202-2002

第二章、施工部署
一、工程目标
质量目标：本工程按照国家标准《 建筑安装工程质量检验评定统一标准》（GBJ300－88）的要求进行质量检查评定。
安全文明施工目标：严格管理，落实责任，有条不紊，创巴中市安全文明施工样板工地。
管理目标：我们将充分利用我们在生产经营、技术管理中的各种优势，实行现代化管理，保证工程在管理、质量、文明，作风上均创出一流水平。

二、组织机构
1、本工程全面实行项目法施工，工程项目管理是以高效率地实现项目目标为目的,以项目经理负责制为核心,以项目合同和成本核算制为主要内容,并对工程项目进行全过程,全方位的计划、组织、协调、控制的管理制度。其宗旨是 “总部服务控制,项目授权管理,专业施工保障,社会协力合作”。工程实施中推行全面质量管理,严格按ISO9002标准体系运作。
2、项目经理部依据业主要求和公司对项目的规划和决策,具体制定和实施总体方针目标,包括工期、质量、安全等，公司对项目经理部进行方针目标考核。除公司对项目进行目标考核外，同时项目经理部还接受业主和社会各方的监督和检查，最终为项目实现目标管理提供保障。
3、按照公司项目管理组织条例,我公司将委派富有丰富施工经验的人员组成项目经理部。派驻的项目经理部在公司总部的控制和协调下进行本工程的施工管理。
4、项目经理部组织机构
经理部各职能部门的职能体系见附表
5、为规范本项目的管理工作，项目经理部将执行公司颁发的《项目管理手册》、《质量保证手册》、《CI工作手册》。

第三章、降水工程
1、工程概况
本工程9#、10#、17#、18#、19#、20#楼及车库地处低洼，中间有多个泥潭和地下水涌出，且四周均高于该地块。为保证基坑内建筑施工的正常进行，必须先做基坑降水排水疏干工作，使坑底保持无水的作业环境。
2、降水设计方案
2.1.施工方法
　　根据勘察报告，上层滞水和第下层潜水对本次施工有直接影响。上层滞水含水层渗透性差，不易降尽。下层含水层渗透均一，较容易抽降。
这种地层采用集水坑辅以排水沟的方法降水，较为理想。可结合我们以往成功的降水经验，根据实际含水量及积水的占地面积，按照现场实际坡度布置排水沟，排水沟将积水有组织的排入集水坑内，然后用抽水台班将积水统一排出，采用本方案进行施工降水非常便捷且经济实惠，能有效的排出场地内积水及浅层地下水。
2.2. 地下水不可预见性很强，如果浅层地下水量很大，影响基础及上部施工，再采取降水井辅助排水，该降水井在基础及下部构件浇筑完成后封死。
2.3.排水路线选择
根据现场具体情况确定集水坑位置，集水坑位置选择应避开基础及基础梁的位置，一遍施工。排水沟应布置0.002以上的坡度，已确保积水有效排出，尽量使排水沟通过场地内地表积水多的低洼处。
3、施工组织设计
3.1.施工准备
3.1.1.测量放线
　　测量放线依据现场红线桩为基准总成，±０.００标高采用精密测距仪（G112）和经纬仪，并根据集水坑、排水沟布置图放线定位。放线经复核后报监理部门确认方可进行施工。
3.1.2.施工用电
ａ.依据投入的机械设备用电功率统计，抽水期间最大功率为18千瓦。
3.1.3.挖集水坑及排水沟机械具体如下:
序号
设 备 名 称
规 格
单 位
数 量
1
履带式挖掘机

台
2
2
污水泵

套
16(备用3台)
3

3.1.4.人员组织安排
ａ.降水处组织机构
主任

技术员 现场负责人

安全负责人 挖集水坑队负责人

ｂ.劳动力安排
工种
管理人员
电工
机械工
降水工
人数
1
1
2
4

ｃ.职责
工 种
职 责
主任
负责现场降水总协调，排水分包队伍的管理，质量的控制和验收。
技术员
负责施工方案的编制。
现场负责人
负责降水分包队伍的现场管理和质量的控制。
降水队负责人
负责安排降水作业，管理降水队日常工作。
机械工、降水工
负责现场降水设备安装、维护，更换坏泵。
电工
负责电箱、水泵接线，现场临电、电箱的维护。
3.2.施工工艺
坑位放样～作集水坑、排水沟放样～作排水沟、试抽～正常抽水
3.2.1.施工步骤
3.2.2..测量放线，定好坑位及沟位，按施工图放出坑的中心点。
3.2.3.以定好的坑位点为中心，按施工图确定排水沟方向。
3.2.4.成坑完毕后，立即对集水坑壁进行处理及加固
3.2.5.在潜水泵出水口处绑上胶管，沉淀潜水泵至坑底0.5米 处。
3.2.6.安装抽水控制线路。
3.2.7.试抽水。
3.2.8.检修漏水主管、翻转、不出水的水泵组。
3.2.9.二次抽水，检修水泵无漏水、反转等现象为止。
3.2.10.正式抽水。
3.2.11.测定每个集水坑初始水位、流量。
3.2.12.日常监控。

3.3、监测与控制

3.3.1.正常出水规律为“先大后小，先混后清”。为防范抽水带走土层中的细颗粒。在降水时要随时注意抽出的地下水是否有浑浊现象。抽出的水中泥沙含量过大会增加周围的沉降。
3.3.2.降水必然会形成降水漏斗，从而造成周围地面的沉降，建立地基沉降系统观测网，定期进行水位和沉降观测。以便及时了解沉降对周围环境的影响，如果沉降较大应及时采取补救措施。
3.3.3.观测周围建筑物的沉降，请测量分公司协助作出沉降观测。

第四章、土方工程

4.1、施工准备
4.1.1机械设备见下表
设备名称
设备型号
数量
挖土机
350
5台
自卸车
17吨
4台

4.1.2 设备能力分析
整夜作业，平均每车每夜出土40方，4台车共计160方。根
据现场场地情况及扰民，民扰处理情况，夜间施工可能性估测，平均每天完成土方量计120方。
根据实际情况可调整机械力量以便确保工期。
4.1.3现场准备
①现场出入口放置钢筋网片；
②出口搭设拍土架子；
③平整场地，清除障碍；
④做好夜间照明准备；
⑤ 测量员每日挖土前用白灰放出开挖线，保证作业面宽度与标高。
4.2工艺程序.
4.2.1.集水坑土方由地面下挖到坑底，顺排水方向挖出排水沟。
4.2.2.桩间土及基础梁土石方开挖，机械分层挖除桩间土至设计基坑标高上300mm，采用人工清底至设计基坑标高位置。桩周围500mm范围内不得使用机械开挖，以避免机械振动及破坏原桩。桩周围500mm范围内采用人工清土方式。土方清理由内而外，挖掘机装土，自卸汽车配合外运。页岩层采用人工手持镐机破除岩石，桩基础500mm范围内应采用人工挖除页岩，挖掘机装车外运。
4.3、质量标准
4.3.1国家有关建筑施工规范（GBJ301－88）
4.3.2工程设计对土方的质量要求

第五章、质量保证措施
5.1、质量保证体系
我公司的质量方针是：用我们的承诺和智慧，雕塑时代的艺术品。在这一方针的指导下，根据ＩＳＯ－９００２质量标准的要求建立了文件化质量保证体系，体系有效运行并通过了中国质量管理协会质量保证中心的第三方认证。项目的质量活动是在该质量保证体系下按ＩＳＯ－９００２标准要求进行的。
5.2、组织保证体系
建立由项目经理领导，现场经理中间控制，的管理系统。

市质检站

甲方监理

项目经理

现场经理

经理部质检站

土方施工队长
降水施工队长
结构施工队长

工长专职质检员
工长专职质检员

生产班组
生产班组

5.3、质量管理程序
基本要素质量 工作质量
┏━━┯━━━━━━━━┓执行岗位责任制┌──────┐
┃人员│基本要素质量 ┠───────┤人员素质保证├┐
┃ │ ┃ └──────┘│
┠──┼────────┨技术资料保证 ┌──────┐│
┃材料│原材、半成品检验┠───────┤原材质量保证├┤┌──┐
┃ │ ┃ └──────┘││产品│
┠──┼────────┨熟悉图纸 ┌──────┐││ │
┃操作│按工艺标准要求 ┠───────┤操作过程保证├┼┤质量│
┃ │ ┃ └──────┘││ │
┠──┼────────┨周检维修保养 ┌──────┐││保证│
┃机具│检测合格方可使用┠───────┤机具保证 ├┤└──┘
┃ │ ┃ └──────┘│
┠──┼────────┦实施中优化总结┌──────┐│
┃方案│经审批方可实施 ├───────┤方案保证 ├┘
┃ │ │ └──────┘

第六章、安全生产与文明施工
6.1、安全生产
6.1.1 现场要设健全的安全领导小组。
6.1.2全体人员应认真执行各工种的安全操作规程及有关规定。
6.1.3施工前，施工负责人要向操作人员作专项技术安全交底，关键部分要下作业指导书。
6.1.4施工人员进入现场要服从安全员的指挥和监督。
6.1.5施工人员进入现场要进行“三级”安全教育。
6.1.6每天班前五分钟，施工负责人必须作施工安全注意事项专项交底。
6.1.7现场电器设备要有漏电保护器，电缆应设可靠绝缘。
6.1.8各种机电设备均应设专人负责管理，电工持证上岗。
6.1.9现场用电设备必须实行三级供电，两级保护。
6.1.10夜间施工，工地应有足够照明。
6.1.11 土方施工机械和运输车辆在进场前进行彻底的检修和
保养，确保施工期间机械的正常运转。
6.1.12土方开挖后，按现场安全防护要求在基坑的周围搭设安全
保护栏杆，避免人员跌落坑中。
6.1.13施工时，挖掘机严禁碰撞原桩基础。

6.2、文明施工
6.2.1 所有土方运输车辆进入现场后禁止鸣笛,以减小噪音。
6.2.2所有施工人员应保持现场卫生，生产及生活垃圾均装入运
土车中带走，不得随处抛撒。
6.2.3为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土
架，指派专人负责将运土车上的土拍实，并在出口处铺垫湿草袋或钢筋网片。
6.2.4 项目经理部每天指派专人清扫运土车经过的路段。
