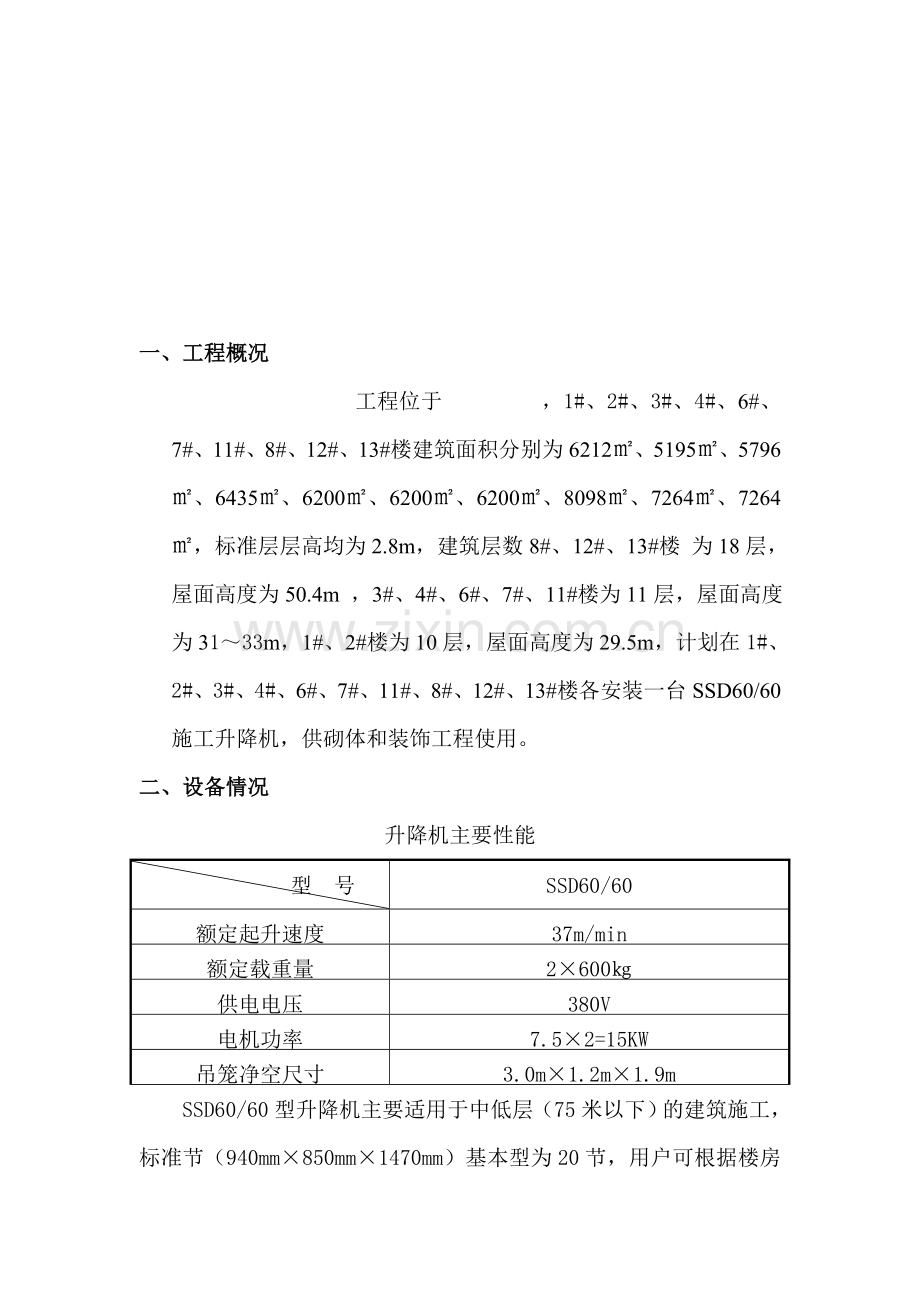

一、工程概况
工程位于 ，1#、2#、3#、4#、6#、7#、11#、8#、12#、13#楼建筑面积分别为6212㎡、5195㎡、5796㎡、6435㎡、6200㎡、6200㎡、6200㎡、8098㎡、7264㎡、7264㎡，标准层层高均为2.8m，建筑层数8#、12#、13#楼 为18层，屋面高度为50.4m ，3#、4#、6#、7#、11#楼为11层，屋面高度为31～33m，1#、2#楼为10层，屋面高度为29.5m，计划在1#、2#、3#、4#、6#、7#、11#、8#、12#、13#楼各安装一台SSD60/60施工升降机，供砌体和装饰工程使用。
二、设备情况
升降机主要性能
型 号
主要性能
SSD60/60
额定起升速度
37m/min
额定载重量
2×600㎏
供电电压
380V
电机功率
7.5×2=15KW
吊笼净空尺寸
3.0m×1.2m×1.9m
SSD60/60型升降机主要适用于中低层（75米以下）的建筑施工，标准节（940mm×850mm×1470mm）基本型为20节，用户可根据楼房高度确定所需的导轨架高度，井架高度（m）=最大工作高度（m）+6m。

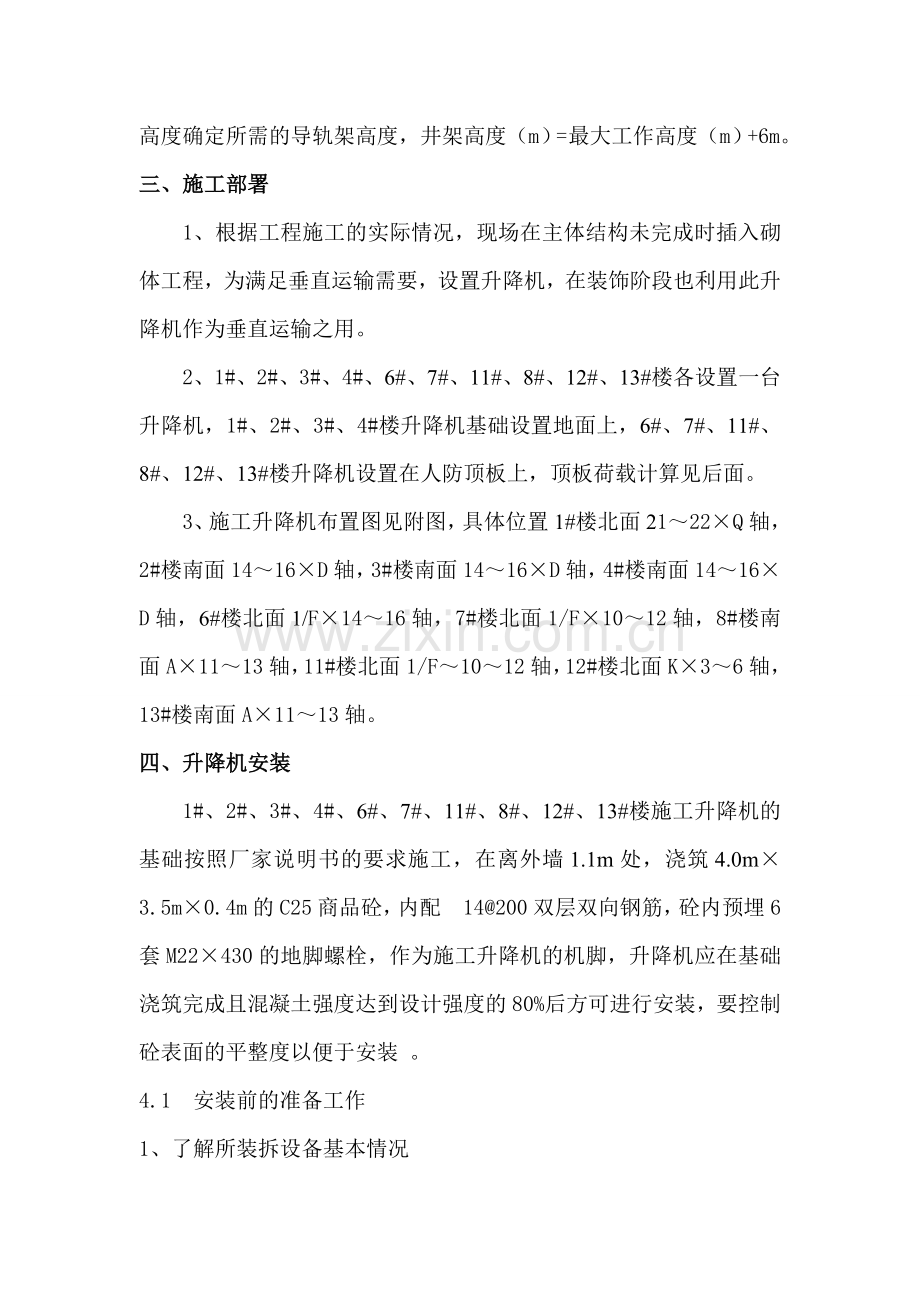

三、施工部署
1、根据工程施工的实际情况，现场在主体结构未完成时插入砌体工程，为满足垂直运输需要，设置升降机，在装饰阶段也利用此升降机作为垂直运输之用。
2、1#、2#、3#、4#、6#、7#、11#、8#、12#、13#楼各设置一台升降机，1#、2#、3#、4#楼升降机基础设置地面上，6#、7#、11#、8#、12#、13#楼升降机设置在人防顶板上，顶板荷载计算见后面。
3、施工升降机布置图见附图，具体位置1#楼北面21～22×Q轴，2#楼南面14～16×D轴，3#楼南面14～16×D轴，4#楼南面14～16×D轴，6#楼北面1/F×14～16轴，7#楼北面1/F×10～12轴，8#楼南面A×11～13轴，11#楼北面1/F～10～12轴，12#楼北面K×3～6轴，13#楼南面A×11～13轴。
四、升降机安装
1#、2#、3#、4#、6#、7#、11#、8#、12#、13#楼施工升降机的基础按照厂家说明书的要求施工，在离外墙1.1m处，浇筑4.0m×3.5m×0.4m的C25商品砼，内配14@200双层双向钢筋，砼内预埋6套M22×430的地脚螺栓，作为施工升降机的机脚，升降机应在基础浇筑完成且混凝土强度达到设计强度的80%后方可进行安装，要控制砼表面的平整度以便于安装 。
4.1 安装前的准备工作
1、了解所装拆设备基本情况
安装前必须把所安装设备的类型、性能、高度外形尺寸，机械状况及土建施工的使用情况了解清楚，对新型设备要组织安装人员学习装拆工艺。
2、勘察安装设备的现场及运输路线
根据设备具体情况，提前准备所需场地，清楚影响进场的空间障碍，设置专供安装设备使用的电源箱。
3、组织运输车辆、工艺车辆
运输车辆：尽可能使运输车辆不超长、宽、高，合理安排车次；
工艺车辆：采用汽车吊（10T）根据吊装部件的重量、高度、幅度确定，并向司机介绍现场情况和注意事项。
4、对安装设备的安全检查工作
A、对设备各机构、各部位、结构焊缝等仔细检查发现问题立即解决。
B、对安装人员所使用的工具、安全带、安全帽进行检查，不合格的要立即更换、修理。
5、安装人员组织及工作安排
根据设备情况，对安装人员进行安全技术交底、配备安装人员。
工 长：2名 、操作人员：10名、安装工：10名、电 工： 2名、 钳 工：2名
6、按所确定的附墙架与建筑物的连接方式准备，如固定件或预埋件。
4.2 安装注意事项
1、安装场地应清理平整，并用标志杆围起来，禁止非工作人员入内。
2、安装过程，应由专人负责，各工种明确分工，统一指挥。
3、设备运行时，安装人员的身体任何部位不能露出安全栏杆以外。
4、如果有人在附墙架、导轨架上工作时，绝对不准开动电缆，与电笼启动时，严禁进入外笼内。
5、吊笼上所有零部件，必须放置平稳，不得露出安全栏外。
6、利用吊杆安装时，不允许超载。
7、吊杆上有悬挂物时，不得开动吊笼。
8、安装人员按高空作业要求，佩带安全带、安全帽等防护用品。
9、操纵升降机时，必须使用外控操作盒，在吊笼顶部操作。
10、安装时，升降机必须按额定载荷装载，不准超载。
11、雷雨天、雪天或风速超过13m/s的恶劣天气不能进行安装作业。4.3 安装主要程序
制作基础—安装底架、外笼—基础节（另加一个标准节）—安装主机、对重—安装电缆、接通电源—安装下限位—安装导轨架附墙架—安装电缆保护架—安装天轮、钢丝绳—安装上限位—调试
4.4 外笼及吊笼安装（分体）
1、将基础底架置于基础之上，（包括外笼、及一基础节），将其调平（架体垂直度控制在1/1500以内）；并压紧地螺栓。
2、在基础节上在拼装一节标准节。
3、将吊笼内制动器松开，用起重设备将吊笼吊起吊入导轨架立柱，恢复制动器至制动状态。
4、外笼、吊笼安装完毕的要求。
A、里外门应开闭灵活。
B、齿轮与齿条侧隙应保证0.2-0.3mm。
C、导轮与齿条背面的间隙为0.5mm。
D、各个滚轮与标准节立管的间隙为0.5mm。
4.5 电缆与电气装置安装
1、电缆安装
A、配备专供升降机使用的电源箱。
B、供电源箱距升降机应在20米以内。
C、升降机结构、电机、电气设备的金属外壳应接地，接地电阻不大于4欧姆。
D、电缆应自由状态盘入电缆笼内，不得扭接和打扣。
E、第一个导向架装在高于电缆笼的1.5米处， 第二个导向架应与第一个导向架相距 3 米，其导向架相距 6米。要求导轨架垂直度公差在导轨架高度的1/1000以内。
4.6 吊杆安装
将吊杆的推力轴承加油滑脂后，将吊杆吊起用螺栓固定在吊笼顶部。
4.7 附墙架安装
1、在接高导轨架同时，应同步安装附墙架，附墙架间距应控制在9米以内。
2、附墙架允许最大水平倾角：±10°—15°之间。
4.8 天轮及钢丝绳安装
1、在导轨架接到要求高度后将天轮及钢丝绳吊至吊笼顶部。
2、将吊笼升至距导轨架顶端0.5米处，用吊杆吊起天轮与导轨顶部相连，用高强螺栓固定。
3、将导轨架、对重导轨校正后，将钢丝绳一端固定。
4、通过天轮，将钢丝绳下放与对重，不少于3个绳卡固接，应保证吊笼提升到最大高度后，对重离地面应大于0.5米。
4.9 对重安装
在外笼、吊笼就位后，应将对重安装就位。
1、安装对重缓冲弹簧。
2、将对重沿对重滑道吊入。
3、检查对重向导轮与滑道间隙为0.5 mm。
4.10 安全限位安装
1、里外笼门、吊笼顶部在出厂前已调试。
2、上行限位安装
A、上行限位开关碰铁安全距离不得小于1.8米。
B、上行极限开关碰铁位置装在上限位开关上方0.15米处。
3、下限位安装
A、下限位开关碰铁位置：应使吊笼触发限位开关后距缓冲弹簧0.1-0.2米处停车。
B、下行极限开关应保证吊笼未碰到缓冲弹簧前触发。
4.11 验收
1、按要求各部位加油润滑。
2、吊笼做上下运行试验各部限位灵敏度。
3、作坠落试验。
4、申请外检。
五、升降机基础
本工程1#、2#、3#、4#、6#、7#、8#、11#、12#、13#楼采用SS60/60型升降机。
1、1#、2#、3#、4#楼在基础安装前需要对地表土层向下开挖，土方向下开挖至老土层（约500㎜）后进行人工整平，然后采用C10砼浇筑垫层（垫层厚100㎜）。若在挖土的过程中，出现土质不密实的情况，继续向下开挖，挖至约1000㎜深度处，人工进行分层夯实、回填。
2、升降机基础为400㎜厚筏板基础，基础尺寸为4000㎜×3500㎜。筏板钢筋采用φ14@200双层双向钢筋网片，保护层厚度为30㎜，基础采用C25砼浇筑。筏板浇筑结束后基础砼加强养护，在浇筑结束一周后方能进行升降机的安装。在升降机基础钢筋绑扎完毕，浇筑砼前需要通知厂家进行地脚螺栓的预埋。（基础见附图）
3、6#、7#、8#、11#、12#、13#楼升降机需要设置在人防车库顶板上部，根据设计图纸验证受力情况：
荷载计算（按升降机安装高度80米时）
吊笼质量：2×460=920kg
对重质量：2×（520+84）=1208kg
导轨架质量：200+80×53=4440kg
附墙架质量：8×15.5=124kg
钢丝绳质量：6×0.42×252=635kg
围栏质量：270kg
曳引机质量：2×270=540kg
其它（电缆、紧固件、天梁、天轮等）：350kg
升降机总质量：8500kg
最大装载质量：2×600×1.25=1500kg（考虑超载时）
升降机总质量：F1=8500+1500=10000kg=98KN
基础质量：F2=3.5×4×0.4×2.5=14000kg=140KN
总荷载：F=98+140=238KN
考虑动载、自重误差及风载对基础的影响，取系数n=2.1
基础承载力设计值：F=238×2.1=499.8 KN
对人防顶板的压强=499.8KN÷（3.5m×4m）=35.7KN/m2
根据人防图纸施工说明人防顶板等效荷载标准值为50KN/ m2，即人防顶板能承受50KN/ m2值大于荷载设计最大值35.7KN/m2，所以满足要求。
六、升降机上料平台
1、升降机上料平台采用φ48钢管搭设，平台的立杆采用双立杆。平台钢管与外墙脚手架无任何连接。
2、上料平台搭设时每层都要设置连墙件，连墙件与结构采用刚性连接，以保证上料平台的稳定性。
3、上料平台侧面采用密网封闭，正面洞口处设置防护门。防护门采用φ12钢筋焊制，防护门高1800㎜，防护门钢筋上刷红白相间油漆。防护门向建筑内侧开放，防护门处应设置门栓，以保证防护门使用的安全。
4、上料平台每层均设置楼层标志牌，标志牌上部用红油漆标注层数。上料平台上部每层均满铺50㎜厚木板，木板用钢筋固定，用铁丝与平台绑扎牢固，严禁出现松动的木板以及探头板。
七、防护棚
每台升降机均需要设置防护棚，防护棚采用φ48钢管搭设，防护棚为6m×4m×3m（长×宽×高），防护棚侧面采用密目安全网进行封闭，顶部采用双层防护，两层高差300㎜，均满铺木板，采用8#铁丝绑扎牢固。

八、安全管理措施
1、升降机安拆人员必须了解升降机性能、安装程序、各部件位置和正确吊点；拆立过程中要统一指挥，一切程序都必须通过指挥实施。
2、升降机安拆人员进入施工现场必须戴合格的安全帽、系好下额带，锁好带扣，高空作业人员登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，穿防滑鞋，以防高空坠落。
3、安装前要对结构检查有无变形、开焊、裂纹、破损，连接螺栓和拧紧力矩是否符合安全要求。拆卸前要对机械进行检查，是否存在安全问题，确认后才能进行拆卸；检查钢丝绳规格是否正确达到报废标准，润滑系统是否良好。
4、升降机安拆人员必须按照电梯说明书和安全技术要求进行安装拆除，不准随便更改。升降机拆立人员必须服从指挥和安全人员监督，如有违章作业或违反操作规程要立即制止。
5、参加高空作业的人员，应进行严格的体格检查，不合格者，不准进行高空作业。
6、作业前重点检查：电缆、地线应完整无损，结构有无变形，连接
螺栓是否松动，节点有无开焊，装配是否正确，附壁是否牢固，站台
是否平整，各部钢丝有无损伤，齿轮、导轮、滚轮等配合间隙和支承
是否合格，运行范围有无障碍等，发现问题必须妥善处理后方可启动。
7、电源接通后，控制器应在零位，同时检查电压是否正常，机件有
无漏电，试验各限位装置，梯笼门、围护门等处的电器联锁装置是否
良好。电器仪表是否灵敏有效，经过启动 ，情况正常，即可进行空
车升降试验，以测定制动器是否有效，确认各传动机械运转正常后方
可作业。
8、当班第一次运载时，将升降机升高至离地面一米以外，停梯检查有无自动向下溜行，以及检查电机制动部分是否正常。（最好在升降机满负荷时进行）
9、操作前必须响铃示意，在升降机未切断电源前，操作人员不得离开操作位置。
10、每个楼层防护门不关不启动，人员货物超载超长不启动，机器有
故障不启动，恶劣天气不启动。
11、禁止酒后作业，禁止私自拆除防护设备，禁止操作与自己无关的机械设备。
九、附图
施工升降机布置图见附图
