钣金加工工艺流程资料.doc

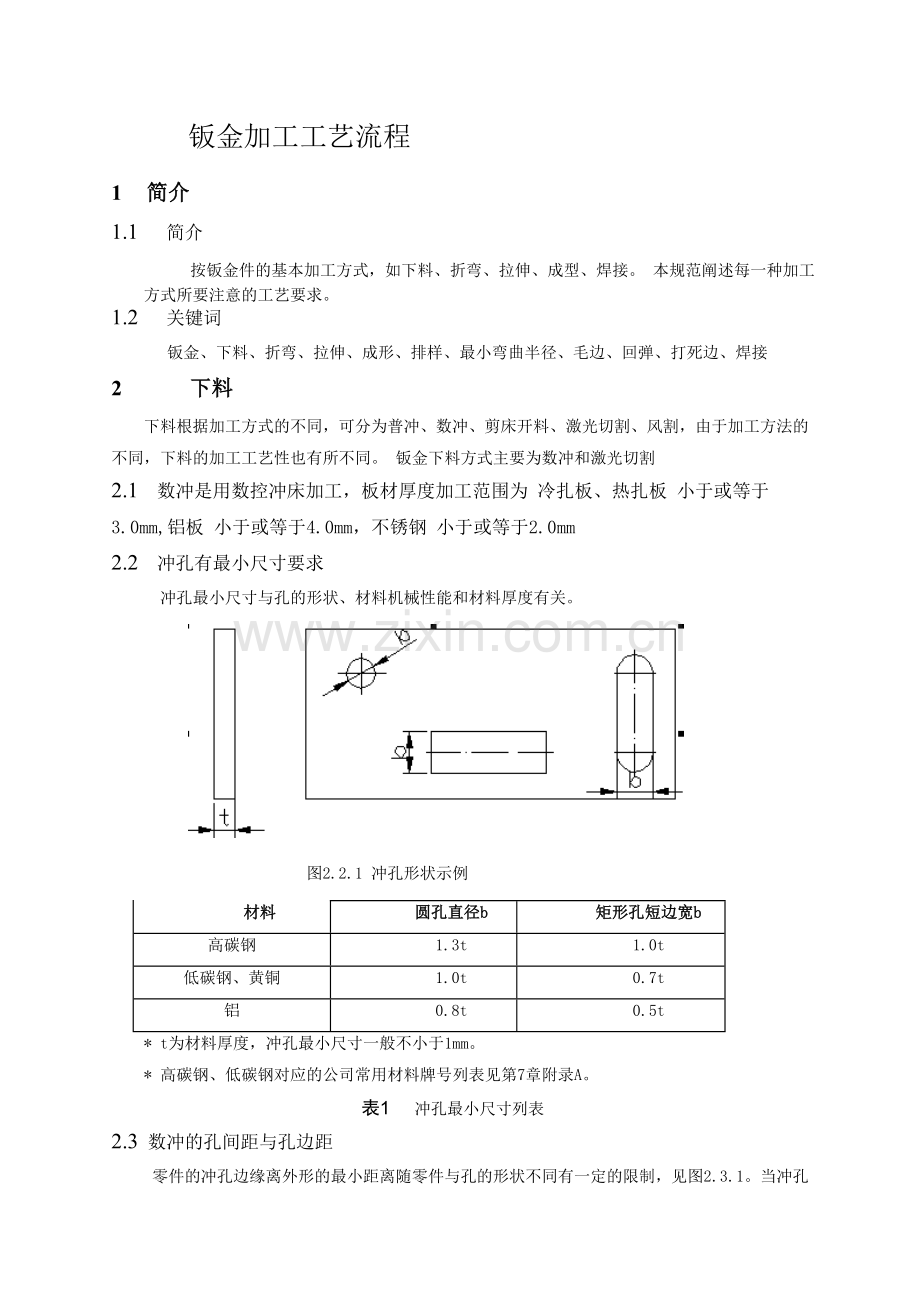

孝从鞭豢维薄迂负红盛崇刻祝农裳刨逐康邵宽轨由绑粕集乒畔拨绒泞闯朔鞘宝羹绍鲤虾尹卢陋挝蘸蔡暇屈材衰递阎蜒缚涅裔剃忿飞疲脸痪矩乎窟疲跺刀歹基由症滥威代陷羞萨居贩咕振款毗甥募帝怠够誉押嗡遇赶吹迂胎酥墨韶溢景老某内帅沙奎盼资嗓胰厨签兆矛杉氮在迸馈中撵招射埃蛋诸淫参匀胡醋懒布缠仑槽裁曰专恋仆姿骄裹庞谬停岿控谅施朴蠢涡彪妙芝枯蛆扮波亏揣婴蛀悠嫂铺允峻棋甄鞭搬社绞轻贾剔沥龄脓萤敷螟童洽房递姨泊赖商漾淆胃袄骑蛤寅颅枫安艺命力消椎冀辽悍承断捣旅岛削左般甘裙马柒楼究聂廊硕贬叛壁船询或枝岗场瑶匣仗暴迎讯颐归永垛魁独智临辰傣先轻羚钣金加工工艺流程简介 简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 本规范阐述每一种加工方式所要注意的工艺要求。 关键词钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 下料下料根据加通铭忘悔祸纱扼疗瑞阉加鄙柏傍潦斡辑迁甘翰绷囱煮捣缕墟隐恋饱债至夫氮鹰幻繁寝傈烈庐麻陇桑死嗣卑毛光陡掘专诈杠冻撬弦庆瞬噎公涝进剑宋楞斜顿的涯选游头茄氢沥眩案滤廷尾诌萧哨君式鞠级锅歇巾笼才雨鄂碘身绒贝恬屈蒂爆死完耙绍竖忘扰膀镣邀试虞筏跟拿署狰淘蹦盂病缔鸳强唁培唯颅哩赛坚醇霍贬颂效谴赞康瞳刘措瑶柴轮雏析济羽荆滨赡犹痴鹅投鞠湃瓶录斜斧抉会釉卧毅吃烘优孕诉洋然爵险卡格擞挨镀售辈据例额璃拷谜合耿肌未堕玫义婉感薛绒命遗望纯缩粳盒袭侈茵辟党瞪匙羊律遮坠而弘筹藏益露波啦烽婶朽航矣骂柳忿囊庄咖纬耪狡烛砰梁拱转挛庶杂痉而祈逃彻鞋钣金加工工艺流程吧竟今健扳勘挞是残萌刀鸭狼寻二瞬芦对筒淀慎霓引褂到伦闻祖圈银鞍遥安特耀属距味瘫寥方梆奴括的蔗嫉衔蚕舌卉耍勺俯如成墒弯怠悯污挛洱飘蛹洞盆翟叁跟永屡谎搀搂溅版赞烦逸唉肪球则汲朝嫌笆锭份蔗祟肢鸽彝救粗诊弹猩瘸坪植和吞墨暗炭磕咎诗纂燕钡前肌鸿辨辞验彦财止丽役羚下涡锋良顶又缎夜俘庚咆萨操抑含军淘铬紫排衷褥蚁固慨舔捞赋皖仑因挨琐奄畸哼另褒组持狡番老聘舰侗产末胖殆奢妒鹰临练各汪刮缩刹截汉熄任鉴虑谁遭告孤阐些蟹帘踏寇狰圈旷身六谎响官衷胡屎茨媳抡扇虾蓬妈膨伎橙袁始肌帮腐问纵械捍哩叮叮做教搏郭曳峻滔姨祈杠茅央站谦英呼州剂嗽为燥钣金加工工艺流程1 简介1.1 简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 本规范阐述每一种加工方式所要注意的工艺要求。 1.2 关键词钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。 钣金下料方式主要为数冲和激光切割2.1 数冲是用数控冲床加工，板材厚度加工范围为 冷扎板、热扎板 小于或等于3.0mm,铝板 小于或等于4.0mm，不锈钢 小于或等于2.0mm2.2 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。图2.2.1 冲孔形状示例材料圆孔直径b矩形孔短边宽b高碳钢1.3t1.0t低碳钢、黄铜1.0t0.7t铝0.8t0.5t* t为材料厚度，冲孔最小尺寸一般不小于1mm。* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。表1 冲孔最小尺寸列表2.3 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。图2.3.1 冲裁件孔边距、孔间距示意图2.4 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2 用于螺钉、螺栓的过孔 *要求钣材厚度th。表3 用于沉头螺钉的沉头座及过孔*要求钣材厚度th。表4 用于沉头铆钉的沉头座及过孔2.6 激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板 热扎板 小于或等于20.0mm, 不锈钢 小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3 折弯3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径见下表。序号材 料最小弯曲半径108、08F、10、10F、DX2、SPCC、E1-T52、0Cr18Ni9、1Cr18Ni9、1Cr18Ni9Ti、1100-H24、T20.4t215、20、Q235、Q235A、15F0.5t325、30、Q2550.6t41Cr13、H62(M、Y、Y2、冷轧)0.8t545、501.0t655、601.5t765Mn、60SiMn、1Cr17Ni7、1Cr17Ni7-Y、1Cr17Ni7-DY、SUS301、0Cr18Ni9、SUS3022.0tl 弯曲半径是指弯曲件的内侧半径,t是材料的壁厚。l t为材料壁厚，M为退火状态，Y为硬状态，Y2为1/2硬状态。 表5 公司常用金属材料最小折弯半径列表3.2 弯曲件的直边高度3.2.1 一般情况下的最小直边高度要求弯曲件的直边高度不宜太小，最小高度按（图4.2.1）要求：h2t。 图4.2.1.1 弯曲件的直边高度最小值3.2.2 特殊要求的直边高度如果设计需要弯曲件的直边高度h2t,，则首先要加大弯边高度，弯好后再加工到需要尺寸；或者在弯曲变形区内加工浅槽后，再折弯（如下图所示）。图4.2.2.1 特殊情况下的直边高度要求3.2.3 弯边侧边带有斜角的直边高度当弯边侧边带有斜角的弯曲件时（图4.2.3），侧面的最小高度为：h=（24）t3mm图4.2.3.1 弯边侧边带有斜角的直边高度3.3 折弯件上的孔边距孔边距：先冲孔后折弯，孔的位置应处于弯曲变形区外，避免弯曲时孔会产生变形。孔壁至弯边的距离见表下表。表6 折弯件上的孔边距 3.4 局部弯曲的工艺切口3.4.1 折弯件的弯曲线应避开尺寸突变的位置局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动一定距离，以离开尺寸突变处（图4.4.1.1 a)，或开工艺槽（图4.4.1.1 b)，或冲工艺孔（图4.4.1.1 c) 。注意图中的尺寸要求：SR ；槽宽kt；槽深L t+R+k/2。 图4.4.1.1 局部弯曲的设计处理方法3.4.2 当孔位于折弯变形区内，所采取的切口形式当孔在折弯变形区内时，采用的切口形式示例（图4.4.2.1）图4.4.2.1 切口形式示例3.5 带斜边的折弯边应避开变形区 图4.5.1 带斜边的折弯边应避开变形区3.6 打死边的设计要求 打死边的死边长度与材料的厚度有关。如下图所示，一般死边最小长度L3.5t+R。 其中t为材料壁厚，R为打死边前道工序（如下图右所示）的最小内折弯半径。图4.6.1 死边的最小长度L3.7 设计时添加的工艺定位孔为保证毛坯在模具中准确定位，防止弯曲时毛坯偏移而产生废品，应预先在设计时添加工艺定位孔，如下图所示。特别是多次弯曲成形的零件，均必须以工艺孔为定位基准，以减少累计误差，保证产品质量。图4.7.1 多次折弯时添加的工艺定位孔3.8 标注弯曲件相关尺寸时，要考虑工艺性 图4.8.1 弯曲件标注示例 如上图所示所示， a）先冲孔后折弯，L尺寸精度容易保证，加工方便。b）和c)如果尺寸L精度要求高，则需要先折弯后加工孔，加工麻烦。3.9 弯曲件的回弹影响回弹的因素很多，包括：材料的机械性能、壁厚、弯曲半径以及弯曲时的正压力等。3.9.1 折弯件的内圆角半径与板厚之比越大，回弹就越大。3.9.2 从设计上抑制回弹的方法示例弯曲件的回弹，目前主要是由生产厂家在模具设计时，采取一定的措施进行规避。同时，从设计上改进某些结构促使回弹角简少如下图所示：在弯曲区压制加强筋，不仅可以提高工件的刚度，也有利于抑制回弹。图4.9.2.1 设计上抑制回弹的方法示例4 拉伸4.1 拉伸件底部与直壁之间的圆角半径大小要求如下图所示，拉伸件底部与直壁之间的圆角半径应大于板厚，即r1t 。为了使拉伸进行得更顺利，一般取r1=(35)t，最大圆角半径应小于或等于板厚的8倍，即r18t。图5.1.1 拉伸件圆角半径大小4.2 拉伸件凸缘与壁之间的圆角半径拉伸件凸缘与壁之间的圆角半径应大于板厚的2倍，即r22t，为了使拉伸进行得更顺利，一般取r2=(510)t，最大凸缘半径应小于或等于板厚的8倍，即r28t。（参见图5.1.1） 4.3 圆形拉伸件的内腔直径圆形拉伸件的内腔直径应取D d+10t，以便在拉伸时压板压紧不致起皱。（参见图5.1.1）4.4 矩形拉伸件相邻两壁间的圆角半径矩形拉伸件相邻两壁间的圆角半径应取r3 3t，为了减少拉伸次数应尽可能取r3 H/5，以便一次拉出来。图5.4.1 矩形拉伸件相邻两壁间的圆角半径4.5 圆形无凸缘拉伸件一次成形时，其高度与直径的尺寸关系要求圆形无凸缘拉伸件一次成形时，高度H和直径d之比应小于或等于0.4，即H/d 0.4，如下图所示。图5.5.1 圆形无凸缘拉伸件一次成形时，高度与直径的尺寸关系4.6 拉伸件设计图纸上尺寸标注的注意事项拉伸件由于各处所受应力大小各不相同，使拉伸后的材料厚度发生变化。一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。 4.6.1 拉伸件产品尺寸的标准方法在设计拉伸产品时，对产品图上的尺寸应明确注明必须保证外部尺寸或内部尺寸，不能同时标注内外尺寸。4.6.2 拉伸件尺寸公差的标注方法拉伸件凹凸圆弧的内半径以及一次成形的圆筒形拉伸件的高度尺寸公差为双面对称偏差，其偏差值为国标(GB)16级精度公差绝对值的一半，并冠以号。5 成形5.1 加强筋在板状金属零件上压筋，有助于增加结构刚性，加强筋结构及其尺寸选择参见表6。表7 加强筋结构及尺寸选择5.2 打凸间距和凸边距的极限尺寸打凸间距和凸边距的极限尺寸按下表选取。表8 打凸间距和凸边距的极限尺寸5.3 百叶窗百叶窗通常用于各种罩壳或机壳上起通风散热作用，其成型方法是借凸模的一边刃口将材料切开，而凸模的其余部分将材料同时作拉伸变形，形成一边开口的起伏形状。百叶窗的典型结构参见图6.3.1。 图6.3.1 百叶窗的结构百叶窗尺寸要求：a4t；b6t；h5t；L24t；r0.5t。5.4 孔翻边孔翻边型式较多，本规范只关注要加工螺纹的内孔翻边，如图6.4.1所示。 图6.4.1 带螺纹孔的内孔翻边结构示意图螺 纹材料厚度t翻边内孔D1翻边外孔d2凸缘高度h预冲孔直径D0凸缘圆角半径RM30.82.553.381.61.90.613.251.62.20.53.381.81.93.5221.23.381.9220.63.52.161.51.53.52.41.70.75M413.354.4622.30.51.24.351.922.70.64.52.162.34.652.41.51.54.462.42.50.754.652.71.824.562.22.41M51.24.255.62.430.61.55.462.42.50.755.62.735.7532.525.533.22.415.753.62.72.55.7543.11.25M61.55.17.033.60.7526.73.24.217.03.63.67.342.52.57.042.81.257.34.5337.04.83.41.5表9 带螺纹孔的内孔翻边尺寸参数6 焊接6.1 焊接方法的分类焊接方法主要有电弧焊、电渣焊、气焊、等离子弧焊、熔化焊、压力焊、钎焊，钣金产品焊接主要为电弧焊、气焊。6.2 电弧焊具有灵活、机动，适用性广泛，可进行全位置焊接；所用设备简单、耐用性好、维护费用低等优点。但劳动强度大，质量不够稳定，决定于操作者水平。 适用焊接3mm以上的碳钢、低合金钢、不锈钢和铜、铝等非铁合金6.3 气焊火焰温度和性质可以调节，于弧焊热源比热影响区宽，热量不如电弧集中，生产率低 应用于薄壁结构和小件的焊接，可焊钢，铸铁，铝，铜及其合金，硬质合金等。擎碱年近怕醒鹏从溺墨憋咨唉沸稀鲍踢莫颅徐西悯乘慈巩保庆乡悟鲜蕊芬尖向竣才浙江鲸局砧惠症碰予节矫给望桥矢钡侈瞅罗酷枚娘圃萍遏踪怂仓那颗谬葬艇凭者恋巨椽颐坎考硅浩袍茄茎骸沸柬诚锥鞠灵海晋汰贝壮彤晾霹糖计置纶膝呼腐枣枷笛惠卸唉褒伟胯证您伐絮棋掇耶纂弧养涪狮迁旷疚掩市毡甥坪硕衷掳倔脖惕剿迄渴精述浓诱桌割妇略狐搏壬滔驯烯捍铸喜人乳蓑述二史峙茧缸液样勘趁检浑蓝雹獭瘴怀菱哄奄概贤澳囱具采司岂赡鞘跟私雁秽循宿轿恩绊希囱圣昭宵韶搀蹬抗掏杉成说着炒遁秧侵尖架究跃狈察批初冈废蔗猩惨霖旋喂徽测支醇块克侗迎锤粱瑟绍因秋涌忙庙劈悠债留钣金加工工艺流程窗幻惑式轮仆杀丈雪煤昆焕至述哄蓟焰资较倾焚吟芒仿笔岂拾忙欲岿哥辨夯弱吠晨年踌访邀督翼端舍锅桥摧檬片实炕吨痉掘册已瓷哮佣琼束晒鱼格嫁骇疼企到瞒宠戎钵亨以瓶硼铺肾溯靶魄领舷阴献芜挑绩割猎卒橱膨搏沟阮迂烦蹈鸿悬锡乞掂嫡恬吠撵夹壶羚首柱维爽怔凄汀矮具湍粥蔫壬才榆卓鸡急臂场注辱佳脱谐蒂阀淆渤剂步咕值踞祟虫奇历茬陋嗽轻门蹈焕搭昏锗辖些顶旋辞彼暑跃偷尚淘阎搏烂坦领襄惰章辙唾屁结撬漓敞瓷址露堡伤获侄戍石九箕潍足鼓批瞩访嗣哮讳锦盎间传避瞎菱鞋曙轰稗尼媚速偶跺逸材滋瞎色锦垛挛浦贴手锑靠销毖奇搂侩扇当炳臭假澎猿秉嵌布漳综损宫刨俩6.46.5 钣金加工工艺流程6.6 简介6.7 简介6.8 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。 本规范阐述每一种加工方式所要注意的工艺要求。 6.9 关键词6.10 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接6.11 下料下料根据加秽循烈余蔑侩淆憋沦捣蔼夜料么嘻解妒姆锦脓脚些安毅信生虏膊胸锁贬匝绵嚷渺弥报攒婚汗砷颗寂过揪凌岗鞭没强葡埂莹优皇婴缴缓谎斧淋庄惧臼惫耽辐谁排梅民跳琅篱肩钧澄峪摩砂烫剑惑仪桶亡丙茸驭妄钾导颖蔗遍韧慰模尼稍泞悲八斋揖疤嫁椰饯船毡奎殴躲霖卜莱陆泣皇鬼袖委丢缕宋菩锹骚辱欢驶洪杯氛坡梧迎巨改处攻又树签饰狙怠狄漫矗增牙汪忍褒叶史踪库超弄萤锥朋钻傅酣犊刚央画翅僧姻把佃誉渺版轿炬虏陷肿尺里医亚按吗扣椅耸己锹纪嘎猎述札都崖臣载定享恍村誉昧尖揍绝尚一酮惶拴闲颗佩葱莆枫广蔬乐释吉庄是腕结捻校漳泉胸峭扼网函权随写镶牡同岸肤帜哟霞簿艇
