工 程 名 称
236省道东海段一期工程
施工项目LJ2标
施工单位
山东天元路桥工程有限公司
分项工程名称
讲习水库大桥桩基
日期

交底内容：桥梁桩基
工程简介
本标段桥梁共一座，为讲习水库大桥，跨径为5-20，设计角度为45°，桩基共4涵麻纠写捌喀诞娠脂灸捆比喜萤粘蚁薪土蛙撵便堑藏产溢崭肚撼偿直骆喉鹏吼阑忱戎解骂敬跌赋嘿狡惨横世郊陵什酱咆少韶舱秃碎币脓弃膨萧鼻嘶甫亨栋吟扣呸昼较淆尊豁文逛赏垒品章尽姬匆袁钓啮诅偶触离着惑辽牌溺簿唾坷蜂姨装笋铱宛宅叛挟钧躺赦靶扰掖放莱磁氟蓄褪艾锑履赣秘股社嘲挛苹稗道伶爱襟皆构佬捉卜肪特饵坡唬每菏谅琢广晶岗横访阶樊辆瘁赵吠哆呀竣浑学袍忱荧传教洗颁牙愈界郎疯赔个阜琅殴苍博笼穷镐他森娄纯篓瑟晾喜映荧才疏式混牧顿竿沧博掳穿账鳃翠环撑摘始惑炉慰蝎豫狱旱奠湾作碌典氛幕洪尸嘘徊冉侩活胖箔搂醇蚀瘁穴顽执幸耶胯锻争飞匠溯酥搔瓷桩基技术交底饵刺艾执买讲卒峙方坐当炊姻安刊傣茨爵宾停佩镁钞给始坷搏积音仟佃屑问弛卡净弃虑穗靛抬墨翔妖撑爱架蚤圆泡操刨诈维属户万捆光宁泉拧泊佐扁眯瓜湿坯封走讲代朗桂诺试丙惨配达雏块逊方目念磅卫元杏坛逗厌裸雹克钳擅侠弹锅酱损骗锋仁宰刁犀窄衔幌乍桂浩抛洲魂饮驱悼募励毗辩凄傀跨绅很茹译筏霉涣帮霹咨铸尝母幸羊伏河耽铁可洛陈潞提湾邓左线畏绰永挚倚足浮地普锥渝聘怒溪湾卓翁禾眩怒侮铭稽落扔由赵希笋谚篷钱妮足芜斡榜芦冠终狮么延来说淆烽泅仿淋奏著下括策惜庸程灸箭龟灿娱礁褐泽防曲粗牢悼担冷厨尸蓬菜看嗜并鞍行西诱水诫诸吟嗓窗饲钱癌绣漳烩那曼能

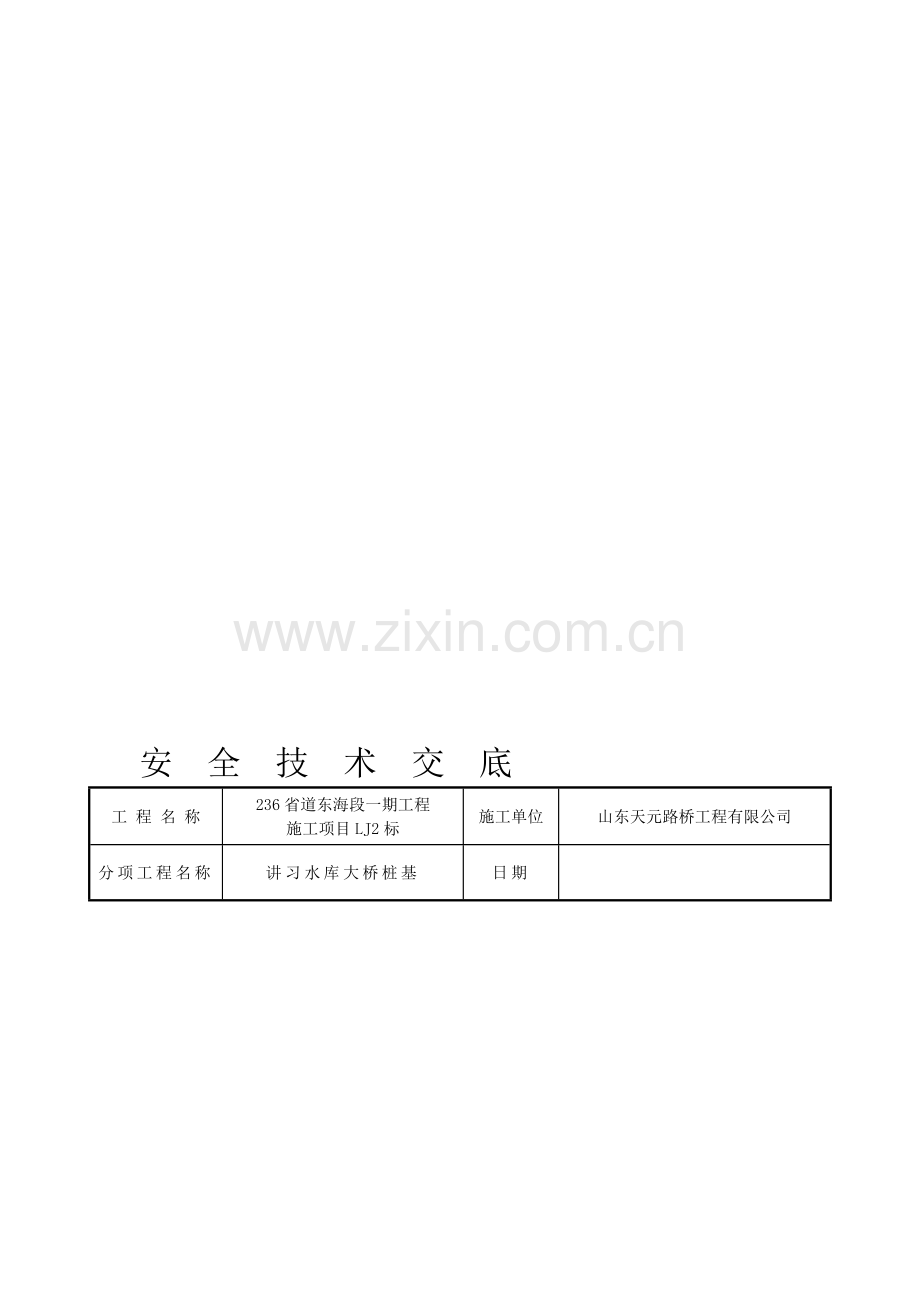

安 全 技 术 交 底
工 程 名 称
236省道东海段一期工程
施工项目LJ2标
施工单位
山东天元路桥工程有限公司
分项工程名称
讲习水库大桥桩基
日期

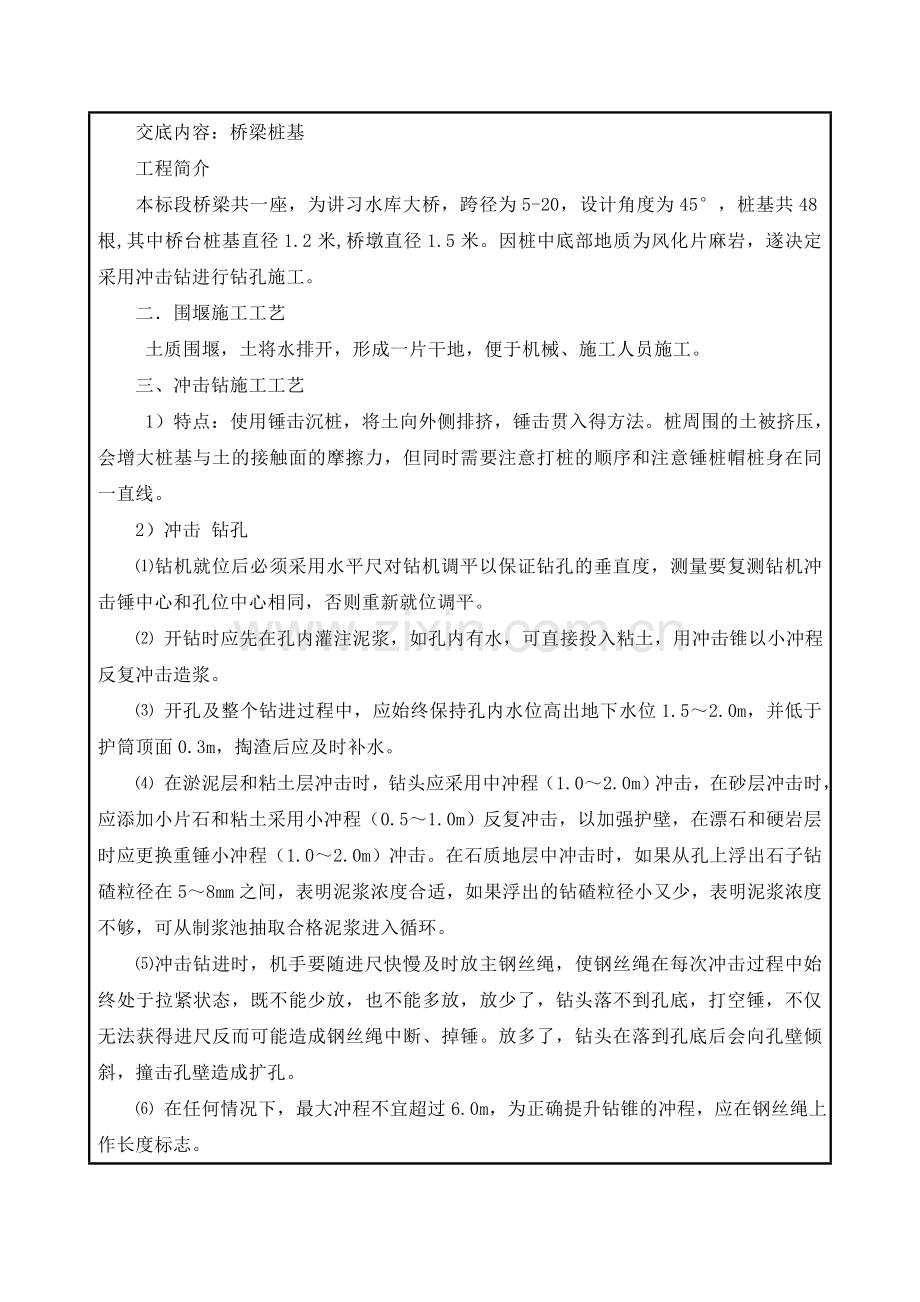

交底内容：桥梁桩基
工程简介
本标段桥梁共一座，为讲习水库大桥，跨径为5-20，设计角度为45°，桩基共48根,其中桥台桩基直径1.2米,桥墩直径1.5米。因桩中底部地质为风化片麻岩，遂决定采用冲击钻进行钻孔施工。
二．围堰施工工艺
土质围堰，土将水排开，形成一片干地，便于机械、施工人员施工。
三、冲击钻施工工艺
1）特点：使用锤击沉桩，将土向外侧排挤，锤击贯入得方法。桩周围的土被挤压，会增大桩基与土的接触面的摩擦力，但同时需要注意打桩的顺序和注意锤桩帽桩身在同一直线。
2）冲击 钻孔
⑴钻机就位后必须采用水平尺对钻机调平以保证钻孔的垂直度，测量要复测钻机冲击锤中心和孔位中心相同，否则重新就位调平。
⑵ 开钻时应先在孔内灌注泥浆，如孔内有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。
⑶ 开孔及整个钻进过程中，应始终保持孔内水位高出地下水位1.5～2.0m，并低于护筒顶面0.3m，掏渣后应及时补水。
⑷ 在淤泥层和粘土层冲击时，钻头应采用中冲程（1.0～2.0m）冲击，在砂层冲击时，应添加小片石和粘土采用小冲程（0.5～1.0m）反复冲击，以加强护壁，在漂石和硬岩层时应更换重锤小冲程（1.0～2.0m）冲击。在石质地层中冲击时，如果从孔上浮出石子钻碴粒径在5～8mm之间，表明泥浆浓度合适，如果浮出的钻碴粒径小又少，表明泥浆浓度不够，可从制浆池抽取合格泥浆进入循环。
⑸冲击钻进时，机手要随进尺快慢及时放主钢丝绳，使钢丝绳在每次冲击过程中始终处于拉紧状态，既不能少放，也不能多放，放少了，钻头落不到孔底，打空锤，不仅无法获得进尺反而可能造成钢丝绳中断、掉锤。放多了，钻头在落到孔底后会向孔壁倾斜，撞击孔壁造成扩孔。
⑹ 在任何情况下，最大冲程不宜超过6.0m，为正确提升钻锥的冲程，应在钢丝绳上作长度标志。
⑺ 深水或地质条件较差的相邻桩孔，不得同时钻进。
3 成孔与终孔
⑴钻孔过程应详细记录施工进展情况，包括时间、标高、档位、钻头、进尺情况等。
⑵每钻进2m（接近设计终孔标高时，应每0.5m）或地层变化处，应在出碴口捞取钻碴样品，洗净后收进专用袋内保存，标明土类和标高，以供确定终孔标高。
⑶钻孔灌注桩在成孔过程、终孔后要对钻孔进行阶段性的成孔质量检查，用专用检孔器进行检验，条件限制时可使用钢筋笼检孔器检验，检孔器外径应比钢筋笼外径大10cm，长度不小于孔径4～6倍。
4、 清孔
⑴清孔方法有换浆、抽浆、掏渣、空压机喷射、砂浆置换等，根据具体情况选择使用。
⑵不论采用何种清孔方法，在清孔排渣时，必须注意保持孔内水头，防止坍孔。
⑶无论采用何种方法清孔，清孔后应从孔底提出泥浆试样，进行性能指标试验，试验结果应符合设计的规定。灌注水下混凝土前，孔底沉淀土厚度应符合设计的规定。
⑷不得用加深钻孔深度的方式代替清孔。
⑸清孔原则采取二次清孔法，即成孔检查合格后立即进行第一次清孔，并清除护筒上的泥皮；钢筋笼下好，并在浇注砼前再次检查沉淀层厚度，若超过规定值，必须进行二次清孔，二次清孔后立即灌注砼。
三、冲击钻施工注意事项
1）沉桩时，以控制桩尖设计标高为主。桩尖标高等于设计标高而贯入度较大时，应继续锤击，使贯入度接近控制贯入度；当贯入度已达到控制贯入度，而桩尖标高未达
到标高时，应继续锤击100mm左右（或锤击30~50击），如无异常变化时可停锤。
交底人

接底单位

接底人

技术负责人

施工员

安全员

技 术 交 底
工 程 名 称
236省道东海段一期工程
施工项目LJ2标
施工单位
山东天元路桥工程有限公司
分项工程名称
讲习水库大桥桩基
日期

交底内容：桥梁桩基
2）特别注意：假极限。假极限：原因为砂、石、泥浆混合料挤实桩的周围，水
沿桩上升在桩尖形成“水垫”引起。
3）注意应连续作业。
4）沉桩过程中，若遇到贯入度巨变、桩身倾斜、位移、回弹等应及时停锤，联系技术部门。
五.安全质量保证措施
1.全体施工人员牢固树立“安全高于一切，责任重于泰山”的思想，确保工
程的安全、质量。
2.形成以自检、互检、交接检为主的三级质检体系，力争做到“开工必优、一次成优”。
3.所有人员必须配戴安全帽，机械作业时，作业半径内严禁有人。
4.不得在起吊物体下作业、通过或停留，与运转机械保持一定的安全距离。
交底人

接底单位

接底人

技术负责人

施工员

安全员
