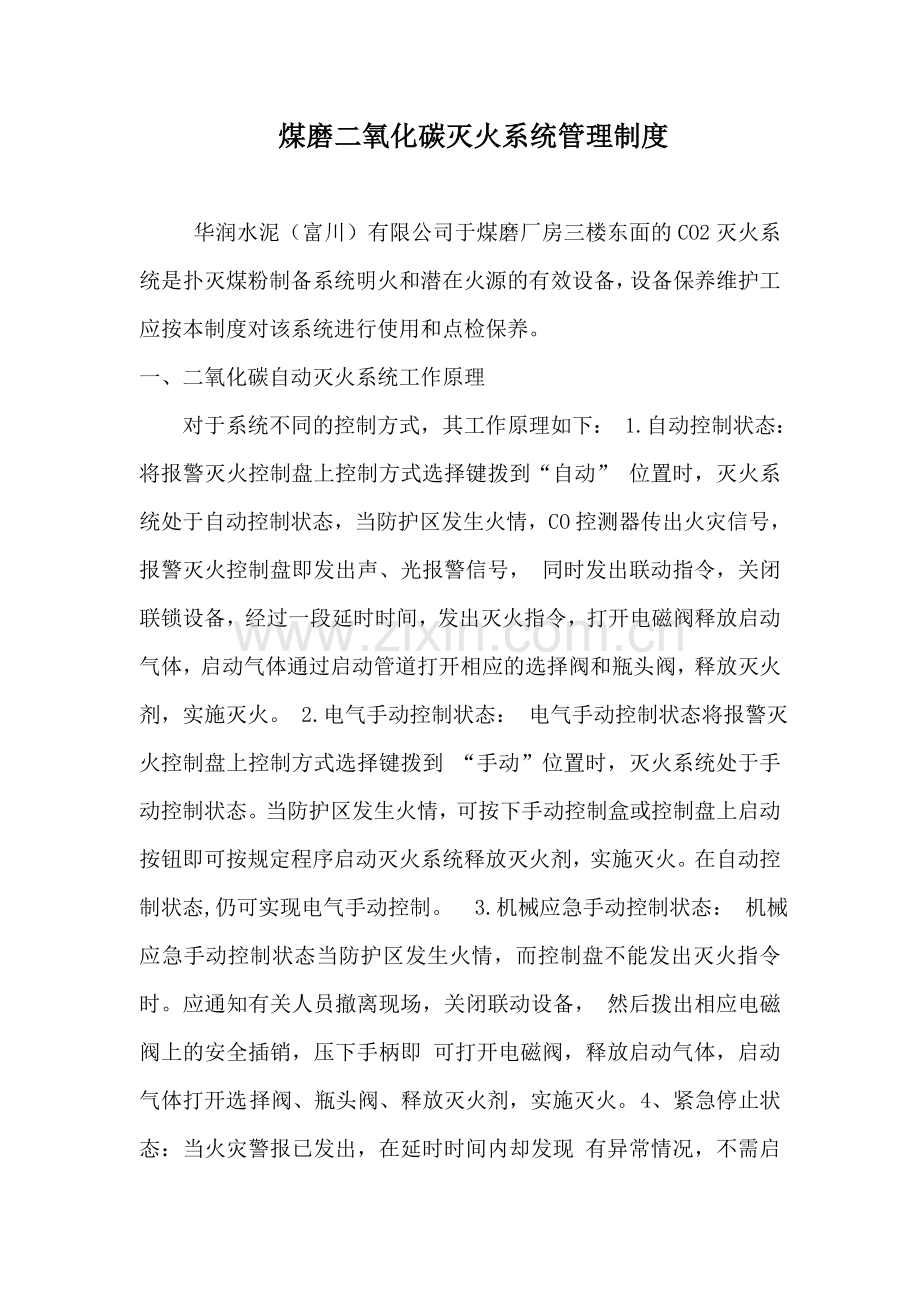

华润水泥（富川）有限公司煤磨二氧化碳灭火系统管理制度2010年5月煤磨二氧化碳灭火系统管理制度华润水泥（富川）有限公司于煤磨厂房三楼东面的CO2灭火系统是扑灭煤粉制备系统明火和潜在火源的有效设备，设备保养维护工应按本制度对该系统进行使用和点检保养。一、二氧化碳自动灭火系统工作原理对于系统不同的控制方式，其工作原理如下： 1.自动控制状态：将报警灭火控制盘上控制方式选择键拨到“自动” 位置时，灭火系统处于自动控制状态，当防护区发生火情，CO控测器传出火灾信号，报警灭火控制盘即发出声、光报警信号， 同时发出联动指令，关闭联锁设备，经过一段延时时间，发出灭火指令，打开电磁阀释放启动气体，启动气体通过启动管道打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火。 2.电气手动控制状态： 电气手动控制状态将报警灭火控制盘上控制方式选择键拨到 “手动”位置时，灭火系统处于手动控制状态。当防护区发生火情，可按下手动控制盒或控制盘上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态,仍可实现电气手动控制。 3.机械应急手动控制状态： 机械应急手动控制状态当防护区发生火情，而控制盘不能发出灭火指令 时。应通知有关人员撤离现场，关闭联动设备， 然后拨出相应电磁阀上的安全插销，压下手柄即 可打开电磁阀，释放启动气体，启动气体打开选 择阀、瓶头阀、释放灭火剂，实施灭火。 4、紧急停止状态：当火灾警报已发出，在延时时间内却发现 有异常情况，不需启动灭火系统进行灭火 时，可按下手动控制盒或控制盘上的紧急停止按钮，即可阻止控制盘灭火指令的发 出。 二、CO2气体灭火系统操作规程 1. 气体灭火系统操作人员必须经过培训且 对本系统工作原理、 对本系统工作原理、操作流程及现场设备， 安装位置均熟悉方可操作，以免操作失误 带来不必要的损失。2. 为了保证设备的安全运行并及时给现场人员 提供系统报警信息， 提供系统报警信息，灭火控制器在监视状态可处于自动方式， 处于自动方式，但最好将灭火控制器与启动瓶 上电磁驱动线路插头拔下，以防误操作。 3. 当灭火控制器处于自动监控工作方式，且保护区内CO浓度上到800ppm时，二路探测器给控制器输入报警信号，控制器启动自动灭火程序， 警信号，控制器启动自动灭火程序，发出声 光警报提示现场操作人员注意灭火。操作人员应立即确认现场报警设备内数字显示温度 是否与报警一致，以确定是否需要立即灭火， 如需要，则拔下与保护区对应的启动瓶上保 护销，手动启动启动瓶，系统立即释放CO2 灭火剂至保护区实施灭火。注意：此启动方 式无延时，一旦启动立即释放CO2。 三、CO2灭火系统气体的释放：1、巡检工在接到中控操作员或主管领导释放CO2的指令后应立即赶到气瓶现场，同时应与中控操作员联络向何处释放（煤粉仓或袋收尘）以及温度上升情况，值班领导应在现场指挥，根据温度上升速度以及温度情况决定是逐个释放、多个释放还是成排释放。2、巡检工到达释放现场后，在确定了释放方向和释放方式后参照示意图按以下步骤释放：A：向煤粉仓内释放：将管路阀打开，将管路阀关闭（注：正常情况下，管路阀处于常开状态，管路阀处于常闭状态）可以释放第一、二、三排中的任何一排的气体。B：向袋收尘内释放：将管路阀打开，将管路阀关闭，可以释放第一、二、三排中的任何一排的气体。四、CO2灭火系统的维护保养：1、CO2灭火气瓶在释放完毕后，系统在经灭火系统使用后，应将下列部件的零件复位：灭火系统控制柜复位；压力信号发送器复位；二氧化碳钢瓶头阀、氮气瓶瓶头阀重新更换膜片；电磁阀复位；氮气瓶重新充装氮气（已释放的氮气瓶）；二氧化碳钢瓶头阀、氮气瓶瓶头阀阀芯复位；各管道、阀件、连接管的连接处，必须安装正确，保证密封，认真检查2、释放完毕的空瓶卸下后，使用部门应立即联系业务部关系人员灌装CO2气体，力争在最短的时间内更换完毕。3、使用部门应对CO2气体的填充和释放的时间以及数量等进行记录，存放时间超过半年的气瓶应进行检验（检验可以使用称重法），当气体净重量减少量超过50%时应重新更换气体。4、使用部门应每周对CO2灭火系统点检一次，除N2自动控制以外（暂时无法使用）应保证其它各部分能迅速正常地使用（例如：气瓶软管连接紧固，固定铁丝环已拆除，通向煤粉仓的管路阀门为常开，通向袋收尘的管路阀为常闭等）。五、注意事项：CO2气体灭火气瓶房内的设施和阀门位置等由设备维护保养人员负责，巡检工在正常点检中发现问题后向主管领导汇报并记录，根据部门领导的指示进行处置，遇到有不 能解决的问题及时与厂方联系解决。 能解决的问题及时与厂方联系解决。
