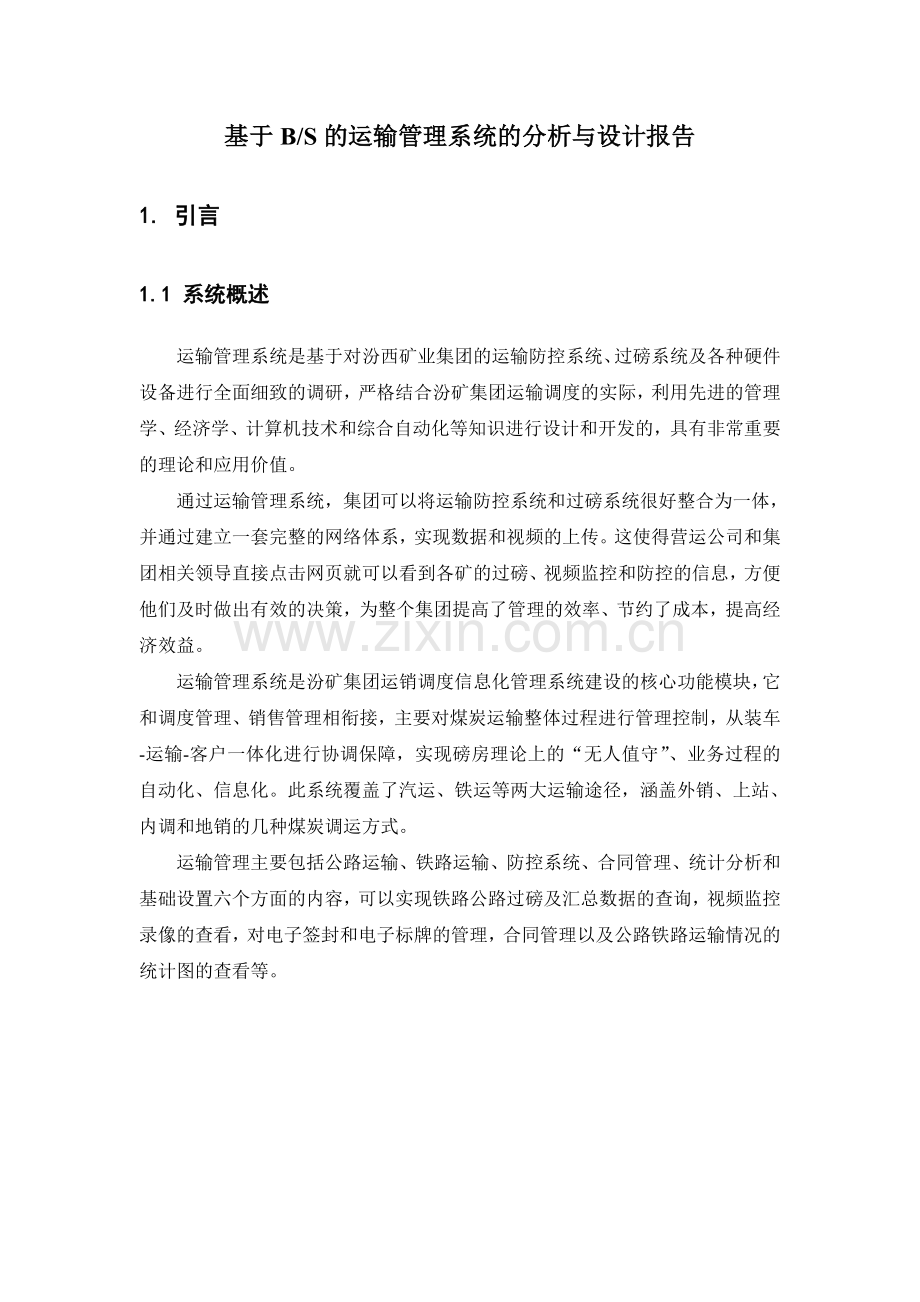

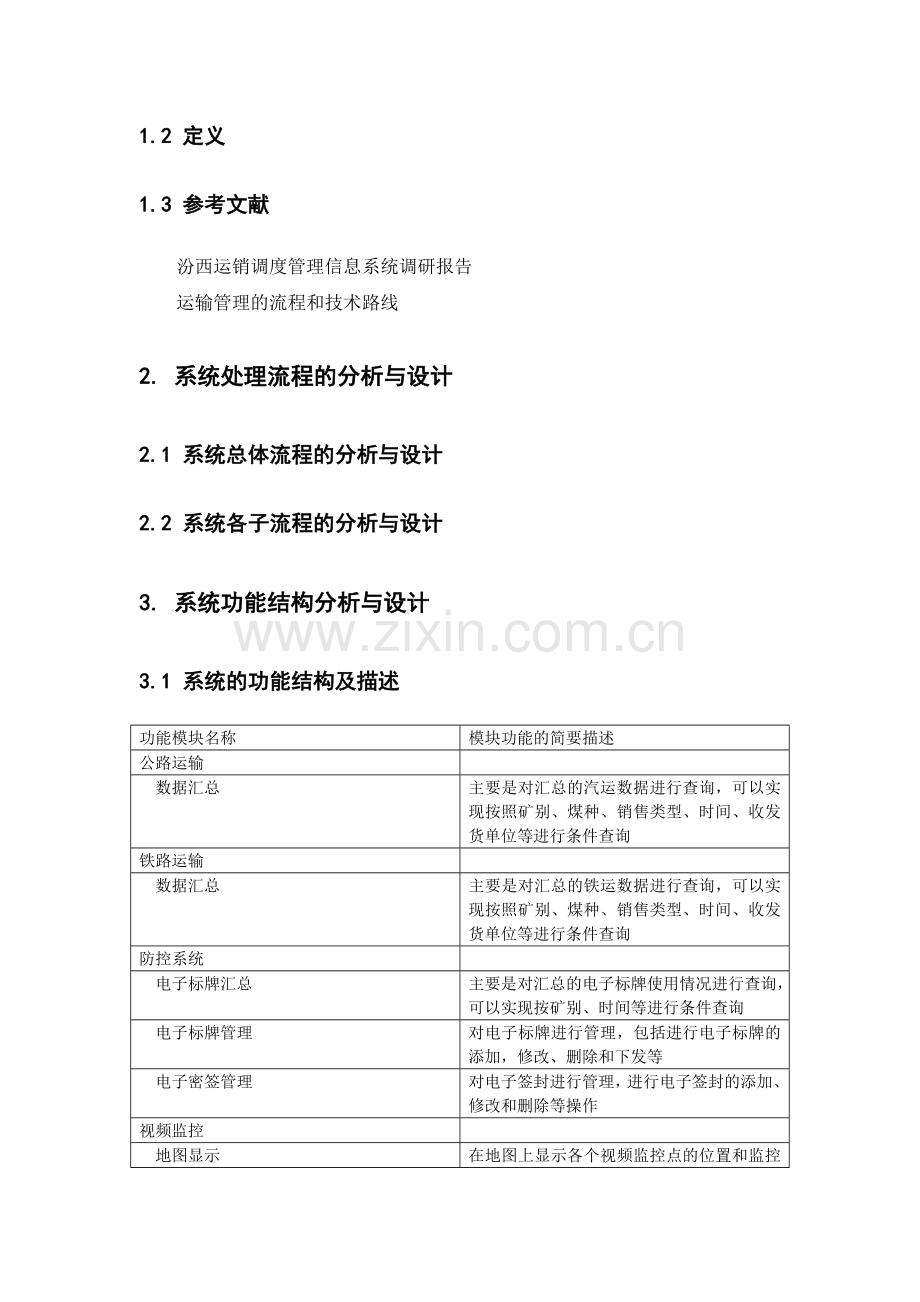

基于B/S的运输管理系统的分析与设计报告 1. 引言 1.1 系统概述运输管理系统是基于对汾西矿业集团的运输防控系统、过磅系统及各种硬件设备进行全面细致的调研，严格结合汾矿集团运输调度的实际，利用先进的管理学、经济学、计算机技术和综合自动化等知识进行设计和开发的，具有非常重要的理论和应用价值。通过运输管理系统，集团可以将运输防控系统和过磅系统很好整合为一体，并通过建立一套完整的网络体系，实现数据和视频的上传。这使得营运公司和集团相关领导直接点击网页就可以看到各矿的过磅、视频监控和防控的信息，方便他们及时做出有效的决策，为整个集团提高了管理的效率、节约了成本，提高经济效益。运输管理系统是汾矿集团运销调度信息化管理系统建设的核心功能模块，它和调度管理、销售管理相衔接，主要对煤炭运输整体过程进行管理控制，从装车-运输-客户一体化进行协调保障，实现磅房理论上的“无人值守”、业务过程的自动化、信息化。此系统覆盖了汽运、铁运等两大运输途径，涵盖外销、上站、内调和地销的几种煤炭调运方式。运输管理主要包括公路运输、铁路运输、防控系统、合同管理、统计分析和基础设置六个方面的内容，可以实现铁路公路过磅及汇总数据的查询，视频监控录像的查看，对电子签封和电子标牌的管理，合同管理以及公路铁路运输情况的统计图的查看等。 1.2 定义 1.3 参考文献汾西运销调度管理信息系统调研报告运输管理的流程和技术路线 2. 系统处理流程的分析与设计 2.1 系统总体流程的分析与设计 2.2 系统各子流程的分析与设计 3. 系统功能结构分析与设计 3.1 系统的功能结构及描述功能模块名称模块功能的简要描述公路运输数据汇总主要是对汇总的汽运数据进行查询，可以实现按照矿别、煤种、销售类型、时间、收发货单位等进行条件查询铁路运输数据汇总主要是对汇总的铁运数据进行查询，可以实现按照矿别、煤种、销售类型、时间、收发货单位等进行条件查询防控系统电子标牌汇总主要是对汇总的电子标牌使用情况进行查询，可以实现按矿别、时间等进行条件查询电子标牌管理对电子标牌进行管理，包括进行电子标牌的添加，修改、删除和下发等电子密签管理对电子签封进行管理，进行电子签封的添加、修改和删除等操作视频监控地图显示在地图上显示各个视频监控点的位置和监控状态等信息动态视频合同管理管理合同统计分析公路统计图状态图按天、月、季度、年进行公路运输情况的统计并以各种状态图的形式显示出来，包括柱状图、饼状图、折线图等甘特图用甘特图显示公路运输情况铁路统计图状态图按天、月、季度、年进行铁路运输情况的统计并以各种状态图的形式显示出来，包括柱状图、饼状图、折线图等甘特图用甘特图显示铁路运输情况防控统计图电子标牌统计图按天、月、季度、年进行电子标牌使用情况的统计并以各种状态图的形式显示出来，包括柱状图、饼状图、折线图等电子标牌甘特图用甘特图显示电子标牌使用情况密签状态图按天、月、季度、年进行密签使用情况的统计并以各种状态图的形式显示出来，包括柱状图、饼状图、折线图等密签甘特图用甘特图显示密签使用情况基础设置公路基础设置车辆管理对汽车车辆的信息进行设置，包括车辆所属矿区、轴型、车牌号、自重、载重、承运单位等信息司机管理对司机信息进行设置，包括姓名、性别、年龄、身份证号、所属单位等信息发货单位对发货单位信息进行设置，包括单位编号、名称、所属矿区和状态等信息收货单位对收货单位信息进行设置，包括单位编号、名称、所属矿区和状态等信息承运单位对承运单位信息进行设置，包括单位编号、名称、所属矿区和状态等信息铁路基础设置发货单位对发货单位信息进行设置，包括单位编号、名称、所属矿区和状态等信息收货单位对收货单位信息进行设置，包括单位编号、名称、所属矿区和状态等信息承运单位对承运单位信息进行设置，包括单位编号、名称、所属矿区和状态等信息终端业务流程设置对终端业务进行设置货物名称对货物信息进行设置，主要包括货物名称、编码、所属矿区、IC存储码和状态等。货物名称主要有精煤、中煤、原煤、混煤等。终端类型对终端类型进行设置。主要包括类型编码、名称、终端号，所属矿区和状态等。可以实现对煤炭调运类型、磅房类型、收发货、是否手动等进行设定终端软件对所用的终端软件进行设定。包含软件编码、名称、版本、所在位置、开始和结束使用时间、所属矿区和状态等终端硬件设置对终端硬件进行设置仪表实现仪表信息的添加、修改和删除等操作射频实现射频信息的添加、修改和删除等操作道闸实现道闸信息的添加、修改和删除等操作 LED屏实现LED屏信息的添加、修改和删除等操作红外线实现红外线信息的添加、修改和删除等操作 IC读卡器实现IC读卡器信息的添加、修改和删除等操作红绿灯实现红绿灯信息的添加、修改和删除等操作视频实现视频信息的添加、修改和删除等操作终端单据打印设置新建打印单据新建一个打印的单据，包括单据上的各种名称和格式等管理打印单据对打印单据进行管理，如可进行单据的查询和删除等操作终端套账管理设置套账管理选择一个终端的套账，也就是将前面设置的终端类型、终端软件和所用终端设备组合起来形成一个套账，设定后系统就可以正常使用了监控配置监控区域设定监控区域，包括区域的编码、名称和备注等信息。监控权限设定不同的人对监控区域和设备的权限地理信息设定各区域的地理信息状况，可以进行信息的添加、保存和删除等操作部门权限对部门的权限进行设定 3.2 系统的功能分配新增修改删除查询导出到word或excel 打印图形显示公路运输数据汇总 √ √ √ 铁路运输数据汇总 √ √ √ 电子标牌汇总 √ 电子标牌管理 √ √ √ 电子密签管理 √ √ √ 视频监控地图显示 √ 动态视频 √ 合同管理管理合同 √ √ √ √ √ √ 统计分析公路统计图状态图 √ √ 甘特图 √ √ 铁路统计图状态图 √ √ 甘特图 √ √ 防控统计图电子标牌统计图 √ √ 电子标牌甘特图 √ √ 密签状态图 √ √ 密签甘特图 √ √ 基础设置公路基础设置车辆管理 √ √ √ √ 司机管理 √ √ √ √ 发货单位 √ √ √ √ 收货单位 √ √ √ √ 承运单位 √ √ √ √ 铁路基础设置发货单位 √ √ √ √ 收货单位 √ √ √ √ 承运单位 √ √ √ √ 终端业务流程设置货物名称 √ √ √ √ 终端类型 √ √ √ √ 终端软件 √ √ √ √ 终端硬件设置仪表 √ √ √ √ 射频 √ √ √ √ 道闸 √ √ √ √ LED屏 √ √ √ √ 红外线 √ √ √ √ IC读卡器 √ √ √ √ 红绿灯 √ √ √ √ 视频 √ √ √ √ 终端单据打印设置新建打印单据 √ 管理打印单据 √ √ √ 终端套账管理设置套账管理 √ √ √ √ 监控配置监控区域 √ √ √ √ 监控权限 √ √ √ √ 地理信息 √ √ √ √ 部门权限 √ √ √ √ 4. 系统的数据表结构设计 5. 系统的详细设计
