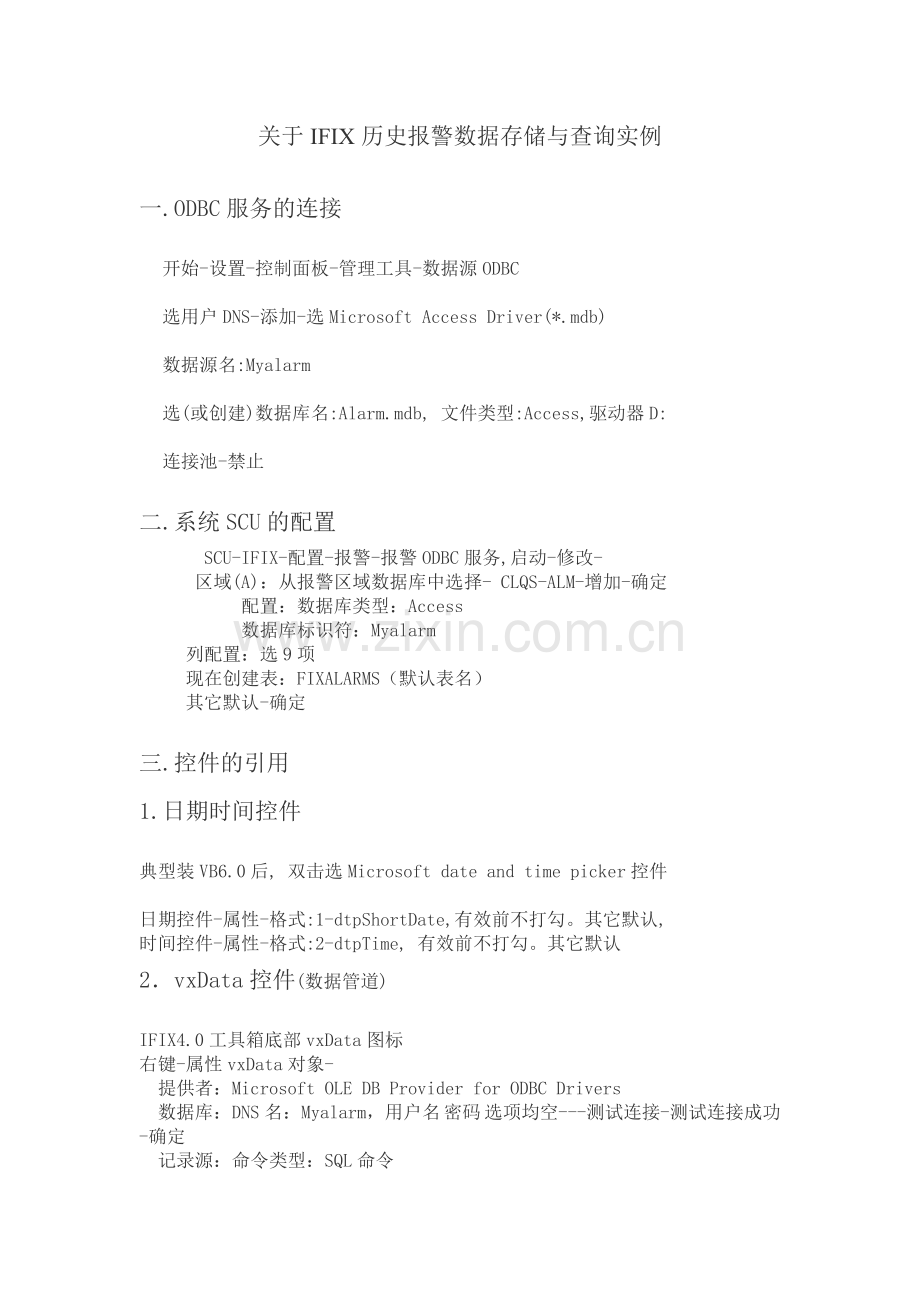

关于IFIX历史报警数据存储与查询实例

一.ODBC服务的连接

    开始-设置-控制面板-管理工具-数据源ODBC

    选用户DNS-添加-选Microsoft Access Driver(*.mdb)

    数据源名:Myalarm

    选(或创建)数据库名:Alarm.mdb, 文件类型:Access,驱动器D:

    连接池-禁止

二.系统SCU的配置
SCU-IFIX-配置-报警-报警ODBC服务,启动-修改-
区域(A)：从报警区域数据库中选择- CLQS-ALM-增加-确定
配置：数据库类型：Access
数据库标识符：Myalarm
列配置：选9项
现在创建表：FIXALARMS（默认表名）
其它默认-确定

三.控件的引用
1.日期时间控件

典型装VB6.0后, 双击选Microsoft date and time picker控件

日期控件-属性-格式:1-dtpShortDate,有效前不打勾。其它默认,
时间控件-属性-格式:2-dtpTime, 有效前不打勾。其它默认
2．vxData控件(数据管道)

IFIX4.0工具箱底部vxData图标
右键-属性vxData对象-
提供者：Microsoft OLE DB Provider for ODBC Drivers
数据库：DNS名：Myalarm，用户名 密码 选项均空---测试连接-测试连接成功-确定
记录源：命令类型：SQL命令
应用-确定
3．vxGrid控件(显示)

工具箱底部vxGrid图标

选控件 vxGrid1-右键-动画-高级-高级动画配置-行为-ADORecords-动画打勾

数据源：报警记录一览表.vxData1.ADORecords

数据转换：对象
四.VBA脚本的编写

1．初始化脚本代码
'初始化设置

Private Sub CFixPicture_Initialize()

'设定默认开始时间

Me.DTPFromDate = DateAdd("d", -1, Now)

Me.DTPFromTime = ("00:00:00")

'设默认结束时间

Me.DTPEndDate = Now

Me.DTPEndTime = Now

'设置时间

'vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")

'vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")

End Sub
2. 查询按扭CmbSearch代码如下:

'开始查询

Private Sub CmbSearch_Click()

'连接自动刷新

Me.vxData1.AutoRefresh = True

'Format函数用于设定时间格式

vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")

vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")

'设定查询内容

'从数据库中查询符合时间段的数据

Me.vxData1.SQLCommand = "SELECT *FROM FIXALARMS WHERE" & _

"(FIXALARMS.ALM_NATIVETIMEIN >= {ts 'QP1'})AND(FIXALARMS.ALM_NATIVETIMELAST <= {ts 'QP2'})"

'刷新数据

Me.vxData1.Refresh

Me.vxGrid1.Refresh

End Sub
3. 完整的VBA按扭代码如下:
'初始化设置

Private Sub CFixPicture_Initialize()

'设定默认开始时间

Me.DTPFromDate = DateAdd("d", -1, Now)

Me.DTPFromTime = ("00:00:00")

'设默认结束时间

Me.DTPEndDate = Now

Me.DTPEndTime = Now

'设置时间

'vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")

'vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")
End Sub

Private Sub CFixPicture_KeyDown(ByVal KeyCode As Long, ByVal Shift As Long, ContinueProcessing As Boolean)

End Sub

'开始查询

Private Sub CmbSearch_Click()

'连接自动刷新

Me.vxData1.AutoRefresh = True

'Format函数用于设定时间格式

vxData1.QP1 = Format(Me.DTPFromDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPFromTime.Value, "HH:MM:SS")

vxData1.QP2 = Format(Me.DTPEndDate.Value, "yyyy-MM-DD") & " " & Format(Me.DTPEndTime.Value, "HH:MM:SS")

'设定查询内容

'从数据库中查询符合时间段的数据

Me.vxData1.SQLCommand = "SELECT *FROM FIXALARMS WHERE" & _

"(FIXALARMS.ALM_NATIVETIMEIN >= {ts 'QP1'})AND(FIXALARMS.ALM_NATIVETIMELAST <= {ts 'QP2'})"

'刷新数据

Me.vxData1.Refresh
Me.vxGrid1.Refresh
End Sub

以上工作结束后保存，退出。重新启动IFIX4.0,运行后即可使用

iFIX报警状态代码以及意义？

Description：
FIX displays alarm status codes for each alarm in the Alarm Summary Link. What is the meaning of each of these codes?
Resolution

Priority --> Alarm Type --> Description

1 --> COMM --> Communication Error ("BAD" value)
1 --> OCD --> Open circuit detected
1 --> OVER --> Over Range
1 --> UNDER --> Under Range
1 --> ERROR --> Any Statistical Data block alarm
2 --> CFN --> Change from normal alarm (digital blocks only)
2 --> COS --> Change of State alarm (digital blocks only)
2 --> HIHI --> Block in HIHI alarm state
2 --> LOLO --> Block in LOLO alarm state
3 --> RATE --> Value exceeds rate-of-change setting
3 --> HI --> Block in HI alarm state
3 --> LO --> Block in LO alarm state
4 --> DEV --> Deviation Alarm
5 --> OK --> Block in normal state
1.主要软件模块
　　　　1）基本模块：包括系统组态软件（SCU），安全保护管理，数据库显示及修改。
　　　　2）I/O驱动模块：包括了各种现场I/O设备的驱动程序。
　　　　3）数据平台模块：包括扫描、报警和控制（SAC），报警管理实时数据库数据处理。
　　　　4）人机界面模块：包括面向实体的图形处理功能。
　　　　5）信息服务模块：包括自动控制和统计处理控制模块。
　　　　6）历史趋势模块：完成历史数据收集、存档、显示等功能。
　　　　7）实时数据库访问接口（CDA）模块：提供各种调用去访问实时数据库中的数据。
　　　　8）历史数据库访问接口（HAD）模块：提供各种调用去访问历史数据库中的数据。
2、软件分布路径和用途
　　　　1）基础目录（C:\WDMACS）：存放全部可执行文件,监控系统其它软件和数据文件通常是存放于该基础目录的子目录。
　　　　2）本地目录（C:\WDMACS\LOCAL)：存放过程数据库文件总文件(SUC)和系统安全保护文件。
　　　　3）数据库目录（C:\WDMACS\DDB)：存放过程数据库文件，数据库管理组态文件。
　　　　4）图形目录（C:\WDMACS\PIC）：存放绘图和显示程序使用的图形复盖和块状态显示文件。
　　　   5）应用文件目录（C:\WDMACS\APP）：建立应用程序及相应的数据文件。
　　　　6）历史目录（C:\WDMACS\HTK）：存放历史、趋势、应用三个程序的组态文件。
　　　　7）历史数据（C:\WDMACS\HTRDATA）：存放历史数据文件。
　　　　8）报警（C:\WDMACS\RCC）：存放报警数据文件。
3、系统启动和自动加载执行的程序：
　　　　1）报警文件任务（WALMFILE.EXE）：接收报警信息并将它们存入文件。
　　　　2）报警一览任务（WALMSUM.EXE）：按报警一览链接接收报警以进行显示。
　　　　3）报警管理（WNAM.EXE）：向各节点分发报警信息。
　　　　4）对话监视（WSEMON.EXE）：监视系统的对话状态，在对话中断时产生报警信息，同时试图再次接通。
　　　　5）启动对话（WSTRTSES.EXE）：在启动时，接通组态文件中列出的对话。
　　　　6）数据库服务（WDBASRV.EXE）：回答系统中的数据请求。
　　　　7）扫描、报警及控制（WSACTASK.EXE）：根据设备映象表（DIT）更新数据库，向DIT写数据及执行数据库链逻辑。
　　　　8）历史采集（HTC EXE）：根据设定要求采集历史数据。

1． MBE为MODICON PLC以太网驱动程序
2． 独立节点和网络节点 安装IFIX时，如此上位机与其他机器相连，则此上位机配置为网络节点，否则配置为独立节点。

PC1、PC2、PC3设置为网络节点。
3． SCADA S-扫描 C- 控制 A-报警 D-数据库
4． IFIX项目备份
备份dynimics目录下三个文件夹 HTR－历史数据　PDB－数据库　PIC－画面
LOCAL文件夹下为系统配置，可作备份，但只能在原机器上使用。
５．快捷键　Crtl＋W　运行／编辑　切换
６．工作台－用户首选项－常规－永远创建备份拷贝（在PIC目录下，建立名为backup的文件夹，保存最近使用的画面。
　　　　　　　　　　　－动画数据错误默认值（一般不变）
　　　　　　　　　　　－环境保护（安全性）
　　　　　　　　　　　－环境自定义（第一次画出的图形的属性）
　　　　　　　　　　　－后台启动（一般不用）
７．插入－数据连接（TAG名）
　　　　－图表（实时趋势）
　　　　－OLE对象（控件），举例为插入动画
　　　　－报警一览（作报警表）
　　　　　　　　　－操作员（权限）
　　　　　　　　　－过滤（显示报警的条件）
８．格式－图形编辑（对齐等）
　　　　－相同尺寸（以后选物体为参照）
９．专家工具栏－为动画服务
填充专家－显示为背景色，填充色为前景色。
替换画面专家－做画面切换按钮，打开一个画面，关闭一个画面。
切换数字量标签专家－将数字量由１变０，或由０变１。
１０．系统配置　MBE驱动　地址类型：一般６位
－SCADA使能
　　　　　　　－历史数据（一般更改路径）
　　　　　　　－网络配置（远程节点名－远程计算机名）
　　　　　　　－安全（图形界面下５个工具箱同编辑菜单）
　　　　　　　　　　－用户帐户（建立帐户、分配权限）
　　　　　　　　　　－配置（使能安全）
　　　　　　　　　　－安全区域
　　　　　　　　　　－任务（必须配历史，增加HTC.EXE文件，进行历史数据采集）
　　　　　　　　　　　具体可参考　电子书　任务－IFIX后台任务
１１．数据库编辑器　显示可用节点列表，可打开别的机器上的数据库
数据库—导出（可用EXECL编辑）
　　　　　　　显示－属性（选择数据库可看到的项目）
　　　　　　　块－初级块　二级块
　　　　　　　　　初级块（可直接连接现场模块，可有下级块）
AI块－I／O地址：包括D11：３００００１
－扫描设置－例外处理（AI值变化才采集）
　　　　　　　　　AR块－模拟量寄存器　可读可写
　　　　　　　　　DR块－数字量寄存器　可做一个地址代替１００个相邻地址，此１００个地址只能是开关点，只能显示，不能报警。且在FIX软件中只占一个点。
　　　　　　　　　二级块
　　　　　　　　　CA块－计算块，可作为AI块的下级块
　　　　　　　　　　　　　输入　A　AI
　　　　　　　　　　　　　　　　B　１５
　　　　　　　　　　　　　　　　C　４
　　　　　　　　　　　　　输出计算公式　A/C*B
　　　　　　　　　ETR块－做趋势　数据库可有６００个ETR块，曲线可保持１０分钟，做实时曲线用，做历史趋势不用此块。如AI-CA-ETR
　　　　　　　　　EV块－事件块　可做报警
IF VALUE=1 THEN RUN PROG1
ELSE
PROGRAM-[PROG1]
0 PLAYSOUND C:\WINNT\MEDIA\BJY.WAV
　　　　　　　　　PG块－程序块
　　　　　　　　　RA块－FIX中SIM驱动中自带的AI块
１２．数据域中　F_CV　　　F－浮点　CV－当前值
１３．图符集　有静态图符和动态图符
１４．历史趋势：a)必须先配置运行任务　HTC.EXE
　　　历史定义－定义数据的存贮，如果不定义，则数据不能回溯，只能显示实时数据。
在历史定义中定义需采集的Tag
c)在报警一览中增加笔Hist.Pcs.Tag名
１５．MODICON PLC地址　０－输出、中间线圈
　　　　　　　　　　　　　 １－输入DI
　　　　　　　　　　　　 　３－AI
　　　　　　　　　　　　　 ４－AO、保持寄存器
16、在-系统配置-本地启动-配置本地节点名-长兴工程本地节点名为PCS。
17、在GE PowerTool –Use local server-conect-Add chanel-Add device（dev0）
18、注意必须配置hosts文件，则需搜寻HOSTS文件，用记事本打开，在文件中添加上位机和PLC的地址，PLC的Host name随便注，如添加 1.1.1.6（以太网模板IP地址) 　PLC1（说明） 项。上位机的Fix的节点名应和计算机名一致，注在说明项，如不一致，需两个都注，中间空一个格。
19、安装Modicon PLC的趋程MBE时，需用IFix的安装盘，选择自定义安装，仅安装I/O Driver即可。
20、使用ODBC做报警记录，参考Ifix&ODBC。
21、SCU中的任务见图片IfixTask。
22、关于安全
如在Ifix中应用了安全，而无法登录，先运行Ifix，然后在开始-程序-Ifix-登录 用户名Admin 密码 Admin；再在开始-程序-Ifix-系统配置-关闭安全。在SCU中建两个组 一个组为操作员权限,可运行,可登录,可注销,不可切换任务.另一个组为管理员权限.再建用户.并使用自动登录功能.在用户选项-运行环境保护-选全部禁止.
24、Ifix分标准版、增强版和专业版
标准版不支持网络和ODBC而增强版有此两项功能,专业版有许多不常用功能.
Ifix有150点 300点 900点和无限点之分.
25、下位PLC用Siemens S7300，上位用Ifix，通讯协议TCP/IP，西门子CP343-1以太网模板。当驱动用SI7时，需用Siemens Simatic Net软件，SoftNet即可；当驱动用SL4时，什么都不需要。福耀玻璃使用SL4，福耀配置SL4时，在Device配置中，Hardware选Siemens Series7，Primary Device Ethernet中标明CP343-1的Mac地址，Remote Read 01.02, Local Read 01.00。具体见Online Help Setting Up the Driver一项。在S7300中，Rack表示底板，在硬件配置中先加底板，才可再加别的模板。Slot代表槽位。在硬件配置中，可以查到。在SL4中设地址时，不同DataBlock中的地址不能重复，如有重复，则输不进去。在Ifix的任务管理中，也许要添加TCPTASK.EXE。
26、合并两个Ifix项目，画面拷在一个目录下即可。数据库分别导出，然后再导入一个大数据库。
