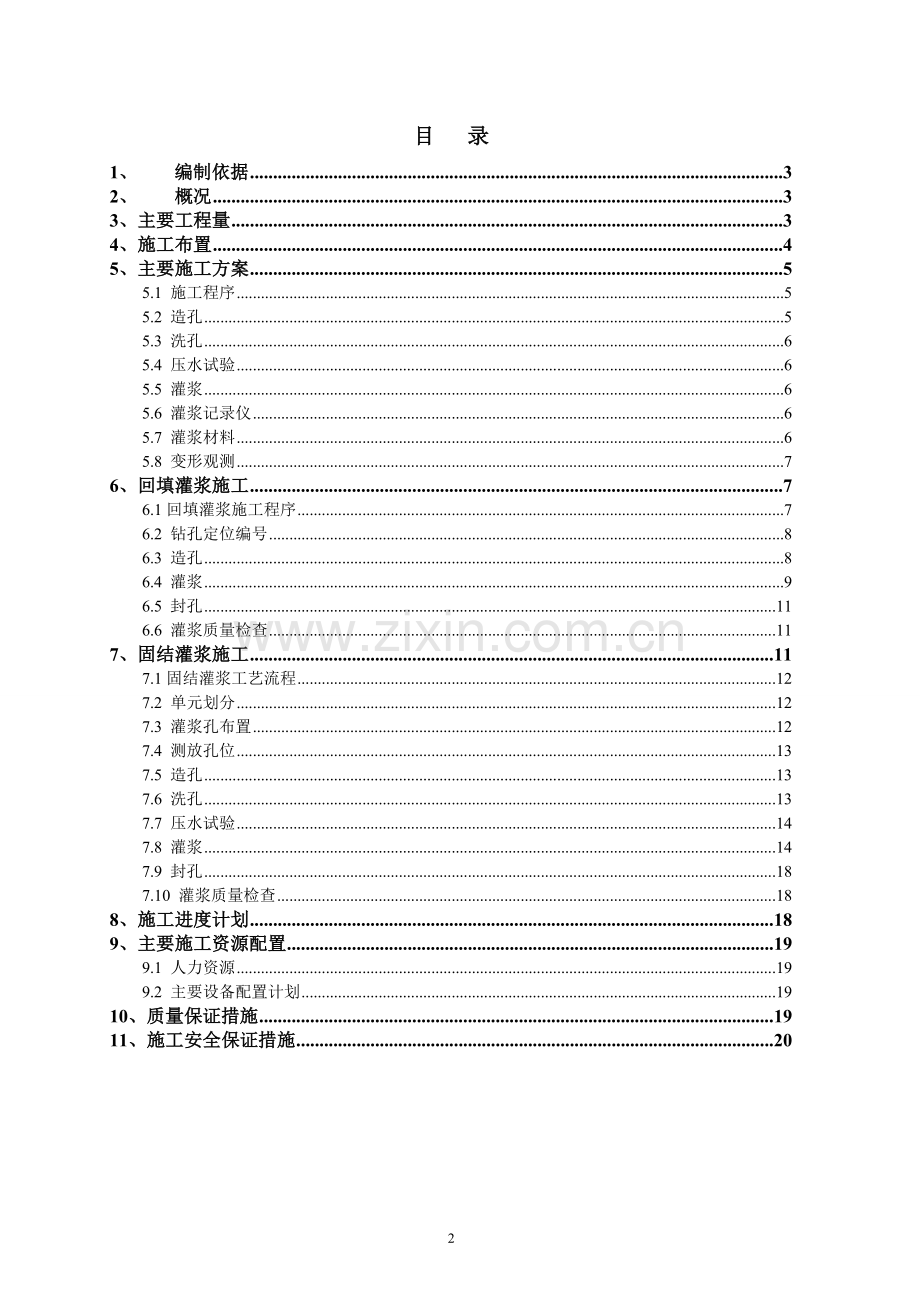

1、木里河上通坝水电站工程(合同编号:MLH-STB-JJ/C4-5)C4-5标引水隧洞回填、固结灌浆施工方案批 准: 审 核: 校 核: 编 制: 中国水利水电第六工程局上通坝工程项目部二一六年三月七日目 录1、编制依据32、概况33、主要工程量34、施工布置45、主要施工方案55.1 施工程序55.2 造孔55.3 洗孔65.4 压水试验65.5 灌浆65.6 灌浆记录仪65.7 灌浆材料65.8 变形观测76、回填灌浆施工76.1回填灌浆施工程序76.2 钻孔定位编号86.3 造孔86.4 灌浆96.5 封孔116.6 灌浆质量检查117、固结灌浆施工117.1固结灌浆工艺流程127.2 单
2、元划分127.3 灌浆孔布置127.4 测放孔位137.5 造孔137.6 洗孔137.7 压水试验147.8 灌浆147.9 封孔187.10 灌浆质量检查188、施工进度计划189、主要施工资源配置199.1 人力资源199.2 主要设备配置计划1910、质量保证措施1911、施工安全保证措施201、 编制依据(1)木里河上通坝水电站引水隧洞工程施工(C4-5标)合同文件(合同编号:MLH-STB-JJ/C4-5);(2)水工建筑物水泥灌浆施工技术规范(DL/T 5148-2012);(3)混凝土拌和用水标准(JGJ63-2006);(4)硅酸盐水泥、普通硅酸盐水泥(GB175-1999)
3、;(5)木里河上通坝水电站引水隧洞工程设计蓝图。2、 概况上通坝水电站位于四川省甘孜州理塘县麦洼乡和凉山州木里县唐央乡境内的木里河干流上,为低闸引水式电站,其为木里河干流(上通坝阿布地)水电规划的第一级电站,其下一级为卡基娃水电站。电站取水枢纽位于甘孜州理塘县鄂湿西沟上游约270m处,于右岸取水后经长约21.75km的引水隧洞至木里县日窝沟沟口处建地面厂房发电。工程的开发任务主要为发电,并兼顾下游生态环境用水要求。上通坝电站为低闸引水式电站,其正常蓄水位为3144.00m,额定引用流量107.7m3/s。电站装机3台,单机容量80MW,总装机容量240MW。工程主要由首部枢纽、引水系统、厂区建
4、筑物等组成。 引水隧洞进口底板高程为3124.00m,出口底板高程为3078.00m,为圆形有压隧洞,衬砌段成洞洞径6.20m,喷锚段成洞洞径6.50m,隧洞比降约为2.12,引用流量107.7m3/s,引水隧洞全长约21.75km,本标段承担引17+900m引21+797m。类围岩开挖直径6.8m,C20钢筋混凝土衬砌,衬厚0.3m;、类围岩开挖直径分别为7.2m、7.4m,C20钢筋混凝土衬砌,衬厚分别为0.5m、0.6m,衬砌段隧洞顶拱120范围采用回填灌浆,、类围岩地段四周进行固结灌浆。3、主要工程量 引水隧洞钢筋混凝土衬砌段灌浆分回填灌浆、固结灌浆。根据现有的图纸要求,在引水隧洞所有
5、全断面混凝土衬砌段需进行回填,、类围岩地段四周进行固结灌浆。回填灌浆总量约29237.13m2,固结灌浆总量约31716米。4、施工布置根据本标施工总布置的主供风、水、电系统,以及排污、通风系统,灌浆工程本着就近、方便、节省、易于控制施工质量的原则,充分利用开挖支护的现有条件,围绕施工进度总目标,在确保施工需要的前提下尽量减少临建工程量。4.1施工用风空压机布置在7#支洞口位置布置2台20m3/min 电动空压机往灌浆工作面供风,供风管道沿洞身布置,靠近工作面附近采取35软道与造孔设备连接。4.2 施工用水利用开挖时各支洞口设置的高位水池供灌浆施工使用,其位置在洞口以上20m左右,以保证足够的
6、水压力,洞内供水管道为108钢管。4.3 施工用电 采用开挖、砼浇筑所形成的系统。从各变压器的低压端接至工作面。洞内动力线与照明线分开。4.4 灌浆作业平台引水隧洞钻孔、灌浆作业在自制钻孔、灌浆台车上进行,7#支洞控制段引水隧洞上下游各投入钻孔、灌浆台车1部。采用下部钢结构上部管架结构,利用两侧安设的橡胶轮子进行移动。4.5水泥浆制、供浆系统布置根据混凝土施工情况,洞内制浆站布置于7#支洞与主洞交叉口。制浆站采用48钢管搭设水泥堆放平台、ZJ-400型高速制浆机和低速搅拌机组成。浆液输送由集中制浆系统用3SNS灌浆泵输采用f50mm钢管输送浆液至各灌浆部位。各个灌浆部位内主要机械设备有双层搅拌
7、桶及灌浆泵。输送浆液流速为1.42.0m/s,各集中制浆系统按砼浇筑情况进行多次移设。洞内制浆站系统结构图回填灌浆用砂水泥搅拌机过滤筛储浆筒3SNS灌浆泵4.6 通讯工作面制浆、灌浆、监测之间由程控电话、电铃、彩灯等多种方式形成洞内灌浆作业通讯网,对外联络采取移动手机。4.7 排污现场施工废水、废浆集中排放至规定的污水沉淀池,经沉淀过滤处理后排放至指导地点,严禁废水、废浆随地乱排,不得影响混凝土作业面施工。5、主要施工方案5.1 施工程序在主洞内选择有代表性地质条件1015延米洞段,先完成回填灌浆及检查后进行生产性固结灌浆试验,用以验证灌浆工艺及施工参数能否适合该区域地质条件。回填灌浆在衬砌混
8、凝土达到70%设计强度后进行,固结灌浆在该部位的回填灌浆检查孔施工完后进行。灌浆施工程序为:回填灌浆及质量检查固结灌浆及质量检查5.2 造孔1)回填灌浆孔采用YT28凿岩机钻进成孔。2)固结灌浆孔孔深4.5米,故采用YT28凿岩机钻进成孔。5.3 洗孔固结孔钻孔完成后应进行钻孔冲洗,采用压力水或风水联合冲洗。5.4 压水试验固结灌浆每单元按施工总孔数的5%采用单点法进行灌前压水试验。5.5 灌浆1)浆液配制采用“集中制原(浓)浆,灌浆点配浆”的方法。 2)回填灌浆采用纯压式。3)固结灌浆方式主要采用纯压式。固结灌浆孔的基岩段长不大于6m时,可全孔一次灌浆。4)灌浆采用3SNS灌浆泵进行灌注。5
9、.6 灌浆记录仪灌浆过程中使用灌浆记录仪测记灌浆压力、注入率、水灰比等参数。灌浆自动记录仪连接示意图5.7 灌浆材料1)水泥灌浆采用普通硅酸盐水泥,灌浆水泥必须符合硅酸盐水泥、普通硅酸盐水泥GB175-1999根据业主供材,泰国生产的大象牌、钻石牌水泥,水泥的强度等级为P.C32.5,水泥细度要求为通过80m方孔筛的筛余量不大于5%。对所用水泥应严格防潮并缩短存放时间。受潮结块的水泥不得使用,出厂期超过3个月的水泥不应使用。2)水灌浆用水符合混凝土拌和用水标准(JGJ63-2006)的规定,制浆用水的温度不高于30,且高于5,利用河水或沿途冲沟地表水。3)掺合料经监理工程师批准,可在水泥浆液中
10、掺入砂等掺合料。各种掺合料质量符合水工建筑物水泥灌浆施工技术规范(DL/T 5148-2012)规定,其掺入量通过试验确定,并报监理工程师批准后执行。4)外加剂经监理工程师批准,可在水泥浆液中掺入速凝剂、减水剂、稳定剂以及监理工程师指示或批准的其它外加剂。各种外加剂的质量符合水工建筑物水泥灌浆施工技术规范(DL/T 5148-2012)规定,其掺入量通过试验确定,报监理工程师批准后执行。所有能溶于水的外加剂以水溶液状态加入。5.8 变形观测灌浆过程中,应注意观测混凝土的变形,若发现异常,应即降压,报告有关人员,并作详细记录。6、回填灌浆施工6.1回填灌浆施工程序6.1.1 回填施工工艺流程钻孔
11、(沿预埋管钻孔)结束标准 YesNo测量放孔位灌 浆封 孔回填施工工艺流程见下图。回填灌浆施工工艺流程图6.1.2 单元划分顶拱回填灌浆按划分的区段由低往高进行,每区段(单元)长度不大于3个衬砌段,端部必须封堵严密。6.1.3 灌浆孔布置1)回填灌浆孔深入基岩10cm。2)回填灌浆在钢筋混凝土衬砌全线顶拱中心角120范围,灌浆布孔均在垂直洞轴线的铅直面上,采用单、双孔交替布置,、序孔均包含顶孔,排距300cm。6.2 钻孔定位编号6.2.1 钻孔编号孔位布置图见设计图,施工时将按此绘制引水隧洞回填灌浆孔位布置展示图,回填孔编号为Ha-()-b-c:1)H代表回填。2)a单元,由上游向下游按自然
12、序列递增,a=1,2,3,。3)()代表为序孔或孔。4)b为排号,对应a单元,由上游向下游按自然序列递增,b=1,2,3,。5)c为孔号,对应b排,面向上游由左向右按自然序列递增,c=1,2,3,。6.2.2 钻孔测放定位在浇筑洞身混凝土时,按设计测放孔位预埋钢管,预埋孔位偏差在20cm以内;拆模后及时标识孔位,并用红油漆标示。回填灌浆采用在预埋管中钻孔的方法。6.3 造孔6.3.1 灌浆孔基本技术参数1)孔径:38mm。2)孔深:打穿砼后深入基岩10cm。6.3.2 造孔设备YT28气腿式风钻手风钻。6.3.3 造孔顺序1)同一单元内分了序孔和序孔,先进行序孔的造孔灌浆工作,后进行序孔的造孔
13、灌浆工作。后序孔包括顶孔。2)同一单元内的同一次序孔可全部或部分钻出后,再进行灌浆;也可单孔分序钻进和灌浆。6.3.4 造孔注意事项1)钻孔开孔对准预埋管并顺着预埋管方向进行钻进,未埋管部分根据现场测量放孔位,并以红油漆做好标记,不得损伤结构钢筋。2)钻孔班报准确记录衬砌砼厚度、空腔尺寸和入基岩深度等。3)造孔过程中如遇结构钢筋可在10cm范围内移动,不得损伤钢筋截面,如遇临时支护钢筋,可穿过。6.4 灌浆6.4.1 灌浆材料1)水泥灌浆采用普通硅酸盐水泥,灌浆水泥必须符合硅酸盐水泥、普通硅酸盐水泥GB175-1999根据业主供材,泰国生产的大象牌、钻石牌水泥,水泥的强度等级为P.C32.5,
14、水泥细度要求为通过80m方孔筛的筛余量不大于5%。对所用水泥应严格防潮并缩短存放时间。受潮结块的水泥不得使用,出厂期超过3个月的水泥不应使用。2)水灌浆用水符合混凝土拌和用水标准(JGJ63-2006)的规定,制浆用水的温度不高于30,且高于5,利用河水或沿途冲沟地表水。3)掺合料经监理工程师批准,可在水泥浆液中掺入砂等掺合料。各种掺合料质量符合水工建筑物水泥灌浆施工技术规范(DL/T 5148-2012)规定,其掺入量通过试验确定,并报监理工程师批准后执行。4)外加剂经监理工程师批准,可在水泥浆液中掺入速凝剂、减水剂、稳定剂以及监理工程师指示或批准的其它外加剂。各种外加剂的质量符合水工建筑物
15、水泥灌浆施工技术规范(DL/T 5148-2012)规定,其掺入量通过试验确定,报监理工程师批准后执行。所有能溶于水的外加剂以水溶液状态加入。6.4.2 设备1)制浆设备:ZJ-400高速搅拌机和低速搅拌机。2)送浆、灌浆设备:3SNS灌浆泵.。3)孔口封闭器:采用铁打塞或机械式孔口封闭器。4)记录仪:WE/GJ-A型三参数自动灌浆记录仪。5)辅助机具:钢编管(高压钢丝编织胶管)、防震压力表。6.4.3 制浆(1)制浆方式采用集中制浆、灌浆点配浆或工作面临时制浆站制浆的方式。(2)浆液制备浆液制备工艺如下:1)计量 按浆液配比配料,计量误差小于5%。 水泥等固相材料采用重量称量法计量。2)普通
16、水泥浆液(使用高速搅拌机ZJ-400搅拌) 按配合比将计量好的水加入高速搅拌机中; 将袋装水泥倒入高速搅拌机中; 高速搅拌时间不小于30 S。3)浆液密度测定浆液须搅拌均匀,用比重称或婆梅式比重计测定浆液密度。4)浆液输送 制备好的浆液过筛; 浆液置于储浆桶,低速搅拌; 浆液用3SNS泵输送至灌浆现场。5)浆液有效期:普通浆液从开始制备至用完的时间不宜大于4h。6)浆液温度保持在540,水温低于30。7)浆液储存超过4小时或浆液温度超过40时应作弃浆处理。6.4.4 灌浆方法采用机械式孔口封闭器堵住孔口,用纯压式灌浆法。6.4.5 灌浆顺序回填灌浆自较低高程一端开始,向较高的一端推进。先灌序孔
17、,后灌序孔。同一单元内的同一次序孔可全部或部分钻出后,再进行灌浆,也可单孔分序钻机和灌浆。6.4.6 灌浆压力引水隧洞衬砌段回填灌浆压力采用0.3MPa。6.4.7 浆液水灰比所有回填灌浆的浆液水灰比采用0.6:1的水泥浆。空隙大的部位应灌注水泥砂浆或高流态砼,但水泥砂浆的掺砂量不应大于水泥重量的200。6.4.8 灌浆结束条件回填灌浆在设计规定压力下,当灌浆孔停止吸浆时,延续灌注10min可结束。6.4.9 灌浆注意事项1)回填灌浆应在混凝土达到70设计强度后进行。2)灌浆前对施工缝、砼缺陷等可能漏浆的部位先行嵌缝封堵处理。3)回填灌浆过程中如发生串浆,应在被串孔排出浓浆时将其堵塞,灌浆孔继
18、续灌注,如被串孔是一序孔,可不必重新灌浆,如是二序孔宜重新钻开灌浆;亦可采用一孔一泵同时灌注的方法。4)及时、准确记录施工情况,发现异常情况及时处理并报监理工程师。5)回填灌浆因故中断时,及早恢复灌浆,中断时间大于30min,扫孔至原孔深后恢复灌浆,若灌浆孔仍不吸浆,则重新就近钻孔进行补灌。6.5 封孔灌浆孔灌浆结束后,排除钻孔内的积水和污物,采用全灌浆法封堵。孔口需用水泥砂浆(强度不低于M25)压抹齐平。6.6 灌浆质量检查1)回填灌浆质量检查在该部位灌浆结束7d后进行。2)检查孔布置在顶拱中心线、脱空较大、串浆孔集中以及灌浆情况异常部位,孔深穿透衬砌深入围岩10cm;检查孔每10m15m设
19、置一个。3)回填灌浆质量检查方法及标准采用钻孔注浆法,即向检查孔内注入水灰比2:1的浆液,压力与灌浆压力相同,初始10min孔内累计注入量不大于10L,即为合格。4)检查孔检查结束后,应排除钻孔内积水和污物,露出衬砌混凝土表面的埋管应割除,使用浓浆将孔封填密实,孔口压抹齐平。7、固结灌浆施工根据木里河上通坝水电站引水隧洞设计蓝图中对衬砌后固结灌浆的分类和参数设计,并结合灌浆工程相关规范,现对系统固结灌浆施工工艺和技术要求做进一步阐述。另由于顶顶拱120范围为回填灌浆范围,该范围内衬砌后系统固结灌浆孔兼作回填灌浆孔。故系统固结灌浆施工须待回填灌浆施工后7d进行。7.1固结灌浆工艺流程固结灌浆工艺
20、流程如下:测放孔位灌浆孔分序钻孔至设计深度洗孔压水试验灌浆制浆灌浆孔封孔移灌浆管至下一孔灌浆移机至下一孔钻孔固结灌浆施工工艺流程图7.2 单元划分固结灌浆分区段(单元)进行,每区段(单元)长度不大于3个衬砌段,一般控制在50m以内。7.3 灌浆孔布置1)固结灌浆按环间分序、环内加密的原则进行。环间分两序施工,奇数排为序,偶数排为序;先施工序环孔,后施工序环孔;先灌底部孔,再灌顶部孔;序环待凝72h后,方可钻灌序环。钻孔和灌浆都必须按分序加密的原则进行。具体布置按照设计图纸及监理工程师指令进行。 2)灌浆孔编号:Ga-()-b-c其中,G固结灌浆;a单元号,由上游向下游按自然序列递增,a=1,2
21、,3,。() 代表为序孔或孔b排号,对应a单元,由上游向下游按自然序列递增,b=1,2,3,。c孔号,对应b排,面向下游由右向左按自然序列递增,c=1,2,3,。7.4 测放孔位以隧洞中心为原点,按孔夹角22.5投射到衬砌混凝土表面,排距3.0m,梅花型布置。固结灌浆孔根据现场测量放孔位,并以红油漆做好标记。7.5 造孔7.5.1 引水隧洞固结灌浆孔基本技术参数1)孔径:38mm。2)孔深:造孔深度按设计图纸要求,引水隧洞固结灌浆设计孔深4.5m 。3)孔向:按施工图纸指示方向施工。7.5.2 造孔设备引水隧洞固结灌浆造孔采取TY28气腿钻。7.5.3 造孔顺序1)先造环间序排孔,后造环间序排
22、孔;同一环内先造序孔,后造加密孔。2)同一单元内的同一次序孔可全部或部分钻出后,再进行灌浆;也可单孔分序钻进和灌浆。7.5.4 钻孔段长划分孔深为4.5m的固结灌浆孔采用全孔一次性成孔灌浆。7.5.5 造孔注意事项1)钻孔开孔对准孔位点,按照设计角度调校好钻机角度。2)钻孔班报准确记录衬砌砼厚度和钻孔深度等。3)造孔过程中如遇结构钢筋可在10cm范围内移动,不得损伤钢筋截面;如遇临时支护钢筋,可穿过。7.6 洗孔1)固结灌浆孔造孔结束后进行孔壁冲洗和裂隙冲洗,直至回水澄清。裂隙冲洗采用压力水冲洗,直至回水澄清,延续10min结束。2)冲洗水压力为80%最大灌浆压力,且不大于1MPa。3)地质条
23、件复杂或有特殊要求时,是否需要冲洗以及如何冲洗,通过现场试验确定。7.7 压水试验1)压水试验在岩石裂隙冲洗结束后进行。固结灌浆压水试验孔不少于总孔数的5%,先导孔采用单点法压水,其它孔采用简易压水法。2)压水试验按水工建筑物水泥灌浆施工技术规范(DL/T5148-2012)附录A(灌浆工程压水试验)执行。3)压水试验压力值表1。表1 引水隧洞固结灌浆孔单点法压水试验压力灌浆压力(MPa)压水压力(MPa)备 注131灌浆工程类别为洞室固结灌浆1灌浆压力的80%4)压入流量稳定标准:在稳定的压力下,每35min测读一次压入流量。连续四次读数中最大值与最小值之差小于最终值的10%,或最大值与最小
24、值之差小于1L/min时,本段试验即可结束,取最终值作为计算值。5)压水试验成果以透水率q表示。其计算公式见式1。 (公式1)式中:q试段透水率,Lu;Q压入流量,L/min;P作用在试段内的全压力,MPa;L试段长度,m。6)简易压水试验压力为灌浆压力的80%,并不大于1MPa,压水20min,每5min测读一次压入流量。取最后的流量值作为计算流量,其成果以透水率q表示,按公式1进行计算。7.8 灌浆7.8.1 灌浆材料1)水泥灌浆采用普通硅酸盐水泥,灌浆水泥必须符合硅酸盐水泥、普通硅酸盐水泥GB175-1999根据业主供材,泰国生产的大象牌、钻石牌水泥,水泥的强度等级为P.C32.5,水泥
25、细度要求为通过80m方孔筛的筛余量不大于5%。对所用水泥应严格防潮并缩短存放时间。受潮结块的水泥不得使用,出厂期超过3个月的水泥不应使用。2)水灌浆用水符合混凝土拌和用水标准(JGJ63-2006)的规定,制浆用水的温度不高于30,且高于5,利用河水或沿途冲沟地表水。3)掺合料经监理工程师批准,可在水泥浆液中掺入砂等掺合料。各种掺合料质量符合水工建筑物水泥灌浆施工技术规范(DL/T 5148-2012)规定,其掺入量通过试验确定,并报监理工程师批准后执行。4)外加剂经监理工程师批准,可在水泥浆液中掺入速凝剂、减水剂、稳定剂以及监理工程师指示或批准的其它外加剂。各种外加剂的质量符合水工建筑物水泥
26、灌浆施工技术规范(DL/T 5148-2012)规定,其掺入量通过试验确定,报监理工程师批准后执行。所有能溶于水的外加剂以水溶液状态加入。7.8.2 设备1)制浆设备:ZJ-400高速搅拌机和低速搅拌机。2)送浆、灌浆设备:3SNS灌浆泵.。3)孔口封闭器:采用铁打塞或机械式孔口封闭器。4)记录仪:WE/GJ-A型三参数自动灌浆记录仪。5)辅助机具:钢编管(高压钢丝编织胶管)、防震压力表。7.8.3 制浆(1)制浆方式采用集中制浆、灌浆点配浆或工作面临时制浆站制浆的方式。(2)浆液制备浆液制备工艺如下:1)计量 按浆液配比配料,计量误差小于5%。 水泥等固相材料采用重量称量法计量。2)普通水泥
27、浆液(使用高速搅拌机ZJ-400搅拌) 按配合比将计量好的水加入高速搅拌机中; 将袋装水泥倒入高速搅拌机中; 高速搅拌时间不小于30 S。3)浆液密度测定浆液须搅拌均匀,用比重称或婆梅式比重计测定浆液密度。4)浆液输送 制备好的浆液过筛; 浆液置于储浆桶,低速搅拌; 浆液用3SNS泵输送至灌浆现场。5)浆液有效期:普通浆液从开始制备至用完的时间不宜大于4h。6)浆液温度保持在540,水温低于30。7)浆液储存超过4小时或浆液温度超过40时应作弃浆处理。7.8.4 灌浆方法1)采用纯压式灌浆,固结灌浆宜采用单孔灌浆的方法,当固结灌浆发生相互串浆时,可采用群孔并联灌浆,但并联孔数不宜多于3个,并应
28、控制压力,防止混凝土面或岩石面抬动。2)本工程固结灌浆孔深为4.5m,采用全孔一次灌浆;当地质条件不良或特殊情况,可采取分段灌浆方法进行。7.8.5 灌浆顺序按环间分序、环内加密的原则进行。环间先灌序排孔,后灌序排孔;同一环内先灌序孔,后灌加密孔。7.8.6 灌浆压力引水隧洞固结灌浆压力可为0.5Mpa2.0Mpa,本工程引水隧洞固结灌浆压力根据现场灌浆实验后确定。7.8.7 浆液水灰比及浆液变换固结灌浆所用浆液水灰比采用2:1,1:1,0.8:1,0.5:1四个比级。浆液变换按由稀到浓逐级变换。1)当灌浆压力保持不变,注入率持续减小时,或当注入率不变而压力持续升高时,不改变水灰比;2) 当某
29、级浆液注入量已达300L以上,或灌浆时间已达60min,而灌浆压力和注入率均无改变或改变不显著时,改浓一级水灰比;3) 当注入率大于30L/min时,可根据具体情况越级变浓。4)灌浆过程中,灌浆压力或注入率突然改变较大时,应立即查明原因,随时调整,采取相应的措施处理。5)灌浆过程中,应当每隔一定时间测定浆液比重,灌浆结束时亦应测定浆液比重,并作出记录。6)当采用最大浓度浆液施灌,注入量很大而不见减少时,经监理人同意可采用间歇灌浆法,同时考虑加砂,如因加入掺合料而使注入量突减,则应停止使用掺合料。7.8.8 灌浆结束条件固结灌浆在该灌浆段规定压力下,当注入率不大于1L/min后,继续灌注30mi
30、n,灌浆可结束。7.8.9 灌浆特殊情况处理1)灌浆过程中,发现冒浆、漏浆,应根据具体情况采用嵌缝、表面封堵、低压、限流、限量、加浓浆液和间歇灌浆等方法进行处理。2)灌浆过程中发生串浆时,如串浆孔具备灌浆条件,可以同时进行灌浆,应一泵灌一孔。否则应立即将串浆孔塞住,待灌浆孔灌浆结束后,串浆孔再继续钻进和灌浆。3)灌浆过程中如回浆变浓,应换用相同水灰比的新浆进行灌注,若效果不明显,继续灌注30min,即可结束灌浆。4)灌浆工作必须连续进行,若因故中断,须按如下原则进行处理: 尽可能缩短中断时间,尽早恢复灌浆; 中断时间超过30min,应立即进行冲洗,如冲洗无效,应在重新灌浆前进行扫孔; 恢复灌浆
31、时,应采用开灌比级的浆液进行灌注。如吸浆量与中断前相似,即可采用中断前的水灰比。如吸浆量较中断前减少不多,则浆液应逐渐加浓; 恢复灌浆后,如吸浆量较中断前减少很多,且在极短时间内停止吸浆,则视该段不合格。5)大量耗浆孔段的处理: 首先应降低灌浆压力,采用浓浆,减少并限制其注入率,待该段耗浆量超过3t/m,仍不见压力回升,而且无漏浆的现象,则应停止灌浆,待凝24h后复灌; 复灌时注入率逐渐减少,则灌浆至正常结束; 复灌时注入率仍很大,灌浆难以结束时,则采用掺中细砂、水玻璃、水泥浆液和水玻璃双液法等方法,待耗浆量超过0.51t/m后,再待凝后复灌至正常结束; 复灌时注入率较待凝前相差悬殊,且耗浆量
32、很小,则应对该段扫孔后再灌浆,如扫孔后注入率仍很小,此孔灌浆即告结束。6)当长期达不到结束标准时,应报请监理人共同研究处理措施。7.9 封孔灌浆孔灌浆结束后,排出钻孔内的积水和污物,采用置换和压力灌浆封孔法封孔。1)灌浆孔采用置换和压力灌浆封孔法封孔,即全孔灌浆完毕后,先采用灌浆管将孔内余浆置换成为水灰比0.5:1的浓浆,而后继续使用这种浓浆进行纯压式灌浆封孔。封孔灌浆的压力用该孔最大灌浆压力,灌浆持续时间不小于30min。2)待孔内水泥浆液凝固后,对钻孔空余部位使用干硬性水泥砂浆封填密实,孔口压抹齐平。7.10 灌浆质量检查1)引水隧洞固结灌浆的质量检查应在该段灌浆结束37天后进行。2)固结
33、灌浆质量检查孔采用压水试验,试验采用单点法。合格标准如下:检查孔的数量应为灌浆孔总数的5,孔段合格率应在80以上,不合格孔段的透水率值不超过设计值10Lu的50,且不集中,即为合格。3)检查孔完成检查任务后,应用全孔灌浆封孔法封孔。8、施工进度计划回填固结灌浆施工采用“先后与并行”相结合的方式进行,具体为:洞室除洞顶拱部位的灌浆须按先回填灌浆后固结灌浆的顺序进行外,其余部位的固结灌浆可同时进行,以加快施工进度。进度计划按混凝土施工达到凝期强度后即时跟进灌浆作业,分两个作业面施工同时施工。1)7#施工支洞控制段引水隧洞上游回填灌浆范围为引17+900引19+850(1989m),其中固结灌浆洞段
34、长1247m。根据总施工进度计划灌浆开工时间为2016年4月10日至2016年11月30日。月施工强度为回填272m,固结180m。2)8#施工支洞控制段引水隧洞上游回填灌浆桩号为引19+850引21+798(1948m),其中固结灌浆洞段长1393m。根据总施工进度计划灌浆开工时间为2016年3月20日至2016年10月31日。月施工强度为回填250m,固结200m。9、主要施工资源配置根据本工程特点及进度安排,有效组织、合理投入各项资源,以保证施工质量和工期要求。9.1 人力资源引水隧洞灌浆施工队伍人员拟配置 工程技术管理人员4人。 技术工人20人。 辅助人员10人。9.2 主要设备配置计
35、划根据引水隧洞工程特点及工期要求,结合现场实际情况,投入主要设备见表1。表1 投入主要设备编号品名型号/规格单位数量备注1凿岩钻机YT28台82电动空压机20m3/min台23柴油发电机350KW台1二衬已备用4高速搅拌机ZJ-400台25灌浆泵3SNS台46双层搅拌桶200L台27单层搅拌桶200L台28储浆桶400L台29钻、灌浆台车台2现场自制10灌浆记录仪GJ-1000套211无堵塞排污泵30m/h台112潜水泵排量30m/h台213电焊机BKX300台210、质量保证措施1)根据工程项目特点及要求成立质量控制组织体系,明确各级质量责任人及其权责范围,凡参与质量控制的技术人员,必须有类
36、似施工经验、质检培训合格的人员,其数量满足现场“两班”跟班的要求。2)建立工序签证制度:工序开工前,工程技术人员向作业队进行现场交底,每一道工序完成后,由作业班组自检合格签字,作业队内互检合格签字后,报项目经理部主管部门检查、验收,合格后报请监理相关部门进行专检,合格签字后,进入下一道工序的施工。3)钻孔的机械满足其相应的技术要求,能方便定位,保证孔位和孔向,钻机的深度满足孔深的要求,气动钻机具备消音、除尘装置。制浆设备采用高速制浆机,配置相应的过滤装置。灌浆设备其压力满足技术要求需要,运行稳定,摆动范围小,输浆过程中活塞不漏浆。检测、记录设备采用成熟产品,使用前均校验或率定,防止因仪器、设备
37、误差影响施工质量。3)设备的数量符合质量控制和进度的要求,杜绝采用超压钻进、不符合要求的多孔并联灌注现象。4)水泥的标号、细度、有机物含量等指标满足技术要求和规范要求,水泥的储存不超过三个月。砂的细度模数、含泥量等指标满足规范要求,杜绝不合格材料用于工程。5)组织员工熟悉施工方案,掌握施工技术和工程质量的关键控制点。6) 严格按操作规程和技术要求进行作业,认真控制灌浆压力,浆液比重、变浆标准和结束标准,保证满足各种设计指标。7)所有灌浆均采用自动记录仪进行监控记录,建立规范资料档案系统和质量、安全信息系统,确保各种记录真实、准确、齐全。8)灌浆时,如遇大漏量孔段,首先采用限压、限流进行处理,或
38、者灌注稳定浆液或水泥砂浆,必要时采用间歇灌浆。如果发生孔段串浆,在条件许可时,将串通孔段并联灌浆,如不具备条件,则可将串浆孔用阻塞器封闭,再进行灌浆。9)对于施工过程中发现的问题,按照“三不放过”原则进行处理,对于经检查发现的问题按照“返修、再验收”处理。11、施工安全保证措施1)项目部设立安全生产领导小组,项目经理任组长,项目经理为项目安全生产的第一责任人,同时设主管安全生产的项目副经理;灌浆工作现场安全第一责任人为灌浆队长,在项目部安全生产领导小组领导下负责灌浆项目的安全工作。2)项目部设专职灌浆施工安全员;各作班组设一名兼职安全员。3)项目部定期或根据实际需要对员工进行安全教育培训,使员
39、工熟知各自工种的安全技术操作规程,明确“安全生产、重在预防”,树立牢固的安全生产意识。4)特殊工种人员(如驾驶员、电工、焊工等)要求持证上岗。5)安全员负责指导、监督、检查安全生产措施的实施,对现场安全生产违规单位或个人开据罚单,定期对各项目的安全生产工作进行检查。6)灌浆工地设置各种安全标志,在需要的地方设置保护设施。7)注意用电安全,接线、搭火时要由专业电工进行操作,照明用电线路有序布设。8)灌浆施工作业前,安全员须根据现场情况采取相应的安全措施,对存在不安全因素的施工项目在隐患未消除前不允许其施工。9)员工进入导流洞灌浆施工现场,必须佩带安全帽,着装安全、整洁,听从指挥。10)现场合理安装、布置设备、机具、管路,做到现场整洁,施工秩序井然,施工现场工完料净,场地清洁整齐,无弃物。11)导流洞灌浆施工时必须保证现场整洁,现场施工废水、废浆集中排放至指定地点,严禁废水、废浆随地乱排。12)遵守工程所在地国家和地区环境保护的各种条例。21
