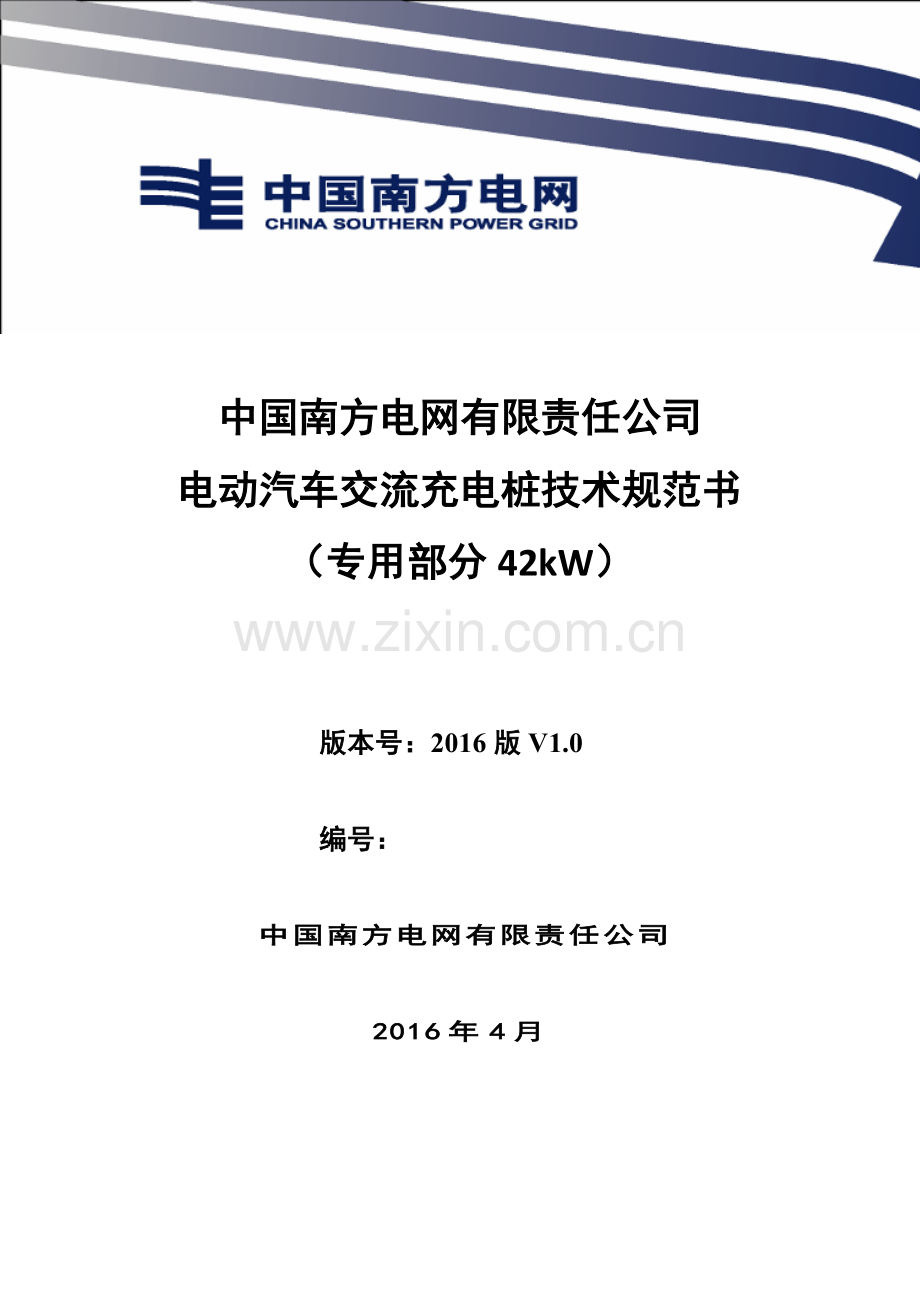

中国南方电网有限责任公司
电动汽车交流充电桩技术规范书
（专用部分42kW）

版本号：2016版V1.0
编号：
中国南方电网有限责任公司
2016年4月 目 录
1标准技术参数 1
2项目需求部分 2
2.1 供货需求及供货范围 2
2.2 必备的备品备件、专用工具和仪器仪表供货表 3
2.3 图纸资料提交单位 3
2.4 工程概况 4
2.5 使用条件 4
2.6 项目单位可选技术参数 4
2.7 项目单位技术差异表 5
3 投标人响应部分 6
3.1 投标人应提供技术参数 6
3.2 投标人技术偏差 6
3.3 投标人资料提交时间及培训要求 7
3.4 主要元器件来源 7
3.5 推荐备品备件、专用工具和仪器仪表 7
3.6 投标方需说明的其他问题 8

1标准技术参数
投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1.1）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内 “投标方保证值”栏之外的数值。如有差异，请填写表3.2：技术差异表。
所有由投标方提供的标准参数值应与型式试验报告一致。
表1.1 技术参数和性能要求响应表
序号
名 称
标准参数值
投标人保证值
一
基本参数
1
交流输入电压
三相380 V：323～437
（投标人填写）
2
交流电源频率
50 Hz±1 Hz
（投标人填写）
二
必备功能
1
通信功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
2
显示功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
3
输入功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
4
远程启停功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
5
计量功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
6
付费交易功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
7
数据本地存储功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
8
自检功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
9
软件升级功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
10
控制导引功能
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
11
急停
符合中国南方电网有限责任公司电动汽车交流充电桩技术规范书（通用部分）
（投标人填写）
12
与上级监控系统通讯协议
符合南方电网公司电动汽车充换电服务网络运营监控系统通信规约第2部分：系统与充电设施(2016版)
（投标人填写）
三
性能指标
1
平均故障间隔时间
17520h（置信度85%）
（投标人填写）
四
防护等级
1
防护等级
IP54
（投标人填写）
五
电磁兼容能力
1
电压暂降、短时中断抗扰度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
2
射频电磁场辐射抗扰度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
3
电快速瞬变脉冲群抗扰度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
4
无线电骚扰限制
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
5
浪涌（冲击）抗扰度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
6
静电放电抗扰度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
六
绝缘性能
1
绝缘电阻
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
2
介质强度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
3
冲击电压
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
七
机械强度
1
机械强度
符合南方电网公司电动汽车交流充电桩技术规范(2016版)
（投标人填写）
2项目需求部分
2.1 供货需求及供货范围
投标方提供的电动汽车交流充电桩的具体规格、数量见表2.1：供货范围及设备技术规格一览表。投标方应如实填写“投标方保证”栏。
表2.1供货范围及设备技术规格一览表
序号
名 称
单位
招标方要求
投标方保证
型式、规格
数量
型式、规格
数量
1
交流充电桩
台
1. 额定电压： 三相380V
(根据工程选择：220V；380V)
2. 额定电流： 63A
（根据工程选择：10A；16A；32A；63A）
3. 结构形式： 落地式 （根据工程选择：落地式、壁挂式）
4. 显示屏形式：__触摸彩屏（7寸）___
（根据工程选择：触摸彩屏；单色液晶+键盘）
5. 桩体颜色：符合南网电动汽车VI设计手册
6.支付方式：非接触式卡（ISO-14443规定的type-A型）、网络支付
7. 桩体尺寸：_____
8. 读卡器类型： 非接触式
9.通信方式：4G/3G/2G的全网通通信模块、以太网（支持自组网功能）
10.急停按钮：急停回路应设计在输入侧，急停装置应装设透明保护罩防止误操作，整体不应凸出。

（投标人填写）

2.2 必备的备品备件、专用工具和仪器仪表供货表
投标方应向招标方提供必备的备品备件，备品备件清单详见检修维护手册，专用工具和仪器仪表清单见表2.2， 要求提供的专用工具和仪器仪表应是新品，与设备同型号、同工艺。
表2.2 必备的备品备件、专用工具和仪器仪表清单

序号
名 称
项目单位要求
投标人响应
单位
数量
规 格
单位
数量
1
接触器
个
按项目单位计算，每20台充电桩备1个，不足20台时按20台计。本备品不单独报价，相关费用计入充电桩整体报价中。

2
急停按钮透明保护罩
个
每台充电桩备10个。

2.3 图纸资料提交单位
表2.3 提交的图纸资料及其接收单位
提交图纸资料名称
接收图纸单位名称、地址、邮编、电话
提交份数
提交时间
设备外形尺寸图（附电子文档）
中标后提供
10

设备安装尺寸图（附电子文档）
中标后提供
10

设备端子接线图（附电子文档）
中标后提供
10

产品使用说明书
中标后提供
10

2.4 工程概况
本技术规范书采购的设备适用的工程概况见表2.4：工程概况一览表。
表2.4 工程概况一览表 （项目单位填写）
序号
名 称
内容
项目单位填写
1
工程名称

2
工程建设单位

3
工程地址

4
工程规模

5
运输条件

6
安装地点

2.5 使用条件
表2.5 设备外部条件一览表 （项目单位填写）
序号
名 称
单位
标准参数值
投标人保证值
1
环境温度
最高日温度
℃
+50
（投标人填写）
最低日温度
-20
（投标人填写）
最大日温差
25
（投标人填写）
2
海拔高度
m
≤2000
（投标人填写）
3
相对湿度
日平均值不超过
%
≤95
（投标人填写）
月平均值不超过
≤90
（投标人填写）
4
耐受地震能力
g
8度
（投标人填写）
5
风速
最大风速
m/s
≤53
（投标人填写）
注：表2.5中“标准参数值”为正常使用条件，项目单位可根据工程实际使用条件进行修改并在表2.6中填写。
2.6 项目单位可选技术参数
表2.6 项目单位可选技术参数表
序号
名 称
标准参数值
项目单位要求值
投标人保证值
1

2

2.7 项目单位技术差异表
项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在“项目单位技术差异表” 中列出。
表2.7 项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1
贴标要求
无
各供应商必须承诺按照各项目单位的相关要求，对所供应的物资进行标签贴标工作，将相关信息在出厂前写入条形码。
对于本招标产品，若项目单位制定了使用RFID超高频无源标签代替条形码的技术标准，卖方须遵照执行。

2

……

3 投标人响应部分
3.1 投标人应提供技术参数
表3.1 项目单位可选技术参数表
序号
名 称
标准参数值
投标人保证值
1

2

3

4

5

6

7

3.2 投标人技术偏差
投标方应将所供设备与本采购标准有差异之处，无论优于或劣于本招标书要求，均汇集成此表。
表3.2 技术差异表 （投标方填写）
序
号
招 标 文 件
投 标 文 件
条 目
简 要 内 容
条 目
简 要 内 容
1

2

3

4

5

6

投标方： 盖章：

3.3 投标人资料提交时间及培训要求
（1）投标方资料的提交及时充分，满足工程进度要求。在合同谈判日或收到中标通知书后（以先到为准） 10 天内（项目单位填写）给出全部最终技术资料，经招标方确认后不能更改。
（2）培训要求：理论培训 3 天（项目单位填写）实操培训 3 天（项目单位填写）。
（3）投标方应在技术协议签订后的 15 天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝磁盘2份（图纸为AutoCAD R2000版、文字资料为Word07版及PDF版））。
3.4 主要元器件来源
表3.4 主要元器件来源一览表 （投标方填写）
序号
名 称
单位
投标方响应
生产厂家
型号或材质
1

2

3

4

5

3.5 推荐备品备件、专用工具和仪器仪表
表3.5 备品备件、专用工具和仪器仪表清单（必填）
序号
名称
型号及规格
单位
数量
使用处
制造商
1

3.6 投标方需说明的其他问题
如有需说明的其他问题，投标方应通过书面形式提交，并加盖公章。
