行业标准抹灰石膏应用技术规程.doc

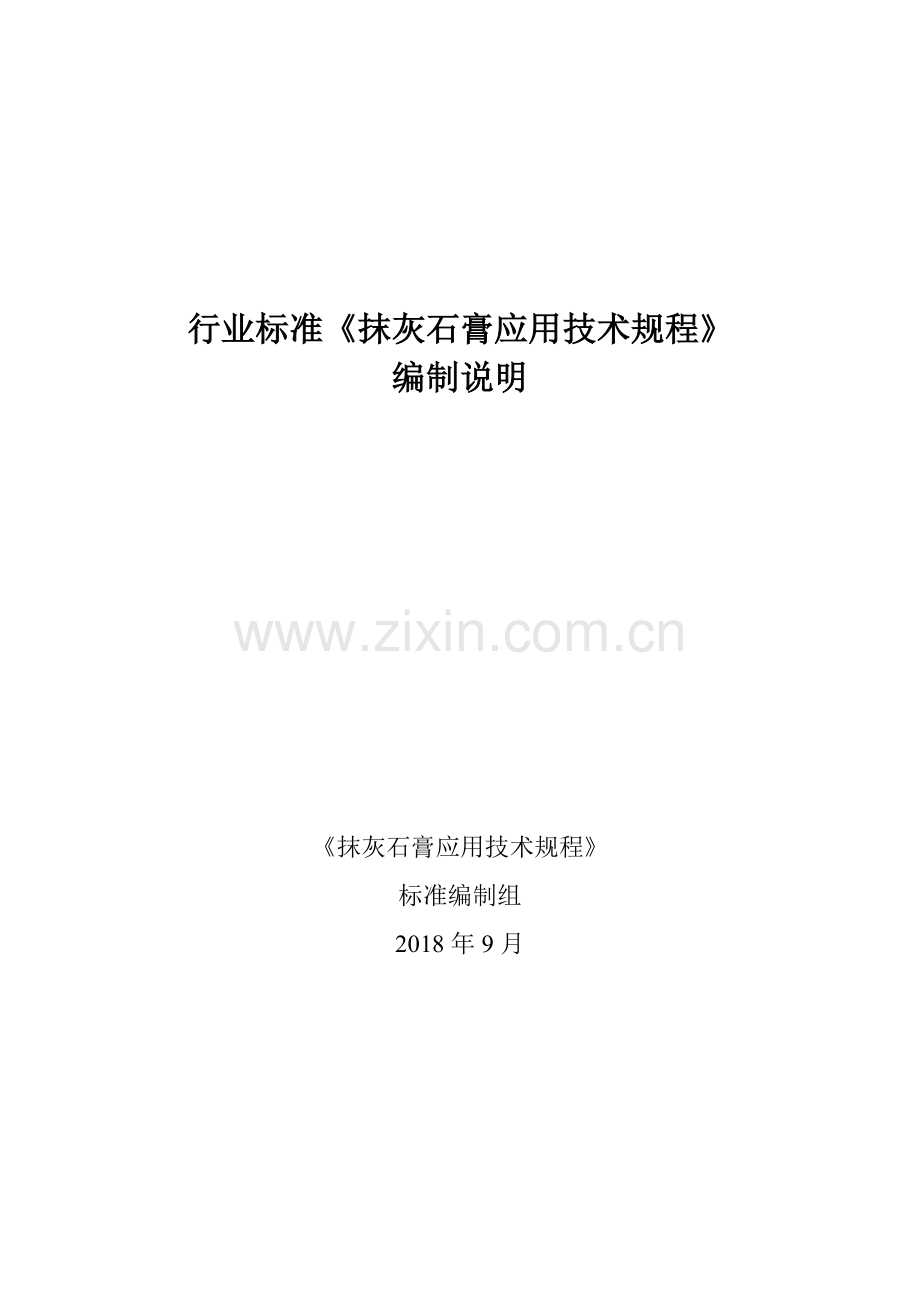

行业标准《抹灰石膏应用技术规程》
编制说明

《抹灰石膏应用技术规程》
标准编制组
2018年9月

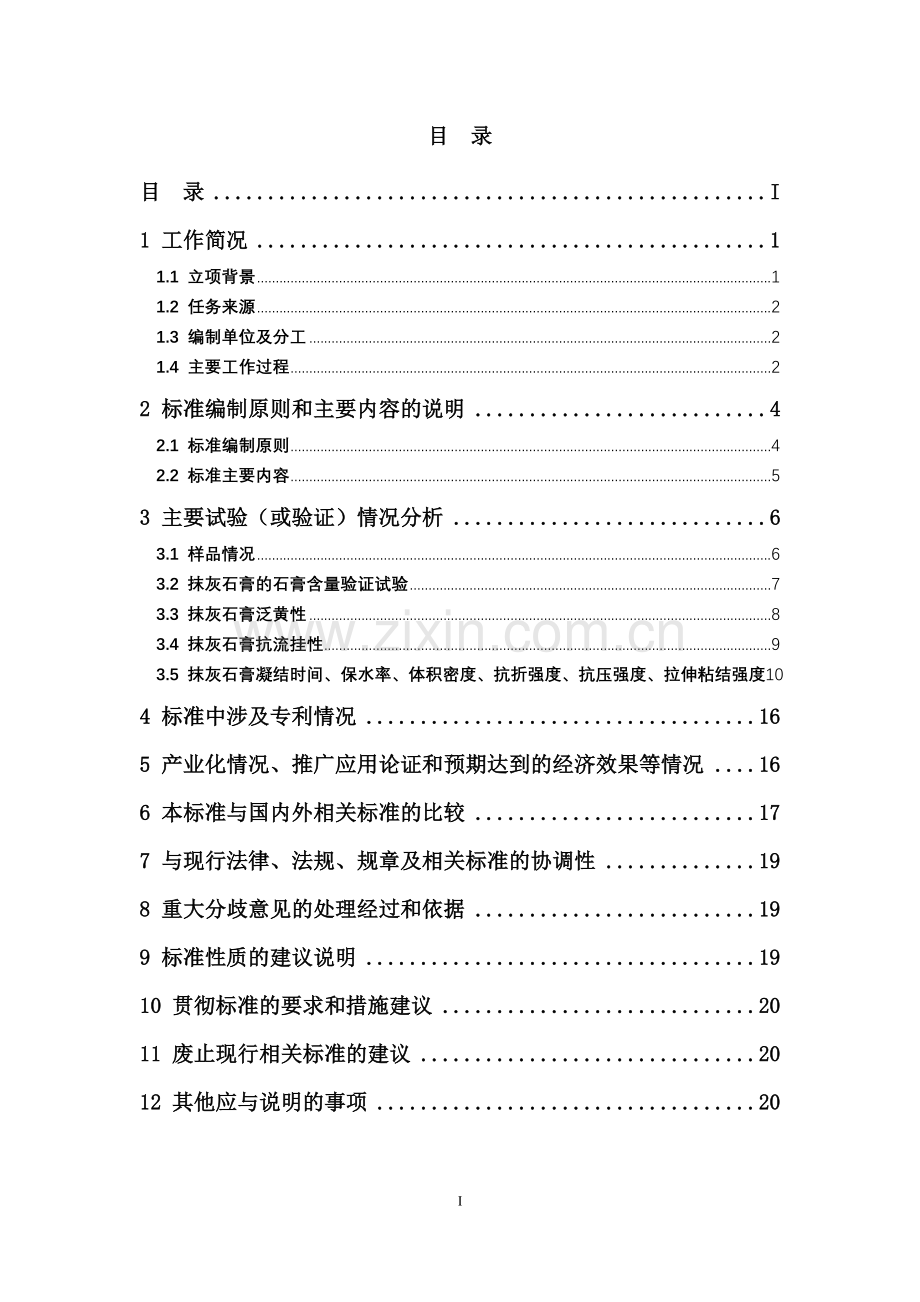

目 录
目 录 I
1 工作简况 1
1.1 立项背景 1
1.2 任务来源 2
1.3 编制单位及分工 2
1.4 主要工作过程 2
2 标准编制原则和主要内容的说明 4
2.1 标准编制原则 4
2.2 标准主要内容 5
3 主要试验（或验证）情况分析 6
3.1 样品情况 6
3.2 抹灰石膏的石膏含量验证试验 7
3.3 抹灰石膏泛黄性 8
3.4 抹灰石膏抗流挂性 9
3.5 抹灰石膏凝结时间、保水率、体积密度、抗折强度、抗压强度、拉伸粘结强度 10
4 标准中涉及专利情况 16
5 产业化情况、推广应用论证和预期达到的经济效果等情况 16
6 本标准与国内外相关标准的比较 17
7 与现行法律、法规、规章及相关标准的协调性 19
8 重大分歧意见的处理经过和依据 19
9 标准性质的建议说明 19
10 贯彻标准的要求和措施建议 20
11 废止现行相关标准的建议 20
12 其他应与说明的事项 20

I

行业标准《抹灰石膏应用技术规程》
编制说明
1 工作简况
1.1 立项背景
绿色发展是“十三五”建材行业发展的重要主题，重点就是实现节能减排和资源综合利用，大力发展绿色建材。石膏是节能环保绿色建材工业发展的亮点，国家在《“十三五”国家战略性新兴产业发展规划》（国发[2016]67号）中提出“大力推动磷石膏等在内的大宗固体废弃物综合利用”，在国家发改委公布的《战略性新兴产业重点产品和服务指导目录》（2016版）中将“7.3.2 固体废物综合利用”作为174个重点子方向之一，内容涉及“煤矸石、粉煤灰、脱硫石膏、磷石膏等固体废物的二次利用或综合利用和技术装备，大掺量、高附加值综合利用产品”。工信部也在《建材工业发展规划（2016-2020年）》（工信部规[2016]315号）中提出要“推广绿色建材，提高绿色建材在建筑工程中使用比例；到2020年，新建建筑中绿色建材应用比例达到40%以上；在水泥、砂浆、混凝土等产品中利用副产石膏等大宗工业固废，开发绿色建材”等。
抹灰石膏因和易性佳、与各种基层结合力强、具有呼吸功能等优点，以及良好的防火性能和热工性能，在内墙抹灰砂浆中应用广泛。随着我国工艺装备水平和劳动力成本的不断提高，抹灰石膏的施工正由手工抹灰过渡至机械化施工，并以华东、华北地区为首，向全国普及。但目前国内除了抹灰石膏产品标准GB/T28627-2012《抹灰石膏》外，仅北京、上海等地有抹灰石膏应用技术规程（地方标准），抹灰石膏相关的国家级施工规范缺乏。2016年4月1日实施的协会标准《机喷抹灰石膏应用技术规程》CBMF10-2016（由中国建筑材料联合会预拌砂浆分会与上海市建筑科学研究院联合编制）是国内首个正式版本的机喷抹灰石膏施工规范，但因编制时间紧，施工应用中可能遇到的抹灰石膏上墙后泛黄、开裂等现象在编制过程中均未考虑在内。标准体系的不健全在一定程度上阻碍了抹灰石膏的推广、工程施工质量也无法保证。因此，在充分考虑抹灰石膏工程应用实际，结合抹灰石膏的技术特点，吸收和借鉴抹灰石膏相关标准规范的基础上制定本标准，旨在对不同施工工艺（手工和机喷）、不同用途（底层、面层、保温层）抹灰石膏的技术要求、设计、施工及质量验收进行规范，以保证抹灰石膏产品质量及工程施工质量，从而加快抹灰石膏产业的发展，推动建材工业的绿色发展和循环发展。同时，本标准制定能有效解决磷石膏及脱硫石膏等工业副产石膏预处理后的建筑石膏粉的出路，促进脱硫石膏、磷石膏等固废利用产业的发展，带来明显的经济、社会及环境效益。
1.2 任务来源
根据2017年4月12日工业和信息化部办公厅下达的《工业和信息化部办公厅关于印发2017年第一批行业标准制修订计划的通知》（工信厅科[2017]40号）文件，《抹灰石膏应用技术规程》已经正式批准立项（计划号2017-0070T-JC）。该标准由北京建筑材料科学研究总院有限公司、上海市建筑科学研究院和中国建筑材料联合会石膏建材分会作为主要起草单位，要求完成年限为2019年，并由中国建筑材料联合会归口管理。
1.3 编制单位及分工
本标准主要起草单位有北京建筑材料科学研究总院有限公司、上海市建筑科学研究院和中国建筑材料联合会石膏建材分会；参加编制单位有圣戈班石膏建材（上海）有限公司、凯诺（青岛）新型建材有限公司、浙江益森科技股份有限公司、优时吉博罗管理服务（上海）有限公司、上海鼎稳实业有限公司、上海君格建材科技有限公司、浙江来宝得新材料股份有限公司等。
北京建筑材料科学研究总院有限公司和中国建筑材料联合会石膏建材分会主要负责协调和相关文件的起草工作；上海市建筑科学研究院主要负责标准调研、标准讨论稿、征求意见稿、送审稿、报批稿及相关文件的起草工作及标准中涉及到的部分验证试验工作。四川省建材工业科学研究院、太仓北新建材有限公司、浙江来宝得新材料股份有限公司主要负责验证试验工作。其它参与编制单位提供抹灰石膏材料，并参与标准各阶段文本的讨论工作。
1.4 主要工作过程
为制定《抹灰石膏应用技术规程》，标准编制组先后开展了国内外标准和技术文献等资料收集、应用工程调研、专题会议、试验验证等方面工作。工作内容包括：
（1）资料收集与研究
标准编制组较为全面地收集了国内外机喷石膏施工相关的技术标准及规范，并进行了研究讨论：国外抹灰石膏相关的标准比较完善，有欧洲标准EN-13279-1:2005《石膏胶结料和石膏灰泥 第一部分：定义和要求》对石膏灰泥性能作出规定，英国标准BS8481-2006《室内石膏、水泥和泥灰抹浆系统的设计、准备和实施规范》，德国标准DIN V 18550-2005《抹灰/粉刷和抹灰/粉刷系统.实施》对抹灰基层墙面及抹灰质量提出要求，尤其是基层的界面处理等。但国内仅有石膏砂浆相关的国家产品标准1项——GB/T 28627-2012《抹灰石膏》，尚无无抹灰石膏施工相关的任何行标或国标，仅北京、上海有抹灰石膏应用技术规程地方标准。2016年4月1日实施的协会标准《机喷抹灰石膏应用技术规程》CBMF10-2016（由中国建筑材料联合会预拌砂浆分会与上海市建筑科学研究院联合编制）是国内首个正式版本的机喷抹灰石膏施工规范，主要针对机械喷涂施工，未包括手工施工，且因编制时间紧，施工应用中可能遇到的抹灰石膏上墙后垂挂、泛黄、开裂等现象在编制过程中均未考虑在内。另外国内现有的预拌砂浆相关施工行业标准JGJ/T 223-2010《预拌砂浆应用技术规程》和JGJ/T 105-2011《机械喷涂抹灰施工技术规程》主要针对水泥砂浆施工，因水泥砂浆施工在基层处理、材料使用、抹灰施工等关键技术方面与石膏砂浆有差异，因此抹灰石膏施工不能完全照搬水泥砂浆。
（2）抹灰石膏工程调研
据调研，抹灰石膏已经在国内多个城市多个工程中得到应用，尤其受到国内一些品牌开发商的青睐，如万科、绿地、绿城、上海城建置业、金地集团等，其中北京、上海、重庆、南京、成都、西安、郑州、深圳、长沙等40余个国内一二线城市的万科工程都使用抹灰石膏，每年万科工程中抹灰石膏施工应用面积达500万m2，工程普遍反映抹灰石膏施工工期短、施工性好、使用效果良好。但随着抹灰石膏行业的快速发展，大规模施工带来的工程质量问题也日益突出，常见的质量问题有空鼓、起粉、开裂，近两年来抹灰石膏中杂质引起的泛黄、结晶等问题也越来越多（见图1）。

a)空鼓 b)起粉

c)开裂 d)泛黄

e)结晶
图1 抹灰石膏工程应用质量问题
（3）标准制定过程
2016年8月，中国建筑材料联合会预拌砂浆分会联合上海市建筑科学研究院向工业和信息化部提出制订行业标准《抹灰石膏应用技术规程》的项目建议书。
2017年4月，工业和信息化部办公厅下达了《抹灰石膏应用技术规程》标准编制计划的通知。
2017年8月10日，编制组成立，并召开第一次工作组会议，讨论标准《抹灰石膏应用技术规程（讨论稿）》和编制大纲，确定标准编制工作分工及计划进度。
2017年8月~2017年12月，根据第一次工作会议要求，由上海市建筑科学研究院、四川省建材工业科学研究院、太仓北新建材有限公司及浙江来宝得新材料股份有限公司进行了抹灰石膏性能验证试验，样品由参编生产单位提供。
2018年5月，标准编制组对验证试验数据进行了统计汇总，通过分析验证数据，完成了《抹灰石膏应用技术规程》征求意见稿（草案）、《抹灰石膏应用技术规程》编制说明，于2018年5月23日在北京召开第二次工作会议。
2018年6月~2018年9月，标准编制组根据会议讨论意见汇总及试验结果分析对标准内容再次进行修正，最终形成标准的征求意见稿，并于2018年9月进行广泛征求意见。
2 标准编制原则和主要内容的说明
2.1 标准编制原则
1、协调性原则
本标准内容应符合国家和行业现行的方针、政策、法律、法规，另外还应与行业发展技术水平相协调，以促进技术进步、行业技术升级和资源综合利用。
2、科学性和先进性原则
技术要求指标的确定，不仅要考虑科学、先进，还要考虑经济、适用，即标准指标要科学先进，还要经济合理、实施便利，满足使用要求，具有可操作性。
该标准适用范围为抹灰石膏及其应用，在编制时不仅要参考GB/T 28627-2012《抹灰石膏》、CBMF10-2016《机喷抹灰石膏应用技术规程》、JGJ/T 223-2010《预拌砂浆应用技术规程》、JGJ/T 105-2011《机械喷涂抹灰施工技术规程》、《机械喷涂抹灰石膏》（报批稿）等的技术及应用要求，还应根据实际工程问题，提出新的技术指标要求，以体现标准的科学性、先进性和创新性。
3、规范性原则
本标准在编制过程中结合GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写规则》和建设部的《工程建设标准编写规定》（建标【2008】182号）进行编写，力求提高标准及相关文件资料的编写质量。
2.2 标准主要内容
1 总则
明确本规程的适用范围。
2 术语
参照《抹灰石膏》GB/T 28627-2012，对几种抹灰石膏进行定义和分类；
解释抹灰石膏机喷抹灰工艺；
对目前工程常用护角条和定位条进行定义。
3 基本规定
对抹灰石膏中的有害物质、放射性、施工等的共性要求进行规定。
4 材料
4.1一般规定
对抹灰石膏用砂、建筑石膏、轻骨料、外加剂等原材料的共性要求进行规定；
4.2技术性能
抹灰石膏的凝结时间、保水率、抗折强度、抗压强度、拉伸粘结强度等指标与《抹灰石膏》GB/T 28627-2012一致；增加抹灰石膏的石膏含量、泛黄性、抗流挂性等性能，并规定其试验方法；提出施工用玻璃纤维网布、界面剂的性能要求。
5 设计
对墙面抹灰层构造层次及组成材料、保温型抹灰构造层次及组成材料、抹灰层厚度及阳角、门窗过梁处等的做法以及面砖饰面进行规定。
6 进场检验、施工储存与拌合
对抹灰石膏进场的质量证明文件、外观匀质性及凝结时间、抗折强度、抗压强度等进行检验；对抹灰石膏施工现场储存与拌合进行规定。
7 施工
7.1施工准备
对抹灰石膏施工前的基层处理、做灰饼、冲筋及阳角、门窗洞口的处理等工作进行规定。
7.2手工抹灰
对手工抹灰施工的工艺流程、施工要求等进行规定。
7.3 机喷抹灰
对机喷抹灰施工的工艺流程、施工要求等进行规定。
7.4~7.6 对抹灰施工后的局部修整、门窗洞口及阳角收口、表面处理进行规定，提出了抹灰层完成面的几种处理方法：收光处理，打磨，找平后批面层抹灰石膏，找平后批普通腻子。
7.7 养护
石膏是气硬性胶凝材料，养护需要适当通风干燥，并且抹灰石膏凝固过程要保证抹灰层不受液态水的侵蚀，以免影响其强度等性能。
8质量验收
8.1一般规定
对抹灰石膏施工完成后的质量验收共性要求进行规定。
8.2 主控项目
对抹灰所用材料品种和性能、不同材料基体交接处的处理措施、抹灰层与基层及各抹灰层之间的粘结等主控项目进行规定。
8.3 一般项目
对抹灰石膏施工工程的表面质量、护角等细部抹灰质量、抹灰层总厚度及抹灰工程质量的允许偏差及检验方法进行规定。
3 主要试验（或验证）情况分析
3.1 样品情况
本标准验证性试验共征集到来自11家抹灰石膏生产企业的18个样品，抹灰石膏送样单位名单如下：圣戈班石膏建材（常州）有限公司、北京金隅砂浆有限公司、北京敬业达新型建筑材料有限公司、北新集团建材股份有限公司、福建正霸新材料股份有限公司、江苏银石新材料科技有限公司、上海君格建材科技有限公司、成都摩利美涂涂料有限公司、美巢集团股份公司、凯诺（青岛）新型建材有限公司、浙江来宝得新材料股份有限公司。其中9个样品为轻质底层抹灰石膏，9个样品为底层抹灰石膏。
2017年8月~2017年12月，上海市建筑科学研究院、四川省建材工业科学研究院、北新集团建材股份有限公司及浙江来宝得新材料股份有限公司进行了抹灰石膏性能验证试验。
在试验验证结果表格中，表中“-”表示检测单位未收到该份样品或对该份样品的该项试验项目漏检，故无数据。n为试验结果符合标准的个数，n0为试验个数。若n/n0≥50％，判定该项性能试验结果符合要求。其中综合合格率表示对于该项性能指标的所有测试样品的合格率。
3.2 抹灰石膏的石膏含量验证试验
上海市建筑科学研究院、四川省建材工业科学研究院和浙江来宝得新材料股份有限公司等三家单位根据标准《机械喷涂抹灰石膏》（报批稿）中“石膏含量的测定—干燥差值法”（详见标准附录）对抹灰石膏的石膏含量进行测试，同时上海市建筑科学研究院按照GB/T 5484中三氧化硫的测定——硫酸钡重量法进行测试并换算成石膏含量，结果如表1和表2所示。
表1 底层抹灰石膏石膏含量测试结果（干燥差值法）
项目
标准要求
检测单位
样品来源
合格率/%
金隅
（手工）
金隅
（机喷）
敬业达
北新
江苏
银石
上海
君格
成都
摩利
美巢
浙江
来宝得
石膏含量/%
30
上海建科院
26.9
35.6
26.2
42.3
36.2
29.0
34.3
27.7
44.3
55.6
四川建材院
36.7
43.6
35.6
50.8
44.5
33.0
43.4
35.1
53.8
100
浙江来宝得
31.0
36.3
29.9
41.3
37.0
36.1
36.9
32.2
44.6
88.9
n/n0
2/3
3/3
1/3
3/3
3/3
2/3
3/3
2/3
3/3
综合合格率：81.5%
上海建科院（硫酸钡重量法）
26.1
33.8
25.7
41.2
50.7
26.2
34.6
29.0
42.8
55.6

表2 轻质底层抹灰石膏石膏含量测试结果
项目
标准要求
检测单位
样品来源
合格率/%
圣戈班
P160
北新
UK55
福建
正霸
江苏
银石
上海
君格
成都
摩利
凯诺
（手工）
凯诺
（机喷）
浙江
来宝得
石膏含量/%
60
上海建科院
71.6
80.8
71.7
35.5
82.6
69.0
71.4
72.5
70.1
88.9
四川建材院
81.3
90.3
80.5
45.4
90.9
72.7
79.4
81.3
80.4
88.9
浙江来宝得
78.4
81.2
74.6
59.1
82.5
66.3
70.4
72.8
79.6
88.9
n/n0
3/3
3/3
3/3
0/3
3/3
3/3
3/3
3/3
3/3
综合合格率：88.9%
上海建科院（硫酸钡重量法）
71.1
82.0
64.3
35.2
77.4
64.7
73.0
73.2
69.4
88.9
抹灰石膏胶凝材料应以石膏为主，而市场有些抹灰石膏产品是靠水泥或石灰来提高强度，其性能的稳定性存在问题，极有可能带来工程隐患，因此本标准对抹灰石膏产品中的石膏含量进行规定。由表1和表2所知，样品是以半水石膏(CaSO4·1/2H2O)作为主要胶凝材料，干燥差值法和硫酸钡重量法两种方法测得的结果离散性小，从测试方便角度，本标准规定石膏含量测试方法采用干燥差值法，且本标准规定“底层抹灰石膏石膏含量≥30%、轻质底层抹灰石膏含量≥60%”，验证试验数据综合合格率分别达到81.5%和88.9%。
3.3 抹灰石膏泛黄性
上海市建筑科学研究院、四川省建材工业科学研究院、北新集团建材股份有限公司及浙江来宝得新材料股份有限公司等四家抹灰石膏性能验证单位根据标准附录《泛黄性测试方法》对抹灰石膏的泛黄性进行测试。结果如表3和表4所示。
表3底层抹灰石膏泛黄性测试结果
项目
标准要求
检测单位
样品来源
合格率/%
金隅
（手工）
金隅
（机喷）
敬业达
北新
江苏
银石
上海
君格
成都
摩利
美巢
浙江
来宝得
泛黄性
表面无泛黄
上海建科院
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
100
四川建材院
96h泛黄
无泛黄
无泛黄
24h泛黄
48h泛黄
无泛黄
无泛黄
无泛黄
无泛黄
66.7
北新建材
-
无泛黄
无泛黄
-
无泛黄
无泛黄
96h泛黄
无泛黄
无泛黄
85.7
浙江来宝得
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
100
n/n0
2/3
4/4
4/4
2/3
3/4
4/4
3/4
4/4
4/4
综合合格率：88.2%

表4 轻质底层抹灰石膏泛黄性测试结果
项目
标准要求
检测单位
样品来源
合格率/%
圣戈班
P160
北新
UK55
福建
正霸
江苏
银石
上海
君格
成都
摩利
凯诺
（手工）
凯诺
（机喷）
浙江
来宝得
泛黄性
表面无泛黄
上海建科院
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
100
四川建材院
24h泛黄
24h泛黄
无泛黄
24h泛黄
无泛黄
无泛黄
无泛黄
24h泛黄
24h泛黄
44.4
北新建材
无泛黄
-
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
100
浙江来宝得
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
无泛黄
100
n/n0
3/4
2/3
4/4
3/4
4/4
4/4
4/4
3/4
3/4
综合合格率：85.7%
从表3和表4可以看出，一般抹灰石膏如果泛黄，24h即可出现表现出来，也有少量会在48h或96h表现，因此本标准抹灰石膏泛黄性测试方法以96h时试样表面颜色变化结果来判定抹灰石膏是否泛黄。从验证数据可以看出，底层抹灰石膏和轻质底层抹灰石膏泛黄性测试结果综合合格率分别达到88.2%和85.7%。
3.4 抹灰石膏抗流挂性
上海市建筑科学研究院、四川省建材工业科学研究院等两家抹灰石膏性能验证单位根据《机械喷涂抹灰石膏》（报批稿）中抗流挂性测试方法（详见标准附录）对抹灰石膏的抗流挂性进行测试，结果如表5和表6所示。
表5 底层抹灰石膏抗流挂性测试结果
项目
标准要求
检测单位
样品来源
合格率/%
金隅
（手工）
金隅
（机喷）
敬业达
北新
江苏
银石
上海
君格
成都
摩利
美巢
浙江
来宝得
下垂直/mm
≤6.0
上海建科院
3.1
2.8
4.1
1.5
1.6
流淌
3.9
2.5
2.3
88.9
四川建材院
2.4
3.6
3.4
3.7
2.8
2.9
2.8
流淌
2.1
88.9
n/n0
2/2
2/2
2/2
2/2
2/2
1/2
2/2
1/2
2/2
综合合格率：88.9%
表面平整度/mm
≤3.0
上海建科院
2.0
1.0
3.0
＜1
1.0
流淌
2.5
1.0
1.0
88.9
四川建材院
1.8
1.8
1.6
1.2
2.4
1.4
1.4
流淌
1.2
88.9
n/n0
2/2
2/2
2/2
2/2
2/2
1/2
2/2
1/2
2/2
综合合格率：88.9%

表6 轻质底层抹灰石膏抗流挂性测试结果
项目
标准要求
检测单位
样品来源
合格率/%
圣戈班
P160
北新
UK55
福建
正霸
江苏
银石
上海
君格
成都
摩利
凯诺
（手工）
凯诺
（机喷）
浙江
来宝得
下垂值/mm
≤6.0
上海建科院
3.5
3.1
1.5
流淌
4.2
5.3
1.0
1.2
3.8
88.9
四川建材院
2.1
4.2
4.1
3.1
3.3
3.2
2.7
4.3
3.4
100
n/n0
2/2
2/2
2/2
1/2
2/2
2/2
2/2
2/2
2/2
综合合格率：94.4%
表面平整度/mm
≤3.0
上海建科院
2.0
1.5
＜1
流淌
2.5
3.0
＜1
＜1
2.0
88.9
四川建材院
1.0
1.4
2.4
1.2
1.8
1.2
1.8
2.2
1.0
100
n/n0
2/2
2/2
2/2
1/2
2/2
2/2
2/2
2/2
2/2
综合合格率：94.4%
抹灰石膏采用手工施工时，无需测试抗流挂性；采用机喷施工时，应测试抗流挂性，抗流挂性测试是为了保证机械喷涂抹灰石膏一次性喷涂1cm至3cm厚度不垂挂，因此抹灰石膏抗流挂性指标与《机械喷涂抹灰石膏》（报批稿）保持一致“下垂值≤6.0mm、表面平整度≤3.0mm”，底层抹灰石膏和轻质底层抹灰石膏的抗流挂性综合合格率分别达到89.9%和94.4%。
3.5 抹灰石膏凝结时间、保水率、体积密度、抗折强度、抗压强度、拉伸粘结强度
上海市建筑科学研究院、四川省建材工业科学研究院、北新集团建材股份有限公司及浙江来宝得新材料股份有限公司四家单位按照《抹灰石膏》GB/T 28627-2012分别对底层抹灰石膏和轻质底层抹灰石膏共18个样品的凝结时间、保水率、抗折及抗压强度、拉伸粘结强度等性能进行了平行试验，结果分别如表7和表8所示。
20

表7 底层抹灰石膏性能试验
项目
标准要求
检测单位
样品来源
合格率/%
金隅
（手工）
金隅
（机喷）
敬业达
北新
江苏
银石
上海
君格
成都
摩利
美巢
浙江
来宝得
初凝时间/h
≥1
上海建科院
3h15min
40min
3h34min
1h58min
1h32min
1h18min
1h44min
-
2h13min
87.5
四川建材院
2h12min
2h55min
1h31min
3h31imn
1h28min
1h08min
1h31min
2h56min
1h27min
100
北新建材
-
30min
2h20min
-
3h20min
1h10min
1h10min
1h55min
1h10min
85.7
浙江来宝得
3h26min
1h22min
2h31min
2h54min
3h22min
1h19min
1h38min
3h11min
2h40min
100
n/n0
3/3
2/4
4/4
3/3
4/4
4/4
4/4
3/3
4/4
综合合格率：93.9 %
终凝时间，h
≤8
上海建科院
3h26min
43min
4h05min
2h09min
1h37min
1h24min
1h57min
3h12min
2h19min
88.9
四川建材院
3h13min
3h36min
2h08min
4h06min
1h44min
1h30min
2h12min
3h47min
2h22min
100
北新建材
-
40min
2h40min
-
4h
2h
1h35min
2h10min
1h20min
85.7
浙江来宝得
3h35min
1h31min
2h40min
3h06min
3h35min
1h25min
1h42min
3h19min
2h50min
100
n/n0
3/3
2/4
4/4
3/3
4/4
4/4
4/4
4/4
4/4
综合合格率：94.1%
保水率，%
≥75
上海建科院
97
98
87
76
97
99
98
98
98
100
四川建材院
96
95
96
97
97
98
99
97
86
100
北新建材
-
-
-
-
-
-
-
-
-
-
浙江来宝得
-
-
-
-
-
-
-
-
-
-
n/n0
2/2
2/2
2/2
2/2
2/2
2/2
2/2
2/2
2/2
综合合格率：100%
体积密度，kg/m3
-
上海建科院
1381
1318
1272
1094
1546
1301
1164
1352
1121
-
四川建材院
1379
1301
1305
1113
1641
1270
1047
1285
1199
-
北新建材
-
1312
1316
-
1574
1300
1117
1398
1171
-
浙江来宝得
-
-
-
-
-
-
-
-
-
-
n/n0
2/2
3/3
3/3
2/2
3/3
3/3
3/3
3/3
3/3
综合合格率：-
抗折强度,MPa
≥2.0
上海建科院
2.20
3.70
2.65
2.80
4.80
2.65
2.30
3.50
2.80
100
四川建材院
2.50
3.70
2.90
1.90
5.70
2.00
2.00
3.10
3.20
88.9
北新建材
-
4.10
2.70
-
4.90
2.40
2.00
1.80
3.10
85.7
浙江来宝得
2.50
3.65
2.55
1.55
4.10
2.40
3.15
4.85
3.00
88.9
n/n0
3/3
4/4
4/4
1/3
4/4
4/4
4/4
3/4
4/4
综合合格率：91.2%
抗压强度,MPa
≥4.0
上海建科院
4.55
8.55
4.95
5.10
11.10
5.30
4.50
5.85
4.95
100
四川建材院
5.80
9.40
6.00
3.80
15.80
3.40
3.90
5.70
6.40
66.7
北新建材
-
11.20
5.90
-
18.10
5.30
6.60
11.20
8.10
100
浙江来宝得
6.60
6.30
5.40
5.00
5.70
4.90
5.00
6.00
5.50
100
n/n0
3/3
4/4
4/4
2/3
4/4
3/4
3/4
4/4
4/4
综合合格率：91.2%
拉伸粘结强度,MPa
≥0.4
上海建科院
0.57
0.78
0.58
0.62
0.20
0.29
0.57
0.61
0.55
77.8
四川建材院
0.35
0.57
0.23
0.30
0.32
0.72
0.75
0.67
0.58
55.6
北新建材
-
0.68
0.68
-
0.72
0.51
0.82
0.87
0.37
85.7
浙江来宝得
0.55
0.85
0.63
0.32
0.72
×
0.47
0.62
0.41
77.8
n/n0
2/3
4/4
3/4
1/3
2/4
2/4
4/4
4/4
3/4
综合合格率：73.5%
本标准参考《抹灰石膏》GB/T 28627-2012，规定底层抹灰石膏的初凝时间≥1h、终凝时间≤8h。从表7可以看出，4家单位测得的初凝时间和终凝时间数据综合合格率分别为93.9%和94.1%。
本标准参考《抹灰石膏》GB/T 28627-2012，规定底层抹灰石膏的保水率应≥75%。因实验室设备限制，仅上海建科院和四川建材院两家单位进行保水率验证试验，在2家单位测得的18个保水率数据中，100%的数据满足保水率不小于75%的要求。
《抹灰石膏》GB/T 28627-2012未对底层抹灰石膏的体积密度提出指标要求，但经工程实践及试验验证，本标准要求“底层抹灰石膏采用机喷施工时，应测试其体积密度，体积密度应≤1400kg/m3左右”。
本标准参考《抹灰石膏》GB/T 28627-2012，规定底层抹灰石膏的抗折及抗压强度指标分别为≥2.0MPa和≥4.0MPa，4家单位测试的抗折强度和抗压强度数据的综合合格率分别达到91.2%和91.2%。
本标准参考《抹灰石膏》GB/T 28627-2012，规定底层抹灰石膏的拉伸粘结强度指标为≥0.4MPa，4家单位测得的拉伸粘结强度数据综合合格率为73.5%。
表8 轻质底层抹灰石膏性能试验
项目
标准要求
检测单位
样品来源
合格率/%
圣戈班
P160
北新
UK55
福建
正霸
江苏
银石
上海
君格
成都
摩利
凯诺
（手工）
凯诺
（机喷）
浙江
来宝得
初凝时间，h
≥1
上海建科院
1h48min
1h35min
2h22min
1h37min
5h17min
3h52min
2h
-
6h35min
100
四川建材院
1h16min
58min
2h06min
1h02min
1h24min
3h02min
1h58min
1h16min
1h11min
88.9
北新建材
1h30min
-
1h16min
45min
5h
2h
50min
50min
1h35min
62.5
浙江来宝得
1h36min
1h07min
2h02min
1h23min
3h25min
3h34min
2h16min
2h20min
2h45min
100
n/n0
4/4
2/3
4/4
3/4
4/4
4/4
3/4
2/3
4/4
综合合格率：86.1%
终凝时间，h
≤8
上海建科院
2h05min
1h48min
3h06min
1h42min
5h32min
4h07min
2h35min
1h13min
6h47min
100
四川建材院
1h40min
1h08min
3h13min
1h20min
2h06min
3h28min
3h12min
1h38min
1h46min
100
北新建材
1h40min
-
1h30min
1h
9h20min
2h40min
1h40min
1h
2h
62.5
浙江来宝得
1h44min
1h17min
2h08min
1h30min
4h20min
3h42min
2h41min
2h25min
3h
100
n/n0
4/4
3/3
4/4
3/4
3/4
4/4
4/4
3/4
4/4
综合合格率：91.4%
保水率，%
≥60
上海建科院
77
76
72
99
94
98
72
83
97
100
四川建材院
88
86
73
96
93
98
46
86
81
88.9
北新建材
-
-
-
-
-
-
-
-
-
-
浙江来宝得
-
-
-
-
-
-
-
-
-
-
n/n0
2/2
2/2
2/2
2/2
2/2
2/2
1/2
2/2
2/2
综合合格率：94.4%
体积密度，kg/m3
≤1000
上海建科院
672
899
809
936
794
1014
937
833
870
88.9
四川建材院
695
1004
867
1035
805
1109
863
922
934
66.7
北新建材
700
-
914
1019
804
1070
988
925
898
75.0
浙江来宝得
-
-
-
-
-
-
-
-
-
-
n/n0
3/3
1/2
3/3
1/3
3/3
0/3
3/3
3/3
3/3
综合合格率：76.9%
抗折强度,MPa
≥1.0
上海建科院
1.95
3.70
2.60
1.90
2.70
3.10
2.25
2.85
2.95
100
四川建材院
1.90
4.10
2.70
2.30
2.00
4.00
3.10
2.20
3.70
100
北新建材
1.30
-
2.90
2.20
1.80
3.10
2.50
3.80
2.60
100
浙江来宝得
2.15
3.90
2.45
2.30
1.90
3.15
2.25
2.50
3.00
100
n/n0
4/4
3/3
4/4
4/4
4/4
4/4
4/4
4/4
4/4
综合合格率：100%
抗压强度,MPa
≥2.5
上海建科院
3.55
7.90
5.25
3.15
4.55
6.25
5.30
5.85
6.30
100
四川建材院
3.90
11.40
6.80
4.00
3.40
8.50
7.60
6.20
7.90
100
北新建材
4.50
-
9.05
5.50
5.60
12.10
9.35
10.30
6.90
100
浙江来宝得
5.50
4.60
6.80
5.40
5.80
5.00
3.30
6.10
6.00
100
n/n0
4/4
3/3
4/4
4/4
4/4
4/4
4/4
4/4
4/4
综合合格率：100%
拉伸粘结强度,MPa
≥0.3
上海建科院
0.50
0.61
0.51
0.52
0.65
0.32
0.65
0.71
0.73
100
