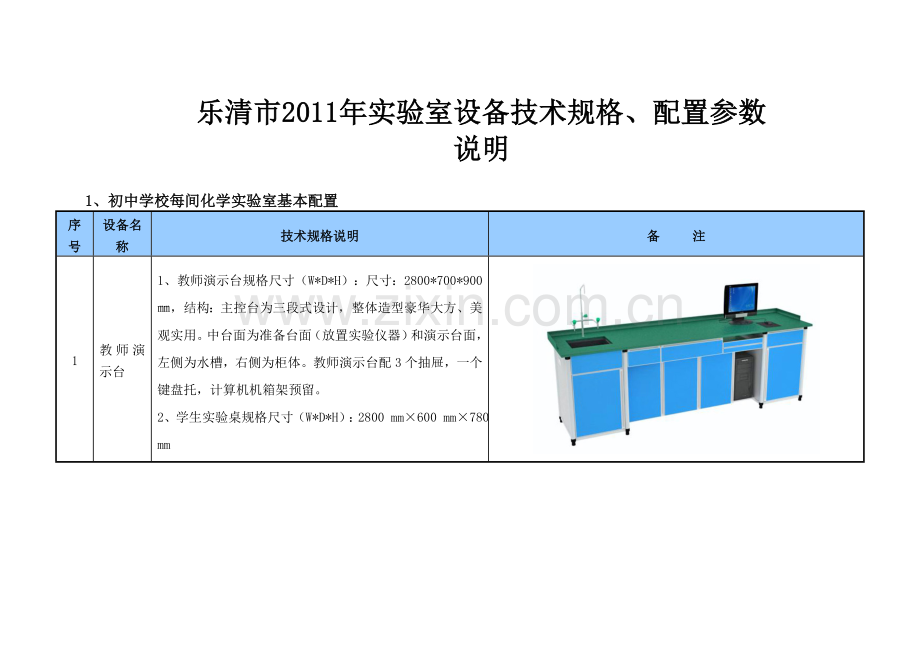

初中化学试验室.doc

乐清市2011年实验室设备技术规格、配置参数
说明

1、初中学校每间化学实验室基本配置
序号
设备名称
技术规格说明
备 注
1
教师演示台
1、教师演示台规格尺寸（W*D*H）：尺寸：2800*700*900㎜，结构：主控台为三段式设计，整体造型豪华大方、美观实用。中台面为准备台面（放置实验仪器）和演示台面，左侧为水槽，右侧为柜体。教师演示台配3个抽屉，一个键盘托，计算机机箱架预留。
2、学生实验桌规格尺寸（W*D*H）：2800 mm×600 mm×780 mm
3、桌面结构材料：台面：采用“威盛亚”（上海有限公司）贴面理化板或钢化玻璃，基材25mm厚E1级刨花板,防腐蚀、耐酸碱、防静电、防火、耐磨、耐热、耐烟酌、抗污；台身：铝木结构，背板及吊板采用A级厚18㎜三聚氰胺浸渍板，能防湿、牢固、经久耐用。脚垫：采用进口高级ABS塑料脚垫，高低可调。 铝合金框架：Φ50㎜铝合金圆柱。32*32㎜，铝合金横梁。铝合金型材厚度≥1.2㎜。台身板与板之间连接均用ABS子母件连接，不允许采用五金三套件或角码连接。铝型材等金属部分都必须通过静电粉末喷涂。

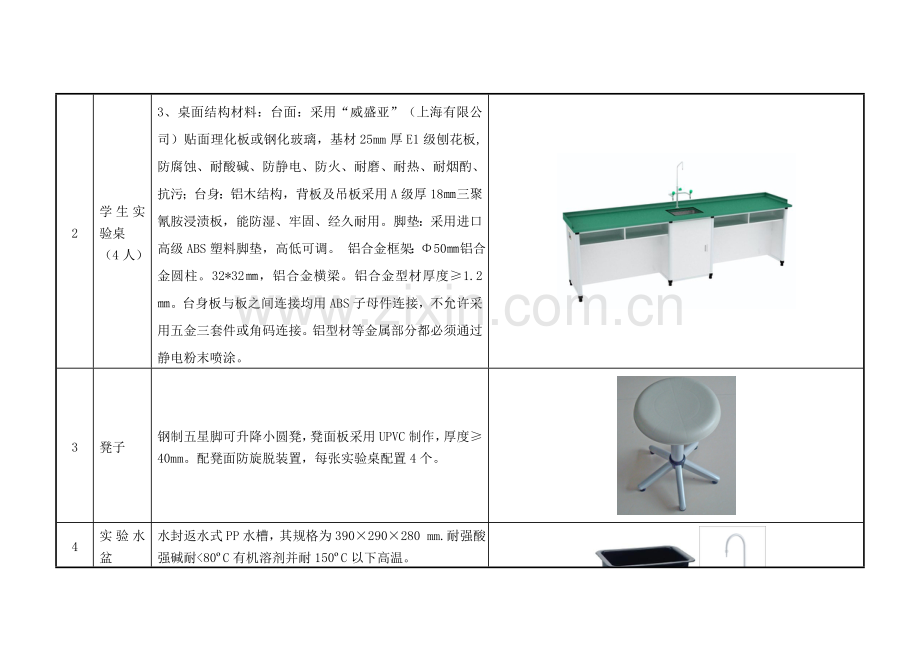

2
学生实验桌
（4人）

3
凳子
钢制五星脚可升降小圆凳，凳面板采用UPVC制作，厚度≥40mm。配凳面防旋脱装置，每张实验桌配置4个。

4
实验水盆
水封返水式PP水槽，其规格为390×290×280 mm.耐强酸强碱耐<80ºC有机溶剂并耐150ºC以下高温。

5
实验三联水嘴
铜质喷塑三联水嘴，一高二低；高600mm。
6
电缆、给排水管路安装
按国标施工。
管路按国家标准规格布线，有效固定。
给水：Dg15，Dg 25，Dg 32PP-R专用给水管；排水：DN50，DN75，DN110，UPVC专用排水管。
给排水：给排水系统包括上、下水管、阀门等；地面开槽，管路埋入地下，安装完毕后恢复原貌。
初中学校化学实验室教师演示台配置一个220V电源盒，用于多媒体教学，学生桌不配置电源，教师演示台电源需作地面以下线管预埋，预埋完成后恢复地面原样。

5
仪器柜
1、规格尺寸（W*D*H）：1000 mm×600 mm×2150 mm；
2、分为上下二部分，上部玻璃对开门，下部A级三聚氰胺浸渍板对开门，中间抽屉门。上部分设五层隔板，隔板可活动抽取，并采用防水隔板(或原木板)，隔层支架采用喷塑铝合金加固。
3、柜体板：采用双面三聚氰氨防潮板，18mm厚。
4、玻璃门带门框，双开拉门，亚光不锈钢拉手。
5、封边条：采用PVC封边条，门板、柜体及其他均为2mm厚。所有板件均全封边处理。
6、连接件：木板间连接件均采用ABS子母件连接，不允许采用五金三套件或角码连接。

6
药品柜
1、规格尺寸（W*D*H）：1000 mm×600 mm×2150 mm；
2、分为上下二部分，仪器柜上部档板：4档，阶梯式。上部玻璃移门，下部A级18㎜三聚氰胺浸渍板对开门，中间抽屉，移门采用PVC导轨，上部不允许含有铁件。
3、柜体板：采用双面三聚氰氨防潮板，18mm厚。
4、封边条：采用PVC封边条，门板、柜体及其他均为2mm厚。所有板件均全封边处理。
5、连接件：木板间连接件均采用ABS子母件连接，不允许采用五金三套件或角码连接。

7
小学危险品柜
尺寸（W*D*H）：450*450*1000㎜，全钢结构，内衬防腐材料，钢板厚度1.5㎜以上，纯环氧树脂喷塑，双保险锁，必须两把钥匙才能开启，三层铁板隔板，自带轴流风机通风；

8
准备桌
1、规格尺寸（W*D*H）：2000 mm×1000 mm×780 mm
桌面结构材料：贴面防火板的板材，后成型制作，基材25mm厚E1级刨花板。台身：全木结构，背板及吊板采用A级厚16㎜三聚氰胺浸渍板，能防湿、牢固、经久耐用。台身板与板之间连接均用ABS子母件连接，不允许采用五金三套件或角码连接。

2、初中学校每间物理实验室基本配置

序号
设备名称
数量
技术要求
备注
1
教师演示台
1张
1、教师演示台规格尺寸（W*D*H）：2800 mm×700 mm×900 mm。
演示台整体造型美观实用。中台面为准备台面（放置实验仪器）和演示台面。左台面柜体装置，右台面教师电源。教师演示台预留小媒体教学平台位置。教师演示台配3个抽屉，一个键盘托，计算机机箱架预留。
2、学生实验桌规格尺寸（W*D*H）：1200mm×600 mm×780 mm。
3、桌面结构材料：综合指标性能不低于威盛亚（上海有限公司）贴面防火板的板材，后成型制作，基材25mm厚E1级刨花板。台身：铝木结构，背板及吊板采用A级厚18㎜三聚氰胺浸渍板，能防湿、牢固、经久耐用。脚垫：采用进口高级ABS塑料脚垫，高低可调。铝合金框架：Φ50㎜铝合金圆柱。32*32㎜，铝合金横梁结构，铝合金型材厚度≥1.2㎜。台身板与板之间连接均用ABS子母件连接，不允许采用五金三套件或角码连接。铝型材等金属部分都必须通过静电粉末喷涂。
教师演示台每间实验室配置一张
2
2人学生实验桌
24张
3
凳子
48张
钢制五星脚可升降小圆凳，凳面板采用UPVC制作，厚度≥40mm。配凳面防旋脱装置，每张实验桌配置2个。

4
电路线缆安装
1套
电源主控台：抽屉式电源主控台，设有教师自用220V交流电源的控制传输系统（设有220V交流电源插座）。具备各种用电保护装置。具体参数要求执行中华人民共和国教育部行业标准（JY/T0374-2004教学实验室电源系统）相应配置 。
学生桌电源盒每桌2个：规格(mm) 130×110×30(mm)/桌面下陷设置，交流220V，电流不小于6A多功能六孔学生安全电源盒，带指示灯、独立保险装置和防尘罩，电源由教师主控台控制。设置必要保护装置。具体参数要求执行中华人民共和国教育部行业标准（JY/T0374-2004教学实验室电源系统）相应配置
其他：按国标施工。
电缆：地面开槽，地下采用PVC阻燃塑料管,预埋完成后恢复地面原貌。系统实现主控台控制，电源线为3*2.5单股国标铜芯线，按国家标准规格布线，有效固定。

3、初中学校每间生物实验室基本配置
序号
设备名称
数量
性能说明
1
教师演示台
1张
1、教师演示台规格尺寸（W*D*H）：尺寸：2800*700*900㎜，结构：主控台为三段式设计，整体造型豪华大方、美观实用。中台面为准备台面（放置实验仪器）和演示台面，左侧为水槽，右侧为柜体。教师演示台配3个抽屉，一个键盘托，计算机机箱架预留。
2、学生实验桌规格尺寸（W*D*H）：2800*600*780
3、桌面结构材料：台面：采用“威盛亚”（上海有限公司）贴面理化板，基材25mm厚E1级刨花板,防腐蚀、耐酸碱、防静电、防火、耐磨、耐热、耐烟酌、抗污；台身：铝木结构，背板及吊板采用A级厚18㎜三聚氰胺浸渍板，能防湿、牢固、经久耐用。脚垫：采用进口高级ABS塑料脚垫，高低可调。 铝合金框架：Φ50㎜铝合金圆柱。32*32㎜，铝合金横梁。铝合金型材厚度≥1.2㎜。台身板与板之间连接均用ABS子母件连接，不允许采用五金三套件或角码连接。铝型材等金属部分都必须通过静电粉末喷涂。
2
学生实验台
（4人）
12张
3
学生实验凳
48张
钢制五星脚可升降小圆凳，凳面板采用UPVC制作，厚度≥40mm。配凳面防旋脱装置，每张实验桌配置4个。
4
教师主控台
1套
总体性能：符合中华人民共和国教育部行业标准（JY/T0374-2004教学实验室电源系统）相应配置。
教师控制电源部分：
①教师演示台设有漏电过载自动保护总开关，对学生实验电源进行分组控制。
②教师可以通过主机控制学生实验电源。
③各组高压总输出 不小于12A。
教师演示电源部分：
①市电输出220V
②提供：一开六孔多功能插座。
5
学生电源
24套
接受教师安全电源控制台控制。
高压部分：220V输出交流，设有多功能插座。
7
实验水盆
13个
水封返水式PP水槽，其规格为390×290×280 mm.耐强酸强碱耐<80ºC有机溶剂并耐150ºC以下高温。
8
实验三联水咀
13个
铜质一高二低三联水咀
9
学生光源
24个
采用30W防闪烁实验室专用台灯
10
实验室给排水设备
1套
全室安装给水硬聚氯乙烯（PVC-U）管材排水用PVC材料
11
实验室电器布线
1套
PVC线管，优质铜心线

4、小学每间实验室基本配置
序号
设备名称
数量
技术要求
备注
1
教师演示台
1张
1、教师演示台规格尺寸（W*D*H）：2800 mm×700 mm×900 mm
演示台整体造型美观实用。中台面为准备台面（放置实验仪器）和演示台面。左台面柜体装置，右台面教师电源。教师演示台预留小媒体教学平台位置。教师演示台配3个抽屉，一个键盘托，计算机机箱架预留。
2、学生实验桌规格尺寸（W*D*H）：1200 mm×900 mm×740 mm
结构：每张实验桌正向二座，侧向考虑各一座。
桌面结构材料：综合指标性能不低于威盛亚（上海有限公司）贴面防火板的板材，后成型制作，基材25mm厚E1级刨花板。台身：铝木结构，背板及吊板采用A级厚18㎜三聚氰胺浸渍板，能防湿、牢固、经久耐用。脚垫：采用进口高级ABS塑料脚垫，高低可调。铝合金框架：Φ50㎜铝合金圆柱。32*32㎜，铝合金横梁。台身板与板之间连接均用ABS子母件连接，不允许采用五金三套件或角码连接。
教师演示台配置一个教师演示台电源需作地面以下线管预埋，预埋完成后恢复地面原样。学生桌不配置电源。
教师演示台每间实验室配置一张
2
4人学生实验桌
12张
3
凳子
48张
钢制五星脚可升降小圆凳，凳面板采用UPVC制作，厚度≥40mm。配登面防旋脱装置，每张实验桌配置4个
4
洗涤台
2张
规格尺寸（W*D*H）：1200mm×600 mm×740 mm,钢木结构：一、主框架和架边：采用60mm*40mm(壁厚2mm)双竖立柱方钢组成的C型骨架,模具冲压标准化连接件,表面经纯环氧树脂塑粉高温固化处理。前后梁：采用2.0mm厚优质冷轧钢板折弯成型为60*40 mm，表面喷涂纯环氧树脂塑粉高温固化处理。
底柜托梁：采用40*25（壁厚2mm）优质方钢，表面喷涂纯环氧树脂塑粉高温固化处理。
箱体：采用18mm厚中密度三聚氰胺双饰面板，断面以优质2mmPVC封边条配合进口胶王热熔封边防水处理。
台面：采用12.7mm威盛亚(上海有限公司)实芯佰克板。
柜门：采用18mm厚中密度三聚氰胺双饰面板，柜门和抽屉板面四周以铝合金型材包边处理，配以铝合金一字拉手。
三、五金配件及其它
DTC铰链：采用自动型175°大伸展角度，锌合金铰链。
把手：采用铝合金一字型暗拉手，表面经纯环氧树脂塑粉高温固化处理。
水嘴：采用实验室专用三联水嘴90度瓷质阀芯，出水嘴为铜质尖嘴，可拆卸，水管管体部分为黄铜合金制，铜质表面经经烤漆喷涂处理。
水槽：采用PP材料一体成型，耐强酸强碱耐＜80℃有机溶剂并耐150℃以下高温。
具体执行要以学校的需求为准
