商场装修工程施工组织设计.doc

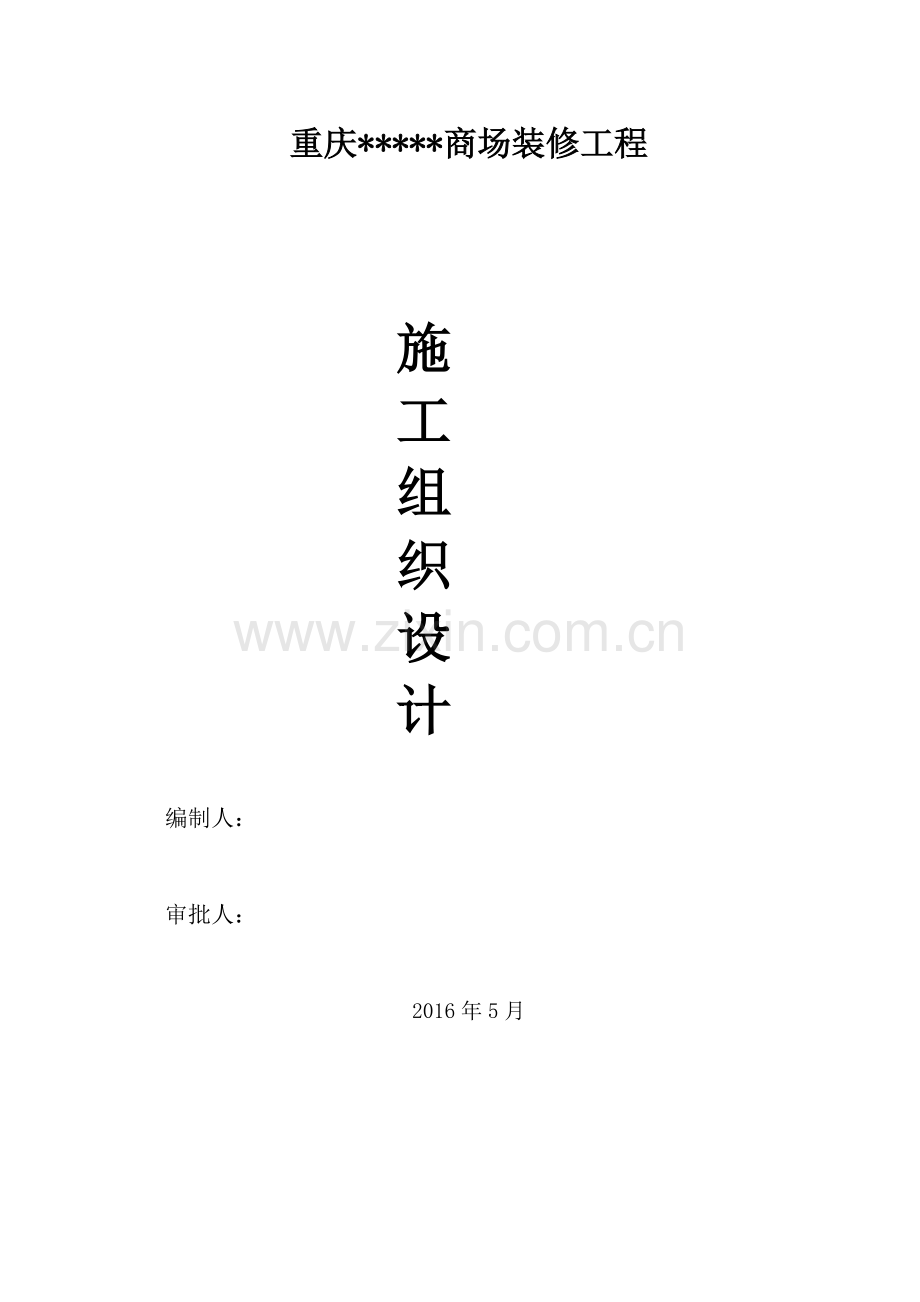

重庆*****商场装修工程

施
工
组
织
设
计

编制人：

审批人：

2016年5月

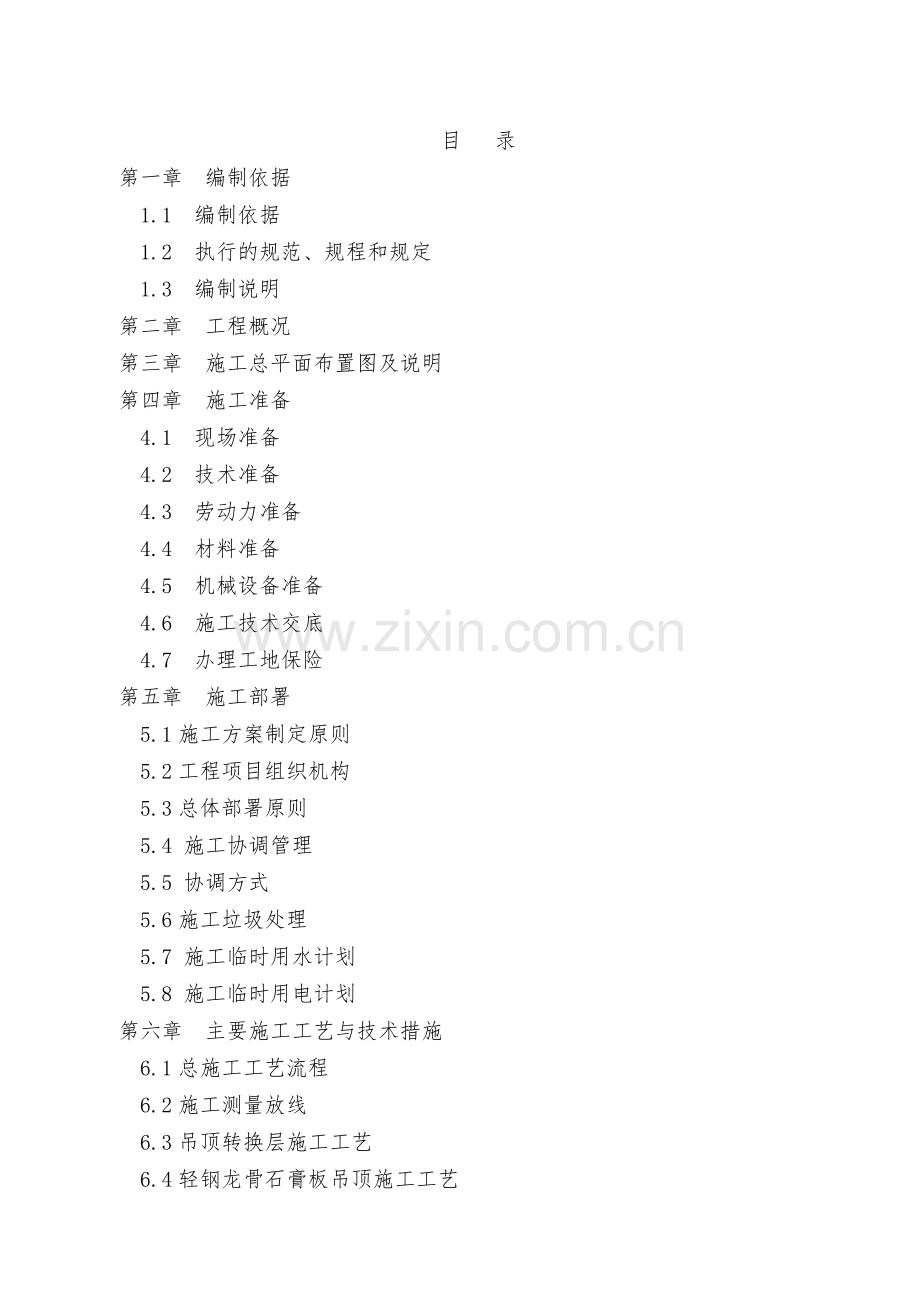

目 录
第一章 编制依据
1.1 编制依据
1.2 执行的规范、规程和规定
1.3 编制说明
第二章 工程概况
第三章 施工总平面布置图及说明
第四章 施工准备
4.1 现场准备
4.2 技术准备
4.3 劳动力准备
4.4 材料准备
4.5 机械设备准备
4.6 施工技术交底
4.7 办理工地保险
第五章 施工部署
5.1施工方案制定原则
5.2工程项目组织机构
5.3总体部署原则
5.4 施工协调管理
5.5 协调方式
5.6施工垃圾处理
5.7 施工临时用水计划
5.8 施工临时用电计划
第六章 主要施工工艺与技术措施
6.1总施工工艺流程
6.2施工测量放线
6.3吊顶转换层施工工艺
6.4轻钢龙骨石膏板吊顶施工工艺
6.5 铝格栅天花安装施工工艺
6.6软膜天花安装施工工艺
6.7地面地砖铺贴施工工艺
6.8地面石材铺贴施工工艺
6.9墙面墙砖粘贴施工工艺
6.10墙面石材干挂施工工艺
6.11不锈钢饰面板安装施工工艺
6.12 玻璃隔墙安装施工工艺
6.13铝单板安装施工工艺
6.14不锈钢玻璃栏杆安装施工工艺
6.15套装门安装施工工艺
6.16 乳胶漆施工工艺
6.17 防水工程施工工艺
6.18 给排水、洁具安装施工工艺
6.19 电气安装施工工艺
6.20 脚手架搭设工程
第七章 主要施工机具设备配置
7.1拟投入主要施工机械设备表
7.2拟配备主要的材料试验、测量、质检仪器设备表
7.3 施工机械安排保证措施
第八章 劳动力配置计划及保证措施
8.1 劳动力组织
8.2劳动力安排保证措施
第九章 材料的采购与供应措施
9.1材料的采购、检验和使用原则
9.2材料采购计划作业程序
9.3材料进场流程
9.4材料使用检测程序图
9.5材料使用管理
9.6材料供应保证措施
第十章 质量目标与施工质量保证措施
10.1施工质量目标与罚则措施
10.2质量保证体系
10.3消除质量通病的组织机构体系网络图
10.4质量管理预控网络图
10.5工程质量预控法
10.6保证工程质量措施
10.7质量岗位责任制度
10.8材料及半成品检验制度
10.9操作工人“三检”制度
10.10隐蔽工程验收制度
10.11竣工后质量保证措施
第十一章 工期目标与进度保证措施
11.1工期目标与施工总进度计划
11.2进度控制原则
11.3工程进度保证手段循环图
11.4进度计划保证措施原则
11.5影响工程进度的主要因素分析
11.6保证工程进度的组织措施
11.7保证工程进度的管理措施
11.8保证工程进度的材料供应措施
11.9保证工程进度的资金措施
11.10协调保证措施
11.11工期检查保证措施
11.12保持良好工作循环
11.13工程落后赶工计划流程图
11.14工程进度落后赶工计划
11.15影响进度突发事件处理
第十二章 关键施工技术、工艺及重点、难点控制措施
12.1 各专业须进行综合统一的放线测量
12.2特殊材料的加工与安装
12.3装配式指挥工作平台和成品装配式施工方法
12.4防止石材反碱、反黄、咬色控制措施
12.5 解决吊顶龙骨起拱问题
12.6 大面积和大跨度纸面石膏板吊顶防裂措施
12.7 一些功能区或功能间防水措施
12.8装饰施工中的防火措施
12.9管线孔洞考虑
12.10 纠正预防措施
12.11针对以上工程重点、难点的控制程序
第十三章 工程质量通病防治措施
13.1石膏板吊顶质量通病及预防措施
13.2木制作工程质量通病及预防措施
13.3地砖地面质量通病及预防措施
13.4涂料工程质量通病及预防措施
13.5油漆工程质量通病及预防措施
13.6花岗岩石材在装饰施工中的质量通病及防治
第十四章 成本控制和节约措施
14.1项目成本管理程序
14.2控制成本的节约措施
第十五章 成品、半成品保护措施
15.1土建成品保护措施
15.2安装成品保护措施
15.3装饰原材料保护措施
15.4装饰材料包装及运输保护措施
15.5完工前的清理
15.6施工过程中的保护
15.7装饰成品保护措施
15.8内墙涂料和油漆成品保护
15.9木门成品保护
第十六章 保证安全生产的施工措施
16.1安全生产管理原则
16.2安全生产目标
16.3施工现场安全生产责任制
16.4安全生产制度
16.5安全施工组织保障体系
16.6施工用电保证措施
16.7施工机械使用保证措施
16.8吊顶施工技术安全措施
16.9油漆、涂料施工技术安全措施
16.10焊接工程施工技术安全措施
16.11安全教育制度
第十七章 现场施工防火制度及防火措施
17.1安全防火责任制
17.2消防管理制度和措施
17.3 施工现场灭火器配置设计
第十八章 现场文明施工管理措施
18.1文明施工及工地标准化管理
18.2文明施工的目标
18.3文明施工管理原则
18.4文明施工保证措施
18.5施工现场料具管理
第十九章 减少扰民降低环境污染和噪音的措施
19.1职业健康安全生产管理原则
19.2职业健康安全生产的目的及目标
19.3施工现场职业健康安全管理网络
19.4项目部职业健康安全管理职责
19.5职业健康安全控制措施
19.6推广清洁施工
19.7清洁施工的原则
19.8清洁施工的基本途径
19.9降低噪音和污染的控制措施
19.10清洁施工的项目管理
19.11清洁施工材料进场检验
19.12清洁施工保证措施
第二十章 与各专业之间的协调管理和配合措施
20.1与业主、监理单位及土建施工单位的配合工作
20.2各专业的配合
20.3与设计师的协调管理
20.4项目内部关系的协调
20.5资料管理的配合
20.6竣工资料的提交
第二十一章 季节性施工措施和夜间施工措施
21.1雨季施工要点
21.2雨季施工措施
21.3夜间施工措施
第二十三章 工程回访和保修制度
23.1工程回访承诺
23.2工程保修原则
23.3保修制度
23.4回访制度:
附表一：总平面布置图
附表二：拟投入主要施工机械设备表
附表三：劳动力计划表
附表四：施工总进度计划表
第一章 编制依据
1.1编制依据：
1.重庆*****商场装修工程施工合同文件；
2.重庆*****商场装修工程施工图；
3.重庆*****商场装修工程现场勘查结果；
1.2 执行的规范、规程和规定：
1.《中华人民共和国建筑法》；
2.《招标投标法》；
3.《合同法》；
4.《中华人民共和国安全生产法》；
5.建筑工程施工质量验收统一标准》（GB50300-2001）；
6.《建筑装饰装修工程质量验收规范》（GB50210-2001）；
7.《建筑钢结构焊接技术规程》JGJ81-2002
8.《建筑电气工程施工质量验收规范》（GB50303-2002）；
9.《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；
10.《工程测量规范》（GBJ50026-2007）；
11.《民用建筑工程室内环境污染控制规范》（GB50325-2001）；
12.《建设工程项目管理规范》（GB/T50326—2006）；
13.《建筑工程文件归档整理规范》（GB/T50328-2001）；
14.《建筑施工安全检查标准》（JGJ59-99）；
15.《建筑机械使用安全技术规程》（JGJ33-2001）；
16.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；
1.3编制说明：
1.根据合同文件要求和工程的实际施工情况，本文件主要从施工准备、劳动力配备计划及保证措施、各分部分项工程完整的施工方案、主要施工管理人员情况、拟进场机械设备明细和进退场计划、施工现场平面布置及、主要工程材料用量和进场计划、保证安全、文明施工、减少扰民降低环境污染和噪音的措施、针对本装饰工程施工中的重点部位施工措施、施工进度计划、成品保护措施、工程质量通病防治等方面作出综合阐述，用以指导本工程的建设。本施组织设计既是项目部综合性指导文件，又是该工程项目部的质量计划。
2.本施工组织设计的进度计划的安排是按日历天数排列，开工日期为2016年5月11日，竣工日期为2016年8月20日。

第二章 工程概况
2.1工程概况：
1.工程名称：*****商场装修工程
2.建设单位：
3.工程地址：
4.工程规模：装修面积约23000M2；分为AB区和C区，AB区为5层
C区为2层，AB区5F约4600M2；AB区4F约4200M2；AB区3F约5700M2
AB区2F约3800M2，AB区1F约3600M2，C区约1100M2。
5.工程内容及范围: AB区公区地面为150*800仿木纹地砖、600*1200地砖、300*1200插色拼贴；后勤通道及消防楼梯间地面为600*600地砖；公区商铺15mm厚钢化玻璃隔墙及玻璃门、不锈钢门楣、铝单板包柱墙面、柱面石材干挂，墙面300*600；600*900墙砖；电梯外立面不锈钢墙面、艺术玻璃墙面；后勤通道及消防楼梯间墙面为乳胶漆；天棚角钢转换层、轻钢龙骨双层石膏板天花、铝格栅天花、软膜天花、不锈钢造型天花、艺术玻璃天花；不锈钢玻璃栏杆；扶梯装饰；电梯轿厢装饰；电气线路、灯具安装；开关插座安装；卫生间内给排水安装、洁具五金件安装、墙地砖粘贴、洗手台安装、艺术玻璃及镜片安装、蹲位隔断安装；卫生间进户门、公区通道装饰门、防火门制作安装、接待台制作；接待台背景不锈钢造型墙面等。
6.工期要求：按合同文件要求。
7.工程质量目标：达到国家现行规范要求的合格标准。

第三章 施工总平面布置图及说明
3.1施工现场平面布置
施工过程中，各参建单位多，材料运输多、交叉施工多，所以要求施
工现场平面有一个合理的布局，而且要有科学严密的管理措施。详细总平面布置图 见（详附图一）。
3.2 为了缩短各种材料、工具的转运，组织现场平面及立体交叉流水作业，
施工平面管理由项目经理负责，日常工作由现场技术负责人组织实施，分片区、分专业包干管理。
3.3 凡进入现场的设备，材料必须按平面布置指定的位置堆放整齐，不得
任意堆放。
3.4管理人员佩戴胸卡，施工作业人员统一服装或佩戴胸卡，便于查验和统一管理。
3.5 现场分区安排按下列功能进行布置
1.材料堆放：包括大宗墙地砖材料、水泥河砂、板材，贵重材料、五金洁具设置现场库房堆放。
2.施工设备、成品及半成品堆放；
3.现场项目部办公室；
4.施工人员住宿统一安排，做到整齐划一，绝对清除脏、乱、散、游现
象。
5.各专业施工队加工区；
第四章 施工准备
4.1 现场准备
1.针对施工现场的特点，为保证施工现场的管理有序有力，设置施工现场管理办公室，现场会议室，材料库房。
2.对原有设施、设备、施工用电梯进行成品保护，接收施工场地后对危险洞口、扶梯、电梯出入口进行安全防护围挡。
3.制定施工机具需用动态计划，按施工平面的要求组织施工机械设备和
工具进退场。
4.建立与周边环境的联系渠道，确保合理安排材料正常进入和垃圾的清
运通道。
5.施工队伍进场后，统一安排宿住，对生活区统一管理，绝对消除脏、
乱、散、游现象。
4.2 技术准备
1.工地勘察：工地勘察的一个主要目的是核对建筑结构与设计图纸是否
有误差，尤其是具体尺寸，如地坪标高、土建墙体、梁柱、门洞、扶梯电梯口等，若有误差应反映给设计人员进行修正。了解进入装修场地运输通道，各以便今后在材料进场组织、转运安排等方面做出更符合该工程特点的具体针对措施。
2.熟悉施工图纸，深入了解设计总体风格、意图、特点及细部做法的推敲，了解所用材料的种类、规格。
3.做好图纸的会审工作，对设计中的疑难点及时与设计方、建设单位进行沟通。尽量细致深入地配合设计方深化细部设计，把所有设计方面的问题尽早提出并解决在开工之前，为施工如期完成提供有力的保障。
4.针对本工程的特点，结合相关规范制定出作业指导书，编制各分项具体细化的施工方案并进行交底，使各级施工管理人员做到心中有数，从各方面保证施工处于有效受控状态。
5.全面履行本工程的合同，保证完成合同规定的各项技术要求和指标。
4.3 劳动力准备
1.根据该工程特点及进度要求，采取“紧密配合，见缝插针、平行流水、立体交叉”的组织形式，确保每一项计划切实完成。在项目劳动力配置上，坚持“计划管理、定向输入、统一调配，合理流动”以各工种责任承包合同组织优质高效的施工。在施工过程中，针对工序、工种要求不同合理安排施工队伍，保证不因劳动力不足而延误工期。
2.做好劳动力的培训及技术咨询工作，对所有进场的施工人员进行施工管理教育，所有特殊工种人员必须持证上岗。
3.根据施工进度，合理安排各分项施工人员的进出场，优化组合施工人员，避免施工现场出现人员闲置、窝工或少工、断工现象，使整个施工有序有节交叉进行。
4.4 材料准备
1.项目部编制“材料总计划”，供应部按总计划将材料提前订货，加工订货要与厂家签订经济技术合同，按照质量标准，供货时间等条款严格要求，提前对供应厂家进行考察。各项主要材料应从公司“合格供应商”处购买。工程所有材料必须有检验报告、合格证等资料，进场时必须进行严格的进场检验，需全部达到质量要求。不合格材料不得进场。
2、材料堆放位置应事先安排，堆放地点应集中，切勿任意堆置以至影响工期和材料管理的严密性。堆放时应注意以下几点：
1）不得影响施工的进行和反复搬迁，损材费工；
2）选择非施工区域堆放；
3）分类码放，便于取用；
4）易碎、易潮、易污的材料，应注意堆放方法和采取保护措施以免造成损耗。平板玻璃应在下面垫木靠墙立放；石材不可平放堆置，应直立侧放，否则受压后会产生断裂现象；石膏板一定要用木块等垫高以免漏水等污染；玻璃、铝单板等应保持包装完好，放置、干燥、少尘、无重压处.
5）即用的材料，进场时应直接放置在工作面，以便节省搬运的工序。
4.5 机械设备准备
进场施工之前，特派机电专职人员对公司库房所存机械设备进行全面检查和维修，确保所有机具在进场时完好能用。
4.6 施工技术交底
1.施工管理人员在掌握了全盘施工资料时，按照施工内容进行人员部署，划分各工序的职责范围。在负责各个工序施工的人员中，选择有技术、有经验、责任心强的人员作为该工种的负责人，施工展开后，施工管理人员应直接抓各工种负责人，各工种负责人要承担各工序的主任，这样可简化工地管理的程序，也避免管理人员陷入事无巨细统统都要管的窘境，可将精力放在作好工地的协调和监督方面。
2.召集各工序施工骨干人员进行技术交底，交代注意事项，对一些图纸上技术要求高的或者需要特殊处理的部位，应作明确指示，遇到一些施工人员不熟悉或未干过的新工艺、新方法，应提前交代该工艺的技术规范资料，以作为实施依据并共同研究出施工方案，使工程顺利进行。
4.7 办理工地保险
工地开工前，应到本地保险公司投保短期险和人员意外伤害险，以便万一发生火警、失窃、人员意外伤害等事故后可由保险公司承担损失，避免劳资双方为赔偿问题产生过多的纠纷。

第五章 施工部署
5.1施工方案制定原则
1.在满足工程质量与工期要求的前提下，根据本工程的具体情况，重点
抓好四点，即“优质、高效、安全、文明”。
2.制定合理的施工方案、科学的技术措施，可行的工程进度。
3.组织强有力的项目经理部，运用科学的管理模式进行管理。
4.配备过硬的施工队伍，足够的技术力量，齐全的施工机械。
5.确保物资、材料的供应与各工种的密切配合。
6.合理安排临时设施和制定施工现场文明管理措施。
7.运用电脑辅助管理，合理的配置资源，对项目进行动态管理。
5.2 工程项目组织机构
为了确保各项目标的顺利实施，公司决定抽调精干力量组成”重庆熙街三期商业室内改造项目装修工程”项目部”，各职能部门负责组织指挥现场施工和各项工作的管理实施，各职能管理人员由具有高水平管理技能和责任心强的同志担任，特殊工种一律先培训，合格后持证上岗，制定严格的岗位责任制，落实到人。
现场组织管理机构图如下：

现场组织管理机构图：

项目经理

技术负责人

资料员

工班组负责人

安全员

质检员

现场设计师

工班组负责人

施工员

工种班长

各 施 工 班 组 人 员

5.3项目部主要人员职责及分工
1.项目经理
1)项目经理是企业法人在项目的授权代表，在其授权范围内，是项
目经理部全面工作的领导者与组织者。
2)参与本工程的合同谈判，并认真履行与建设单位签订的合同。
3)做好与业主、总包及现场监理的协调工作。
4)领导编制项目质量目标与工期计划，建立健全各项管理制度。
5)指导成本预算员做好合同管理工作。
6)是项目安全生产的第一责任者。
2.技术负责人
1)编制实施“项目质量计划”，贯彻执行国家的有关技术政策，协助
项目经理管理技术，质量和设计工作。
2)主持编制项目施工组织设计及重要施工方案，技术措施。
3)主持图纸内部会审，施工组织设计交底及重点技术措施交底。
4)领导项目新技术，新材料，新工艺的推广应用工作。
5)组织安排技术培训工作，保证项目工程按设计规范及施工方案要求施工。
6)领导和落实施工过程质量控制，负责与其他协作单位的技术协调工作。
7)领导工程材料鉴定，测量复核及工程资料的管理工作。
8)保持与建设单位、设计单位及监理之间密切与协调工作，并取得对方的认可，确保设计工作能满足连续施工的要求。
9)负责项目质量保证体系的运行管理，指导项目计量设备管理工作。
10)组织对质量事故的调查，并提出处理意见。
3.安全员
1)执行公司要求的有关规章制度，结合工程特点制定安全活动计划，做好安全宣传工作。
2)贯彻安全生产法规标准，组织实施检查，督促各分包的月、周、日安全活动，并落实记录与否。
3)参与工程施工组织设计编制和图纸会审工作。
4)协助现场综合管理进行安全教育和特殊工种的培训，检查持证上岗，并办理入场证件。
5)定期组织现场综合考评工作，填报汇集上级发放各类表格，并负责 对综合考评结果得奖法执行。
6)负责现场安全保护、文明施工的预控管理。
7)做好安全生产方面的内业资料及各种台帐。
8)对安全隐患下达整改通知单并进行复查。
9)负责现场动火证的办理工作。
10)负责安全内业资料管理；负责施工现场保卫及消防工作的检查、监督工作。
4.质检员
1)负责工程质量的日常管理工作。
2)参与施工全过程的质量监督、检查、控制工作。
3)参与质量事故的调查、分析、处理，并跟踪监督检查，直至达到要求。
4)组织各阶段的质量验收工作，并做好资料申报填写工作。严格执行质量检验评定标准，行使质量否决权。确保项目总体质量目标和阶段质量目标的实现。
5)组织原材料、半成品、构件的检验、试验工作。负责不合格品控制及检验状态管理。
6)按ISO9001 标准进行质量记录文件的记录、收集、整理和管理。负责分解质量目标，制定质量创优实施计划，并监督实施情况。
7)监督“三检制”与“样板制”的落实，参与分部分项工程的质量评定和验收，同时进行标识管理。
8)负责质量内业资料的整理、归档工作。
5.现场设计师
1)负责与设计单位沟通，解决施工现场的设计遗留问题。
2)负责绘制施工节点详图，并负责节点详图的确认工作。
3)负责材料样板的选择、报批、确认工作。
4)负责图纸管理和发放工作。
6.专业工长
1)负责分项工程施工生产的管理与协调，严格按照施工组织设计组织施工。根据分项工程的计划编制月、周、日计划，控制施工作业进度安排。
2)负责向施工作业层进行技术交底，并做好书面记录。
3)参与技术方案的编制，加强预控和过程中的质量控制把关，严格按照项目质量计划和质量评定标准、国家规范进行监督、检查。
4)负责现场文明施工管理，落实各施工部位责任人，并进行现场达标管理。
5)严格落实“三检制”，组织作业层做好工序、分项工程的检查验收工作。
6)参与质量事故的调查和分析，根据处理方案监督和指导责任人的修复。
7)对工程进展情况实施动态管理、分析预测可能影响工程进度的质量、安全隐患，提出预防措施和纠正意见。
8)协助安全员对现场人员定期进行安全教育，并随时对现场的安全设施及防护进行检查，加强现场文明施工的管理。

5.4总体部署原则
1.以确保质量工期为原则，充分估计可能出现的各种困难，各专业穿插施工带来的影响以及难以预测的因素，因此，施工安排中要立足一切向前赶，在施工的平面和立面流向上同时展开施工，尽可能利用施工空间，时间上统一协调，合理安排加班以保证工程如期完成。
2.总体施工顺序按照以下几个原则进行
1）为了满足工期要求，将整个工程划分为三个施工区，5F、3F为一施工区；4F、2F为二施工区；1F为三施工区。
2）施工顺序安排总是先一区（5F、3F同步施工），再二区（4F、2F同步施工），最后三区（1F施工）每个区间隔时间为10天。
3）具体到施工部位上，坚持合理的施工程序和顺序，按照先玻璃隔墙，再吊顶，最后地面施工的程序进行；在各个专业工种（如木工、焊工、水电工、泥工等）的穿插施工中，各工长积级协调，要做到忙而不乱，有条不紊。
5.5 施工协调管理
我公司有资质和能力承担本工程的全部施工项目内容，考虑到此工程工期短、任务重的因素，施工协调与各相关单位配合成为本工程优质按期完成的关键和重点，为了本工程的顺利进行，我们将从以下几个方面入手，搞好与各方面的协调关系。
1、与设计单位的工作协调。
1）我方先熟悉施工图，了解设计师的设计意图和业主的要求，对施工图中不明确的地方主动和设计单位及业主单位沟通，提出符合设计要求的施工实施方案。
2）协助业主单位会同设计单位，完善设计内容和设备物资选型。
3）协调在施工中需要与设计单位协商解决的问题，协助解决不可预测因素引起的其它变化。
2、与业主单位专业工程师间协调
1）在施工过程中，严格按照经业主单位批准的《施工组织设计》进行质量管理。在各专业施工队“自检”和公司专检的基础上，接受各专业工程师的验收和检查，对出现的问题，按照要求予以整改。
2） 严格执行质量控制、检查、管理制度，并据此对各专业施工队予以监控，确保产品达到优良。坚决杜绝现场施工不服从专业工程师安排的不正常现象发生，配合专业工程师的指令得到全面执行。
3）所有进入现场使用的成品、半成品、设备、材料器具，均主动向各分管专业工程师提交相应资料，对按规定使用前需进行物理化学试验检测的材料，主动递交检测结果报告，确保工程所用材料质量符合要求。
4）施工中，严格执行“上道工序不合格，下道工序不施工”的原则，使各专业工程师能顺利开展工作。当出现与专业工程师意见不一的情况下，遵循“先执行，后磋商”的原则，在现场质量管理工作中，维护好专业工程师的权威性。
5.6 协调方式
1、按总进度计划制定的控制节点，组织召开协调工作会议，检查本节点实施的情况，制订、修正、调整下一个节点的实施要求。
2、由项目经理负责主持施工生产协调会，一般情况下，以周为单位进行协调。
3、会同甲方代表定期（半月）或不定期地组织对工程节点、工程质量、现场标准化、安全生产、计量状况、工程技术资料、原材料及电器具等的检查，制定必要的奖罚制度，奖优罚劣。
4、各部门以周为单位，提出工程简报，向甲方和各有关单位反映，通报工程进展状况及需要解决的问题，使有关各方了解工程的进展情况， 及时解决施工中出现的困难和问题。根据工程进展，不定期地召开各种协调会， 协助甲方协调与各参建单位的配合以确保工程进度。
5.7 施工垃圾处理
现场垃圾采用集中堆放，专人管理，统一搬运的方法。
5.8 施工临时用水计划
1.施工用水
本工程施工的临时用水量主要包括水泥砂浆搅拌、地面找平以及施工现场临时用水。
2． 水源选择
现场临时用水水源由甲方提供的给水接口，施工时直接引至临时集中用水点，用水点需远离扶梯、电梯及变形缝部位。
5.9 施工临时用电计划
1 施工临时用电实施依据
主要根据现场踏勘结果并结合《施工现场临时用电安全技术规范》（GB50194-93）和《民用建筑电气设计规范》（SDJ8-97）实施。
2 施工临时用电组织实施计划
专职电工每周一次
定期复查
报主管部门批准后实施

临时用电
系统实施
临时用电
系统设计
主管电气技术人员

施工员每两周一次
定期检查

3 施工临时用电系统
a 用电器特征：
动力负荷以二类手持式及移动式小型电动工具为主，照明主要以白炽灯炮作为施工现场临时照明光源。
b 施工临时用电配电原则
采用总配电箱和分配电箱二级配电。配电系统为TN-S制，专用PE保护接地线。动力配电采用一机一闸，并加配自动脱扣漏电保护开关。照明采用专用回路供电。
c临时用电安全技术措施
1）分配电箱至开关箱线段采用双重聚氯乙烯绝缘型（BVV）铜芯线穿PVC管保护管架空敷设。对地高度不小于2.5M。
2）总配电箱外壳及零线应重复接地（与现有的接地干线网可靠连接）。接地电阻不大于10欧姆。
3） 配电箱底边距地1.5M。周边不得堆放足以妨碍操作、维修的杂物。
4）进出箱体的电气线路必须设在箱体的下底面。
5）手持式或移动式电动工具电线采用YZ-1000W橡皮套软电缆。
5.10 施工消防安全布置
在施工现场设置干粉灭火器,干粉灭火器两个一组，每组间距不大于10米。

第六章 主要工程项目的施工程序和施工方法
6.1. 总施工工艺流程
施工工艺流程图
施工技术、物资、人员准备

现场清洁，开工放线
临时布置

店铺隔墙基层制作安装

吊顶转换层及吊顶龙骨安装施工

墙柱面砖及石材 安装

地面地砖铺装

墙柱面铝单板安装

店铺隔墙玻璃安装

店铺门楣不锈钢安装
天棚、墙面乳胶漆

不锈钢门套及门扇安装

灯具安装

清理、竣工验收、移交

6.2施工测量放线
1、本装饰工程各专业施工队伍多，需协调好各层施工作业时测量放线的综合性和统一性，以防止在各层之间的交接处出现无法收口的现象。
2、施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨线划出装修物的位置，经技术人员勘查无误后，方可进行施工，一切尺寸准确性以图纸设计为准。
3、施工放样项目主要包括：
A、地面水平1米线； B、地面、墙面十字控制线；
C、吊顶完成线及设备控制线； D、地面地砖完成线及拼花分割线；
E、墙面饰面完成线； F、门洞位置线；
4、在地坪放样确定后，应于施工范围内设置标准水平线，同时完成地坪高差校对、墙面定位线及天花板高度弹线作业，以提供施工人员做为地坪及立面施工的微调依据。
6.3吊顶转换层施工工艺：
1、 工艺流程：测量放线→角钢吊杆制作→安装角钢吊杆→焊接转换层钢架→涂刷防锈漆→验收
2、施工方法与技术措施：
1）测量放线：清理现场，复测轴线、标高线控制线，根据吊顶转换层深化图纸，在顶板上弹线定位，吊点间距为2000mm×2700mm。
2）角钢吊杆制作：将50角码与L40角钢一端焊接（角钢长度根据现场高度确定），完全冷却后清理焊渣及焊瘤，焊缝处刷银粉防锈漆。
3）安装角钢吊杆：根据定位使用电钻在内置芯模勒上打孔，将角钢吊杆用膨胀螺栓固定，如遇部分管道无法安装角钢吊杆的，用φ10吊筋替代角钢吊杆。
4）焊接转换层钢架：将角钢焊接形成装换层。转换层水平网架由L50角钢组成，间距900mm×2700mm，网架边缘部分距墙300mm设置L40角钢边框，走廊等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度。
5）角钢与角钢之间连接方式为上下搭接，如水平连接需在连接点处增加100mm长L40角钢加固,。
6）涂刷防锈漆：敲掉焊渣清理干净后涂刷银色防锈漆。
7) 验收：转换层完成后项目部验收。
3、质量标准
1）保证项目
（1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明书。
（2）焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期，严格执行持证上岗。
（3）焊缝表面不得有裂纹、焊瘤、烧穿、未焊满等缺陷。
2）基本项目：
（1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
（2）纵向角钢与横向角钢焊接位置必须是面与面之间焊接。
（3）角钢网架应横平竖直。
4、安全措施
1）现场施工时，要派1名责任心强的安全员现场指挥、监督，及时发现、纠正非法违章行为。
2）不得未经同意拆卸建筑成品。
3）焊接作业人员必须是经过电、气焊专业培训和考试合格，取得特种作业操作证的电气焊工并持证上岗。（在有效期内）
4）作业人员必须经过入场安全教育考核合格后才能上岗作业。
5）电焊作业人员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火的护腿套、套袖及其他劳动防护，保护用品，安全用具。要求上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外。
6）进入作业地点时，先检查、熟悉作业环境。若发现不安全因素、隐患，必须及时向项目部汇报，并立即处理，确认安全后再进行施工作业。对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决。现场所有安全防护设施和安全标志等，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原。
7）严禁借用金属管道，金属脚手架、轨道，结构钢筋等金属物代替导线作用。
4、文明施工
1）为减少噪音，切割工作及电锤使用时间为上午9点至中午12点，下午14点至晚上20点。
2）经常保持现场的整洁卫生，做到“工完场清”，所有垃圾及废料不得随意丢弃，必须统一集中运走。
3）工地内所有未用完材料，不得随意丢弃；工地各种电缆、电线必须按临电施工方案布置，不得乱拉乱搭。
6.4 轻钢龙骨双面石膏板吊顶施工工艺
1、 工艺流程：
抄平、放线 → 排板、分格→（吊顶造型等安装）→安装边龙骨→吊筋安装→安装主龙骨→安装次龙骨、横撑龙骨→（吊顶隐蔽验收全部完成后）安装第一层纸面石膏板→安装面层纸面石膏板
2、施工方法与技术措施：
1）抄平、放线
根据现场提供的标高控制点，按施工图纸各区域的标高，首先在墙面、柱面上弹出标高控制线，一般按±0.000以上1.00m左右为宜，抄平最好采用水平仪等仪器，在水平仪抄出大多数点后，其余位置可采用水管抄标高。要求水平线、标高一致、准确。
2）排版、分线
根据实际测到的尺寸，绘制排板平面图，尽量保证板材少切割、龙骨易于安装。然后依据实际排板情况，在转换层上弹出主龙骨位置线，便于吊筋安装，保证龙骨安装成直线、吊筋安装垂直，龙骨排板布置应充分考虑天棚造型、灯具安装、空调孔等位置，主龙骨应尽量错开这些位置。
4）安装边龙骨
根据抄出的标高控制线以及图纸标高要求，在四周墙体、柱体上铺钉边龙骨，以便控制天棚龙骨安装，边龙骨安装要求牢固、顺直、标高位置准确，安装完毕后应复核标高位置是否正确。
5）吊筋安装
上人吊顶吊筋采用ф10吊筋，吊筋间距控制在1000mm以内，吊筋下端套丝（100mm≥L50mm为宜），吊筋焊接一般采用双面间焊，搭接长度≥8d。
吊筋与转换层角钢满焊连接，所有铁件及焊点均应进行防锈处理（刷防锈漆三遍）。
6）安装主龙骨
在吊顶内消防、空调、强电、弱电等管道安装基本就绪后进行主龙骨安装。
双层纸面石膏板吊顶主龙骨选用U50型，保证基层骨架的刚度。
相邻两根主龙骨接头位置应错开，错开以1000mm为宜；相邻主龙骨应背向安装，相邻主龙骨挂件应采用一正一反安装，防止龙骨倾覆；龙骨连接应采用专用连接件，并用螺栓锁紧；主龙骨中距1000-1100mm。
在大型灯盘、孔洞等位置，除灯盘需使用专用吊筋外，还应按排板要求作好主龙骨的加固措施。
主龙骨安装应拉线进行龙骨粗平工作，面积较大时，主龙骨安装应起拱(短向长的1/200)，调整好水平后应立即拧紧主挂件的螺栓，并按照龙骨排板图在龙骨下端弹出次龙骨位置线。
注意事项：主龙骨端头距墙柱周边预留5-10mm空隙，最边的主龙骨距墙柱等周边距离不超过300mm。
7）安装次龙骨、横撑龙骨
按照龙骨布置排板图安装次龙骨，次龙骨安装完毕后安装横撑龙骨，次龙骨安装时要求相邻次龙骨接头错开，接头位置不能在一条直线上，防止石膏板安装后吊顶下塌。
横撑龙骨安装要求位于纸面石膏板的长边接缝处，横撑龙骨下料尺寸一定要准确，确保横撑龙骨与次龙骨连接紧密、牢固。
次龙骨间距采用300mm,次龙骨和横撑龙骨安装后应进行吊顶龙骨精平，拉通线进行检查、调整，房间尺寸过大为防止通线下坠，宜在房间内适当增加标高标志杆（木枋），保证通线水平准确。
次龙骨与主龙骨、次龙骨之间、次龙骨与横撑龙骨连接应采用专用连接件连接，并保证连接牢固、紧密。
8）安装基层纸面石膏板
固定纸面石膏板可用自攻螺丝直接用自攻螺丝枪将其与龙骨固定，钉头应嵌入板面0.5~1.00mm，但以不损坏纸面为宜，自攻螺丝用M3.5*25，自攻螺丝与板面应垂直，弯曲、变形的螺钉应剔除，并在相隔50mm的部位另安螺钉。自攻螺丝钉距150~170mm，自攻螺丝与纸面石膏板板边的距离：面纸包封的板边以10~15mm，为宜，切割的板边以15~20mm为宜。
纸面石膏板安装接缝应错开，接缝位置必须落在次龙骨或横撑龙骨上，安装时应从板的中间向板的四边固定，不得多点同时作业，安装应在板面无应力状态下进行。
纸面石膏板安装板面之间应
