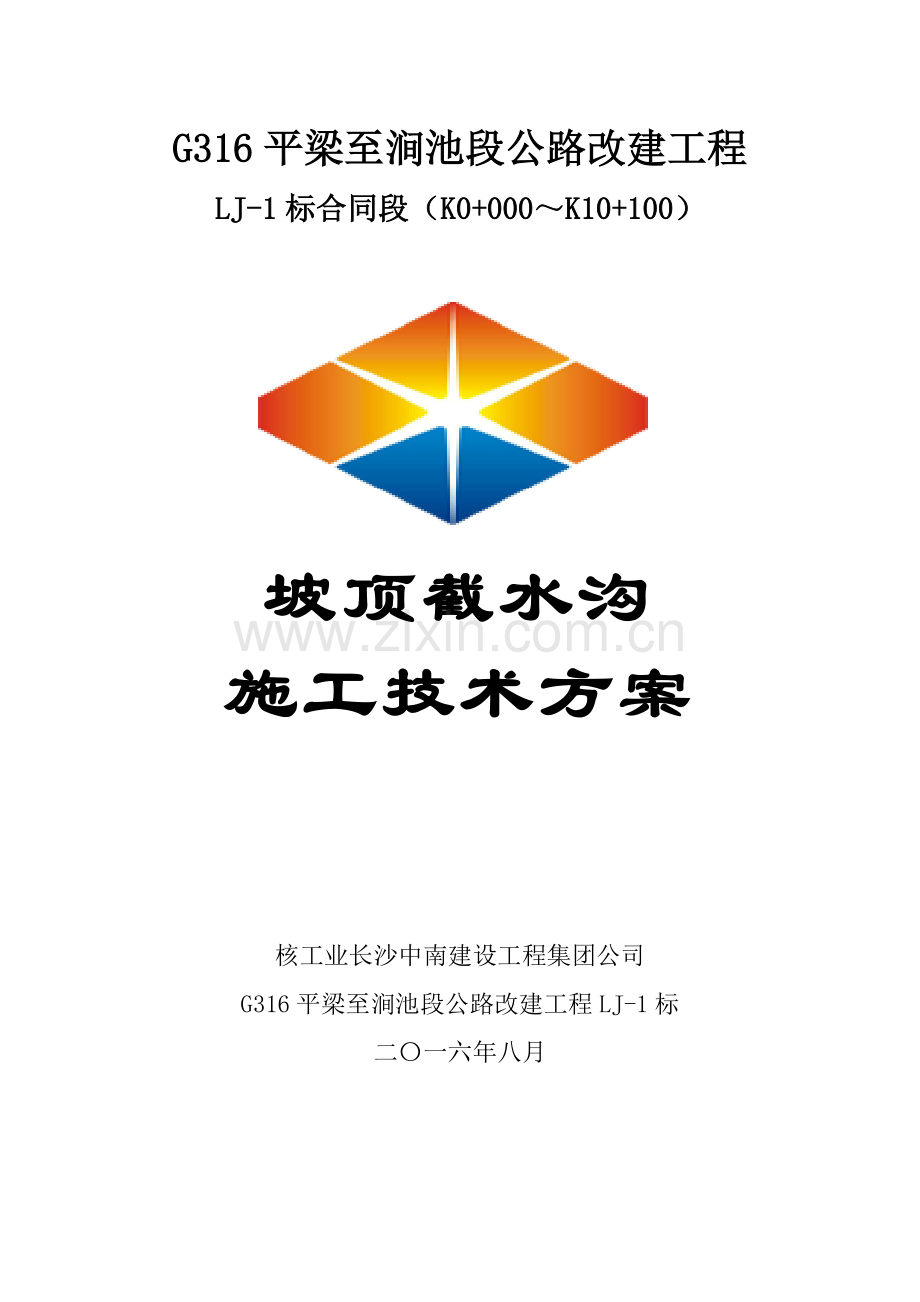

坡顶截水沟施工方案.doc

G316平梁至涧池段公路改建工程
LJ-1标合同段（K0+000～K10+100）

坡顶截水沟
施工技术方案

核工业长沙中南建设工程集团公司
G316平梁至涧池段公路改建工程LJ-1标
二〇一六年八月

目 录
目 录 1
一、 工程概况  3
二、 工程概况 3
三、 主要工程数量 3
四、 施工机械设备及人员配置 4
1、现场人员配置表  4
 2、机械设备表  4
五、 施工计划安排 5
1、人员配置及机械设备配置  5
2、总体施工方案及进度安排  5
3、总体施工方案及进度安排  5
4、人员配置及机械设备配置  5
六、 施工方法及工艺 5
1、开挖基槽  5
2、浇筑砼截水沟  6
(1) 材料要求  6
 (2) 施工前准备  7
 (3) 施工方法  7
七、 施工技术要求  7
八、 截水沟工程质量通病及防止措施  8
九、 截水沟质量检查内容 8
1、检查验收实测项目见下表 8
2、外观鉴定  9
十、 安全文明工期保证措施 9
 1、工期保证措施  9
2、安全文明施工措施  9
十一、  质量保证措施  10
1、保证工程质量技术组织措施  10
 2、主要分项工程质量控制点及具体措施  10
十二、 环境保护措施  11

路基排水沟施工方案
一、 工程概况
1、 项目招标文件《技术规范》
2、 现行《公路桥涵施工技术规范》
3、 国家颁布的相关规范、规程、标准和地方相关法规
二、 工程概况
全线设计速度60公里/小时，其中起点至林场段（K0+000～K6+435.795）段6.436公里，采用一级公路标准建设，路基宽度23.0米；林场至终点段 （K6+435.795～K18+449.428）段11.954公里，采用二级公路标准建设，路基宽度12.0米。
对于一般路段尽量采用散排方式或设置矩形C20砼边沟，并在人群密集区加设盖板，以方便行人或车辆通行；在填方路段坡脚设置C20混凝土矩形排水沟，将边坡水集中引入涵洞或天然沟渠；在深挖路段的平台上设置现浇C20砼“U”型平台排水沟及平台排水沟急流槽，局部路段坡顶处设置坡顶截水沟。
截水沟：应根据挖方坡面上方的地形、汇水面积以及山坡的土质和防冲刷能力考虑，植被覆盖良好时可不设置；需要设置时，在挖方路段较高一侧山坡距坡口不小于5m处设置截水沟，以减轻路堑边沟的排水压力，降低水流对路堑边坡或路基坡脚的冲刷。根据汇水面积大小及长度采用40cm×60cm（底宽×深）沟身采用15cm厚C20混凝土浇筑。
三、 主要工程数量
路 基 排 水 工 程 数 量 表 (坡顶截水沟 )
序号
起 讫 桩 号
类型
工程名称
位置
长度 (m)
C20混凝土 (m3)
挖土方 (m3)
挡水埝 (m3)
备注
1
K8+573.0
～
K8+820.0
Ⅶ
坡顶截水沟
右侧
257.0
59.11
116.94
82.24

2
K8+870.0
～
K9+090.0
Ⅶ
坡顶截水沟
右侧
230.0
52.90
104.65
73.60

四、 施工机械设备及人员配置
1、现场人员配置表
管理人员2人，测量工2人，技术人员2人，木工8人，电工1人，混凝土工4人，杂工6人。
 2、机械设备表
搅拌机1台，混凝土运输车3台，50装载机1台，挖机1台、自卸车4台。
五、 施工计划安排
1、人员配置及机械设备配置
根据本合同段总体施工进度计划安排及工程量大小，合同段坡顶截水沟开挖工程拟投入挖掘机1台，自卸汽车4辆，配合施工。
2、总体施工方案及进度安排
该段坡顶截水沟基坑开挖先清理现场，再进行测量放样，放出挖方边界线，机械开挖、整修，最终路基成型。
3、总体施工方案及进度安排
该段现浇混凝土坡顶截水沟由施工队负责施工，集中力量力求尽早完成。
我部首件工程计划先施工K8+573～K8+690右幅坡顶截水沟，计划15天完成，即从2016年8月20日开始，2016年9月5日完成。
4、人员配置及机械设备配置
根据本合同段总体施工进度计划安排及工程量大小，本合同段现浇混凝土坡顶截水沟工程拟投入挖掘机1台，自卸汽车1辆，搅拌机1台，振捣器2台；混凝土工人4人，模板工人4人，普工4人，人工和机械配合施工。
六、 施工方法及工艺
1、开挖基槽
(1) 截水沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。
(2) 按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。开挖应严格控制标高，防止超挖或扰动槽底面。
(3) 挖沟截面应略大于设计尺寸，开挖清理完成的的沟道遇降雨，沟内土体被冲刷变形时，应重新清理沟壁及沟底。
(4) 开挖过程中，按照监理工程师的要求保持必要的地面排水坡度，设置临时坑槽，使用机械排除地面积水，并开挖排水沟排除雨水和地面积水，并采取有效的疏导和保护措施排除边坡上的渗水。雨季采用相应防雨技术措施，以保证基础工程质量和安全施工。
(5) 开挖施工中随时作成一定的坡势，以利排水，开挖过程中尽量保持开挖面平整，边坡按设计边坡随土层开挖形成，避免边坡稳定范围形成积水。
(6) 沟槽开挖时，弃土堆在槽边，沟槽每侧临时堆土或施加其它荷载时，应保证槽壁稳定且不影响施工。沟槽弃土应尽量堆在沟边的一侧，堆土坡角距槽口上缘距离不宜小于0.8m，堆土高度不宜超过1.5m。沟槽堆土在砌筑完成后回填剩余土方集中运至弃土场。
2、浇筑砼截水沟
(1) 材料要求
①粗、细骨料必须颗粒均匀、不含泥团杂物、级配合理。使用的水泥标号不低于实际砼强度标号。
②模板采用断面尺寸满足设计要求的木模（胶合板）。
 (2) 施工前准备
①选择合格所需的原材料，包括碎石、砂、水泥、模板等应符合施工图纸及其有关技术要求。
②设备的准备：砼搅拌机及相关配套辅助设备工具提前准备。 ③测量放样：在排水工程开工前对其所处位置的原地面进行复测，以核实图纸上结构物尺寸、形状和基础标高是否符合实际。复测结果应做详细记录，经监理工程师批准后方可施工。
 (3) 施工方法
①按照设计要求，排水工程沟身采用人工开挖，C20素砼浇筑的施工的方案，砼集中拌和。
②截、排水沟尽可能平顺，不出现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。
③截、排水沟浇筑前首先完成沟槽的清基整平、夯实。并报经监理方验槽签证后方可进行施工。
④浇筑截、排水沟砼做到先底板后侧面原则，砼捣固密实不出现蜂窝、麻面，同时注意设置伸缩缝。
七、 施工技术要求
(1) 截水沟施工遵循先纵后横的原则，自上而下分段边连续完成。要求测量位置准确，施工前用石灰划出截水沟的轮廓。
(2) 开挖沟道顺直，平纵面形态圆顺连接，不设死弯硬折，沟底顺坡平整，不留倒坎。局部需回填地段土体应夯实。
(3) 截水沟采用C20砼浇筑，断面尺寸、原材质量、砼配合比应符合设计要求。
(4) 砼浇筑达到一定强度后方可拆模，进行下段施工，同时做好洒水养护工作。
(5) 每台班必须制作1—2组砼抗压强度试块，做好养护工作，达凝期后送试验室，做抗压试验。
(6) 纵向排水沟沟内设置台阶式消能坎。
八、 截水沟工程质量通病及防止措施
1、截水沟砌筑前须完成清基整平工作，应尽可能平顺，不得出现反坡，必要时可采用沟底加厚垫层或局部浅层开挖方式来确保排水沟底纵坡。截水沟和排水沟应以地形挖成顺坡，不允许出现局部倒坡、洼段等，并于天然排水沟和公路排水沟平顺连接。
2、C20砼浇筑的沟身断面尺寸须满足设计要求，表面光滑平顺，无蜂窝麻面。
3、使用的模板拆除后应及时清理表面残留物，修整后表面刷脱模剂。
九、 截水沟质量检查内容
1、检查验收实测项目见下表
C20砼截水沟实测项目表
序号
实测项目
规定值或允许偏差
实测方法和频率
1
平面位置（mm）
±50
用经全站仪,每长20m测3点,且不少于3点
2
长 度(mm)
-500
用尺量,全部
3
断面尺寸(mm)
±30
用尺量,每长10m量1点,且不少于3点
4
沟底纵坡度(%)
±1
用水准仪测,每长10m测1点,且不少于3点
5
沟底高程(mm)
±50
用经验仪测,每长10m测1点,且不少于3点
6
表面平整度(mm)
±20
用尺量,每长20m量3点,且不少于3点
2、外观鉴定
（1）沟体线条及沟底应平顺，水流通畅。
（2）砼表面无蜂窝、麻面，光滑平顺。
十、 安全文明工期保证措施
 1、工期保证措施
要求施工班组制定周密的施工进度计划，健全施工管理机构、合理安排各工序、组织协调好各班组施工作业程序，把工期目标分解到各班组，逐个落实。班组管理人员经常深入到施工现场，调查完成计划的措施、劳力、材料及机械设备的配置能否满足施工要求，并检查工程完成情况，做到心中有数；分析查找完不成指标的原因，制定补救措施，并对各班组的施工计划进行平衡调整后下达到落实，不得因人为因素造成工期延误。
加大奖罚力度，克服拖拉作风，广开工作面实施平行流水作业，实现有序、均衡生产，抓好施工全过程管理，加强预见性，使计划安排切合实际，最后应做到设备到位、材料到位、人员到位、使工地管理制度化、规范化、科学化，力求做到严格按施工计划施工，确保工期。
2、安全文明施工措施
1. 建立健全安全文明奖罚制度，树文明施工之风，创安全生产之实。
2.  贯彻落实上级有关部门，有关安全生产，文明施工的管理规定，明确岗位职责，定期组织安全文明检查，对进场施工人员进行“三级”安全教育。
3. 机械操作人员必须经培训持证上岗，下班后不得赌博、酗酒，抓紧休息，严禁疲劳作业，尤其是在碾压护边土时要警惕滑入坡下。指挥人员必须站在机械5m以外指挥，以防被机械碰撞。
4. 健全安全交底和安全验收制度，各分部分项工程开工前均应向操作人员作安全技术交底，机械、电器设备、安全防护设施等在启用前应进行专项验收。
5. .施工区域树立醒目标志牌或警示灯，以防非作业人员穿行。
6. 上班时必须穿戴相应的劳保用品，严禁穿拖鞋进入施工区。
十一、  质量保证措施
1、保证工程质量技术组织措施
（1）建立层次分明的责、权、利相结合的质量责任制，认真开展全面质量管理，同时抓住施工现场，对整个工程项目的施工全过程进行监督管理，消灭质量通病，使质量管理上新水平。
（2）加强技术管理，每道工序都进行书面技术交底，交底人，接收人在书面上签字，明确责任，组织各班组长学习技术规范，让每个作业人员熟悉质量验收的标准。严格按设计要求组织施工。
 2、主要分项工程质量控制点及具体措施
（1） 认真编制施工方案及进行技术交底，使工程质量全过程得以受控。
（2） 建立质量管理小组，及时处理现场质量问题，积累原始资料，按期进行整理总结。
（3） 施工员在现场进行跟班监控，并及时将信息提供给质检员、技术部门，由技术主管及时进行处理。
（4） 各分项工程质量严格执行“三检制”，对各班组定时、定点、定位施工，层层把关，做好质量等级的验评工作。每道工序应自检、互检、质检合格后报监理工程师，检验合格后方可进行下道工序施工，杜绝返工。严格遵守有关施工技术规范及质量评验标准，为创优工程打好基础。
十二、 环境保护措施
1、施工时应确保挖出的土堆放整齐，施工完成后将其运输到路基以外，同时应将现场尤其是路边的杂物废料清理干净。
2、加强对全体职工、民工的环保思想教育，重视环境保护，文明施工。
 3、施工垃圾要集中堆放，定期运到指定的垃圾场。
 4 、各种施工材料按规定摆放整齐。
