初中物理数字化探究实验室配置方案.doc

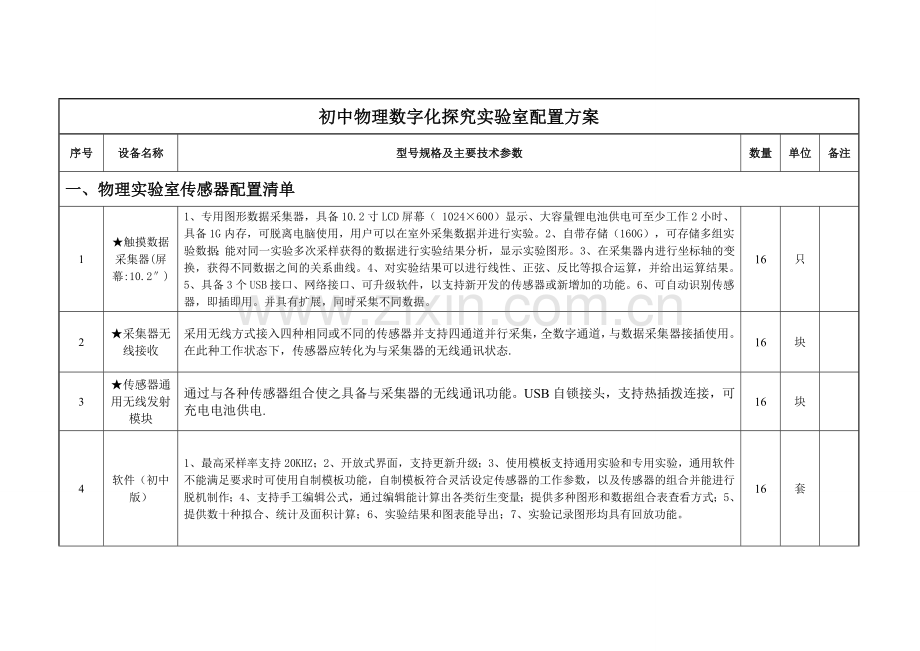

初中物理数字化探究实验室配置方案
序号
设备名称
型号规格及主要技术参数
数量
单位
备注
一、物理实验室传感器配置清单
1
★触摸数据采集器(屏幕:10.2″)
1、专用图形数据采集器，具备10.2寸LCD屏幕（ 1024×600）显示、大容量锂电池供电可至少工作2小时、具备1G内存，可脱离电脑使用，用户可以在室外采集数据并进行实验。2、自带存储（160G），可存储多组实验数据；能对同一实验多次采样获得的数据进行实验结果分析，显示实验图形。3、在采集器内进行坐标轴的变换，获得不同数据之间的关系曲线。4、对实验结果可以进行线性、正弦、反比等拟合运算，并给出运算结果。5、具备3个USB接口、网络接口、可升级软件，以支持新开发的传感器或新增加的功能。6、可自动识别传感器，即插即用。并具有扩展，同时采集不同数据。
16
只

2
★采集器无线接收
采用无线方式接入四种相同或不同的传感器并支持四通道并行采集，全数字通道，与数据采集器接插使用。在此种工作状态下，传感器应转化为与采集器的无线通讯状态.
16
块

3
★传感器通用无线发射模块
通过与各种传感器组合使之具备与采集器的无线通讯功能。USB自锁接头，支持热插拨连接，可充电电池供电.
16
块

4
软件（初中版）
1、最高采样率支持20KHZ；2、开放式界面，支持更新升级；3、使用模板支持通用实验和专用实验，通用软件不能满足要求时可使用自制模板功能，自制模板符合灵活设定传感器的工作参数，以及传感器的组合并能进行脱机制作；4、支持手工编辑公式，通过编辑能计算出各类衍生变量；提供多种图形和数据组合表查看方式；5、提供数十种拟合、统计及面积计算；6、实验结果和图表能导出；7、实验记录图形均具有回放功能。
16
套

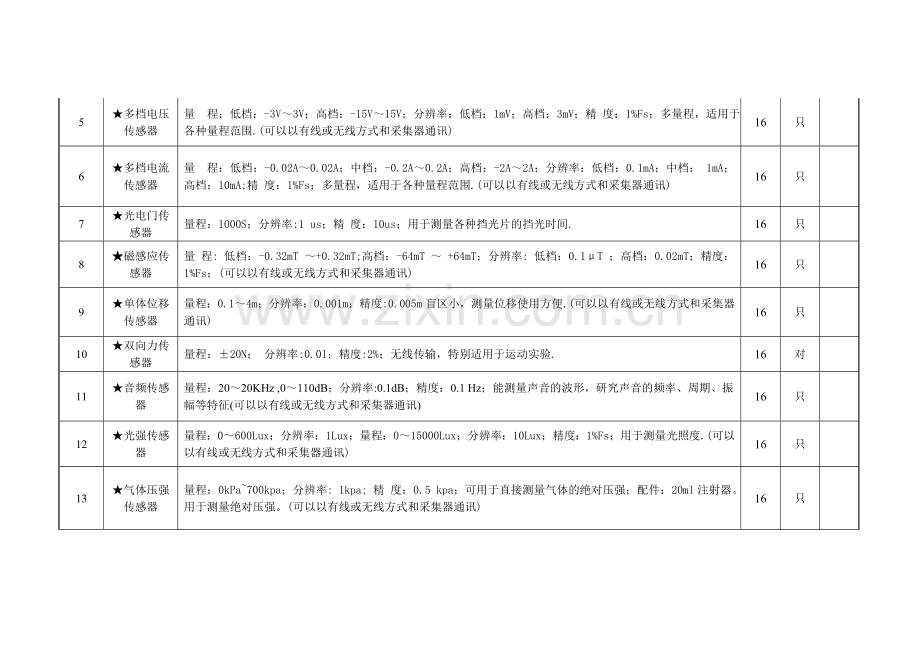

5
★多档电压传感器
量 程：低档：-3V～3V；高档：-15V～15V；分辨率：低档：1mV；高档：3mV；精 度：1%Fs；多量程，适用于各种量程范围.(可以以有线或无线方式和采集器通讯)
16
只

6
★多档电流传感器
量 程：低档：-0.02A～0.02A；中档：-0.2A～0.2A；高档：-2A～2A；分辨率：低档：0.1mA；中档： 1mA；高档：10mA;精 度：1%Fs；多量程，适用于各种量程范围.(可以以有线或无线方式和采集器通讯)
16
只

7
★光电门传感器
量程：1000S；分辨率:1 us；精 度：10us；用于测量各种挡光片的挡光时间.
16
只

8
★磁感应传感器
量 程: 低档：-0.32mT ～+0.32mT;高档：-64mT ～ +64mT；分辨率: 低档：0.1μT ；高档：0.02mT；精度：1%Fs；(可以以有线或无线方式和采集器通讯)
16
只

9
★单体位移传感器
量程：0.1～4m；分辨率：0.001m；精度: 0.005m盲区小，测量位移使用方便.(可以以有线或无线方式和采集器通讯)
16
只

10
★双向力传感器
量程：±20N； 分辨率:0.01；精度:2%；无线传输，特别适用于运动实验.
16
对

11
★音频传感器
量程：20～20KHz ,0～110dB；分辨率:0.1dB；精度：0.1 Hz；能测量声音的波形，研究声音的频率、周期、振幅等特征(可以以有线或无线方式和采集器通讯)
16
只

12
★光强传感器
量程：0～600Lux；分辨率：1Lux；量程：0～15000Lux；分辨率：10Lux；精度：1%Fs；用于测量光照度.(可以以有线或无线方式和采集器通讯)
16
只

13
★气体压强传感器
量程：0kPa~700kpa；分辨率: 1kpa; 精 度：0.5 kpa；可用于直接测量气体的绝对压强；配件：20ml注射器。用于测量绝对压强。(可以以有线或无线方式和采集器通讯)
16
只

14
★温度传感器
量程：-50℃～200℃；分辨率：0.01℃；精度：1%Fs；不锈钢探针，可测各种物体或溶液的温度.(可以以有线或无线方式和采集器通讯)
16
只

15
★微电流传感器
量 程：±3μA；分辨率：0.01μA；精度: 1%Fs；用于测量微小电流值.(可以以有线或无线方式和采集器通讯)
16
只

16
★电磁辐射传感器
量程:(CW>50MHz)： 38mV/m to 17.7V/m ；动态范围: 75dB;频率响应：±2.4dB (50MHz-1.9GHz)、±1.0dB (1.9GHz-3.5GHz)
16
套

17
★风力发电实验器(教师专用）
规格：300*420*500，通过一个可变风速的风源装置，探究在风能转化为电能的过程中，风电机桨叶数量可增减，桨叶迎风面角度可调节，风速大小可测定，并且通过一个采集装置直观、准确的的将各项参数显示在彩色LCD上。
4
套

18
★水力发电探究装置(教师专用）
规格：400*300*460mm，通过一个可以调节水流量的水泵装置，探究在水能转化为电能的过程中，冲击式水轮机的叶片数量、射流倾角、射流速度对发电效能的影响，并且通过一个采集装置直观、准确的的将各项参数显示在彩色LCD上。
4
套

19
铝合金储藏箱
400*300*140 mm
16
只

二、配套实验仪器
1
电阻定律实验器
底板20cm×56cm，铜丝2根，铁铬丝2根，镍铁丝2根，标尺1根
16
套

2
气体做功实验器
50ml的注射器1个，50ml锥形瓶1个，瓶盖带温度高速响应探头1个
16
套

3
研究摩擦力实验器
立柱1根，摩擦力专用器材1套，滑块1块
16
套

4
★焦耳定律实验器
5欧姆、10欧姆（5W）电阻各一个，串并联转换开关，介质煤油，自带温度传感头
16
套

5
★电磁铁实验器
底座，100+100+100匝线圈、铁芯
16
套

6
★感生电流实验器
线圈单匝、100匝、200匝一体
16
套

7
★热辐射实验器
17cm×13.4cm底座1个，半导体发电片1个
16
套

8
串联电路实验板
14cm×18cm；串联电路学生板（附插件：电池座1个，2.5V/0.3A小灯泡2个）
16
套

9
并联电路实验板
14cm×18cm；并联电路学生板（附插件：电池座1个，2.5V/0.3A小灯泡2个）
16
套

10
浮力定律实验器
15cm×15cm升降台一个，溢水桶一只，带刻度的圆桶一个，带刻度的圆柱体一个（重物），
16
套

11
液体内部压强实验器
Φ11cm 高30cm的有机圆筒；液体内部演示器；胶管；半圆形凹槽固定器。
16
套

12
★电子感应圈
使用220V，50Hz市电供电；消耗功率≤120W ; 最大火花长度100mm，火花条数可大于两条；持续工作时间15分钟。
16
只

13
★玻璃导电实验器
16cm×20cm，固定立柱1根，电池座1个，玻璃
16
套

14
物理探究实验指导用书

80
册

15
仪器橱
1、规格：（整体）950mm（宽）*450mm（厚）*1900mm（高）
2、结构：上部为玻璃窗对开门，总高900mm，共两层。下部铁皮对开门，总高1000mm，共两层。
上、下部共有4层，隔板可活动。
3、材质标准：优质铁板，门板厚度0.8 mm；侧板0.7 mm；背板0.6 mm；隔板0.8 mm，并有三个加强筋。
4、处理：除油、除锈、磷化、钝化、环氧树脂静电喷涂。
5、颜色：整体橱架为灰白色。
8
组

初中化学数字化探究实验室配置方案
序号
设备名称
型号规格及主要技术参数
数量
单位
备注
一、化学实验室传感器配置清单
1
触摸数据采集器(屏幕:10.2″)
1、专用图形数据采集器，具备10.2寸LCD屏幕（ 1024×600）显示、大容量锂电池供电可至少工作2小时、具备1G内存，可脱离电脑使用，用户可以在室外采集数据并进行实验。2、自带存储（160G），可存储多组实验数据；能对同一实验多次采样获得的数据进行实验结果分析，显示实验图形。3、在采集器内进行坐标轴的变换，获得不同数据之间的关系曲线。4、对实验结果可以进行线性、正弦、反比等拟合运算，并给出运算结果。5、具备3个USB接口、网络接口、可升级软件，以支持新开发的传感器或新增加的功能。6、可自动识别传感器，即插即用。并具有扩展，同时采集不同数据。
16
只

2
采集器无线接收
采用无线方式接入四种相同或不同的传感器并支持四通道并行采集，全数字通道，与数据采集器接插使用。在此种工作状态下，传感器应转化为与采集器的无线通讯状态.
16
块

3
传感器通用无线发射模块
通过与各种传感器组合使之具备与采集器的无线通讯功能。USB自锁接头，支持热插拨连接，可充电电池供电.
16
块

4
软件（初中版）
1、最高采样率支持20KHZ；2、开放式界面，支持更新升级；3、使用模板支持通用实验和专用实验，通用软件不能满足要求时可使用自制模板功能，自制模板符合灵活设定传感器的工作参数，以及传感器的组合并能进行脱机制作；4、支持手工编辑公式，通过编辑能计算出各类衍生变量；提供多种图形和数据组合表查看方式；5、提供数十种拟合、统计及面积计算；6、实验结果和图表能导出；7、实验记录图形均具有回放功能。
16
套

5
★微气压传感器
量程：0～10Kpa；分辨率：0.1Kpa；精度：0.1Kpa；用于测量相对气压.(可以以有线或无线方式和采集器通讯)
16
只

6
温度传感器
量程：-50℃～200℃；分辨率：0.01℃；精度：1%Fs；不锈钢探针，可测各种物体或溶液的温度.(可以以有线或无线方式和采集器通讯)
16
只

7
★PH值传感器
量程：0～14；分辨率: 0.01；精度：0.01；用于测量溶液的酸碱性(可以以有线或无线方式和采集器通讯)
16
只

8
★电导率传感器
量 程：低档：0～200μs/cm；中档：0～2000μs/cm；高档：0～20000μs/cm；分辨率：低档：0.2us/cm；中档：2us/cm；高档：20us/cm；精度：1%Fs；测量溶液的导电能力(可以以有线或无线方式和采集器通讯)
16
只

9
★二氧化碳传感器
量程：0～150000ppm；分辨率:50ppm；精度：2%Fs；测量气体中的二氧化碳浓度
16
只

10
★氧气传感器
量程： 0－30%；分辨率:0.01%；精度：1%Fs；测量气体中的含氧量(可以以有线或无线方式和采集器通讯)
16
只

11
光强传感器
量程：0～600Lux；分辨率：1Lux；量程：0～15000Lux；分辨率：10Lux；精度：1%Fs；用于测量光照度.(可以以有线或无线方式和采集器通讯)
16
只

12
★气态酒精传感器
量程：0mg/L~2mg/L；用于测量气态酒精含量(可以以有线或无线方式和采集器通讯)
16
只

13
★热辐射传感器
量程：-33～220℃；分辨率:0.1℃；精度：1%Fs；
16
只

14
★电荷传感器(教师专用)
量程：0～1000C;精度：1%Fs
4
只

15
铝合金储藏箱
400*300*140 mm
16
只

16
化学探究实验指导用书

80
册

17
仪器橱
1、规格：（整体）950mm（宽）*450mm（厚）*1900mm（高）
2、结构：上部为玻璃窗对开门，总高900mm，共两层。下部铁皮对开门，总高1000mm，共两层。
上、下部共有4层，隔板可活动。
3、材质标准：优质铁板，门板厚度0.8 mm；侧板0.7 mm；背板0.6 mm；隔板0.8 mm，并有三个加强筋。
4、处理：除油、除锈、磷化、钝化、环氧树脂静电喷涂。
5、颜色：整体橱架为灰白色。
8
组

初中生物数字化探究实验室配置方案
序号
设备名称
型号规格及主要技术参数
数量
单位
备注
一、生物实验室传感器配置清单
1
触摸数据采集器(屏幕:10.2″)
1、专用图形数据采集器，具备10.2寸LCD屏幕（ 1024×600）显示、大容量锂电池供电可至少工作2小时、具备1G内存，可脱离电脑使用，用户可以在室外采集数据并进行实验。2、自带存储（160G），可存储多组实验数据；能对同一实验多次采样获得的数据进行实验结果分析，显示实验图形。3、在采集器内进行坐标轴的变换，获得不同数据之间的关系曲线。4、对实验结果可以进行线性、正弦、反比等拟合运算，并给出运算结果。5、具备3个USB接口、网络接口、可升级软件，以支持新开发的传感器或新增加的功能。6、可自动识别传感器，即插即用。并具有扩展，同时采集不同数据。
16
只

2
采集器无线接收
采用无线方式接入四种相同或不同的传感器并支持四通道并行采集，全数字通道，与数据采集器接插使用。在此种工作状态下，传感器应转化为与采集器的无线通讯状态.
16
块

3
传感器通用无线发射模块
通过与各种传感器组合使之具备与采集器的无线通讯功能。USB自锁接头，支持热插拨连接，可充电电池供电.
16
块

4
软件（初中版）
1、最高采样率支持20KHZ；2、开放式界面，支持更新升级；3、使用模板支持通用实验和专用实验，通用软件不能满足要求时可使用自制模板功能，自制模板符合灵活设定传感器的工作参数，以及传感器的组合并能进行脱机制作；4、支持手工编辑公式，通过编辑能计算出各类衍生变量；提供多种图形和数据组合表查看方式；5、提供数十种拟合、统计及面积计算；6、实验结果和图表能导出；7、实验记录图形均具有回放功能。
16
套

5
★微电压传感器
量程: ±600mV；分辩率：1 mV；精度：1%Fs；用于测量微小电压值. (可以以有线或无线方式和采集器通讯)
16
只

6
★高温传感器
量程：0～1200℃；分辨率: 1℃；精度：1%Fs；用于测量火焰等比较高的温度(可以以有线或无线方式和采集器通讯)
16
只

7
PH值传感器
量程：0～14；分辨率: 0.01；精度：0.01；用于测量溶液的酸碱性(可以以有线或无线方式和采集器通讯)
16
只

8
★心率传感器
量程：30～200Bpm；分辨率：1bpm；精度：±1bpm；测量脉搏次数(可以以有线或无线方式和采集器通讯)
16
只

9
二氧化碳传感器
量程：0～150000ppm；分辨率:50ppm；精度：2%Fs；测量气体中的二氧化碳浓度
16
只

10
氧气传感器
量程： 0－30%；分辨率:0.01%；精度：1%Fs；测量气体中的含氧量(可以以有线或无线方式和采集器通讯)
16
只

11
★温度压强一体式传感器
量 程：0-700kpa / 0-70℃；温度值、压强值使用一个传感器即可测量
16
只

12
★呼吸率传感器
量程：0-200次/分，分辨充1次/分，精度：±1次/分
16
只

13
★心电图传感器
量程：-5mV ~+5mV，用于生成EKG曲线，能清晰的显示出人体P波、QRS波、T波与U波，可通过RR间期计算出心率(可以以有线或无线方式和采集器通讯)
16
只

14
★湿度传感器
量程：0～100%；分辨率：0.04%；精度：1%Fs；测量气体中的湿度(可以以有线或无线方式和采集器通讯)
16
只

15
★空气快速检测器(教师专用)
由箱体、密封件构成，配合传感器用于检测环境中气体的二氧化碳含量、氧气含量、空气湿度及气压的检测。该结构便于检测元件的快速安装及拆卸，检测数据同步有线及无线两种模式传输。
4
套

16
铝合金储藏箱
400*300*140 mm
16
只

17
生物探究实验指导用书

80
册

18
仪器橱
1、规格：（整体）950mm（宽）*450mm（厚）*1900mm（高）
2、结构：上部为玻璃窗对开门，总高900mm，共两层。下部铁皮对开门，总高1000mm，共两层。
上、下部共有4层，隔板可活动。
3、材质标准：优质铁板，门板厚度0.8 mm；侧板0.7 mm；背板0.6 mm；隔板0.8 mm，并有三个加强筋。
4、处理：除油、除锈、磷化、钝化、环氧树脂静电喷涂。
5、颜色：整体橱架为灰白色。
8
组
