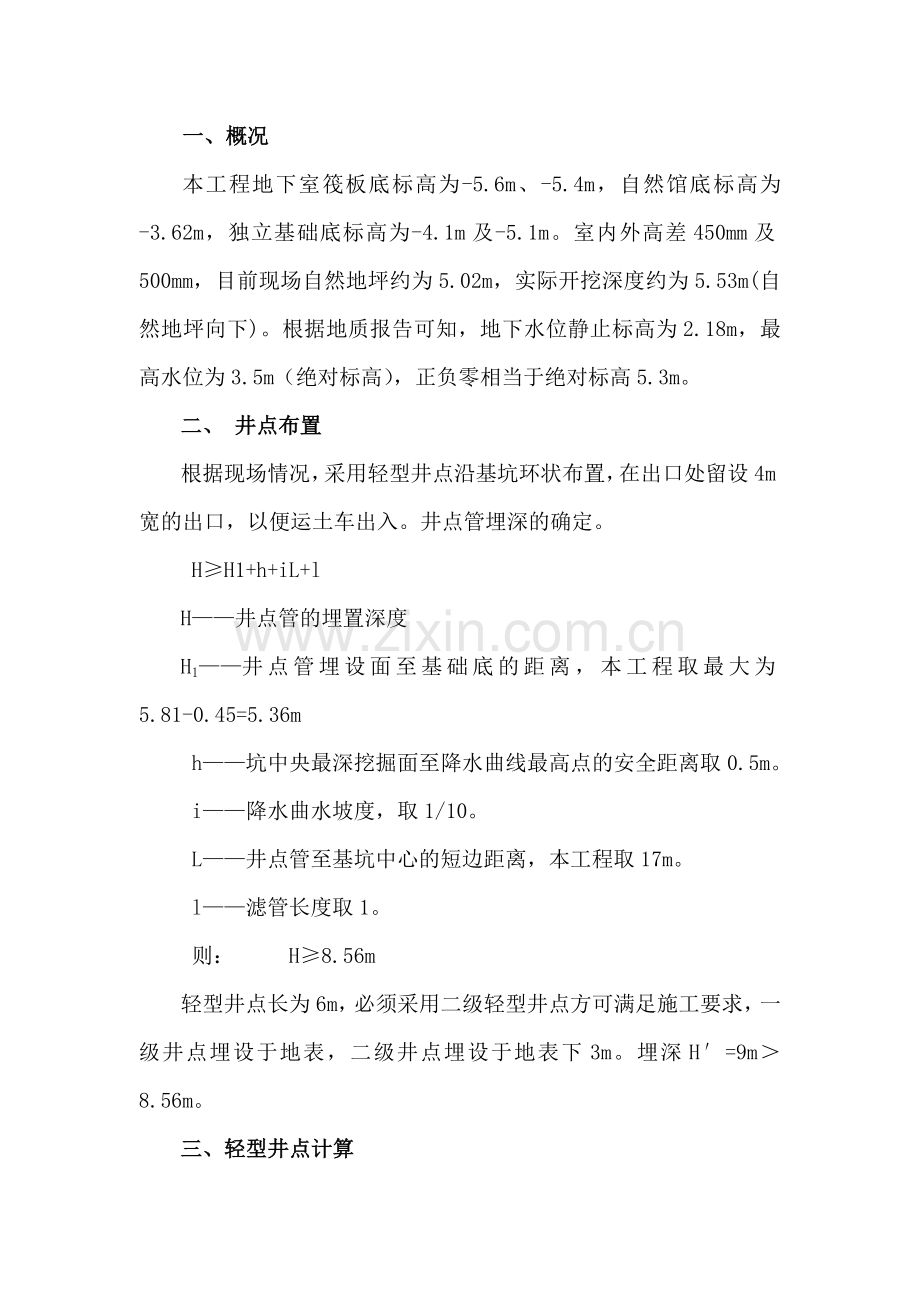

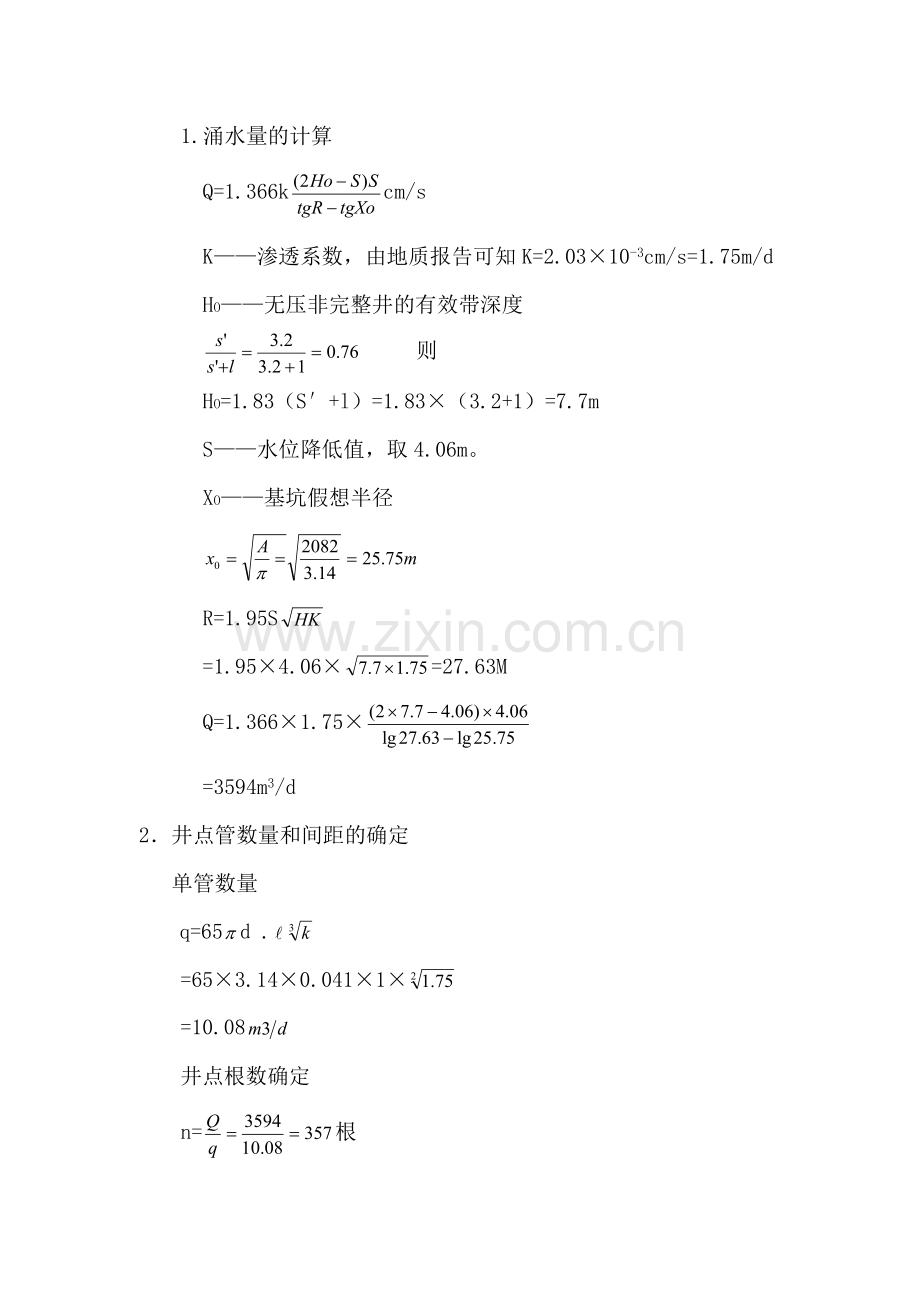

一、概况本工程地下室筏板底标高为-5.6m、-5.4m，自然馆底标高为-3.62m，独立基础底标高为-4.1m及-5.1m。室内外高差450mm及500mm，目前现场自然地坪约为5.02m，实际开挖深度约为5.53m(自然地坪向下)。根据地质报告可知，地下水位静止标高为2.18m，最高水位为3.5m（绝对标高），正负零相当于绝对标高5.3m。二、 井点布置根据现场情况，采用轻型井点沿基坑环状布置，在出口处留设4m宽的出口，以便运土车出入。井点管埋深的确定。 HH1+h+iL+lH井点管的埋置深度H1井点管埋设面至基础底的距离，本工程取最大为5.81-0.45=5.36m h坑中央最深挖掘面至降水曲线最高点的安全距离取0.5m。 i降水曲水坡度，取1/10。 L井点管至基坑中心的短边距离，本工程取17m。 l滤管长度取1。 则： H8.56m轻型井点长为6m，必须采用二级轻型井点方可满足施工要求，一级井点埋设于地表，二级井点埋设于地表下3m。埋深H=9m8.56m。三、轻型井点计算1. 涌水量的计算Q=1.366kcm/sK渗透系数，由地质报告可知K=2.0310-3cm/s=1.75m/dHO无压非完整井的有效带深度 则HO=1.83（S+l）=1.83（3.2+1）=7.7mS水位降低值，取4.06m。XO基坑假想半径R=1.95S=1.954.06=27.63MQ=1.3661.75=3594m3/d2井点管数量和间距的确定 单管数量q=65d . =653.140.0411=10.08井点根数确定n=根井点间距：D= 实际取D=1.2m则实际需井点管点根数为 n=根，另自然馆部位考虑采用一级井点降水，约需井点管50根。 3、真空吸水泵的配置 每25至30根立管配备一台真空吸水泵，需22台真空吸水泵，井点布置图如下图井点平面布置图井点剖面图北侧井点剖面图四、井点设备选用1）井点立管用48钢管制作，管长6m，其中滤管长1m，滤管下端放一锥形的铸铁头，以利冲孔立管。2）水平集水管采用直径100的钢管分段连接，每1.2m设一个连接井点管的接头，连接管采用直径为50mm的胶皮管。3）抽水设备采用真空吸水泵，每个机组电动机功率为7.5kw。共设22台抽水设备。五、井点运行井点运行过程中，由专人负责运行期间的监护与维修。井点使用时，应保证连续抽水，并准备双电源（备用好发电机组，随时预防发生停电现象），如不上水或上水一直较混，或出现清后又混等情况，应立即检查处理。如井点管淤塞过多，严重影响降水效果，应逐个用高压水反冲洗井点管或拔出重新埋设。井点管采用射水法下沉，在自射式井点管上装高压胶管，利用高压水在井点管下端冲刷土层，使井点管下沉至设计深度后，在井点管与孔壁之间填入粗砂，射水压力一般为0.40.6N/mm2。六、井点拆除井点拆除必须同时具备以下条件才可拆除：a. 地下外墙防水施工完毕。b. 上部结构的重量大于地下水对建筑物的浮力。c. 征得设计院、监理的同意。根据以上的条件，我公司暂拟定在主体框架施工完毕，以增加建筑物的抗浮能力，具体以监理及设计院同意为准。七、对现场古银杏树的保护现北侧紧邻基坑有4颗古银杏树，目前在银杏树与基坑之间已施工了围护桩，但在施工降水过程中，可能会造成古银杏树根部失水，对古树造成伤害，建议在古银杏树北侧增设一道回灌井点，以确保古树根部的地下水位不下降。回灌井点详见井点平面及剖面示意图。南侧一颗银杏树同样采用回灌井点，四周用1：3水泥砂浆砌三七砖墙外粉20厚1：3水泥砂浆，详图如下：
