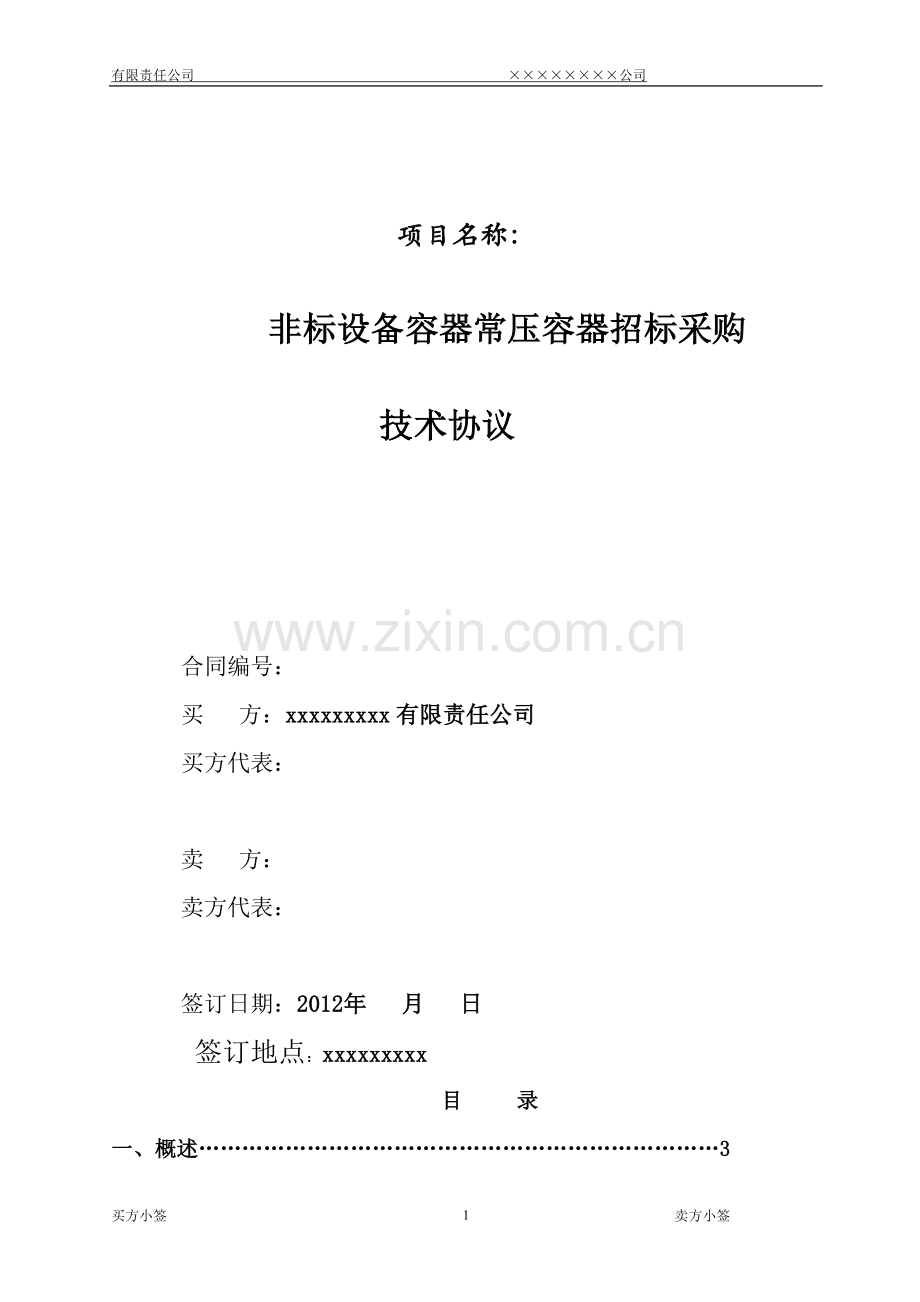

容器招标采购技术协议.doc

有限责任公司 公司项目名称：非标设备容器常压容器招标采购技术协议合同编号：买 方：xxxxxxxxx有限责任公司买方代表：卖 方：卖方代表：签订日期：2012年 月 日签订地点：xxxxxxxxx 目 录一、概述3二、设备选型设计条件3三、产品要求及执行标准规范6四、卖方工作及供货范围7五、检查、验收及安装调试9六、设备油漆、包装运输及交货要求 10七、供货周期、质保和售后服务10一、概述二、设备选型设计条件2.1 气象自然条件气象资料拔海高度：1年平均气温：2.9 年平均气压:年平均最高气温：年平均最低气温：年极端最高气温： （2010年7月29日）年极端最低气温：年平均相对湿度：59 %年平均降水量：年平均风速：2.4 m/s年最多风向：WNW积雪深度：冻土深度: 2.2公用工程及燃料规格2.2.1 蒸汽压力： 高压0.8MPaG 低压0.4MPaG温度：饱和2.2.2 纯水电导率 SiO2 0.1wtppmFe3+ 压力： 0.2MpaG温度： 常温2.2.3 工艺水给水压力： 温度： 2.2.4 循环冷却水给水压力： 0.4MPaG回水压力： 给水温度： 温差： 污垢系数： 2.2.5 仪表用压缩空气含油、尘： 露点： 温度： 常温压力： 0.50.7MPaG2.2.6 工艺用压缩空气含油、尘： 温度： 常温压力： 2.2.7 氮气含油、尘： 无油、尘露点： 温度： 常温压力： 0.50.7MPaG2.2.8 电：低压电源：50HZ0.1%380V5% 三相四线制高压电源：50HZ0.1%10KV 三相三线制2.3 制造要求2.3.1 卖方保证严格按照合同要求，提供符合设计标准、质量合格的产品。2.3.2 严格检查和控制原材料、原器件、配套件的进厂质量。保证所供设备加工工艺完善、检测手段完备，产品坚决不带缺陷出厂。2.3.3要求焊接规程满足NB/T47015规定，所用焊条型号满足NB/T47015规定，所有金属非标设备的焊接结构要求全部采用全焊透结构，要求表面防腐设备都要按JB/T4711-2003标准执行2.3.4 设备包装按国家或企业的有关标准执行，以保证设备在运输、储存过程中的完整无损。2.3.5卖方为所供货设备在制造、运输、装卸过程中进行投保，一旦发生意外，卖方将按买方要求对所供设备尽快进行免费更换、修理，直到买方满意为止。2.3.6对于买方选购的与合同设备有关的配套设备，卖方主动提供满足设备接口要求的技术条件和资料。2.3.7设备所有管口方位要在买方提供管口方位图纸后方能开口制作。2.4设备选型要求2.4.1要求配齐提供非标设备容器底座安装用地脚螺栓、安装紧固件及附件等。2.4.2技术参数及性能要求依据：常压容器总重及外形尺寸；设计院常压容器数据表2.4.3卖方提供非标设备容器进、出口的配对法兰及安装配套紧固件。2.4.4卖方应根据其经验进行合理的设计、选材、制造并提供一整套能符合规定要求的机组和辅助设备，因此对于一个完整的操作系统的某些必备要求，而未列入也属于本规定的范围，使其成为不经任何处理既能投入正常运行的完整设备。2.4.5卖方应免费提供所供设备及材料安装、试车期间所需的全部备品备件。 三、产品要求及执行标准规范3.1产品要求3.1.1卖方应严格按企业压力容器（钢制压力容器）质保体系进行制造，以优良的质量管理和相应的检测手段做基础条件，以合理的焊接工艺和持证焊工作操作保障。3.1.2卖方在制造过程中无权对设备结构，材质和执行标准进行修改，如有异议，应通知买方进行协商解决。3.1.3若设计单位对设备图进行更改，买方有义务接到更改通知卖方，并出具设计单位的更改文件，以免造成损失。3.1.4 买方有权对制造过程中的产品，质量进行跟踪检查。3.1.5 低温容器用主材必须按HG20585-1998进行复验。3.1.5 卖方务必在合同生效1周内提供设备基础条件图纸。3.2标准规范3.2.1 供货合同，技术招标文件和图纸3.2.2 钢制焊接常压容器JB/T4735-19973.2.3 钢制压力容器焊接规程JB/T4709-20003.2.4 石油化工式圆筒形钢制焊接储罐设计规范SH3046-923.2.5 立式园筒形钢制焊接油罐施工及验收规范GBJ128-903.2.6 JB4730-94压力容器无损检测3.2.7 HG20592-20635-1997钢制管法兰，垫片，紧固件3.2.8 GBJ128-90 中有关规定3.2.9 GB/T8163-99标准3.2.10 GB20583-1998规定3.2.11 HG/T20678-2000中的规定3.2.12 HG/T20677-1999中的规定四、卖方工作及供货范围4.1 卖方工作卖方负责非标设备容器（包括填料、非标设备容器本体液位计及安装附件）的选型设计、制造、检验及试验、技术培训、指导安装、调试、性能考核以及售后服务等工作。4.2 卖方供货范围非标设备容器数量：16台，其中包括xx材质容器，1台xx材质容器，1台20及Q245R材质容器，xx材质容器，xx材质容器，xx材质容器部件以及包括配套的零部件，并提供完整的安装和调试说明书、安装与维护专用工具和调试运行所需的备品备件。设备的技术参数及要求详见设计院图纸，其中设备上自带有液位计（配套供货磁翻板式液位计及液位计安装用阀门和紧固件）、填料及附属件等，要按图纸要求配置，有腐蚀性介质的，要选用耐腐的现场液位计；设管口尺寸，方位按设备管口方位图开口。4.2.1 供货设备（包括填料及设备自带附件）清单：序号设备名称规格、型号材质数量制造厂商/原产地备注123456789101112131415164.2.2 卖方使用的部件（配件）规格型号、材质及数量清单：序号部件（配件）名称规格、型号材质数量制造厂商/原产地备注123 454.2.3 随机免费备品备件清单：序号备件名称规格、型号材质数量制造厂商/原产地备注123454.2.4 两年备品备件清单：序号备件名称规格、型号材质数量制造厂商/原产地备注123454.2.5 免费随机专用检修工具（规格型号、材质、数量及生产厂家）清单：序号工具名称规格、型号材质数量制造厂商/原产地备注1234五、检查、验收及安装调试5.1卖方在发货前15个工作日内日通知买方，买方派技术人员到卖方工厂进行验收，验收合格后方可发货。5.2卖方产品应按其技术条件规定的项目进行型式试验。每台非标设备容器出厂前必须进行例行（出厂）试验，并应出具出厂试验合格证书。5.3买方有权在非标设备容器制造过程中派人到非标设备容器制造工厂内进行检验监造，主要进行非标设备容器组装、整体性能测试监造和验收工作，卖方有义务为买方监造人员提供工作方便。5.4卖方应根据所要做的实验项目，在检验前通知买方委派34人技术小组，到卖方制造工厂见证非标设备容器的测试及检验工作。买方派人到卖方制造工厂见证非标设备容器的测试及检验工作期间，买方在非标设备容器原产地制造工厂的一切行为，均不能排除卖方在质量问题方面的责任。5.5卖方协助买方办理相关手续，买方在卖方制造工厂期间的保险、交通、住宿和工作餐由卖方免费提供。如到预订时间买方代表不到卖方制造厂现场，卖方可按原定计划进行工作并进行记录，工作结束后提供给买方验证报告，但不能排除卖方在质量等问题方面的责任。5.6买方对卖方提供的全部或部分产品进行现场验收试验，买方在现场验收试验期间，由于卖方提供的产品质量（包括制造、运输和装卸过程中的）问题而损坏的元器件由卖方及时无偿提供。5.7到货现场验收：在货物运抵买方现场时，卖方需派人员到现场完成吊装卸货，并对吊装位置等负责。并指派专人与买方、监理及施工单位共同完成对供货设备进行表观检查、开箱检验及核对设备、配件数量与相关装箱技术资料。设备在开箱检验时，买、卖方三方代表均应在场并且当场签字认可，如果卖方同意，买方可在卖方不到场的情况下，根据装箱单对货物进行检验和验收，并将结果告知卖方，卖方应对买方的开箱结果予以认可。如卖方不能到达现场，买方自行验收，卖方承认买方验收结果。现场检验时，如发现设备由于卖方原因（包括运输）有任何损坏或不符合合同中规定的质量标准、规范时，应做好记录，并由双方代表签字，各执1份，作为买方向卖方提出修理和或更换和或索赔的依据；如果卖方委托买方修理损坏的设备，所有修理设备的费用由卖方承担，同时，卖方承担延误和影响买方工程工期要求等相关损失责任。如果由于买方原因（包括保管不善等），发现损坏或短缺，卖方在接到买方通知后，应尽快提供或替换相应的部件，费用由买、卖双方通过协商解决。5.8根据合同及实际情况的需要，卖方应派人员对现场进行安装指导，卖方现场技术服务人员的目的是保证所提供所有合同设备安全，正常投运，卖方派出人员必须具备技术性强的，能独立解决安装现场问题能力合格的过硬人员。5.9根据图纸及买方要求进行验收，图纸中无注明的按国家相关规范标准验收。对设备成型进行目测与量具检测。5.10在安装调试期间，卖方必须派1名以上工程技术人员到现场，免费负责安装调试的技术指导，解决调试中的技术问题。买方为卖方调试人员提供工作方便。六、设备油漆、包装运输及交货要求6.1根据JB/T4711-2003压力容器油漆，交货，运输中的规定执行。6.2设备油漆选用醇酸类防锈底漆刷两遍，面漆也用醇酸类漆刷两遍，颜色采用通常设备颜色。6.3 设备的外表面防腐要求按工程的统一规定执行。6.4 卖方按设备结构选择合格包装形式以保证设备本体及内件不变形受损。6.5包装运输严格按GB917488规定执行，如有新标准按最新标准执行。6.6设备发货后一周内，卖方应将设备发运单证、装箱清单等有关文件(资料)及时提供给买方。6.7交货状态：整体交货。卖方须在设备交货时，同时向买方提供竣工资料1套，包括竣工图纸，产品合格证，设备质量检验报告，产品说明书等。七、供货周期、质保和售后服务7.1 供货周期7.1.1以合同签定时间为供货周期的起始时间，供货周期为2个月。7.1.2设备交付地点为：内蒙古乌兰察布市卓资县旗下营镇工业区伊东集团东兴化工责任有限公司施工现场，由卖方负责地面交货。7.2 质保和售后服务7.2.1保质期：合同装置免费质保期自双方签署性能考核合格证书后第二天起为12个月或货到之日起18个月（以先到为准）。如果合同装置及部件使用寿命不到免费保质期，卖方提供免费维修或更换。7.2.2售后服务：在质量保证期内如发现设备或零部件为非买方原因而不能正常使用时，卖方在接到买方传真通知2小时内作出明确的答复，24小时内派员赶到到买方现场进行修理或更换，费用卖方承担。7.2.3 卖方及时向买方提供按合同规定的全部技术资料和图纸，在必要时邀请买方参与卖方产品的技术设计审查。7.2.4卖方将对所供货设备进行全生命周期服务，设备投入运行后，卖方将会定期或不定期跟踪产品运行情况，提供技术咨询，及时满足用户对备品备件的要求。7.2.5 主要设备使用寿命承诺：正常操作条件下，设备主体20年以上，配套部件5年以上。xxxxxxx有限责任公司委托代理人（签章）：联系人：联系方式：卖方：委托代理人（签章）：联系人：联系方式： 签字日期：2012年 月 日签字地点： 12买方小签 卖方小签
