土方开挖专项施工方案12.doc

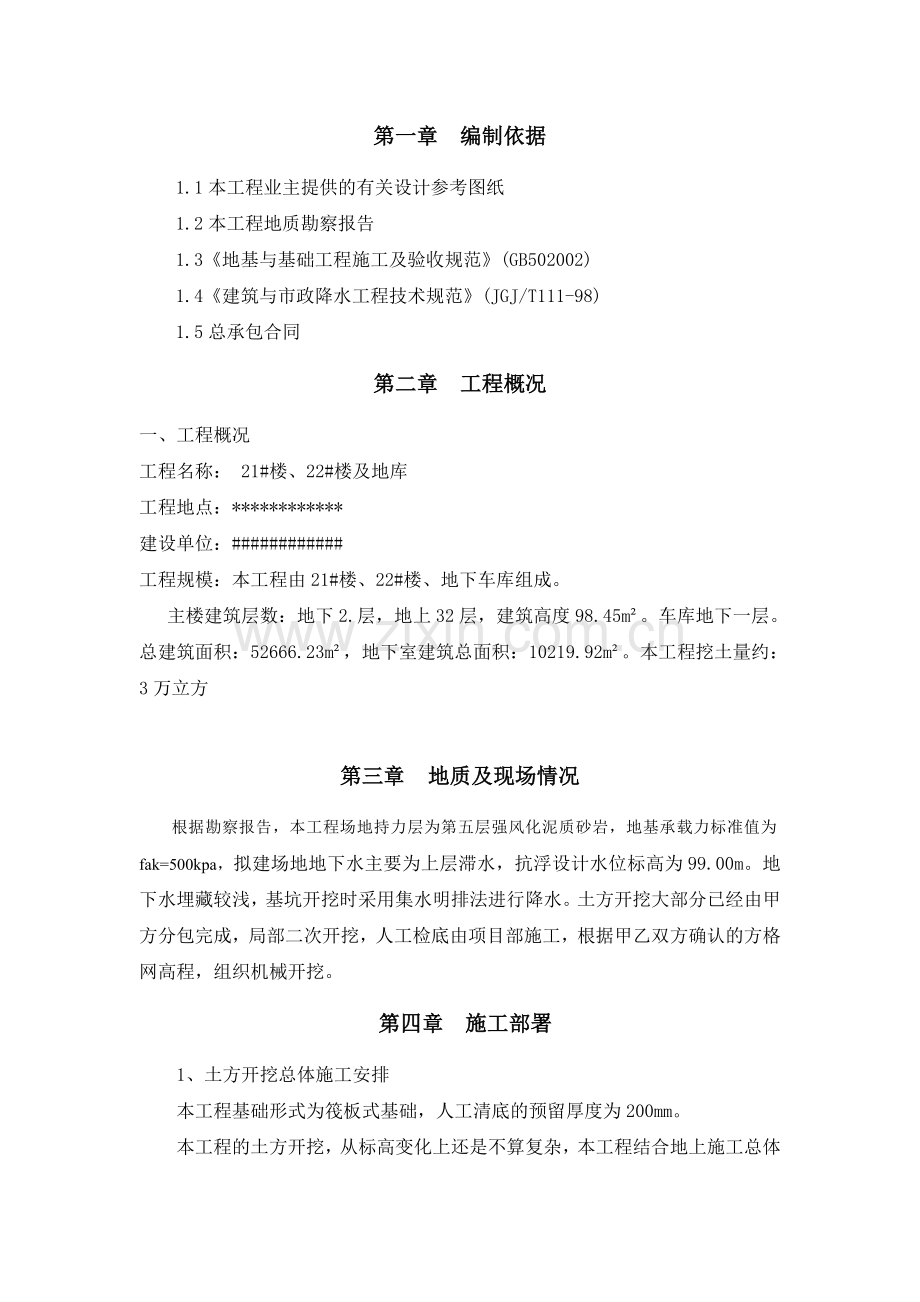

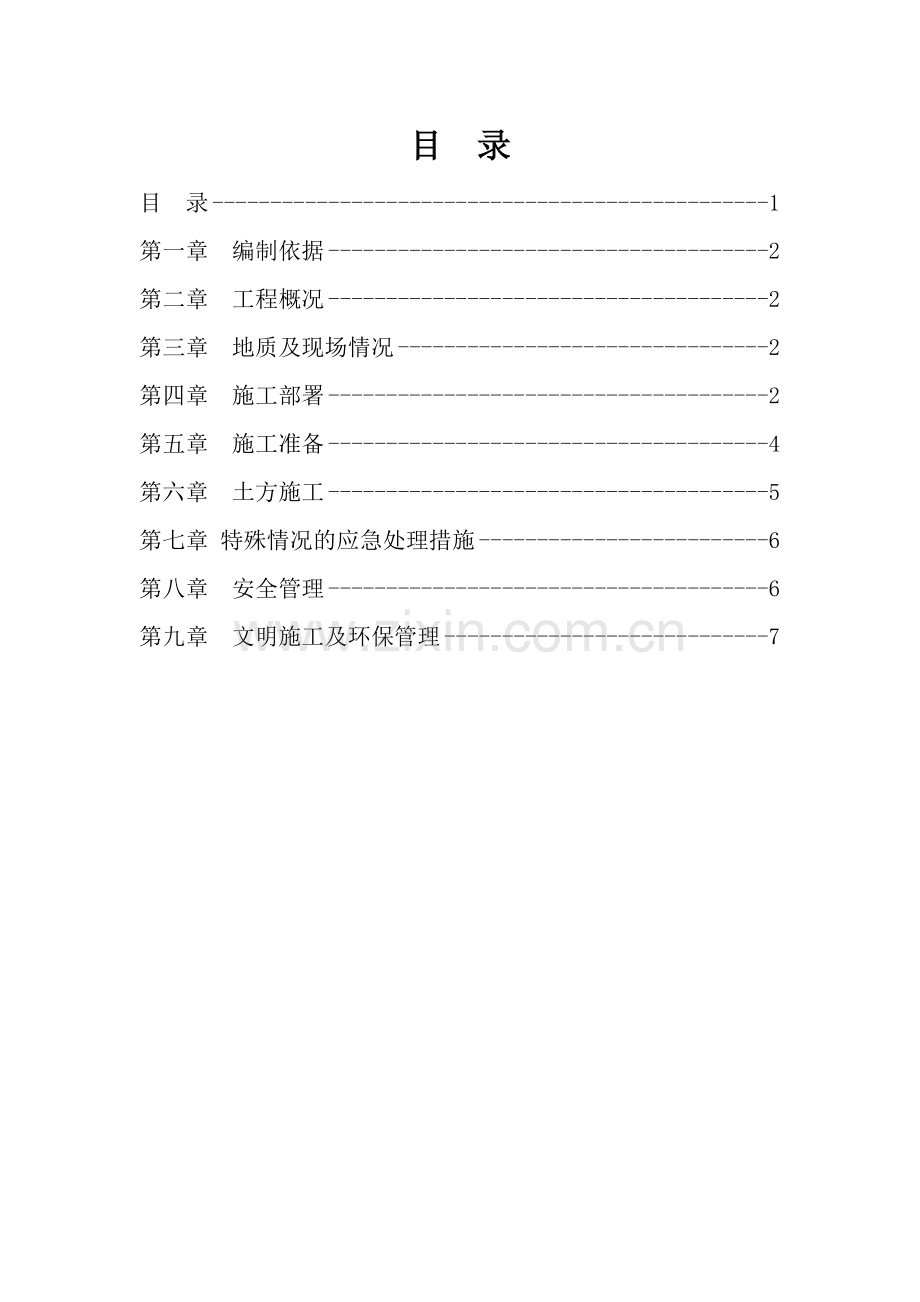

目 录目 录1第一章 编制依据2第二章 工程概况2第三章 地质及现场情况2第四章 施工部署2第五章 施工准备4第六章 土方施工5第七章 特殊情况的应急处理措施6第八章 安全管理6第九章 文明施工及环保管理7第一章 编制依据1.1本工程业主提供的有关设计参考图纸1.2本工程地质勘察报告1.3地基与基础工程施工及验收规范(GB502002)1.4建筑与市政降水工程技术规范(JGJ/T111-98)1.5总承包合同第二章 工程概况一、工程概况工程名称： 21#楼、22#楼及地库工程地点：*建设单位：#工程规模：本工程由21#楼、22#楼、地下车库组成。主楼建筑层数：地下2.层，地上32层，建筑高度98.45m。车库地下一层。总建筑面积：52666.23m，地下室建筑总面积：10219.92m。本工程挖土量约：3万立方 第三章 地质及现场情况根据勘察报告，本工程场地持力层为第五层强风化泥质砂岩，地基承载力标准值为fak=500kpa，拟建场地地下水主要为上层滞水，抗浮设计水位标高为99.00m。地下水埋藏较浅，基坑开挖时采用集水明排法进行降水。土方开挖大部分已经由甲方分包完成，局部二次开挖，人工检底由项目部施工，根据甲乙双方确认的方格网高程，组织机械开挖。 第四章 施工部署1、土方开挖总体施工安排本工程基础形式为筏板式基础，人工清底的预留厚度为200mm。 本工程的土方开挖，从标高变化上还是不算复杂，本工程结合地上施工总体部署，基坑开挖从东部向西部挖,考虑现场的交通道路的便利性，土方随挖随运（不得堆放基坑周边）。2、施工流程和施工顺序本基坑开挖顺序，由东自西方向开始挖土。22#楼21#楼南3、南6 南1、南4南2、南5中区4北4北3北2北1.3、主要机械设备计划序号机械设备名称型号/规格单位数量备注1水准仪DZS3台2测量使用2经纬仪J2台13挖土机200-7，1.0m3台14运土车辆10m3辆55小型挖土机DH55-V，0.5m3台14、土方工程施工部署安排工期比较紧，尽快为后续工程施工创造出良好的工作面是土方工程的关键之所在。要保证在计划工期内完成土方开挖施工，必须有序施工,保证土方开挖的顺利进行，防止塌方等不利现象的发生，开挖后及时进行挂网喷浆的护坡施工，开挖（1）开挖过程中应遵循先东后西的方向，并预留好汽车坡道。（2）边坡及坑底应留200mm人工清底，以减少雨水和太阳暴晒对土层的扰动。（3）开挖过程中应时时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。（4）如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。（5）基坑至基底以上200mm（人工清土层）。（6）因在施工时运土车辆需从基坑下面往上面运土，因此土方施工时需预留坡道，并且根据土方进度动态进行留设。（7）为保证达到土方文明施工要求，避免土方运输车辆泥土污染市政道路，因此在现场出入口边设置专用沉淀池，现场道路作地面硬化处理。第五章 施工准备5.1技术准备5.1.1测量人员做好技术准备，提前画好外围控制线，并随时跟踪挖土标高加强标高控制，严禁超挖。5.1.2技术部门应对现场施工人员做出明确交底，画出集水坑等位置局部详图，确保位置准确。5.1.3施工前土方组长向所有参加施工的人员进行有针对性的技术交底，必须使每个操作者对施工中的技术要求心中有数。5.1.4了解施工机械设备的技术参数与性能。5.1.5做好施工场地的通平工作。5.1.6根据业主提供的地下管线（燃气管线、下水道、地下电缆等）分布情况，查明现场具体分布位置及埋藏深度。5.1.7按照施工图及业主提供的基坑周边控制轴线准确测出基坑外包线，并将基坑周边控制轴线引测到场地周边适当部位，妥善保护。5.1.8根据业主提供的下水道（场内排水出口）及时做好场地内部排水系统。5.1.9开挖前，应按照合同要求，由业主协调其他相关单位对现场的土质进行放射性元素的检测，例如：氡气等；如果存在放射性元素的存在，应根据相关检测部门提供技术信息及处理方法制定详细的处理方案。5.2组织机构 土方开挖领导小组：组 长：崔英占副组长：周保平 成 员：详见土方开挖队人名单 组员职责：全面负责挖土技术方案的执行工作、相应纠正措施的执行。：全面负责挖土现场管理及施工安全管理工作。：全面负责挖土过程标高轴线监督管理及全面负责挖土资料管理。：全面负责挖土安全质量监督管理，机械设备安全管理。：全面负责挖土方案落实交底。注：检查、监督内容为挖土方案的落实情况、技术交底是否到位。整个基坑开挖由项目部统一组织管理。施工各种工艺可交叉施工，保证在计划工期完成，必须通过平衡协调及调度，紧密地组织成一体。5.3劳动力需要量计划序号土方、护坡施工工种人数备注1运输车司机52挖掘机司机43基坑清土工人104降水工人45.4土方挖运机械设备选用土方运输方案：根据施工安排和现场情况，组织好土方开挖、坡道留置和出土路线等工序。土方运输选用自卸的15 m车辆，工作按16小时/每天考虑，弃土地点根据现场的实际情况确定，车辆装土约15m。板底以上土方量约25000 m，计划16天完成（不含雨天），平均每天出土量1500 m；第六章 土方施工一、技术措施事先根据坐标撒出基础边线，根据放坡比例参照土方开挖图撒出下口线、上口线。1、放坡: 整体放坡坡度为1：0.5进行放坡，预留600宽的缓坡平台，正式放线。再挖至垫层底标高上200mm处，接着撒灰线开挖落深部位。2、底板垫层外预留600宽操作面，操作面内挖排水盲沟，转角或高低差处不大于20M挖一积水井。3、积水井为直径500、深400。盲沟为300宽、200深,内填碎石，以免不被掩埋并保证坡脚稳定。积水井、盲沟采用120mm后水泥砖砌筑，下铺50mm砼垫层。4、挖至基底时预留200mm，人工紧随进行清槽。5、为确保开挖时及时的排出地下水及地表水，在主楼两端（长轴方向）处各设置一个直径为2深度为1m的深集水井，方便日后排水。若开挖后遇雨水天气，应采用人工将基槽清理至与原基土土质相同的土层，再用级配砂石添至设计基底标高。6、挖至基础承台处在基底事先撒出灰线，由机械开挖人工清理。7、如遇薄弱土层或不慎超挖之处采用级配砂石填。8、如遇雨泡槽，须清除表面泥浆铺撒碎石找平，人流集中处铺设木板通道，防止踩成橡皮土。9、土方开挖完后立即进行护坡施工，护坡采用细石砼喷浆支护，厚度100mm，内挂钢丝网片。第七章 特殊情况的应急处理措施土方开挖工程是风险性较大的工程，施工过程中可能会遇到各种意外情况，为做到有备无患，针对本工程特点，制定以下应急措施：对坑外的水位进行密切观察，如坑外水位下降达到报警值，应立即分析会同监理及设计等专家分析原因，检查坡体是否有渗漏等。现场常驻抢险用的施工班组，设置专业安全员及施工现场管理人员，随时听候调遣，抢险机械和车辆以工程施工用机械车辆为主，昼夜安排操作人员值班，保证紧急情况及时出动。第八章 安全管理1、在土方施工阶段，边坡的防塌是难点，除要有科学的计算依据，良好的施工质量外，还应派专人进行基坑监测，出现不良现象及时处理防止发生坍塌事故。2、边坡开挖工程中，要时刻注意边坡的稳定性，在雨后要仔细观察土壤情况, 如发现有裂缝、鼓包、滑动等现象，要及时排除险情后方可施工。3、基坑周边2M范围内严禁堆放重物。4、基坑周边搭设防护栏（单排），1.2M高，刷黄黑相间警告色。5、现场应保证足够照明。现场电气设备均作漏电保护装置，配电线采用三相五线制。6、加强对施工人员的安全教育，做好技术交底和安全交底。7、施工前应查明现场地下障碍物，在有地下电缆、管线处做出明显标志，严禁在电缆1M范围内进行作业。8、当配合机械作业的清底需进入机械回转半径内时，必须停止机械回转，机上、机下人员应密切配合。9、铲斗未离开工作面时，不得进行回转、行走等动作。10、装车时，铲斗不得碰撞汽车。11、本设计按地面施工荷载20KPa设计，施工中应严格控制地面超载，特殊情况应及时与设计人员联系12、施工现场配备大型的照明设备以供夜间挖土施工使用。第九章 文明施工及环保管理1、文明施工目标创文明工地2、文明施工责任制为了全面落实创建文明工地的要求，本工程实行文明施工责任制，项目管理部经理为本工程的文明工地责任人，具体措施管理范围落实到个人，组织机构网络图详安全文明施工组织设计。3、文明施工措施3.1在出大门口外，设置清洗池，马路上铺设湿草垫，用于扫清轮胎上外带土块。3.2每天收车后，派专人清扫马路，并适量撒水压尘,达到环卫要求。3.3所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走。3.4合理进行施工现场的平面布置，做到计划用料，使现场材料堆放降到最低值，保证场内道路通畅。3.5运输散装材料时，车厢后封闭，避免撒落。3.6合理安排作业时间，采用低噪音施工机械，对可能产生较大噪音的设备，设置防噪棚，减少噪音污染。3.7 施工工地沿线单位和居民出入道路畅通，周围道路平整无积水，禁止非施工人员入内。3.8机械设备完好，安全装置齐全有效，做到专人管理。施工材料堆放整齐。 3.9施工区域或危险区域有醒目的安全警示标志，并定期组织专人检查。3.10加强土方施工管理，挖出的湿土先卸在场内暂堆，尽量缩短会所的工期，能更多的利用挖出的余土，如湿土需要直接外运，则使用经专门改装的带密封车斗的自卸卡车装运湿土，防止湿土如泥浆沿途漏污染马路。3.11大门车辆出入口设置砼道路，并设污水沉淀池。设立专职的“环境保洁岗”，负责检查、清除出场的车辆上的污泥，清扫受污染的马路，做好工地内外的环境保洁工作。3.12 项目部、施工队设文明施工负责人，每周召开一次关于文明施工的例会，定期与不定期检查文明施工措施落实情况，组织班组开展“创文明班组竞赛”活动，经常征求建设单位和项目监理对文明施工的批评意见，及时采取整改措施，切实搞好文明施工。
