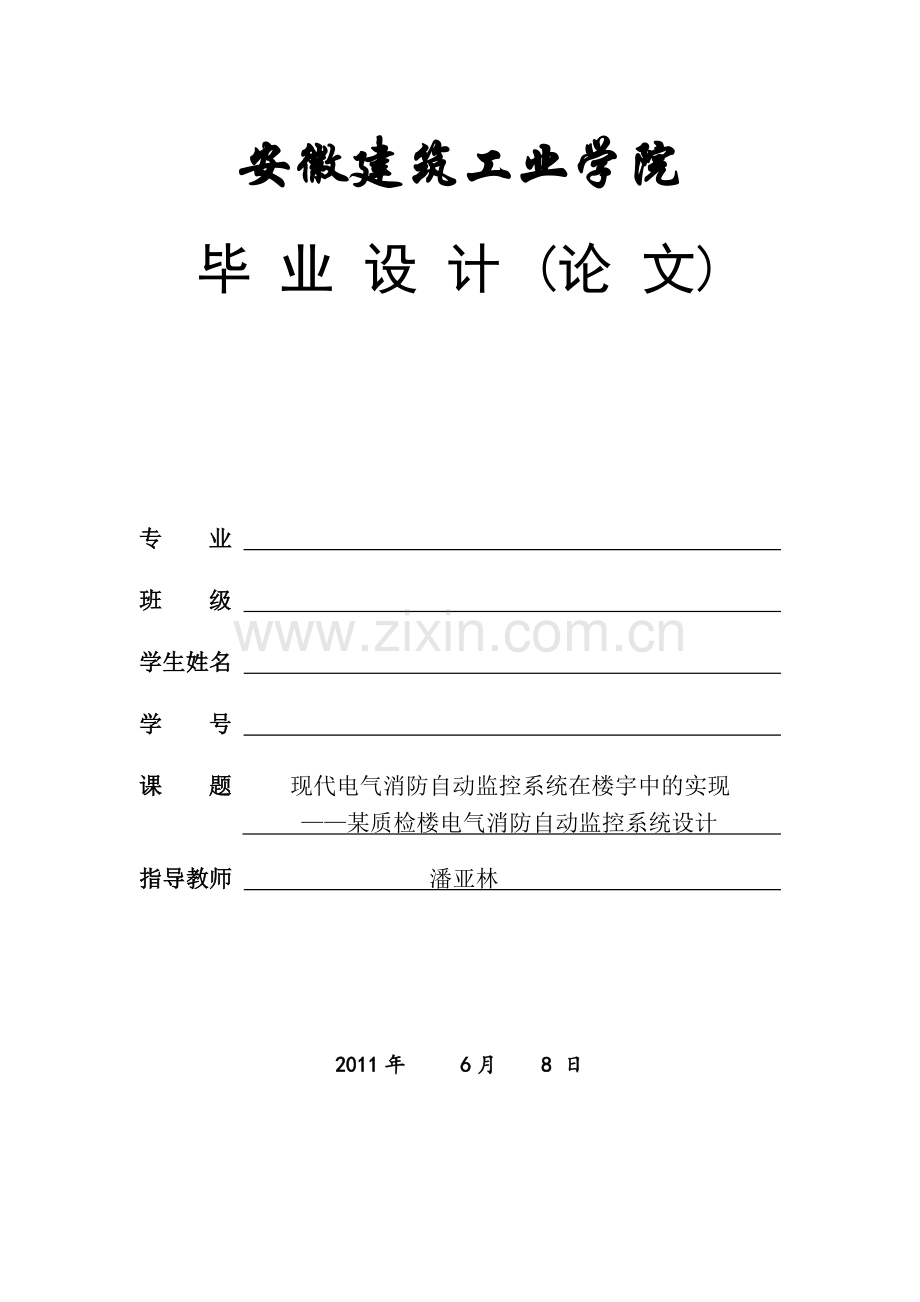

安徽建筑工业学院毕 业 设 计 (论 文)专 业 班 级 学生姓名 学 号 课 题 现代电气消防自动监控系统在楼宇中的实现 某质检楼电气消防自动监控系统设计 指导教师 潘亚林 2011年 6月 8 日摘 要随着我国消防事业的蓬勃发展，计算机和现代通讯技术的引入，消防设备的自动化、智能化水平不断提高，消防系统实现了自动监控和自动灭火过程。民用建筑有向大面积、高层、超高层、多功能、综合性用途发展的趋势。同时随着科学技术的发展，对电气消防提出了更高的要求。本课题侧重电气消防，并涉及一些给排水专业的相关知识。本次毕业设计的主题是现代电气消防自动监控系统在楼宇中的实现，任务是某质检楼电气消防自动监控系统设计。本文主要介绍了火灾自动报警系统和自动喷水灭火系统的组成的和在楼宇环境中的应用。在论文最后还简单介绍了下消防联动系统的的设计。【关键字】 火灾自动报警系统 自动喷水灭火系统AbstractWith the vigorous development of Chinas Fire Control Facilities, the introduction of Computers and Modern Communication Technology, and the improvement of Fire Fighting Equipment, automation and intelligence, Fire Control System has implemented the process of automatic monitoring and automatic fire extinguishing.Construction trend to a large area of high-rise, hi-high-rise, multi-functional and composite use. With the development of science and technology at the same time, a higher electrical requirements of the Fire Control Facilities appears. This project focuses on electrical Fire Control System, and involve some professional knowledge to the Water Supply and Engineering.The theme of this graduation project is a modern electric Fire Control System in the automatic monitoring system for implementation in the building, the specific task is to desige the Fire Control System for the Building of Quality Inspection .The papers describes the composition of Automatic Fire Alarm System and Sprinkler System and applications in the building environment. Besides, at the end of the papers, it briefly describes the design of Fire Linkage System.【Keyword】：Automatic Fire Alarm System Sprinkler System 目 录1. 引言 42. 工程概况52.1 概况52.2 设计依据53. 消防系统的组成和建筑相关知识点63.1 消防系统的组成63.2 建筑相关知识点63.2.1 建筑分类63.2.2 耐火等级63.2.3 防火分区的划分73.2.4 报警区域的划分83.2.5 探测区域的划分84. 火灾自动报警系统简介94.1 火灾自动报警系统概述94.2 火灾自动报警系统的组成104.2.1 火灾探测器104.2.2 手动火灾报警按钮124.2.3 火灾报警控制器124.3 系统的设置144.3.1 区域报警控制系统144.3.2 集中报警控制系统154.3.3 控制中心报警系统155. 自动喷水灭火系统155.1 自动喷水灭火系统的组成155.2 自动喷水灭火系统的种类165.3 自动喷水灭火系统的选型166. 火灾自动报警系统设计176.1 系统选型176.2 火灾探测器的选择176.3 手动报警按钮的设置196.4消防联动的设计19参考文献20附录20致谢21现代电气消防自动监控系统在楼宇中的实现某质检楼电气消防自动监控系统设计电子与信息工程学院 建筑电气与智能化专业 2007级1班 冯帆指导老师 潘亚林1. 引言 消防是防火和灭火的总称，我国消防工作执行“预防为主，防消结合”的方针。为使这一方针得到贯彻，每个与消防有关的人员都应认真做好防火工作，力求制止火灾的发生，同时充分做好灭火准备。每当发生火灾时，尽快扑灭，尽可能地减少火灾所造成的人员伤亡和财产损失。防，可以减少火灾发生。消，可以减少损失和伤亡，两者相辅相成，融为一体。随着我国建筑业得发展，消防系统也正以迅猛速度向前迈进，其发展过程大致经历为：多限制分立元件开关量信号少线制集成元件开关量信号总线制地址编码技术总线制智能技术等阶段。人工智能是计算机的一个分支，人工智能在火灾报警系统中应用，主要体现在对模糊技术和神经网络技术的研究方面，使得报警系统的发展又上了一个新的台阶。总之消防系统快速发展，为系统的安全、可靠地完成防灾任务提供了保证。火灾自动报警及消防联动系统作为智能建筑中的一个重要子系统,，其重要性是众所周知的。火灾自动报警系统是人们为了早期发现火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其他场所的一种自动消防设施，是人类同火灾作斗争的有力工具。火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。要在智能建筑中创造一个安全舒适的环境,消防安全是其中的一个重要的方面。火灾自动报警及消防联动系统,作为火灾的先期预报、火灾的及时扑灭、保障人身和财产安全,起到了不可替代的作用。消防联动控制系统分自动喷水灭火系统和固定式喷洒灭火剂灭火系统。其中自动喷水灭火系统的应用最为广泛。自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，其作用是在发生火灾时喷水以达到自动灭火的目的。2. 工程概况2.1 概况本建筑为国家铜铅锌及制品质检中心办公楼，该质检楼共七层，其中二到六层为通用层，层高3.6m，第一层层高4.2m，第七层为机电。楼高25.8m。一到六层每层建筑面积为1628.79m2 。设计依据火灾自动报警系统设计规范(GB50116-98),火灾自动报警系统施工及验收规范(GB50166-92)。采用区域报警系统。报警控制器设在底层值班室。通过通讯及控制总线与质检楼报警控制主机联络。实现信息共享。耐火等级为二级。消防设计说明：本建筑为二级保护对象。本工程采用主机控制，总线报警，总线控制方式，全部由消防控制室引出至各个接线端子箱安装方式：烟感探测器均为吸顶明装,指示灯朝门口方向手动报警按钮挂墙明装,下沿离地1.3米。声光报警器挂墙明装,下沿离地2.5米。短路隔离器安装在弱电间的接线端子箱内，或附近。声光报警器控制模块安装在接线端子箱附近。消防广播强切控制模块安装在夹层广播室控制台附近。其余模块均安装在其设备附近。布线：输入总线、控制总线、多线控制线、广播线线径为1.5mm。主机电源线、外控制电源线线径为2.5mm,4mm。消防电话线线径为1.5mm。房间内如果不吊顶，当遇到梁高超过60公分，则梁两侧均布探测器吊顶内线路穿TC管，系统干线应穿金属管(SC)保护。明敷在吊顶或管井内的保护管一律刷防火涂料保护,(刷防火漆二遍)。系统接地：与弱电系统共用接地装置，接地电阻值不大于4欧姆。联动要求：确认火灾发生时且消火栓按钮动作时，启动消防泵。确认火灾发生时电梯迫降至底层，待命。确认火灾发生时，着火层及上、下层的声光报警器，消防广播报警。2.2 设计依据建筑设计防火规范GBJ16-87（2001年版）火灾自动报警系统设计规范GB5011698自动喷水灭火系统设计规范GB500842001火灾自动报警系统施工及验收规范GB50166-2007自动喷水灭火系统施工及验收规范GB50261-20053. 消防系统的组成和建筑相关知识点3.1消防系统的组成消防系统由感应机构和执行机构组成。感应机构即火灾自动报警系统,主要组成有触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温。感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。执行机构即消防联动控制系统分自动喷水灭火系统和固定式喷洒灭火剂灭火系统。其中自动喷水灭火系统的应用最为广泛。自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，其作用是在发生火灾时喷水以达到自动灭火的目的。3.2 建筑相关知识点3.2.1 建筑分类按用途分：住宅建筑（可有一层门面单间面积不大于500m2)、旅游宾馆商业楼宇、办公大楼、综合大楼、工业厂房等。按高度分：100米以上为特高层建筑，50100米为一类高层，2450米为二类高层，24米以下为多层。由概况可判断本质检楼为多层。根据高层民用建筑设计防火规范第3.0.1条中规定，“居住建筑：高级住宅和十九层及十九层以上的普通住宅分为一类，十层至十八层的普通住宅分为二类；公共建筑：建筑高度超过50m或每层建筑面积超过1500m2的商住楼为一类，除此以外为二类。”有此可见本设计中的质检楼属于二类建筑。3.2.2 耐火等级为了保证建筑物的安全，必须采取必要的防火措施，使之具有一定的耐火性，即使发生了火灾也不至于造成太大的损失，通常用耐火等级来表示建筑物所具有的耐火性。一座建筑物的耐火等级不是由一两个构件的耐火性决定的，是由组成建筑物的所有构件的耐火性决定的，即是由组成建筑物的墙、柱、梁、楼板等主要构件的燃烧性能和耐火极限决定的。 我国现行规范选择楼板作为确定耐火极限等级的基准，因为对建筑物来说楼板是最具代表性的一种至关重要的构件。在制定分级标准时首先确定各耐火等级建筑物中楼板的耐火极限，然后将其它建筑构件与楼板相比较，在建筑结构中所占的地位比楼板重要的，可适当提高其耐火极限要求，否则反之。根据我国国情，并参照其他国家的标准，高层民用建筑设计防火规范把高层民用建筑耐火等级分为一、二级；建筑设计防火规范分为一、二、三、四级，一级最高，四级最低。本设计中质检楼应遵从建筑设计防火规范，耐火等级采用二级。3.2.3 防火分区的划分所谓防火分区是指采用防火分隔措施划分出的、能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部区域（空间单元）。在建筑物内采用划分防火分区这一措施，可以在建筑物一旦发生火灾时，有效地把火势控制在一定的范围内，减少火灾损失，同时可以为人员安全疏散、消防扑救提供有利条件。防火分区，按照防止火灾向防火分区以外扩大蔓延的功能可分为两类：其一是竖向防火分区，用以防止多层或高层建筑物层与层之间竖向发生火灾蔓延；其二是水平防火分区，用以防止火灾在水平方向扩大蔓延。竖向防火分区是指用耐火性能较好的楼板及窗间墙（含窗下墙），在建筑物的垂直方向对每个楼层进行的防火分隔。水平防火分区是指用防火墙或防火门、防火卷帘等防火分隔物将各楼层在水平方向分隔出的防火区域。它可以阻止火灾在楼层的水平方向蔓延。防火分区应用防火墙分隔。如确有困难时，可采用防火卷帘加冷却水幕或闭式喷水系统，或采用防火分隔水幕分隔。从防火的角度看，防火分区划分得越小，越有利于保证建筑物的防火安全。但如果划分得过小，则势必会影响建筑物的使用功能，这样做显然是行不通的。防火分区面积大小的确定应考虑建筑物的使用性质、重要性、火灾危险性、建筑物高度、消防扑救能力以及火灾蔓延的速度等因素。 我国现行的建筑设计防火规范、人民防空工程设计防火规范、高层民用建筑设计防火规范等均对建筑的防火分区面积作了规定，在设计、审核和检查时，必须结合工程实际，严格执行。 该质检楼共七层，其中一到六层为通用层，层高3.6m，总共23.4m。每层建筑面积为1628.79mm2 。依据火灾自动报警系统设计规范将其界定为二级保护对象。依据建筑设计防火规范，该建筑为二类建筑，耐火等级为二级。在划分防火分区时应该满足表4.1的规定。高层建筑内应采用防火墙等划分防火分区，每个防火分区允许最大建筑面积，不应超过表1的规定。表1 防火分区的划分建筑类别每个防火分区建筑面积(m2)一类建筑1000二类建筑1500地下室500注：设有自动灭火设备的防火分区，其最大允许建筑面积可按本表增加一倍，局部设置时，增加面积可按局部的一倍计算。由于该质检楼设有自动喷水灭火系统设备，允许把建筑面积增加一倍，所以把每层划分为一个防火分区，共分为七个防火分区。3.2.4 报警区域的划分报警区域就是人们在设计中将火灾自动报警系统的警戒范围按防火分区或楼层划分的部分空间，是设置区域火灾报警控制器的基本单元。一个报警区域可以由一个防火分区或同楼层相邻几个防火分区组成，但同一个防火分区不能在两个不同的报警区域内；同一报警区域也不能保护不同楼层的几个不同的防火分区。报警区域的划分：根据火灾自动报警系统设计规范的规定，报警区域宜由一个防火分区或同楼层的几个相邻的几个组成，所以把每层分别单独作为一个报警区域，满足火灾自动报警系统设计规范的规定。3.2.5 探测区域的划分由于该建筑为二级保护对象，规范规定：探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500m2；从主要人口能看清其内部，并且面积不超过1000m2的房间，也可划为一个探测区域。根据以上的规定我把质检的探测区域划分如下：由于质检楼每层的房间都是小空间，所以把每层的每个房间单独划分为一个探测区域。把敞楼梯间单独划分为一个探测区域，每层划分为一个探测区域并且设置一个火灾探测器。把前室和走道分别单独划分探测区域。特别是前室与电梯竖井、疏散楼梯间及走道相通，在发生火灾时烟气更容易聚集或流过，是人员疏散和消防扑救的必经之地，故应装设火灾探测器。对于一般电梯前室虽然不是人员疏散必经之地，但该前室与电梯竖井相通，也是在发生火灾时烟气容易聚集或流过，也单独划分探测区域及装设火灾探测器。把电缆竖井单独划分探测区域并装设火灾探测器。一则是恐怕竖井形成拔烟火的通道；二则是恐怕发生火灾时火势沿电缆延燃。对电缆竖井装设火灾探测器是十分必要，并配合竖井的防火分隔要求，每层安装一个。4. 火灾自动报警系统简介4.1 火灾自动报警系统概述火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。火灾自动报警系统的组成形式多种多样，它的发展目前可分为三个阶段：1.多线制开关量式火灾探测报警系统。这是第一代产品，目前国内极少数厂家生产外，它基本上已处于被淘汰状态。2.总线制可寻址开关量式火灾探测报警系统。这是第二代产品，尤其式二总线制开关量式探测报警系统目前正被大量使用。3. 模拟量传输式智能火灾报警系统。这是第三代产品。目前我国已经开始从传统的开关量式火灾探测报警技术，跨入具有先进水平的模拟量式智能火灾探测报警技术的新阶段，它的系统的误报率降低到最低限度，并大幅度地提高了报警的准确度和可靠性。目前火灾自动报警系统有智能型、全总线型以及综合型等，这些系统不分区域报警系统或集中报警系统，可达到对整个火灾自动报警系统进行监视。但是在目前的实际工程当中传统型的区域报警系统、集中报警系统和控制中心报警系统仍得到较为广泛的应用。火灾自动报警系统的工作原理如图3-1所示。安装在保护区的探测器不断的向所监视的现场发出巡检信号，监视现场的烟雾浓度、温度等，并不断反馈给报警控制器，控制器将接到的信号与内存的正常整定值比较、判断确定火灾。当发生火灾时候，发出声光报警，显示火灾区域或楼层房号的地址编码，并打印报警时间、地址等。同时向火灾现场发出警铃报警，在火灾发生楼层的上下相邻层或火灾区域的相邻区域也同时发出报警信号，以显示火灾区域。各应急疏散指示灯亮，指明疏散方向（见图1）。图1 火灾自动报警系统原理图4.2 火灾自动报警系统的组成4.2.1火灾探测器火灾探测器是火灾自动报警系统的传感部分，是组成各种火灾自动报警系统的重要组件，是火灾自动报警系统的“感觉器官”。它能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号，或向控制和指示设备发出现场火灾状态信号的装置。火灾探测器是系统中的关键元件，他的稳定性、可靠性和灵敏度等技术指标会受到诸多因素的影响，因此火灾探测器的选择和布置应该严格按照规范进行。目前火灾探测器的种类很多，按照不同的方式有不同的分类方法。根据监测的火灾特性不同，火灾探测器可分为感烟、感温、感光、复合和可燃气体等五种类型，每个类型又根据其工作原理的不同而分为若干种。 根据感应元件的结构不同，可分为：点型火灾探测器。对警戒范围中某一点周围的火灾参数作出响应。线型火灾探测器。对警戒范围中某一线路周围的火灾参数作出响应。根据操作后是否能复位，可分为：可复位火灾探测器。在产生火灾报信号的条件不再存在的情况下，不需要更换组件即能从报警状态恢复到监视状态。不可复位火灾探测器。在产生火灾报警信号的条件不再存在的情况下，需调换组件才能从报警状态恢复到监视状态或动作后不能恢复到监视状态。火灾探测器的选择和设置应符合下列要求：对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的，选用感烟探头；对火灾发展迅速，产生大量热、烟和火焰辐射的，选用感烟探头、感温探头、火焰探头或它们的组合；对火灾发展迅速，有强烈的火焰辐射和少量烟、热的，选用火焰探头；对情况复杂或火灾形成特点不可预料的，可进行模拟实验，根据实验选用适宜的探头。在不同高度的房间设置火灾探测器时可参照表2的规定。表2 点型感烟、感温火灾探测器的实用高度房间高度(m)感烟探测器感 温 探 测 器一 级二 级三 级12h20不适合不适合不适合不适合8h12适 合不适合不适合不适合6h8适 合适 合不适合不适合4h6适 合适 合适 合不适合h4适 合适 合适 合适 合探测区域内每个房间至少应布置一只火灾探测器。感烟探测器、感温探测器的保护面积和保护半径应该满足表3的规定。表3 感烟、感温探测器的保护面积和保护半径火灾探测器的 种 类地面面积S（m2）房间高度h(m)一只探测器的保护面积A和保护半径R房 间 坡 度 1515 330A（m2）R(m)A(m2)R(m)A(m2)R(m)感烟探测 器S80h12806.7807.2808.0S806h12806.71008.01209.9h6605.8807.21009.0感温探测 器S30h8304.4304.9305.5S30h8203.6304.9406.3一个探测区域内所需设置的探测器数量，应由下式计算：式中：N一个探测区域所需设置的探测器数量(只)，N1(取整数)；S一个探测区域的面积(m2);A一个探测器的保护面积；K修正系数，重点保护建筑K取0.70.9，普通保护建筑K取1.0。在宽度小于3m以内的走廊顶棚上设置探测器时宜居中布置。感温探测器的安装间距L不应超过10m，感烟探测器的安装间距L不应超过15m，探测器至端墙的距离不应大于探测器间距的1/2。探测器至墙壁、梁的水平距离不应小于0.5m，并且探测器的周围0.5m内不应有遮挡物。房间被书架、隔断、设备等分隔且至顶棚或梁的距离小于房间净高5时，则每个被格开的部分至少安装一只探测器。探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45 。当屋顶坡度大于45 时，应加木台或类似方法安装探测器。4.2.2手动火灾报警按钮火灾自动报警系统应有自动和手动两种触发装置。各种类型的火灾探测器是自动触发装置，而在防火分区疏散通道、楼梯口等处设置的手动火灾报警按钮是手动触发装置，它应具有应急情况下，人工手动通报火警的功能。手动火灾报警按钮每个防火分区应至少设置一只手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离，不应大于30m。手动火灾报警按钮宜设置在公共活动场所的出入口处。手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时其底边距地高度宜为1.31.5m，且应有明显的标志。手动火灾报警按钮宜与集中报警器连接，且应单独占用一个部位号。因为集中控制器设在消防室内，能更快采取措施，所以当没有集中报警器时，它才接入区域报警器，但应单独占用一个部位号。4.2.3 火灾报警控制器火灾报警控制器是火灾自动报警系统心脏，具有下述功能：用来接受火灾信号并启动火灾警报装置。该设备也可用来指示着火部位和记录有关信息。能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制器。自动地监视系统的正确运行和对特定故障给出声光报警。火灾报警控制器种类繁多，根据不同的方法可分成不同的类别。按控制范围可分为：区域火灾报警控制器：直接连接火灾探测器，处理各种报警信息。集中火灾报警控制器：它一般不与火灾探测器相连，而与区域火灾报警控制器相连，处理区域级火灾报警控制器送来的报警信号，常使用在较大型系统中。控制中心火灾报警控制器：它兼有区域，集中两级或火灾报警控制器的特点，即可以作区域级使用，连接控制器；又可以作集中级使用，连接区域火灾报警控制器。按结构型式可分为：壁挂式火灾报警控制器：连接的探测器回路相应少些，控制功能简单，区域报警控制器多才用这种型式。台式火灾报警控制器：连接探测器回路数较多，联动控制较复杂，集中式报警器常采用这种方式。框式火灾报警控制器：可实现多回路连接，具有复杂的联动控制。按系统布线方式分为：多线制火灾报警控制器：探测器与控制器的连接采用一一对应方式。总线制火灾报警控制器：控制器与探测器采用总线方式连接，探测器并联或串联在总线上。火灾报警控制器的功能主要有：火灾报警：当收到探测器、手动报警开关、消火栓开关及输入模块所配接的设备所发来的火警信号时，均可在报警器中报警。) 故障报警：系统运行时控制器分时巡检，若有异常(设备故障)发出声、光报警信号，并显示故障类型及编码等。火警优先：在故障报警或已处理火警时，若发生火警则报火警，而当火警清除后又自动报原有的故障。(4) 时钟与火灾发生时间的记忆：系统中的时钟走时通过软件编程实现，具有相应的存储单元，记忆事故发生时间。自检功能：为了提高报警系统的可靠性，控制器设置了检查功能，可定期或不定期的进行模拟火警检查。火灾报警控制器把火灾探测器传来的信号进行处理、报警。从原理上讲无论是区域报警控制器还时集中报警控制器都遵循同一工作模式，即收集探测信号输入单元自动监控单元输出单元。工作原理如图2示。图2 火灾控制器原理4.3 系统的设置随着新产品的不断出现，火灾自动报警系统也由传统型向现代火灾自动报警发展。在诸多的产品中以区域报警和集中报警控制器的应用最为广泛，以下介绍两者的设置。4.3.1区域报警控制系统区域报警控制系统是火灾自动报警系统组成的一种形式，它是由电子元件组成的自动报警和监控装置。当探测器检测到火灾信号，电子线路将火灾信号转换为电压或数字信号，通过导线传输到区域报警器，经过处理后发出声光报警信号，同时将火灾部位传输给集中报警控制器，适用于较小范围的保护。有些区域报警控制器可单独组成系统进行消防灭火自动处理。区域报警控制器的设置应该符合以下的规定：一个报警区域宜设置一台区域报警控制器，系统中区域报警控制器不应该超过3台。当用一台区域报警控制器警戒数个楼层时，应在每层各楼梯口明显部位装设识别楼层的灯光显示区域。区域报警控制器安装在墙上时，其底边距地的高度不应小于1.5m。靠近门轴的侧面距墙不应小于0.5m.正面操作距离不应小于1.2m。区域报警控制系统宜设在有人值班的房间或宾馆每层服务台。4.3.2集中报警控制系统集中报警控制系统是有电子线路组成的集中自动监控报警装置，各个区域报警巡回检测带的信号均集中到这一总的监控报警装置。它具有部位指示、区域显示、巡检、自检、火灾报警音响、计时、故障报警、记录打印等一系列功能，在发出报警信号同时可自动采取系统的消防功能控制动作，达到消防的目的和手段，适用于较大范围内多个区域的保护。集中报警控制器的设置应该满足以下规定：系统中应设有一台集中报警控制器和两台以上区域报警控制器。集中报警控制器的容量不宜小于保护范围内探测区域总数。集中报警控制器距墙不应小于1m，正面的操作距离不应小于2m。区域报警控制器的设置应符合上述区域报警控制系统的有关要求。4.3.3控制中心报警系统由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾自动报警探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾自动报警探测器等组成，功能复杂的火灾自动报警系统。系统的容量较大，消防设施控制功能较全，适用于大型建筑的保护。控制中心报警控制器的设置应该符合以下的规定系统中应至少设置一台集中报警控制器和必要的消防控制设备。设在消防控制室以外的集中报警控制器，均应将火灾报警信号和消防联动控制信号送至消防控制室。区域报警控制器和集中报警控制器的设置，应符合上述控制中心报警系统的有关要求。5. 自动喷水灭火系统5.1自动喷水灭火系统的组成 自动喷水灭火系统是由洒水喷头、管道系统、报警阀组、水流报警装置（水流指示器或压力开关）、末端试验装置以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。其中配水管道分为：配水干管（报警阀后向配水管供水的管道），配水管（向配水支管供水的管道）配水支管（直接或通过短立管向喷头供水的管道），短立管（连接喷头与配水支管的立管）。控制管道静压的区段宜分区供水或设减压阀，控制管道动压的区段宜设减压孔板或节流管，应设有泄水阀(或泄水口)、排气阀(或排气口)和排污口。5.2 自动喷水灭火系统的种类自动喷水灭火系统主要种类有：闭式系统，采用闭式洒水喷头的自动喷水灭火系统。湿式系统，准工作状态时管道内充满用于启动系统的有压水的闭式系统。干式系统，准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。预作用系统，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。重复启闭预作用系统，能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。雨淋系统，由火灾自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动喷水灭火系统。亦称开式系统。水幕系统，由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀，以及水流报警装置（水流指示器或压力开关）等组成，用于挡烟阻火和冷却分隔物的喷水系统。防火分隔水幕，密集喷洒形成水墙或水帘的水幕。防护冷却水幕，冷却防火卷帘等分隔物的水幕。自动喷水一泡沫联用系统，配置供给泡沫混合液的设备后，组成既可喷水又可喷泡沫的自动喷水灭火系统。5.3 自动喷水灭火系统的选则自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。不适用于存在较多下列物品的场所：遇水发生爆炸或加速燃烧的物品；遇水发生剧烈化学反应或产生有毒有害物质的物品；洒水将导致喷溅或沸溢的液体。自动喷水灭火系统的设计原则应符合下列规定：闭式喷头或启动系统的火灾探测器，应能有效探测初期火灾；湿式系统、干式系统应在开放一只喷头后自动启动，预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动；作用面积内开放的喷头，应在规定时间内按设计选定的强度持续喷水；喷头洒水时，应均匀分布，且不应受阻挡。自动喷水灭火系统的系统选型，应根据设置场所的火灾特点或环境条件确定，露天场所不宜采用闭式系统。应注意的事项有：环境温度不低于4，且不高于70的场所应采用湿式系统；环境温度低于4，或高于70的场所应采用干式系统。具有下列要求之一的场所应采用预作用系统：系统处于准工作状态时，严禁管道漏水；严禁系统误喷；替代干式系统。灭火后必须及时停止喷水的场所，应采用重复启闭预作用系统。具有下列条件之一的场所，应采用雨淋系统：火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；室内净空高度超过本规范6.1.1条的规定，且必须迅速扑救初期火灾；严重危险级II级。6. 火灾自动报警系统设计6.1系统选型依据火灾自动报警系统设计规范将该质检楼界定为二级保护对象，根据建筑的实际情况在每层设置一台楼层显示器，作区域报警器使用，共7台楼层显示器和一台集中报警控制器及联动控制装置（设计详见系统图）。本工程选用松江JB-3208型火灾报警控制器。JB-3208型火灾报警控制系统式松江企业于2009年最新推出的新一代火灾报警控制器系统，该系统除继承了原有的全总线联动型、智能型、局域网功能等以外，在设计理念上又有了新的提升：ARM嵌入式系统作为核心处理器，配以实时多任务操作系统软件，是整个系统处理数据速度快，运算效率高；各个功能部件模块化设计，使系统配置容量伸缩自如； 富有特色的联动操作敬爱那盘不再与地址容量相关，而是按联动设备名称或所在分区，设置地址进行操作，更灵活方便。该系统主要指标如下：控制输入总线72回路，总线长度1500m，回路上可带探测器，中继模块，输入输出模块，按钮，火灾显示盘等。每回路总数不超过252点，最大容量是18000点；多线控制标准配置为1组8点，最大容量为20组160点；可带ZY-4B气体灭火单元8套共32个灭火分区；可带消防控制室图形显示装置2台；可组成最多为30台的火灾报警控制局域网；消防电话总机可带总线电话分机99只；消防广播主机功率有120W，250W，500W；6.2 火灾探测器的选择该质检楼是公共建筑，在建筑内存在大量的化学物品，在发生火灾的时候会产生大量的烟雾，所有我选择感烟探测器作为火灾的主要探测工具。在设计中我采用的是上海松江公司的产品JTY-GD-3002B点型光电感烟火灾探测器和JYW-BCD-3005点型感温火灾探测器（A1）根据火灾自动报警系统设计规范的规定，我对质检楼的火灾探测器进行如下布置：探测区域内的每个房间按照面积的大小设置火灾探测器的数量，至少保证每个房间设置一只火灾探测器。感烟探测器、感温探测器的实际安装间距，根据探测器的保护面积A和保护半径R确定，满足探测器安装间距的极限曲线D1D11(含D9)所规定的范围。如图4.1探测器安装间距的极限曲线所示。图3 探测器安装间距的极限曲线A探测器的保护面积（m2）；a、b探测器的安装间距（m）；D1D11（含D9）在不同保护面积A和保护半径R下确定探测器安装间距a、b的极限曲线；Y、Z极限曲线的端点（在Y和Z两点间的曲线范围内，保护面积可得到充分利用）。每个探测区域内应该设置的探测器数量，具体根据下式计算：式中： N 一个探测区域所需设置的探测器数量(只)，N1(取整数)；S 一个探测区域的面积(m);A 一个探测器的保护面积(m)；K 修正系数，重点保护建筑K取0.70.9，普通保护建筑K取1.0。在本次设计过程中取0.9。在走廊内设置的探测器居中布置。感烟探测器的安装距离在15m以内，感温探测器的安装距离在10m以内，同时探测器到墙的距离在探测器安装距离的一半以内。探测器距墙的距离不应小于0.5m，保证探测器周围0.5m内，没有遮挡物。6.3 手动报警按钮的设置手动报警按钮是火灾自动报警系统中的手动触发装置，它具有在紧急的情况下人工手动通报火灾的功能。手动报警按钮在消防控制中心的控制盘上设有专用的独立的报警显示部位号，有明显的显示标志，当发生火灾的时候向消防控制中心发出火灾信号，消防中心的设备经过信息的分析处理，显示火灾的部位，启动有关的灭火设备。根据质检楼的建筑实际情况每层设置3只手动报警按钮，设置在电梯前室及走廊的墙上，其底边距地高度为1.4m，保证在防火分区的任何位置到最近的一个火灾手动报警按钮的距离不大于30m，满足火灾自动报警系统规范规定。6.4 产品选型本设计采用上海松江公司的JB3208系列火灾报警控制系统。产品选型见表3表3 产品选型火灾报警控制器JB-3208G点型光电感烟火灾探测器JTY-GD-3002B点型感温火灾探测器（A1）JYW-BCD-3005手动火灾报警按钮J-SAP-M-03消火栓按钮J-XAPD-02A火灾显示盘JB-YX-252扬声器HJ-1757A声光
