南方电网设备标准技术标书串联补偿成套装置标准技术标书1.doc

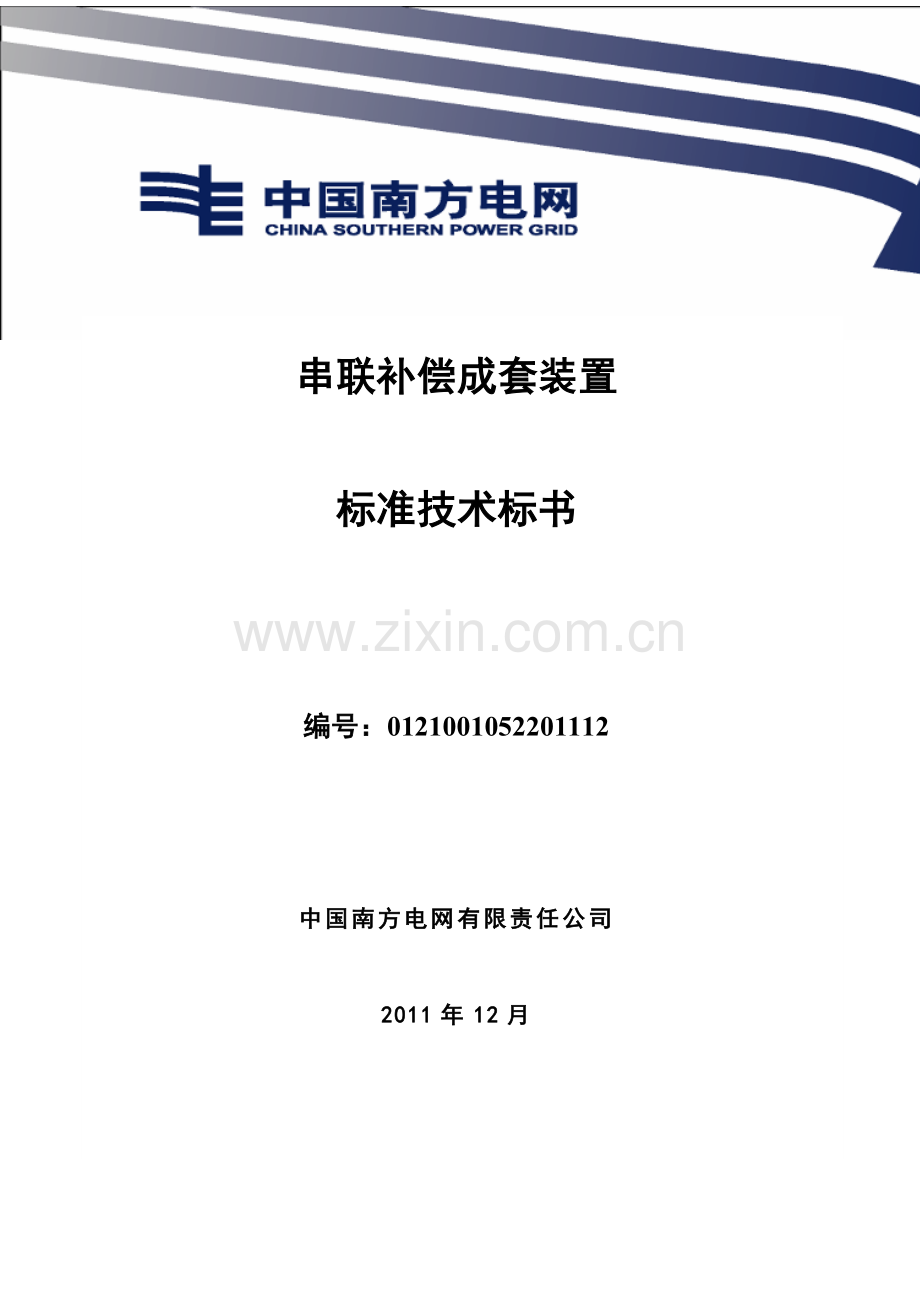

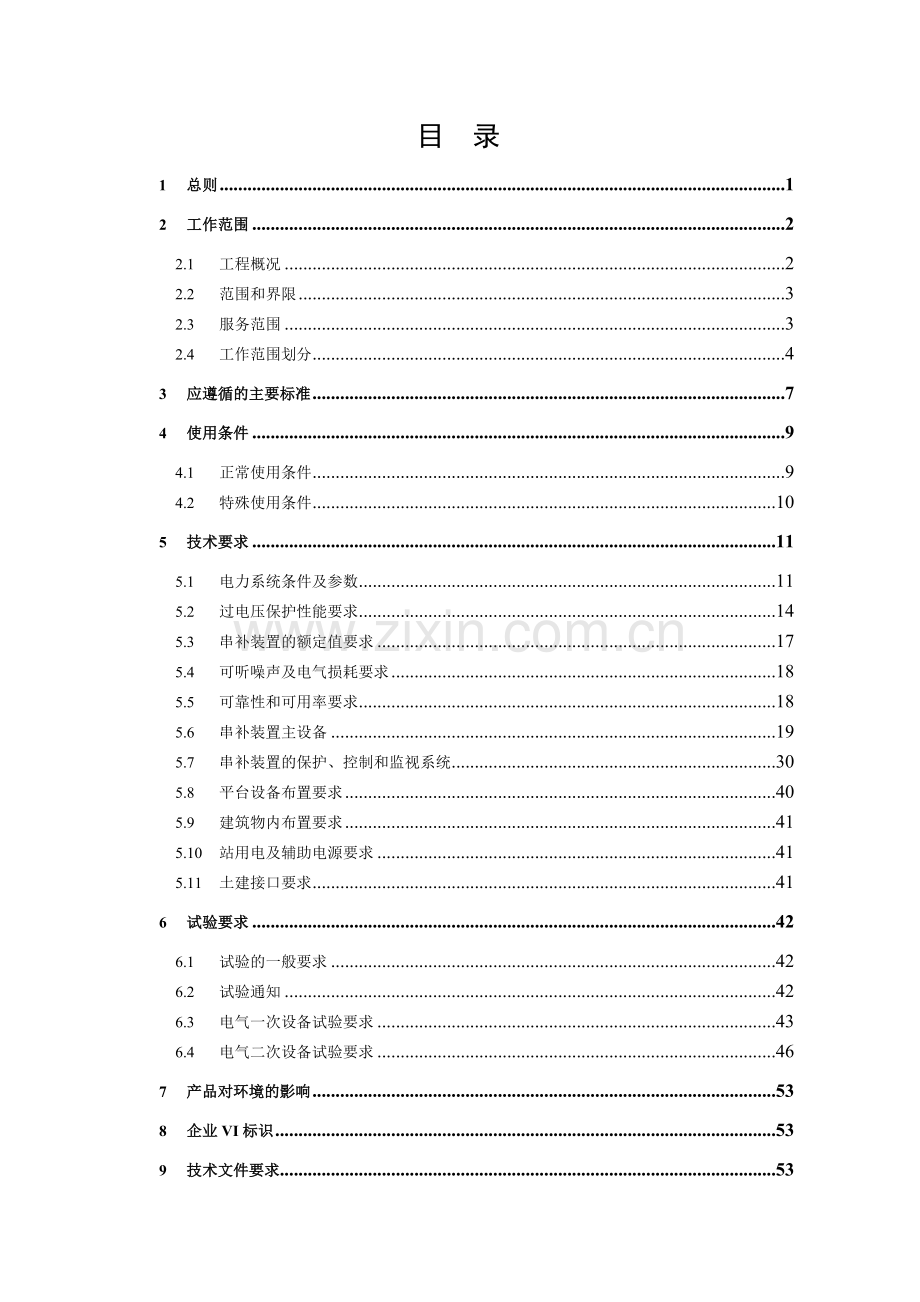

串联补偿成套装置标准技术标书编号：0121001052201112中国南方电网有限责任公司2011年12月 目 录1总则12工作范围22.1工程概况22.2范围和界限32.3服务范围32.4工作范围划分43应遵循的主要标准74使用条件94.1正常使用条件94.2特殊使用条件105技术要求115.1电力系统条件及参数115.2过电压保护性能要求145.3串补装置的额定值要求175.4可听噪声及电气损耗要求185.5可靠性和可用率要求185.6串补装置主设备195.7串补装置的保护、控制和监视系统305.8平台设备布置要求405.9建筑物内布置要求415.10站用电及辅助电源要求415.11土建接口要求416试验要求426.1试验的一般要求426.2试验通知426.3电气一次设备试验要求436.4电气二次设备试验要求467产品对环境的影响538企业VI标识539技术文件要求539.1一般要求539.2卖方应提交的技术报告549.3卖方应提交的技术文件559.4设计联络5610监造、包装、运输、安装及质量保证5610.1监造5610.2包装5710.3运输5710.4安装指导5710.5质量保证5711设备技术参数和性能要求响应表5812备品备件及专用工具5912.1必备的备品备件、专用工具和仪器仪表5912.2推荐的备品备件、专用工具和仪器仪表5913主要材料及元器件来源6014LCC数据文件6015技术差异表6016投标方需说明的其他问题6117投标方应交付的投标文件6217.1投标文件总要求6217.2系统及设计研究报告6317.3主设备技术数据表6417.4控制和保护系统信息7318招标文件附图771 总则1.1 本标书适用于中国南方电网公司 (招标方填写)电网建设工程项目采购的500kV串联补偿成套装置， 它提出了该设备的使用条件、技术要求、试验方法、检验规则、标志及包装等方面的技术要求。1.2 本标书提出的是最低限度的技术要求。凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议， 则意味着投标方提供的设备完全符合本招标技术文件的要求。如有异议，不管是多么微小， 都应在投标文件中以“技术差异表”为标题的专门章节中加以详细描述。1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时， 按技术要求较高的标准执行。1.5 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本招标技术文件未尽事宜，由招、投标双方协商确定。1.7 投标方在投标技术文件中应如实反映投标产品与本招标技术文件的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异，招标方有权利要求退货，并追究投标方违约责任。1.8 投标方应在投标技术部分按本招标技术文件的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将按有利于招标方的条款执行。1.9 投标方应充分理解本招标技术文件并按具体条款、格式要求填写投标的技术文件，如发现投标的技术文件条款、格式不符合本招标技术文件的要求，则认为投标不严肃，在评标时将有不同程度的扣分。1.10 500kV串补成套装置的总体要求串联补偿装置为固定串联补偿装置（FSC）。规范书中的串联补偿装置有时也简称为串补装置，英文缩写为FSC。本技术规范说明了对本次招标的串补设备的技术要求。注“*”条款为“关键条款”，投标设备的性能和参数不应低于这些条款规定。本技术规范中：对招投标阶段的工作双方一般称为“招标人”和“投标人”；而对将来合同执行阶段的描述一般称为“买方”和“卖方”。“卖方”的工作包括对串补设备以及与“买方”设备的运行控制接口进行研究，设计，制造，供货，试验，运输以及安装监督和调试。投标人应具有告知义务，要求投标人做出以下承诺：（1）投标人有就所投标设备在所有用户范围内的运行情况向买方告知的义务，包括设计、使用材质、制造工艺及过程中产生家族性缺陷、隐患，应在明确原因后，及时告知买方，并提出处理建议措施。（2）对未能及时告知甚至故意隐瞒导致买方采购设备发生故障，除按合同要求赔偿相应经济损失外，买方将处以惩罚性罚款，并作为不诚信企业记录在案。1.11 500kV串补成套装置的类型500kV串联补偿装置典型原理接线图见图1-1，该图表示了串补设备的电容器过电压保护原则性组合方案，除了必须按此方案报价外，投标商也可在投标文件中建议其他更合适的方案供招标方参考并给出相应的报价供招标方选择。每套串补装置必须整套供货，包括安装和运行必需的所有设备和部件，且符合本规范书的要求以及卖方应遵守的、用于保证设备正常运行的其它必要要求。图1-1 串联补偿装置典型原理接线图2 工作范围2.1 工程概况本标书采购的串补成套装置适用的工程概况见表2.1 工程概况一览表。表2.1 工程概况一览表（招标方填写）序号名 称内 容1工程名称2工程建设单位3安装地址2.2 范围和界限(1) 本标书适应于所供串补成套装置的使用条件、技术要求、试验方法、检验规则、标志及包装等方面的技术要求。(2) 运输运输条件： （招标方填写）(3) 现场安装和试验在卖方的技术指导和监督下由招标方完成。(4) 本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.3 服务范围(1) 卖方应按本标书的要求提供 （招标方填写）全新的、合格的串补成套装置及其附属设备、备品备件、专用工具和仪器。卖方所提供的组件或附件如需向第三方外购时，卖方应对其质量向买方负责，并提供相应出厂和验收证明。(2) 供货范围一览表卖方提供的串补成套装置的具体规格、数量见表2.2 供货范围及设备技术规格一览表。买方应如实填写“投标方保证”栏。表2.2供货范围及设备技术规格一览表序号名 称单位项目要求投标方保证型式、规格数量型式、规格数量(3) 工厂试验由卖方在生产厂家内完成，但应有买方代表参加，参加工厂验收的人数及天数等规定详见标书商务部分。(4) 现场安装和试验在卖方的技术指导下由买方完成，卖方协助买方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。卖方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。(5) 卖方应协助买方解决设备运行中出现的问题。(6) 设计联络会议的地点及卖方参加人员的人数和天数等规定详见标书商务部分。2.4 工作范围划分2.4.1 卖方工作范围2.4.1.1 总说明卖方应根据本规范书的要求提供串联补偿装置。除了本技术规范书第2.4.2节规定的由“买方”提供的设备、材料和服务外，卖方还应负责串补装置的研究，设计、制造、出厂试验、运输、交货、安装监督、调试和现场验证。对买方现场人员的培训也应包括在卖方的工作范围内。所有设备均应根据本规范书的要求进行设计。成套串补装置中所有分离元器件，包括电容器组、MOV、GAP、旁路断路器、支柱绝缘子等，要求在中国国内串补工程中有运行业绩，隔离开关在国内500kV变电站具有的良好运行业绩，均提交业绩报告。本规范书中所有未具体规定的串补装置的设备及/或功能，但凡属于串补装置系统的总体功能所要求的均属卖方的设计及供货范围，以保证 FSC 系统的正常运行。所有与本规范书中要求的不同之处均应在投标文件中以一份单独的“偏差表”的形式清楚地给予说明。偏差表格式见本技术规范书表15。2.4.1.2 设备投标方的供货范围详见本招标文件条款2.3。具体地说，投标方的工作范围包括但不限于下列内容，除本招标文件中有特别说明的外：1) 所有电容器组，包括设计要求的串联和并联的若干电容器单元；2) 所有要求的能提供必要阻尼和控制能力的阻尼装置；3) 要求的过电压保护(间隙及MOV)；4) 要求的冲击保护；5) 所有要求的仪用互感器，包括互感器二次侧至平台控制箱、从平台至就地控制室以及至主控楼之间的全套光纤信号设备（含光缆及其熔接和接线柱等）；6) 所有要求的断路器（包括旁路断路器与绝缘平台间的连线和金具）及机构间连接电缆。电缆要求阻燃、铜芯、铠装、屏蔽、绝缘水平2kV；7) 所有要求的隔离开关（包括串联隔离开关与绝缘平台间的连线和金具）：包括QS1、QS2和QS3及设备连接金具；8) 串补装置平台，包括对地绝缘用支柱绝缘子系统支柱/斜拉绝缘子及平台与地面之间用于通信的双套光纤通道绝缘套管（光纤柱），光缆，接线柜；9) 所有必要的串补装置的控制、保护（含次同步谐振保护SSR）、信号和测量系统的设备及串补装置与买方设备的接口设备；10) 要求的故障记录系统；11) 要求的操作员接口(HMI)；12) 要求的串补装置母线，包括钢结构、绝缘子、连接器、接头、配件等；13) 平台上所有设备的连接导线及金具和平台到旁路断路器、串联隔离开关的连接导线及金具（包括旁路隔离开关引至线路侧时，旁路隔离开关动、静触头侧一次接线端子连接金具）不属于投标方设计供货范围的： (1) 串补围栏外，用于串补平台与串联隔离开关间过渡连接的支柱绝缘子、该串联隔离开关与支柱绝缘子间连接用管形导体、金具；(2) 旁路隔离开关引至线路的连接导线、过渡连接用支柱绝缘子；(3) 串联隔离开关引至旁路隔离开关的连接导线和过渡连接用支柱绝缘子；14) 与卖方供货设备相连的所有电缆、光缆（引自用户DC110V(220V)、UPS电源系统的电缆除外）。户外的电缆和光缆应采用铠装。15) 电缆通道的设计配合。2.4.1.3 备品备件和专用工具卖方应根据要求为串补系统提供必需的（包括在其投标报价中）和建议的（不包括在其投标报价中）备品备件，以及用于串补系统的故障排除、维护和部件更换的必需的（包括在其投标报价中）和建议的（不包括在其投标报价中）专用工具。提供的所有备品备件应具有与原件相同的质量并可完全互换。供货范围内必需的备品备件和专用工具必须符合：1) 可靠性和可用率要求(参见本招标文件条款第5.5节)；2) 投标方在投标文件中提供的保证值要求。3) 备品备件的到货时间应遵守业主要求。在表10.1和表10.2内填入备品备件及专用工器具和仪表的名称，数量。2.4.1.4 服务卖方的“工作范围”还包括下列服务：1) 在合同生效后，相关的设备制造开始之前，卖方应根据买方提供的系统数据，完成所有必需的研究，以确认设备的额定值和其性能能够满足合同规定的要求。研究项目应包括但不限于本招标文件条款第14章的要求。2) 要求的串补装置设备及其组件和附属设备的设计、制造、出厂试验（包括动模试验或RTDS仿真试验）、交货。3) 将“供货范围”下的所有设备按商务部分运输要求运至现场或进口口岸，并根据要求监督所有供货设备的安装和组装（技术上负全责），形成一套完整的串补装置系统。4）卖方应在出厂前完成整套控制保护系统的动模试验或RTDS仿真试验。试验方案及结果应提交买方。5) 技术指导和配合买方进行整套串补装置的调试。整套串补装置的调试，包括区控中心及调度端相关设备的安装和调试。6) 技术指导和配合买方进行整套串补装置接入系统的试验(现场验证)。 7) 对买方的人员进行培训。卖方应提供一份设备培训计划，其目的是对买方工程师进行培训，使他们对串补装置的设计、设备以及系统性能方面有深刻的了解。此培训计划应包括买方派员参加在“卖方”的工厂里所进行的动模试验或RTDS仿真试验。2.4.1.5 试运行及设备移交现场验证的“通电后试验”完成后（见本招标文件条款6.6节），串补设备可转入72小时试运行。如果连续72小时串补设备正常运行，卖方即可将设备移交给买方。移交伊始，串补设备“质保期”开始。2.4.1.6 文件卖方的“工作范围”还包括提供工程的系统文件，其具体要求详见本招标文件条款第14章。2.4.2 由买方提供的设备和服务以下设备和服务将由买方提供，不包括在卖方的“工作范围”内。1) 专用于安装串补系统的场地（包括电缆沟、设备基础、就地控制室、外围网栏等）。该场地将根据卖方的要求进行清理、修整、压实和建设。2) 辅助交流电源(例如380V或220V/50Hz，U10%)，电源的最大负载和供电品质见本招标文件条款第5.10节。3) 临时水源、380/220V交流电源、有线电话及办公场所等，用于卖方调试设备及提供合理的便利的工作条件。4) 安装和调试期间的任何一个工作日中进入现场的道路/通行权，包括重型设备运输所用的道路。5) 架空导线、跳线以及图1-1中所示的串补装置以外的所有其它高压接线。6) 卖方在设计和连接串补系统时所需的其他参考数据和图纸。7) 设备的临时储存区。8) 备品备件及专用工具的储存区。9) 在卖方的技术督导下，安装串补装置。10) 完成买方应进行的试验（试验要求详见第6章）。3 应遵循的主要标准除本标书特殊规定外，卖方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果卖方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。卖方应采用公制标准设计和制造所有的设备。所有的文件、图纸、说明书和试验证书应采用公制单位。所有的文件、图纸和说明书应采用中文，中英文同时并存时，以中文表述为准。所有与串补装置系统供货有关的工程均应符合适用的GB、DL、ISO及IEC标准的要求。如果无相关标准可用，则串补装置系统应符合公认的标准和设计惯例。如果本规范书的要求与上述标准或惯例有冲突，则以本规范书为准。对于主要的串补装置设备，应采用下列最新有效标准（不限于此）：标准名称标准号质量管理体系要求GB 19001电磁兼容 实验和测量技术GB 17626电工电子产品环境试验 第2部分：试验导则 地震试验方法GB 2424.25高电压试验技术GB 16927瓷或玻璃绝缘子的试验GB 8287.1钢铁制件热浸镀锌层技术要求及试验方法GB 13912局部放电测量GB 7354绝缘配合GB 311高压电力设备外绝缘污秽等级GB 5582电力系统用串联电容器GB 6115.1，2串联电容器的内部熔丝GB 6115.3并联电容器外保护用熔断器GB 15166.4电抗器GB 10229电流互感器GB 1208电压互感器GB 1207交流电压高于1000V的绝缘套管GB 4109高压交流隔离开关和接地开关GB 1985高压交流断路器GB 1984交流无间隙金属氧化物避雷器GB 11032交流电量转换为模拟量或数字信号的电测量变送器GB 13850光缆总规范GB 7424变压器油GB 2536电气继电器GB 14598低压开关设备和控制设备GB 14048标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 864高压开关设备和控制设备标准的共用技术要求DL/T 593220500kV变电所计算机监控系统设计技术规程DL/T 5149公制标准ISO 1000适用于电容器tan精确度检验的方法IEC60996IEEE 标准 100-xxxx，IEEE标准：电气与电子术语词典IEEE 标准 693-xxxx，变电站防地震设计推荐规程IEEE 标准 1267-xxxx，变电站交钥匙工程的技术规范试用导则IEEE C37 1-xxxx，IEEE标准定义、用于监控、数据采集以及自动控制的系统技术规范书和系统分析对于无相关标准可用的特殊电气设备，卖方可提出可行的标准及规范，但应经买方批准。4 使用条件本标书要采购的串补成套装置，其安装地点的实际外部条件见表4.1 设备外部条件一览表。投标方应对所提供的相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。表4.1 设备外部条件一览表 （招标方填写）序号名 称单位数值备注（须说明本工程适用的是正常使用条件或是特殊使用条件）1环境温度最高日温度最低日温度最大日温差2海拔m3太阳辐射强度W/cm24污秽等级5覆冰厚度mm6风速m/s7相对湿度最大日相对湿度%最大月平均相对湿度8耐受地震能力（指水平加速度，安全系数不小于1.67。水平加速度应计及设备支架的动力放大系数1.2）g9设备运输条件/4.1 正常使用条件4.1.1 周围空气温度最高不超过40，且在24h内测得的平均温度不超过35。最低温度不低于-10。4.1.2 环境相对湿度（在25时）日相对湿度平均值不大于95%；月相对湿度平均值不大于90%。应考虑凝露对设备的影响。4.1.3 太阳辐射强度户内HGIS的阳光辐射强度可以忽略；户外HGIS应考虑阳光辐射强度的影响，晴天中午的辐射强度为1000W/m2。4.1.4 海拔高度适用于设备的外绝缘，绝缘水平的设计规定海拔高度不超过1000m。4.1.5 污秽周围空气可能存在尘埃、烟、腐蚀性和或可燃性气体、蒸汽或盐雾的污染，其污秽等级规定为III级。其外绝缘爬电比距规定为：相对地：不小于25mm/kV；4.1.6 覆冰厚度不超过10mm。4.1.7 降雨量年最大：2600mm日最大：300mm4.1.8 风速正常使用条件：不超过34m/s（相应于圆柱表面上的700Pa）4.1.9 振动耐受地震烈度规定为VIII度：水平分量 0.25g垂直分量 0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时，在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。4.1.10 共模电压由于主回路的开合操作，在辅助和控制回路上所感应的共模电压幅值不超过1.6kV。4.2 特殊使用条件4.2.1 周围空气温度和湿度对于酷热气候，应优先选用的最低和最高温度的范围规定为：-25+55。日相对湿度平均值不大于98%。4.2.2 海拔高度对于使用在海拔高于1000m处的HGIS，其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数Ka。系数Ka可按下式计算：式中：H为HGIS安装地点的海拔高度，以m为单位。注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。关于外绝缘和内绝缘的定义见GB/T 311.2。注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。如用于2000m以上海拔，需采取的措施见GB/T 16935.1。注3：海拔高度可参照下列要求确定：a. 海拔在10002000m范围，设备外绝缘水平按2000m海拔修正；b. 海拔在20002500m范围，设备外绝缘水平按2500m海拔修正；c. 海拔在25003000m范围，设备外绝缘水平按3000m海拔修正；d. 海拔高于3000m，应考虑实际运行地点的环境，按专题研究报告确定。4.2.3 污秽对于使用在严重污秽空气中的设备，污秽等级规定为IV级。其外绝缘爬电比距规定为：相对地：不小于31mm/kV；对于沿海III级污秽地区，考虑到未来调整爬距困难，可按IV级选取设备爬电比距。4.2.4 覆冰厚度覆冰对20级不超过20mm，对30级不超过30mm。4.2.5 其它参数设备在其它特殊使用条件下使用时，用户应参照GB/T 4796、GB/T 4797、GB/T 4798的规定提出其环境参数。5 技术要求5.1 电力系统条件及参数进行串补装置设计时，串补装置位置所处的电力系统特性应按本章的规定加以考虑。除非另有规定，否则所有标么值(p.u.)的基准单位均为100MVA，525kV，50Hz。5.1.1 电压和频率1) 额定相间电压为525kV(1.0p.u.)。2) 最高持续电压为550kV。电压正常变化范围500550kV，事故后变化范围475550kV。3) 最高暂态过电压为1.5pu(1p.u.=550/kV)，持续时间为0.5s。4) 最大持续相间电流不平衡为1%。5) 正常基频为50Hz，频率正常波动范围为500.2Hz。5.1.2 要求的绝缘水平、爬电距离和站内的电气净距5.1.2.1 串补装置的绝缘水平应满足表5.1中的规定表5.1 绝缘水平要求参数参数值雷电冲击耐压水平1675kV操作冲击耐压水平(如果适用)，湿试1175kV避雷器额定电压444kV工频耐压水平(如果适用)，1分钟，干试；10秒，湿试740kV相对地最小爬电距离13750mm相对地最小间距3800mm相间最小间距4300mm在安装有带电设备的可接近区域内，地面以上的带电导线的最小对地高度7500mm无遮栏绝缘体底部距地面最小净距2500mm5.1.2.2 爬电比距爬电比距(取最高工作电压有效值)：25.0mm/kV5.1.3 输电系统数据 年（招标方填写）作为串补装置功能研究的主要年份。 年（招标方填写）作为本工程校核年。由招标方提供系统等值图（见图5.1）、等值电源参数（见表5.2）、线路参数（见表5.3）及高压并联电抗器参数（见表5.4）。图5.1 系统等值图（招标方提供）表5.2 等值电源参数（招标方提供）项目电压（V）角度正序阻抗Z1()零序阻抗Z0()表5.3 线路参数（招标方提供）线路名称线路全长(km)紧凑型线路长度(km)普通型线路长度(km)线型(mm2)正序电阻()正序电抗()正序电容(f)零序电阻()零序电抗()零序电容(f)表5.4 高压并联电抗器参数（招标方提供）线路名称安装位置额定容量(MVar)额定电压(kV)额定阻抗()中性点小电抗()5.1.4 短路水平短路电流应根据系统参数及等值网络进行计算。5.1.5 正常及摇摆电流由招标方提供正常及摇摆电流参数（见表5.5）、摇摆电流曲线（见图5.2）、表5.5 正常及摇摆电流参数（招标方提供）线路名称正常线路电流(kArms)额定连续工作电流(kArms)摇摆电流最大值(kArms)图5.2 摇摆电流曲线（招标方提供）5.2 过电压保护性能要求5.2.1 保护系统的类型保护系统限压设备的类型由投标方给定或者推荐，并提供性能比较结果。保护系统可以是MOV，或是元件的组合。5.2.2 MOV的类型要求MOV能够在正常、紧急和特别指定的电流变化条件下限制电容器组两端的最大电压。应选择足够容量的MOV，以保证在发生规定的内部或外部故障时，能吸收故障期间和故障后电流变化期间产生的总热量。投标方在递交标书时须同时递交一个关于MOV对电容器保护性能的初步报告，说明所提供的MOV能否满足此处规定的性能要求。中标方须确定所需的MOV容量和数量，满足研究结果中提出的热容量要求，并且热备用不低于10%。当多台(或多柱)并联时，应考虑它们之间电流分配的不均匀系数。5.2.3 故障时序及保护系统动作要求串补电容器过电压保护设备应根据表5.6-5.10给出的输电系统故障时序特性来设计。表中给出了不同的故障地点对应的故障顺序特性，其中断路器失灵均指单相失灵。相关元件的额定值必须满足表中所示故障的要求。投标人可以向招标方推荐不同的故障标准。5.2.4 过电压水平及串补保护系统性能要求投标人还要给出过电压保护水平和MOV吸收能量能力的要求。本工程串补应按2.30 p.u.过电压保护水平下计算对电容器组和MOV的影响。串补装置的设计能力应与下述故障切除过程和时间适应。500kV线路采用单相重合闸，重合闸时间一般为1s。系统发生短路时，主保护动作切除故障时间为0.1s，相应开关失灵时切除故障时间增加0.35s。由于500kV输电线路采用两套独立的主保护，不考虑继电保护失灵而引起的断路器拒动问题。由于500kV断路器分相操作，按有关要求仅需考虑单相断路器失灵故障。因此，系统故障切除时间按主保护动作时间考虑，即正常情况下故障切除时间为0.1s；单相断路器失灵时，失灵相故障切除时间为0.1+0.35s，非失灵相故障切除时间仍为0.1s。在故障相两侧线路断路器第一次重合闸前，故障相旁路断路器应处于打开状态，单瞬故障后故障相串补随故障相线路同时投入运行，但如果发生单永故障，串补装置应能连续承受两次冲击。区外单相和多相故障时，串补保护系统性能要求分别列在表5.7、表5.8。区内单相和多相故障时，串补保护系统性能要求分别列在表5.9、表5.10。表5.6 故障时序表故障类型过程及持续时间区外单相永久故障外侧线路切除(0.1s)外侧线路重合闸启动(1s)或断路器(单相)拒动失灵启动(再增0.45s)。区外相间或三相故障外侧线路切除(0.1s)或断路器(单相)拒动失灵启动(再增0.35s)。区外单相永久故障本侧线路切除(0.1s)本侧线路重合闸启动(1s)或断路器(单相)拒动失灵启动(再增0.45s)。区外相间或三相故障本侧线路切除(0.1s)或断路器(单相)拒动失灵启动(再增0.35s)。表5.7 发生区外单相永久故障时串补保护系统性能要求故障后时刻(ms)系统扰动事件串补保护系统操作0发生故障/0100故障持续MOV按照要求动作，限制电容器组的电压上升。电容器不允许进入旁路状态。100区外线路断路器动作，切除故障1001000非故障线路正常运行电容器不允许被旁路。1000区外线路断路器重合闸于故障10001000+100故障持续MOV按照要求动作，限制电容器组的电压上升。本次故障发生后MOV吸收的能量与之前故障吸收的能量叠加，电容器不允许被旁路。1000+100断路器三相跳闸，但单相拒动1100 1100+350故障持续MOV按照要求动作，限制电容器组的电压上升。本次故障发生后MOV吸收的能量与之前故障吸收的能量叠加，电容器不允许被旁路。1100+350故障切除表5.8 发生区外多相故障时串补保护系统性能要求故障后时刻(ms)系统扰动事件串补保护系统操作0发生故障0100故障持续MOV按照要求动作，限制电容器组的电压上升。电容器不允许进入旁路状态。100区外线路断路器动作，切除故障 100100+350单相拒动MOV 按照要求动作，限制电容器组的电压上升。本次故障发生后MOV吸收的能量与之前故障吸收的能量叠加，电容器不允许被旁路。100+350故障切除表5.9 发生区内单相永久故障时串补保护系统性能要求故障后时刻(ms)系统扰动事件串补保护系统操作0发生故障0100故障持续MOV按照要求动作，限制电容器组的电压上升。100区内线路断路器动作，切除故障1001000单相线路退出运行电容器被旁路断路器旁路1000线路断路器重合于故障10001000+100故障持续MOV 按照要求动作，限制电容器组的电压上升。本次故障发生后MOV吸收的能量与之前故障吸收的能量叠加，允许通过触发火花间隙及闭合旁路开关使电容器工作于旁路状态(根据监测到的MOV吸收能量、能量变化率或电流作为判据)。1000+100断路器三相跳闸，但单相拒动1100 1100+350故障持续MOV 按照要求动作，限制电容器组的电压上升。本次故障发生后MOV吸收的能量与之前故障吸收的能量叠加，允许通过触发火花间隙及闭合旁路开关使电容器工作于旁路状态(根据监测到的MOV吸收能量、能量变化率或电流作为判据)。1100+350故障切除电容器仍处于旁路状态，直到旁路断路器打开。表5.10 发生区内多相故障时串补保护系统性能要求故障后时刻(ms)系统扰动事件串补保护系统操作0发生故障0100故障持续MOV按照要求动作，限制电容器组的初始电压上升。100区内线路断路器动作，切除故障100100+350单相拒动MOV 按照要求动作，限制电容器组的电压上升。本次故障发生后MOV吸收的能量与之前故障吸收的能量叠加，允许通过触发火花间隙及闭合旁路开关使电容器工作于旁路状态(根据监测到的MOV吸收能量、能量变化率或电流作为判据)。100+350故障切除电容器仍处于旁路状态，直到旁路断路器打开。5.3 串补装置的额定值要求若未特别申明，以下额定值均为环境温度为40下的取值。表5.11 串补装置主要技术参数（招标方提供）项目线路名称1线路名称2串补安装位置串补装置分段型式（如果有）串补度串补容量(MVar)额定容抗(ohm/相)额定电流(A)相间阻抗偏差(不超过)每相阻抗偏差(不超过)无功功率偏差(不超过)MOV容量(MJ/相)串补型式过载能力：8小时过电流(12小时内)(容抗1.0pu)30分钟过电流(6小时内)(容抗1.0pu)10分钟过电流(2小时内)(容抗1.0pu)10秒钟过电流(容抗1.0pu)串补电容模块应能够在5.1.1条规定的系统频率范围内连续运行。电容器过电压保护方案为金属氧化物限压器(MOV)火花间隙+旁路断路器。5.4 可听噪声及电气损耗要求5.4.1 可听噪声卖方应对设备进行合理设计和布置，使得串补站的可听噪声水平应符合工业企业厂界噪声标准GB 12348和城市区域环境噪声标准GB 3096的规定。在必要的情况下，提供降低噪声的装置，并提供串补装置在正常运行期间、电气额定值及正常环境条件下产生的可听噪声水平。卖方应在合同生效之日起3个月内，向买方提交一份有关可听噪声的设计报告，说明在所供货的设备可听噪声基础上的计算结果，并向买方证明可听噪声水平能够达到规范要求。可听噪声水平的测量将按照卖方准备的，并经买方同意的步骤由买方进行。如果由于卖方设备的噪声超过了指定的限制而引起串补装置站内、外可听噪声水平超标，卖方应用自己的费用采取必要的降低噪声措施以满足规定的可听噪声要求。5.4.2 电气损耗卖方应提供串补站电气损耗计算报告，明确给出串补装置的损耗保证值。该保证值为设备出厂时的实测值。“卖方”提供的每套电容器组的总损耗不得超过其投标时的保证值。当卖方的损耗超过其保证值时，买方将按损耗费用8000USD/kW进行合同索赔。如果损耗超过保证值的10%，则该串补装置被认为是不合格的，买方可以拒收。卖方应根据各设备的型式试验结果进行计算，并根据计算结果对损耗进行验证。5.5 可靠性和可用率要求安装串补装置的目的是为输电系统提供稳态和暂态电压支持，改善无功功率平衡，提高稳定性裕度并增强输电的可靠性和品质。5.5.1 定义1) 强迫停运：由于串补设备故障导致串补装置失去主要功能造成的停运。2) 计划停运：进行预防性维护、以确保串补装置的连续可靠运行所必需的停运。3) 停运时间：从串补装置退出运行的时刻起至再投入运行的时刻所经过的时间。如果非工作时间(例如夜间)内串补装置可以运行，但买方决定不将设备投入运行，则这段时间不应包括在停运时间内。停运时间应包括： 确定停运原因或确定必须对哪个设备或单元进行维修或更换所需的时间。 系统运行人员/技术人员将设备断开并接地进行维修准备工作所需的时间，以及在维修结束后断开设备接地并重新投入所需的时间。由于买方的合格人员不到位而造成的延误不应包括在停运时间内。4) 等效停运时间：如果串补装置仍有部分输出，则等效停运时间应为输出运行的时间与该段时间内输出下降对额定输出的比值的乘积。5) 等效年可用率：对于强迫停运，等效年可用率(以%表示)的定义如下：5.5.2 要求的可用率和可靠性1) 对于强迫停运，串补装置的等效年可用率应至少为99%。2) 串补装置的每年强迫停运次数不应超过1次。上述可靠性及可用率的保证值的条件为：买方根据卖方的建议使用了要求的备件并进行了预防性维护。卖方应保证串补装置在适用的保证期内能达到其提出的可用率性能。买方在发生重大停运事件时应通知卖方。在保证期内，买方应记录强迫停运和计划停运的次数和时间、运行小时数和任何相关的数据，
