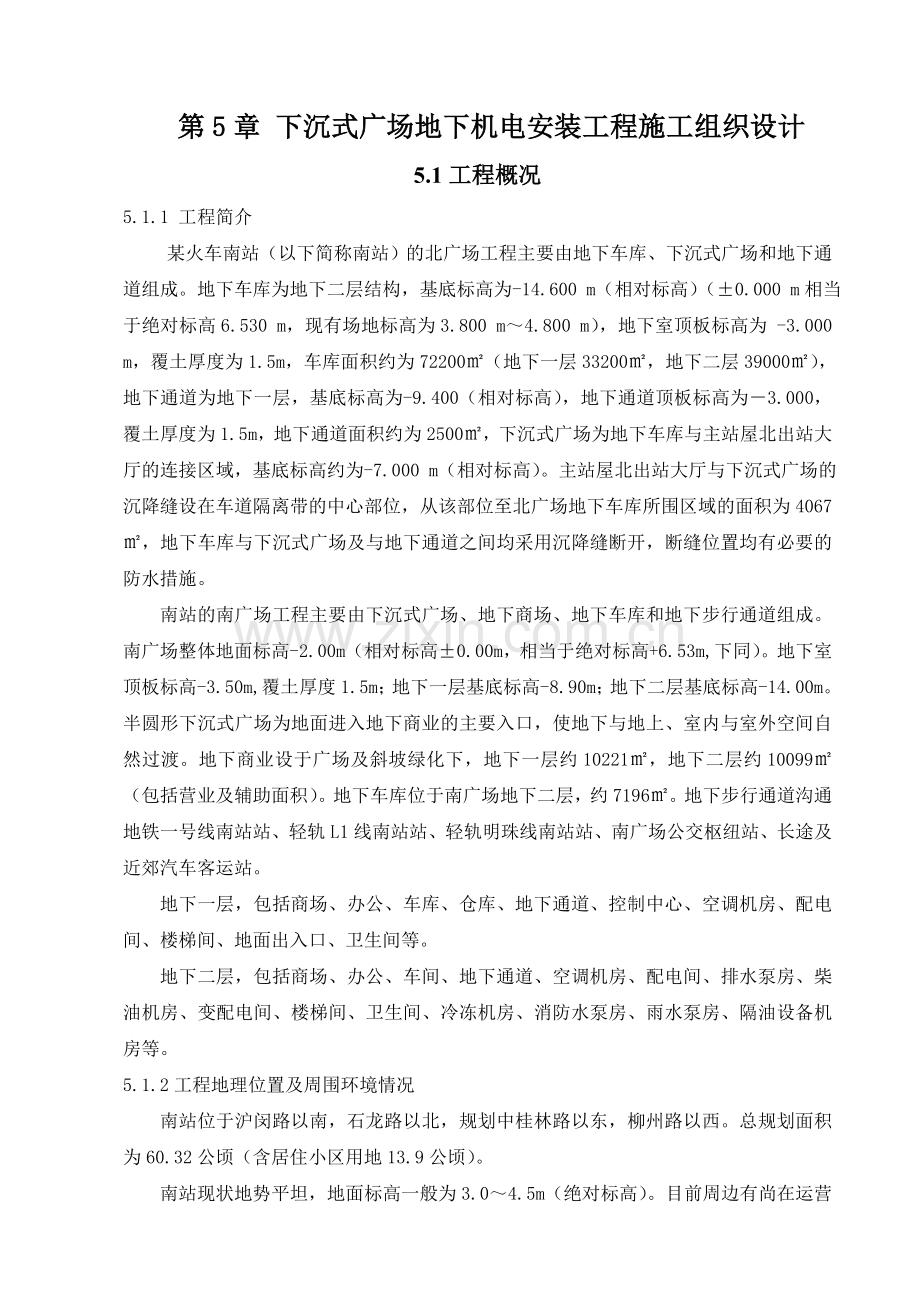

第5章 下沉式广场地下机电安装工程施工组织设计
5.1工程概况
5.1.1 工程简介
某火车南站（以下简称南站）的北广场工程主要由地下车库、下沉式广场和地下通道组成。地下车库为地下二层结构，基底标高为-14.600 m（相对标高）（±0.000 m相当于绝对标高6.530 m，现有场地标高为3.800 m～4.800 m），地下室顶板标高为 -3.000 m，覆土厚度为1.5m，车库面积约为72200㎡（地下一层33200㎡，地下二层39000㎡），地下通道为地下一层，基底标高为-9.400（相对标高），地下通道顶板标高为－3.000，覆土厚度为1.5m，地下通道面积约为2500㎡，下沉式广场为地下车库与主站屋北出站大厅的连接区域，基底标高约为-7.000 m（相对标高）。主站屋北出站大厅与下沉式广场的沉降缝设在车道隔离带的中心部位，从该部位至北广场地下车库所围区域的面积为4067㎡，地下车库与下沉式广场及与地下通道之间均采用沉降缝断开，断缝位置均有必要的防水措施。
南站的南广场工程主要由下沉式广场、地下商场、地下车库和地下步行通道组成。南广场整体地面标高-2.00m（相对标高±0.00m，相当于绝对标高+6.53m,下同）。地下室顶板标高-3.50m,覆土厚度1.5m；地下一层基底标高-8.90m；地下二层基底标高-14.00m。半圆形下沉式广场为地面进入地下商业的主要入口，使地下与地上、室内与室外空间自然过渡。地下商业设于广场及斜坡绿化下，地下一层约10221㎡，地下二层约10099㎡（包括营业及辅助面积）。地下车库位于南广场地下二层，约7196㎡。地下步行通道沟通地铁一号线南站站、轻轨L1线南站站、轻轨明珠线南站站、南广场公交枢纽站、长途及近郊汽车客运站。
地下一层，包括商场、办公、车库、仓库、地下通道、控制中心、空调机房、配电间、楼梯间、地面出入口、卫生间等。
地下二层，包括商场、办公、车间、地下通道、空调机房、配电间、排水泵房、柴油机房、变配电间、楼梯间、卫生间、冷冻机房、消防水泵房、雨水泵房、隔油设备机房等。

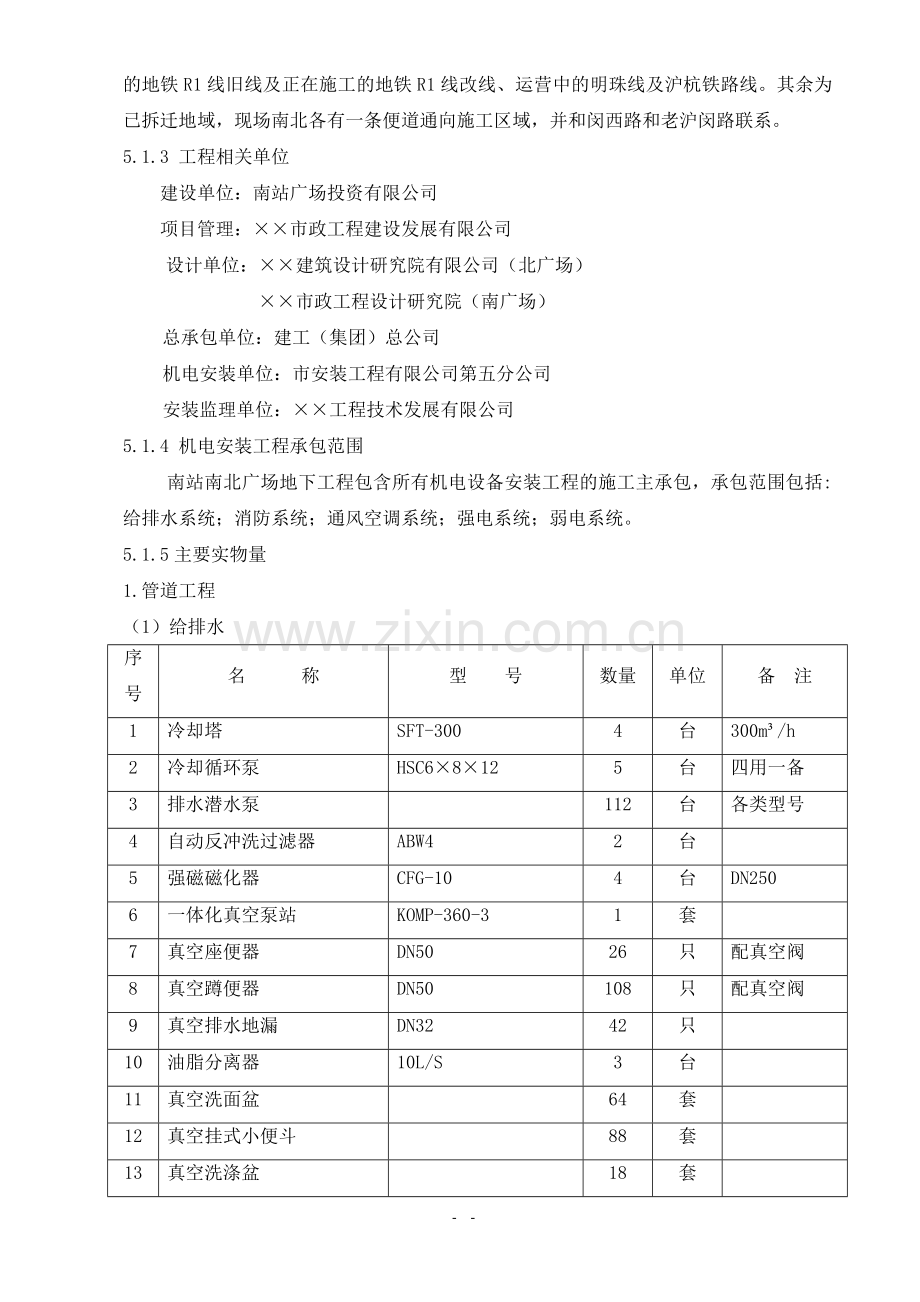

5.1.2工程地理位置及周围环境情况
南站位于沪闵路以南，石龙路以北，规划中桂林路以东，柳州路以西。总规划面积为60.32公顷（含居住小区用地13.9公顷）。
南站现状地势平坦，地面标高一般为3.0～4.5m（绝对标高）。目前周边有尚在运营的地铁R1线旧线及正在施工的地铁R1线改线、运营中的明珠线及沪杭铁路线。其余为已拆迁地域，现场南北各有一条便道通向施工区域，并和闵西路和老沪闵路联系。
5.1.3 工程相关单位
建设单位：南站广场投资有限公司
项目管理：××市政工程建设发展有限公司
设计单位：××建筑设计研究院有限公司（北广场）
××市政工程设计研究院（南广场）
总承包单位：建工（集团）总公司
机电安装单位：市安装工程有限公司第五分公司
安装监理单位：××工程技术发展有限公司
5.1.4 机电安装工程承包范围
南站南北广场地下工程包含所有机电设备安装工程的施工主承包，承包范围包括:给排水系统；消防系统；通风空调系统；强电系统；弱电系统。
5.1.5主要实物量
1.管道工程
（1）给排水
序号
名 称
型 号
数量
单位
备 注
1
冷却塔
SFT-300
4
台
300m³/h
2
冷却循环泵
HSC6×8×12
5
台
四用一备
3
排水潜水泵

112
台
各类型号
4
自动反冲洗过滤器
ABW4
2
台

5
强磁磁化器
CFG-10
4
台
DN250
6
一体化真空泵站
KOMP-360-3
1
套

7
真空座便器
DN50
26
只
配真空阀
8
真空蹲便器
DN50
108
只
配真空阀
9
真空排水地漏
DN32
42
只

10
油脂分离器
10L/S
3
台

11
真空洗面盆

64
套

12
真空挂式小便斗

88
套

13
真空洗涤盆

18
套

（2）消防给水
序号
名 称
型 号
数量
单位
备 注
1
单出水消防箱
1600×700×240
112
套
带灭火器
2
单出水消防箱(带消防卷盘)
1800×700×240
112
套
带灭火器
3
双栓双出口消防箱
1800×700×240
7
套
带灭火器
4
消火栓加压泵
XBD20-30-HY
2
台
一用一备
5
消火栓增压设备
SGB18-40-HY
1
套

6
水喷淋加压泵
XBD30-60-HY
2
台
一用一备
7
水喷淋增压设备
SGB6.3-50-HY
1
套

8
湿式报警阀

21
套

9
水流指示器

37
只

10
监控阀

60
只

11
未端试验阀

36
套

12
消防水泵接合器(地上式)

10
套
消火栓系统4套，喷淋系统6套
13
水喷淋泡沫罐
ZP32/10
13
套

2.电气工程
（1）变配电所
序号
名 称
型 号
数量
单位
备 注
1
干式变压器
SCB9-1600KVA
4
台

2
干式变压器
SCB9-1250
2
台

3
10KV高压配电柜
MVNEX
18
台

4
低压配电柜
BLOKSET型
42
台

5
直流柜
900*1000*2200
4
台

6
表计柜

6
台

7
组合插座箱

8
台

8
照明配电箱
24回路
2
台

9
插接式母线槽
1500～3200A
142
m

10
镀锌托盘
300*150～200*1200
170
m

11
高压电缆10KV
WDZA-YJY-3*952
160
m

12
铁构件制安

7.567
吨

13
钢管
Ф20～Ф159mm
1300
m

14
各类型箱盒

250
只

15
灯具

95
套

16
开关，插座

84
只

17
铜芯线
WDZB-BYJ-2.52～42
5600
m

（2）接地网
序号
名 称
型 号
数量
单位
备 注
1
镀锌扁钢
-40*4mm
3450
m

2
圆钢
Ф12mm
700
m

3
镀锌钢板
150*100*6mm
120
块

（3）弱电工程
序号
名 称
型 号
数量
单位
备 注
1
镀锌线槽
100*50～300*150mm
4452
m

2
钢管
Ф20～Ф89mm
19800
m

3
电话电缆
P～25P～10P
2800
m

4
光缆
6芯
3000
m

5
线缆
1～50mm2
120900
m

6
箱盒

1850
m

7
铁构件制安

76
吨

8
双孔信息面板

415
块

9
音乐插孔面板

16
块

10
调音开关

11
只

11
挂壁音响
12w
120
只

12
吸顶音响
6w
350
只

13
包塑金属软管
Ф13～Ф20mm
900
m

14
电视插孔面板

90
块

（4）动力工程
序号
名 称
型 号
数量
单位
备 注
1
各类柜箱

407
台

2
镀锌托盘
200*100～800*200
14000
m

3
钢管
Ф15～Ф108mm
12600
m

4
铁构件制安

120
吨

5
铁皮过路箱

850
只

6
包塑金属软管
Ф13～Ф70mm
600
m

7
电动机接线
3KW～6.3KW
395
台

8
电力电缆
25～300mm2
43650
m

9
控制电缆
4*1.5～6*1.5mm2
3500
m

10
同芯线
1.5～25mm2
22000
m

11
电缆头制作
10～300mm2
730
m

3.通风空调工程
序号
名 称
型 号
数量
单位
备 注
1
螺杆式冷水机组(常规主机)
YS360
1
台
蒸发器介质H2O
2
螺杆式冷水机组(双工况)
YS530
2
台
蒸发器介质乙二醇溶液
3
电热水锅炉
WDZ0.63-0.7/95/70
2
台

4
离心式水泵
各类
19
台
其中变频泵9台
5
板式换热器
乙=醇,H2O
5
台
(3+2)台
6
蓄冰盘管
TSU-652MS
9
台
2650×6150×3220
7
蓄热装置
蓄热槽(参考型号)
2
台
8150×4500×3400
8
软化水处理装置
6m3/h
1
台
双罐
9
软化水箱
4m3/h
1
台

10
定压罐及补水箱

2
台

11
组合式空调箱

35
台

12
风机盘管
余压型卧式暗装
12
台

13
VRV室外机(预留)
RSXY10KYIE
4
台

14
VRV室内机(预留)
FXF100LVEC
8
台
四面出风嵌入式
15
分体式立柜式空调器
1.5,3,4,5匹
13
台
(1+5+5+2)台
16
分体式挂壁式空调器
2,3,4匹
4
台
(2+1+1)台
17
排烟风机

63
台
其中排烟兼排风37台
18
送风风机

35
台
其中送风兼消防补风18台
19
排风风机

80
台

20
加压送风机

12
台

5.1.6 建设要求
1.机电工程概况
市安装工程有限公司施工范围:南站北广场1.1标地下工程给排水、消防、动力、电器照明、变配电、动力配电、弱电、暖通系统。
机电工程主要包括如下系统：
给排水：生活给水系统、热水系统、冷却循环系统、重力排水系统、真空排水系统等。
消防给水：消火栓给水系统、 自动喷淋给水系统等。
动力：天然气供应系统（室内部分）、柴油发电机组及供回油、排烟系统等。
电气：变配电系统、动力配电系统、照明配电系统、应急电源系统、防雷接地系统等。
弱电：BAS建筑设备自动化系统、火灾自动报警系统、综合布线系统、有线电视系统、电视监控系统、广播系统、电话通讯系统、安保系统等。
暖通：蓄冰系统、电蓄热系统、空调风系统、消防排烟系统加压送系统、空调水系统、独立空调（分体式空调或VRV空调系统）等。
2.合同要求
（1） 质量标准
国家施工验收规范规定的优良标准，并达到市优质工程“白玉兰奖”
（2） 合同工期
1) 进场日期：2003年7月2日。
2) 竣工日期及具体节点：
配合总承包完成2004年9月28日地下结构和二结构施工；
确保2005年8月30日机电设备按使用要求完，分系统具备调试条件；
确保配合其他专业单位于2005年12月31日整个工程竣工。
（3） 合同金额
本工程合同金额暂定为人民币柒仟零贰拾万元整（70,200,000元）。
3.工程目标
（1） 质量目标
贯彻第279号中华人民共和国国务院令《建设工程质量管理条例》，落实建设工程竣工验收备案制度，执行GB50300-2001《建筑工程施工质量验收统一标准》和ISO9001《质量管理体系标准》，建立现场质量管理体系，实行创优目标管理，确保工程质量达到优良标准，达到市优质工程“白玉兰奖”。
（2） 工期目标
本工程机电设备安装开工日期为2003年7月2日，计划 2005年12月31日整个工程竣工，总工期913天。
（3） 安全文明施工目标
1) 项目经理为项目安全文明施工第一责任人，对安全文明施工负全面的领导责任。
2) 建设文明标准化工地，争创集团级、市级文明标化工地；
3) 优化施工组织设计、施工方案，应用适合于本工程的先进施工技术及工艺，将施工的风险程度降低到最小。
4) 应有符合安全生产的法律、法规和建筑行业安全规章、规程及对业主和社会要求的承诺。
5) 将管理目标自上而下层层分解到每个职工，使每个职工明确目标要求，关心安全文明施工，确保项目部的安全文明管理目标的实现。
4.实施条件
（1） 现场条件
1) 勘察现场测量基准点的位置。
2) 了解现场水源、电源及排水设施的配置情况。
3) 了解业主对现场临时设施的规划部署。
（2） 资源条件
根据施工总进度计划的前期安排，工程前期机电安装的主要工作为配合土建进行电气的暗埋管敷设、管道的预留孔洞及部分安装工作。为此，项目部将结合土建的实际施工进度，组织足够的劳动力、机械设备及材料进驻现场。随着工作面的展开，将不断补充足够的资源，以满足工程需求。
1) 劳动力准备
根据前期的预留预埋工作面广、量大、密切跟踪土建施工进度的特点，项目部将配置技术素质高的2个专业队，具体为：a、管道专业施工队；b、电气专业施工队。
2) 检验、测量设备、仪器准备
根据施工进度总体计划安排，结合该工程前期预留预埋及部分安装工作的特点、施工规范、质量验收统一标准和各专业的工艺施工要求，确定检验、测量设备仪器配置计划。
3) 材料准备
① 根据设备材料分供清单,真空卫生系统，潜水泵，冷却塔，锅炉，空调水泵，泡沫灭火装置，不锈钢储热槽，餐饮、污水处理设备，冷水机组，换热器，空调箱，蓄冰装置，消声设备，柴油发电机组，中压柜，低压柜，变压器，计量直流柜，消防报警系统，灯具，弱电设备均为甲供，其余材料乙供。
② 设备材料入库时，应严格执行公司《物资采购控制程序》和《物资标识和可追溯性管理办法》以确定其质量状况，材料检查结果应在《收料纪录》中登记，设备检验结果在《设备开箱检查记录表》上予以纪录。对于甲供材料仓储工作若由乙方负责，双方另订设备管理服务协议。
③ 由各专业技术人员按施工图编制本工程所需的材料、成品或半成品的施工用料总计划、月度用料计划及前期预留预埋和少量安装工作所需材料计划。根据进度计划的要求，物资采购部门及时组织材料进场。同时根据施工进度编制甲供要料计划，送甲方物资部门实施。
（3） 法规条件
我国现行的相关法律法规

5.2 施工组织设计主体部分
5.2.1编制依据
南站北广场1.1标地下工程施工招标文件
南站北广场1.1标地下工程施工招标询标答复及补遗文件（一）
国家颁发的有关规范、规程和标准
市政府颁发的法规、法令和地方标准施工组织部署
1.主要施工验收规范
GB50231－98 《机械设备安装工程施工及验收通用规范》
GB50274－98《制冷设备、空气分离设备安装工程施工及验收规范》
GB50275－98 《压缩机、风机、泵安装工程施工及验收规范》
2000版 《小型和常压热水锅炉安全监察规定》
GB50273-98 《工业锅炉安装工程施工及验收规范》
1997年 《热水锅炉安全技术监察规程》
GBJ149－90 《电气装置安装工程母线装置施工及验收规范》
GB50168－92 《电气装置安装工程电缆线路施工及验收规范》
GBJ147-90 《电气装置安装工程高压电器施工及验收规范》
GB50170－92 《电气装置安装工程旋转电机施工及验收规范》
GB50171－92 《电气装置安装工作盘、柜及二次回路结线施工及验收规范》
GB50150－91 《电气装置安装工程电气设备交接试验标准》
GB50169－92 《电气装置安装工程接地装置施工及验收规范》
GB50254－96 《电气装置安装工程低压电器施工及验收规范》
GB50339-2003 《智能建筑工程施工质量验收规范》
GB50235－97 《工业金属管道工程施工及验收规范》
GB50242－2002 《建筑给水排水及采暖工程施工质量验收规范》
GB50243－2002 《通风与空调工程施工质量验收规范》
GBJ126－89 《工业设备及管道绝热工程施工及验收规范》
GB50236－98 《现场设备、工业管道焊接工程施工及验收规范》
GB50261-2001 《自动喷水灭火系统施工及验收规范》
DBJ08-65-97 《城市天燃气管道工程技术规程》
GB50116-98 《火灾自动报警系统设计规范》
GB/T50312-2000 《建筑与建筑群综合布线系统工程验收规范》
DG/TJ08-601-2001 《智能建筑施工及验收规范》
JGJ46－88《施工现场临时用电安全技术规范》
JGJ80－91《建筑施工高处作业安全技术规范》
DBJ08-903-2003 《施工现场安全生产保证体系》
沪建质监总（1997）第027号《“质量监督总站”民用建筑安装工程质量监督核验要点》
2. 主要质量检验评定标准
GB50300-2001 《建筑工程质量验收统一标准》
GB50252－95《工业安装工程质量检验评定统一标准》
GB50303-2002 《建筑电气工程施工质量验收规范》
GB50184－93《工业金属管道工程质量检验评定标准》
GB50185－93《工业设备及管道绝热工程质量检验评定标准》
3.工程建设强制性条文
建设部建标(2000)85号《中华人民共和国工程建设标准强制性条文(房屋建筑部分)》
市建管委沪建建(2000)第0754号《上海市工程建设地方标准强制性条文》
4.主要政府法规
中华人民共和国建设部令第15号《建设工程施工现场管理规定》
《中华人民共和国消防法》一九九八年四月二十九日全国九届人大二次会议通过，一九九八年九月一日起实施。
《中华人民共和国建筑法》一九九七年十一月一日八届人大常委会第二十八次会议通过。
《中华人民共和国安全生产法》二零零二年六月二十九日全国九届人大二十八次会议通过，自二零零二年十一月一日起实施。
中华人民共和国作业标准《建筑机械使用安全技术规程》JQJ33-2001
建设部（1999）164号关于印发《施工现场安全防护用具及机械设备使用监督管理的通知》
建设部JGJ59－99《建筑施工安全检查标准》
《市消防条例》一九九五年十月二十七日上海市十届人大常委会第二十二次会议通过。
《市劳动保护监察条例》 一九九七年八月二十日上海市十届人大常委会第三十八次会议通过
《建设工程质量管理条例》中华人民共和国国务院第279号令
中华人民共和国建设部第78号令《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法》。
中华人民共和国建设部第80号令《房屋建筑工程质量保修办法》
中华人民共和国建设部第81号令《实施工程建设强制性标准监督规定》
市建筑业管理办公室沪建建管（2001）第003号关于即发《市建设工程竣工备案实施细则》的通知。
市建设工程质量监督总站沪建质监总（2001）第008号关于颁发“市建设工程竣工备案及质量监督实施意见”（试行）的通知。

5.2.2组织方案
施工部署的指导思想：精心组织、精心施工；优质高效、安全文明；均衡有序、动态管理；严格把关、确保目标。
1.施工准备工作
承包方进驻现场后，项目工程师组织有关技术人员认真熟悉施工图纸，参加由业主组织召开的设计交底、图纸会审及现场交接会议；项目经理部根据现场的实际情况及业主和总承包部的统一部署进行现场临时设施的规划建设；项目部技术人员将根据设计交底、图纸会审、施工图纸等编制实施性的施工组织设计和各分部工程施工方案，并向施工队伍进行技术交底和岗前培训，同时按照施工总进度计划的安排编制机械设备进场计划、材料进场计划、劳动力进场计划。
2.项目组织机构设置
（1） 项目组织机构
（略）
（2） 2.项目主要管理人员职责
1) 项目经理主要职责（略）
2) 项目工程师职责（略）
3) 项目常务副经理职责（略）
4) 工程专业技术人员（略）
5) 质量员、安全员（略）
6) 材料员（略）
7) 机具员（略）
3.技术准备条件
（1） 编制施工技术文件
1. 在项目经理的组织下勘察施工现场、了解周边环境，以便更合理的组织施工。
2. 在项目工程师的组织下，认真熟悉图纸、深刻理解设计意图及设计要求，检查设计图纸和资料内容是否符合有关施工规范；设计图纸是否齐全，图纸本身及相互之间有无矛盾和错误、图纸与设计说明是否一致，将所发现的问题在图纸会审时提出，和业主、监理、设计师、总包等共同商定解决，形成纪要。
3. 按施工要求积极配备各类管理资料、技术资料、施工规范、操作规程、验收标准等。
4. 编制详细的质量计划；通过施工图纸会审以及对施工技术的掌握、理解、核定，在项目工程师的组织下积极编制实施性的施工组织设计；及时编制专业施工方案及专题方案。
5. 编制机具配备和进场计划，优化配置好各种施工机具设备和检验、测量、试验设备。
6. 各专业技术员在项目工程师的组织下，对进场工人进行技术交底，让工人明白设计意图、施工要求、质量目标、安全事项、进度要求、文明施工要求等。
（2） 施工图消化理解
由于本工程属地下工程单层面积大、各专业交叉多，项目管理部将认真消化设计图，并根据设计功能要求，对施工图进行理解。
1) 施工图消化理解的措施
专业工程师认真熟悉消化施工图和设计文件，了解各系统工艺流程，各种管线的走向布局及各种设备设施的位置、外观尺寸。
各专业在熟悉消化图纸的过程中，对一些局部设计不完善、管线位置不明确、图纸标识不清楚的问题，逐一详细记录。
由项目工程师组织各专业工程师，对图纸中有疑问的问题进行整理，并内部自审。
自审完毕后，由业主组织设计单位、监理、总承包单位共同进行图纸会审，并进行设计交底，经设计确认后，将作为我们配合设计进行图纸深化的依据。
2) 综合管线平衡措施
① 根据设计图纸及确认的交底纪录，由项目工程师组织专业工程师进行现场测量，绘制实测图，测量的内容包括：
梁的高度。梁的高度对管线的安装有着直接的影响，直接限制着管线安装空间；
土建预留孔洞的尺寸、位置与设计的符合程度。
② 根据现场实测的结构尺寸、距离、进行各专业管线的综合平衡，确定各种管线的布局、安装高度、水平坐标。管线平衡应遵循以下原则：
不改变原设计原理。
不改变工程的使用功能。
符合相关的国家规范。
符合工程使用后的检修要求。
满足工程的房间、公用走廊等的空间要求。
③ 根据各专业的平衡过程结果，绘制综合管线平衡图，综合管线平衡图须经业主、设计、总包、监理审核批准后方可实施。
④ 综合管线平衡过程中应注意以下几点：
风管截面较大，对管线布局平衡影响也最大，所以，应首先考虑风管的安装高度及水平坐标。
风管、桥架、电管、水管分层设置或水平布置时，相互之间的距离应满足操作、检修及规范的要求，且桥架不能平行敷设在水管下方。
4.劳动力安排计划
（1） 劳动力组织
迅速组织派遣具有高管理水平和协调能力的技术、物资管理人员以及具有丰富施工经验、技术熟练、综合技能强的施工人员，投入到本工程进行施工，最大限度地提高劳动生产率，从而确保工程进度和质量。按照施工组织进度计划安排，统筹规划、统一调度、分阶段地实施施工人员进场到位，进驻工地。
（2） 劳动力管理
在施工过程中，根据工程进度，进行人力调整和安排。为此，将加大对施工作业人员的管理，形成项目经理、项目副经理、工地总管、项目部各管理员、施工班组长、项目部作业层的管理网络，实现结构合理、组织有序、动态调配的劳动力管理原则。进入现场的所有劳动力由项目部统一管理、指挥。
项目部根据工程量，施工进度计划编制劳动力需求计划。劳动力使用过程中实行动态管理，需则进，完则退。
劳动力进场后，统一组织培训合格后上岗。特殊工种一律持证上岗。
制定严格的工作制度和劳动生产纪律，实行定额管理，签订承包合同，奖罚兑现。
做好后勤保障工作，夏天作好防暑降温、冬季作好防寒保暖，让广大施工作业人员有高度的政治热情，饱满的工作精力，心情舒畅地投入施工生产。
5.施工技术管理
（1） 按施工要求配备各类管理资料、技术资料、施工规范、操作规程、验评标准等。
（2） 通过施工图纸会审以及对施工技术的掌握、理解、核定，编制实施性的施工组织设计、施工方案、项目质量计划，呈报监理工程师和业主审批。
（3） 对进场工人进行技术交底，让工人明白设计意图、施工要求、质量目标、安全事项、进度要求、文明施工要求等。
（4） 做好工程数量和物资用量的统计工作。
（5） 向各施工班组下达施工任务单和领料单，施工班组持领料单领取材料。
（6） 每道工序完成后，经监理工程师、质量工程师、技术人员共同检查确认合格后方可进入下道工序施工。
（7） 做好施工活动的分析，对工程质量及施工进度、物资供应与损耗、机械配备与使用、施工对象与手段、施工工艺与安全质量、施工技术与应用、管理与措施等进行综合分析。
6.文件资料管理
（1） 工程图纸、资料和其他文件的收发与保管
1) 项目管理部收到各类文件、图纸后，要立即进行分类、编号、登记，并按其内容分发各相关人员，并进行登记、保管。
2) 需上报的文件，均要经过项目经理的批准，并在登记后，报送监理工程师或业主。
3) 凡业主单位或监理工程师提供的文件及资料，除严格用于施工或加工制造外，未经监理工程师许可，不得转给和用于第三方，做好文件保密工作。
4) 事先制订工程档案资料管理办法。工程档案管理办法应有明确的工程资料（文件）的归档范围和质量要求，规定工程资料（文件）立卷原则、方法、排列、编目、装订、归档、审核、传递、验收及移交等要求，并征得业主的同意。
5) 按工程进度检查分包单位工程资料（文件）的正确性、及时性、完整性和可追溯性。
（2） 施工图纸复核与使用
1) 收到施工设计图后，技术人员应认真、细致地阅读，并核实设计在技术上的合理性和实施中的可行性，查对图纸与现场情况是否相符。对图纸的疑问进行归类汇总后，报监理工程师。在设计交底时，由设计单位予以澄清或补发设计变更通知。
2) 必须收回或标识失效或作废的版本图纸，确保使用的施工图和其他设计资料是有效版本，避免用错设计图和其他资料造成的返工。
3) 在现场设立阅览室，准备一套完整的最新版本的施工图，供驻地监理工程师和由业主代表或监理工程师书面授权的其他人查阅和使用。
（3） 设计图纸变更
1) 施工以设计为依据，需要变更时，按有关的工程管理程序取得设计和有关单位的同意并签署变更设计文件后实施。
2) 收到设计变更后，由专业工程师及时把设计变更内容正确地反映到施工图纸上，并标明设计变更号。作废的图纸，要加盖“作废”章。
（4） 4.竣工资料的编制与移交
1) 注重竣工资料的编制工作，力争工程实体与竣工资料同步完成。
2) 竣工资料按有关要求认真编制，做到各项资料、图纸、文件、技术档案系统化、标准化、规范化。

5.3技术方案
施工技术人员要认真熟悉施工图纸和有关技术资料，校对现场内管线位置、走向是否有矛盾，对所使用的材料及其附件的材质、型号、规格了解清楚。安装施工图应与结构、建筑图纸进行核对，配合土建做好预留预埋工作，尽量减少打洞。凡施工图进行修改，包括甲方派遣的现场监理人员提出的对施工图的修改，都必须办理签证手续，确保竣工图编制的准确性。对进场的材料、设备、加工件的型号、规格、数量应核对清楚，并检查电气设备和材料、管材、配件、阀门、卫生器具、镀铬零件等产品质量是否符合安装验收标准，做到认真清点，妥善保管，防止损坏。对设计变更通知，工程技术联络单，原始施工图资料要收集完整，作为工程竣工验收、竣工图编制的重要依据。
开工前，施工技术人员应认真作好图纸资料的理解并应做好图纸的设计交底、会审，编制相应的施工方案，对施工班组进行详细的施工技术交底。施工全过程中，施工人员应严格按施工方案要求施工，严格遵循相应规范、标准、施工工艺、操作规程要求施工，并及时作好施工记录，对特殊作业人员应按规定持证上岗。强化质保体系，加强质量重要环节的控制和停止点检查，控制点处必须专人控制，停止点处必须停止检查，待合格后，才能进入下道工序。严格按照现行的《建筑安装工程施工及验收规范》和其他有关的技术规程与规范的规定进行施工。按工程承包合同规定的范围，在交工验收前对总承包范围内工程项目实施产品保护，确保合格产品交付建设单位。
本工程在实施过程中编制如下专项施工方案：
（1） 车站杂散电流腐蚀防护施工方案
（2） 站降压变电所电缆转接方案
（3） 氧化镁电缆敷设方案
（4） 冷冻机组及柴油发电机设备吊装施工方案
（5） 天然气、柴油发电机油管管道安装方案
（6） 喷淋管道辅助电加热施工方案
（7） 变电所受送电方案
（8） 空调水系统冲洗方案
（9） 空调系统调试方案
5.3.1　车站杂散电流腐蚀防护施工方案
1.工程概况
南站改建工程主要是将原地铁一号线地面站改建为地下车站，在地铁列车运行过程中，作为牵引车辆运行的动力是直流供电系统，额定电压为DC1500V，额定电流高达3000A，这一强大的直流牵引供电系统所产生的杂散电流（也称地铁迷流），将对地铁沿线各种金属造成严重腐蚀。而在地铁直流牵引供电系统中，地铁列车直行钢轨是作为直流回流用的，而要使钢轨与大地保持绝缘是很难做到的。因此流经钢轨的部分直流回流就有可能从钢轨“泄漏”到轨枕路基，隧道结构钢筋和隧道内各种金属构件上去，当迷流流经管道、构件、电缆桥架、电器箱、柜窜回大地时，经过这个管壁部位，电缆金属外皮、金属构架处发生电能作用而受到严重腐蚀。在长达2.2km的地铁一号线南站站改建过程中，杂散电流腐蚀防护范围是隧道内、地下车站及地面轨线，防护的原则是“以防为主、以排为辅、防排结合”。
⑴　根据设计要求，车站内接地网设置在车站底板下的淤泥内。车站全长为274 m ，接地网引上线（-50×5铜排）穿不锈钢保护套管后引入车站电缆夹层内接地母排，然后采用ZR-YJY-1×120mm2电缆分别引至牵引变电所和降压变电所内配电设备的金属外壳作保护接地线和迷流排流。综合接地网材料采用-50×5铜排，接地极采用Ф50mm厚壁铜筒，标高设置在 -9.175m以下，接地电阻小于0.5Ω。
⑵　遂道内，结构钢筋与车站结构钢筋保持纵向电气流通，在隧道结构的伸缩缝或沉降缝附近，将结构钢筋焊接引出结构表面，作为杂散电流连接端子之间不小于ZR-VV22-1×50mm2规格绝缘电缆连接。
⑶　对各种管线敷设在地铁主体结构时（洞体结构、车站建筑结构等），所有支架膨胀螺栓均不与主体结构钢筋相碰，相互距离保持在50 mm以上，或利用绝缘材料加以隔离。敷设在道床表面的各种金属管线用素水泥土敦支托，金属管线穿过钢筋结构时预埋绝缘套管后敷设。
2.施工方法及技术措施
⑴　土建挖土施工深度在（25轴～31轴）14.75 m、（1½轴～2轴）14.42 m时，开始开挖接地沟，接地沟深度必须大于0.6 m。待部分沟挖到要求深度时，打入铜管接地极3/5长度，接地铜排-50×5敷设、焊接。待冷却后清除焊渣后，刷一遍清漆，然后打入余下的2/5接地极至沟底，最后回填土。
⑵　接地引上线50×5铜排，根据结构底板厚度加400mm，留出长度为（25轴～31轴）2.2m、（1½轴～2轴）2.6 m。
⑶　接地引上线保护管采用Ф108×4不锈钢管，中间设一道止水片，止水片厚度为δ＝6 mm，长度（25轴～31轴）1.5 m、（1½轴～2轴）1.9 m。保护管内设3档固定铜排用圆形环氧板（厚度δ＝10mm，直径Φ=100 mm），保护管内采用环氧聚脂密封。
⑷　引上线位置在站台中心线两侧（25轴～31轴）5.4 m、（1½轴～2轴）3.8 m，纵向位置按图面标注尺寸施工。
⑸　各种管线敷设在地铁主体结构时（洞体结构、车站建筑结构等）的所有管线支架的膨胀螺栓或预埋铁件均不得与主体结构钢筋相碰，相互距离保持在50mm以上。
⑹　所有电缆支架、线槽、桥架支架固定，采用螺栓与支架之间加尼龙绝缘垫圈的方式与结构钢筋绝缘。
⑺　将金属管线设置于距离走行轨1 m远的位置安装，并在金属管表面涂绝缘涂层。（明敷设金属电线保护管表面涂绝缘清漆一涂）
⑻　从排流柜引至道床排流网引出端子的电缆ZR-VV-1×120 mm2在牵引变电所夹层内过墙处保护套管采用Ф50PVC管。
⑼　排流柜引至MB×1～MB×4的电位测量箱的ZR - KVV -12(1×2.5)控制电缆在牵引变电所夹层内过墙保护套管采用Ф32钢管，外壁加套绝缘层（阻燃型PVC管）。
⑽　车站及区间参比电极采用氧化锌电极，在结构连续墙上钻孔后防水安装。
⑾　整体道床跨接线采用ZR-VV-1×120mm2电缆，采用铜接头冷压方式与整体道床引出50×5mm扁钢连接。
⑿　整体道床纵向钢筋与50×5mm扁钢为箍筋焊接时的横截面积不得小于1200mm2（土建施工）。
⒀　排流柜设在牵引变电所内，安装基础槽钢与地坪固定采用Ф12mm绝缘膨胀螺栓，保证与结构钢筋隔开，进出排流柜线缆套管外壁垫绝缘层，保证与结构钢筋绝缘。
⒁　从电位测量箱至各参比电极及电位测量点的管线采用阻燃型PVC管（Ф20），沿墙明敷。
⒂　接线箱采用PVC材料，当二根管平行敷设时，进线箱为100×100×70mm。一根管采用PVC明装接线盒做过线箱。
3.　主要工艺过程说明
铜排在焊接前用0#砂皮打磨去氧化层，铜排与铜排搭接长度≥铜排宽度2倍，铜排与接地极（Ф50mm厚壁铜管）紧贴铜管表面(外径3/4)焊接，Ф50 mm铜管接地极顶端离泥土面层≥0.6 m，接地网铜排在土层内不得水平放置，必须立放。铜排焊接应饱满，无夹渣、气孔等现象。焊接部位清除干净后刷一涂清漆，施工完毕做好产品防护措施。
4.杂散电流腐蚀防护施工工艺流程框图
（注：不包括土建专业和轨道专业施工范围）

熟悉图纸
勘察现场

轴线编号
标高确认

对土建参比地极预留孔位置确认，防迷流绝缘套管预埋

对到场电缆、管材、线材分类编号

各类型支吊架制作安装

电缆头制作、接头

线缆绝
缘测试

吊平顶内、装修墙内电缆敷设，电线穿管拼头，金属软管从接线盒引出

配

管

排流柜电位测量箱安装

参比电极电位测量点安装接线

调

试

施工资料
汇总整理

竣工资料
编制和交接
5.主要施工注意事项
（1）当电缆敷设交叉不可避免时，应尽可能在电缆的始端或终端进行。为避免减少交叉，事前需认真做好电缆排列图，电缆标牌用不褪色的油性记号笔填写，电缆弯曲半径要符合要求。
（2）各类型的支架膨胀螺栓与结构钢筋距离≥5 mm。
（3）为使膨胀螺栓嵌入混凝土中牢固，钻头孔径不得大于膨胀螺栓外径0.5 m
